1.产品简介
随着2021年第七次全国人口普查的结果,我们看到了一个令人关注的趋势:我国65岁以上的老年人口已经超过了1.9亿,他们是呼吸类疾病和睡眠问题的高风险群体。同样,对于婴幼儿,错误的睡姿、吐奶和口鼻覆盖也可能导致严重的窒息风险。这些问题对家庭和社会带来了巨大的压力。
Tsense-VSS1 60G毫米波模块是一款专门针对这些挑战的创新产品。它基于雷达传感器的先进技术,具有完全无接触的特性,这意味着它可以保护用户的隐私不受侵犯。此外,它能够进行24小时不间断的监测,提供丰富的生命体征信息,远胜于智能手环、手表、睡眠监测带、睡眠枕头或床垫等传统设备。无论温度、光线如何变化,它的性能始终如一,而且无需任何产品外壳开窗操作。
选择Tsense-VSS1 60G毫米波模块,您不仅选择了一种先进的睡眠监测技术,更选择了一种对用户隐私尊重和关爱的态度。让我们共同努力,为每一个生命保驾护航。
2.模块特性
? 检测距离:3m
n 波束方位宽度:±60?
n 波束俯仰宽度:±60?
? 呼吸率:0~60 次/分钟
n 静息状态下,估计精度与美国BIOPAC多导医学装置实测重合度超过97%
? 呼吸波形:每20秒的呼吸波形
? 呼吸深度:呼吸时人体胸腔波动幅度
? 心率范围:48-150 次/分钟
n 静息状态下,估计精度与力康(Heal Force)腕式血氧仪实测重合度超过90%
? 工作频率:59.5GHz~61.5GHz
? 输出类型:UART
? 模块尺寸:34mm * 24mm
? 工作功耗:60mA@3.3V
3.核心优势
? 全天时检测:适应有光、无光、弱光、强光,可长时间不间断监测
? 无感检测:非接触式(无需佩戴任何传感器)、可穿透(衣服、被褥、羽绒服等一些轻型材料)
? 精细测量:人体状态、人体位置、心率、呼吸率、呼吸波形、呼吸深度、体动指数等
? 安全性强:注重隐私保护;低功耗(安全可靠);低辐射(发射天线辐射最大功率为-10dBm),对人体无任何伤害
? 实时输出:秒级的数据结果输出率

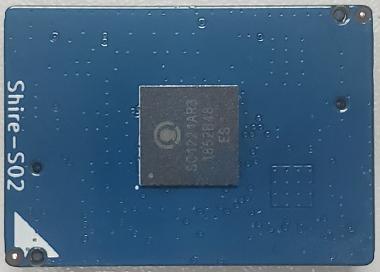

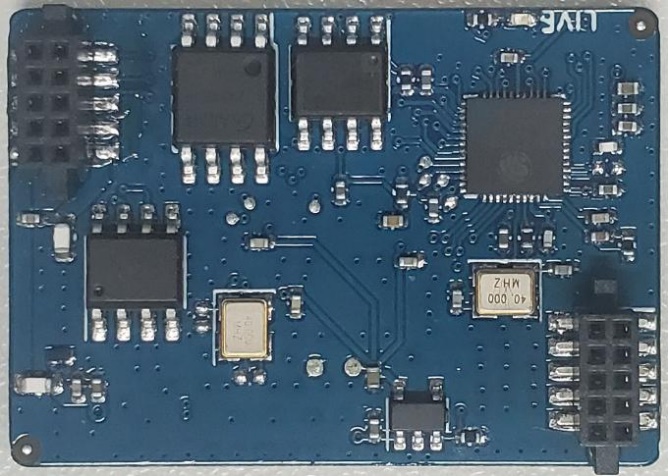

4.模块实物
5.管脚定义
名称 | 描述 | 备注 | 管脚 | 名称 | 描述 | 备注 | |
1 | VDD33 | 电源 | 3.3V | 2 | GND | 地 | 地 |
3 | VDD33 | 电源 | 3.3V | 4 | GND | 地 | 地 |
5 | TxD0 | 烧录 |
| 6 | RxD0 | 烧录 |
|
7 | TxD2 | 串口 | 115200 | 8 | RxD2 | 串口 | 115200 |
9 | EN | 使能 | MCU | 10 | IO0 | 烧录 |
