目录
1.方案背景
培育近十年的新能源汽车市场,时至今日仍未能彻底解决充电难问题,据公开数据显示,全国新能源汽车与充电桩比例仅为3:1,距离1:1的目标差距尚远。
同时,除了新能源车主为找桩充电烦恼,作为设备提供方的充电桩生产企业、运营商,也在叫苦不迭:一方面,充电运营商面临选址困难、投资规模大、使用效率低和盈利困难等问题;另一方面,作为设备提供商的充电桩企,也因各类繁杂、缺乏统一标准的通信规约所困扰,费时费力。
中电港萤火工场结合自身丰富的产品线优势,联合IDH资源,通过提供充电桩智能硬件和开放平台,帮助电动车用户更方便、更高效的使用绿色能源,让更多人选择使用清洁能源交通工具出行,帮助充电设备制造商和充电服务运营商更快速地构建绿色能源生态。
2.方案清单
2.1.为制造商提供
ü 直流充电桩系统方案
? 主控PAD/主控板
? 系统接线结构图
? 外观设计结构图
? 配套软件
? 可开发CHAdeMO、CCS标准控制系统
ü 交流充电桩系统方案
? 主控PAD/主控板
? 系统接线结构图
? 外观设计结构图
? 配套软件
2.2.为运营商提供
ü 运营后台解决方案
ü 整站系统信息化解决方案
ü APP及微信公众号
3.产品详情

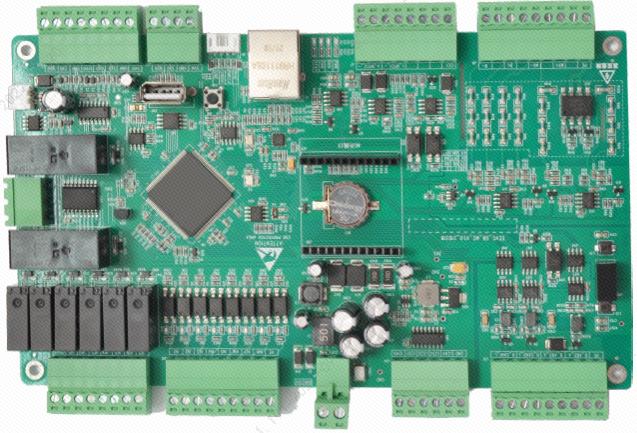

3.1.直流单枪控制主板——EEVC_GB_M2
该控制主板适用于4G无线通讯和以太网通讯,支持APP扫码、刷卡、密码、车辆VIN码识别和即插即充充电功能。
? 充电功能:可按电动汽车充电机需求提供需要的功率进行充电,实现定额、自动充满、定时充电等功能
人机交互:可通过屏幕显示充电步骤操作提示、充电二维码、充电过程状态数据(包括当前电压、电流、已充电度、车辆SOC和系统温度等)
? 指示灯:可通过指示灯的颜色变化显示当前状态
? 电表计费计量:可对接各种国家电力部门认定的直流流电能表
选项 | 功能 |
电源 | 开关电源输入:12V/3A |
主芯片 | M487JDAE Flash:512K、RAM:160K |
4G | 支持外置4G模块 |
以太网 | 支持 |
串口通讯 | 1路RS232屏幕(12V)、1路RS232刷卡器(5V)、1路RS485、2路CAN |
温度采样 | 1路板卡环境温度测温、1路外接NTC测温、2路枪温 |
RTC | 支持掉电计时 |
掉电检测 | 支持掉电数据保存 |
指示灯 | 4路指示灯驱动 |
输出 | 6路5A继电器、2路16A继电器 |
光耦 | 8路光耦输入检测 |
USB升级 | 支持 |

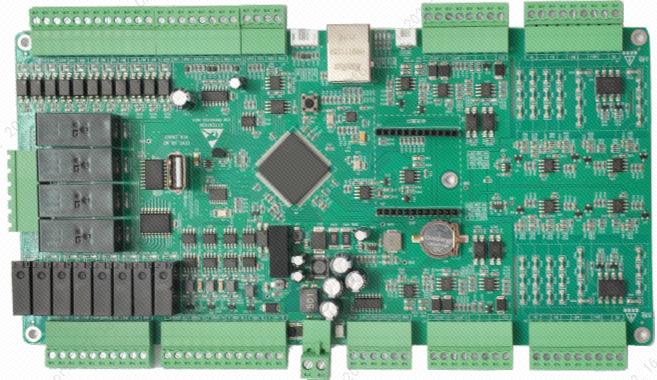

3.2.直流双枪控制主板——EEVC_GB_M3
该控制主板适用于4G无线通讯和以太网通讯,支持APP扫码、刷卡、密码、车辆VIN码识别和即插即充充电功能。
? 充电功能:可按电动汽车充电机需求提供需要的功率进行充电,实现定额、自动充满、定时充电等功能
? 人机交互:可通过屏幕显示充电步骤操作提示、充电二维码、充电过程状态数据(包括当前电压、电流、已充电度、车辆SOC和系统温度等等)
? 指示灯:可通过指示灯的颜色变化显示当前状态
? 电表计费计量:可对接各种国家电力部门认定的直流电能表
选项 | 功能 |
电源 | 开关电源输入:12V/3A |
主芯片 | M487JDAE Flash:512K、RAM:160K |
4G | 支持外置4G模块 |
以太网 | 支持 |
串口通讯 | 1路RS232屏幕(12V)、1路RS232刷卡器(5V)、1路RS485、2路CAN |
温度采样 | 1路板卡环境温度测温、1路外接NTC测温、4路枪温 |
RTC | 支持掉电计时 |
掉电检测 | 支持掉电数据保存 |
指示灯 | 4路指示灯驱动 |
输出 | 8路5A继电器、4路16A继电器 |
光耦 | 11路光耦输入检测 |
USB升级 | 支持 |
3.3.交流单枪控制主板——EEC-AC02S03203
此控制主板可作为家庭交流充电桩的核心部件,产品组装方便快捷,在控制充电过程的同时,具备身份识别功能,仅对持有相应M1卡的家庭成员进行授权充电。
该控制主板可连接4.3寸显示屏,以监控充电时的各种数据信息,也可使用于个人便携7KW充电盒的控制主板。
? 可用于交流充电系统(0KW-7KW)
? 可直接组成单枪充电机系统
? 丰富的接口,保证外设控制的扩展(支持mini Led屏幕、4.3寸显示屏、警告灯、急停反馈、温度检测、刷卡器等)
? 满足2015新国标
? 集成大电流继电器,替代系统中的交流接触器,降低成本
? 集成计量模组,准确性高,电气保护更安全
? 兼容刷卡与即插即充模式,可以自由组装市场所需的产品
? 集成防浪涌电路,替代系统中的防雷模块,可直接通过严酷等级3的测试,降低成本
? 功率自适应策略:当局域电网无法提供足够的电力支持,自动降额工作,可以更好的保护电动汽车以及电网设备,可靠性高
? 系统温度策略:当系统温度超过限额,降低功率继续工作,以此适应更复杂恶劣的使用环境,很好的保护了充电桩系统,可延长充电桩使用寿命
? 可连接显示屏,支持4.3寸及0.96寸显示屏
选项 | 功能 |
主芯片 | Cotex-M0 |
输入电压 | 220V 50Hz |
输出电压 | 220V 50Hz |
输出电流 | 32A |
额定功率 | 7KW |
工作温度 | -20℃ ~ 70℃ |
显示屏接口 | UART |
接口资源 | GPIO*4、RS485/232*2、TTL*1、RELAY*2 |

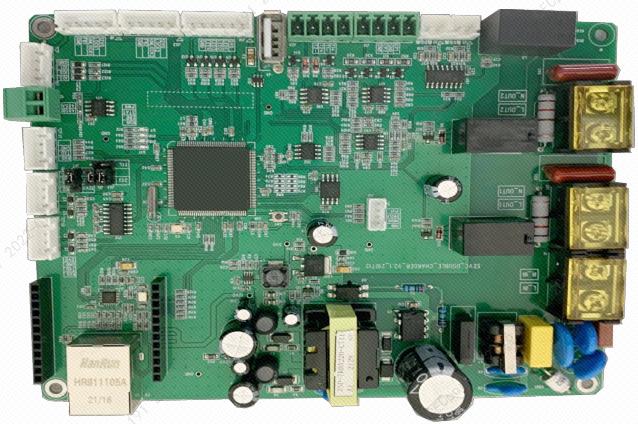

3.4.交流双枪控制主板——EEC-AC04D0002
此控制板可作为智能共享充电桩的核心部件,在控制充电过程的同时,可以将数据(实时电流、电压、电度等)发送到云端,实现预约、寻桩、缴费、远程管理等等。
同时,该控制主板也适用于住宅小区、商业停车场等公共区域的充电运营场景。
? 可用于交流充电系统(0KW-84KW)
? 可直接组成单枪或多枪充电机系统
? 丰富的接口,保证外设控制的扩展(支持高清大屏、触摸屏、电子锁、系统风扇、警告灯、归位检测、动力线开关、急停反馈、温度检测、电能表、刷卡器等)
? 满足2015新国标,也可转为其他标准的国际版交流桩(欧标、日标、美标)
? 集成通讯模块,支持LAN、2/4G、CAN各种模式,降低成本
? 集成计量模组,准确性高,替代系统中的交流电表,降低成本
? 集成防浪涌电路,替代系统中的防雷模块,可直接通过严酷等级3的测试,降低成本
? 功率自适应策略:当局域电网无法提供足够的电力支持,自动降额工作,可以更好的保护电动汽车以及电网设备,可靠性高
? 系统温度策略:当系统温度超过限额,降低功率继续工作,以此适应更复杂恶劣的使用环境,很好的保护了充电桩系统,可延长充电桩使用寿命
选项 | 功能 |
主芯片 | Cotex-M4 |
输入电压 | 220V 50Hz |
输出电压 | 220V 50Hz |
待机功率 | 2W |
工作温度 | -20℃ ~ 70℃ |
显示屏接口 | UART |
触摸屏接口 | I2C |
接口资源 | GPIO*12、RS485/232*5、A/D*4、I2C*2、CAN*1、RELAY*2、CP*2 |
3.5.充电管理平台
运营平台具有友好的人机界面,同时具备强大的数据处理,数据分析功能。提供运营管理,数据管理,告警提示,可视化地图等基本运营功能,还可以提供其他外设的数据接入,更好的为充电运营商服务。
功能模块 | 功能说明 |
概览 | 接入总数、累计充电量、累计充电人次、 告警数量、整体使用率、按区域显示充电桩/站地图 |
运用管理 | 充电站管理:充电站列表,充电站信息配置,电价设置 充电桩管理:充电桩列表,充电桩信息配置 财务管理:用户信息列表、充电订单管理、充值订单管理、发卡管理 |
数据分析 | 应收分析、充电量分析、使用率图标、电力负荷、用户分析 |
设备监控 | 站点实时状况可视化、充电桩实时状况可视化、 其他外设数据(站级账号显示:打印机,视频监控,烟雾探测等) |
告警处理 | 异常管理:高经查询、网络异常、桩异常、充电异常、刷卡异常、支付异常等 告警信息与处理进度管理:告警原因、实时状态更新、处理内容记录 |
系统设置 | 信息维护、软件(远程)升级、管理账号配置 |
3.6.APP及微信公众号
公众号具有友好的人机界面,支持各种流行的支付方式,支持寻桩导航、预约、数据实时同步等等,让电动车用户使用更便捷,可根据运营商要求定制其他功能。
? 地图相关手机寻桩、桩状态(闲/忙、可用/损坏、标准与接口等)查询、预约充电导航至充电站
? 远程监控实时充电状态显示(电流、电压和SOC)、远程启停充电
? 多样化支付方式储值卡、微信均可
? 手机系统兼容Andriod和iOS均可
