1.产品简介
在居家生活中,卫生间、厨房地面比较湿滑,是老人比较容易出现摔倒的场所。传统方式是在卫生间安装一键报警按钮,但一键报警需要老人主动按压触发,如果出现老人晕倒、失去意识等失能状态,此报警方式将失效。
中电港萤火工场BREE-T02 60G毫米波雷达模块是基于毫米波点云算法体制实现人体生物存在感知及人体姿态识别,持续记录人体存在情况、停留时间,以及身体运动幅度,跌倒姿态实时报警,并可以通过无线信号通知网关实现场景联动。
2.模块特性
? 检测距离:
n 顶装:正下方投影面积约4m * 4m
n 平装:左右3m * 正前方3m区域
? 灵敏度:
n 灵敏档:≤5s
n 标准档:≤8s
n 鲁棒档:≤15s
? 响应延时:
n 无人到有人:≤3s
n 有人到无人:≤30s
? 状态检测:活动状态(静息、少许活动、频繁活动)、跌倒状态
? 工作频率:59.5GHz~61.5GHz
? 输出类型:UART/GPIO
? 模块尺寸:46mm * 46mm
? 工作功耗:0.5A@5V
3.核心优势
? 跌倒姿态报警
? 静止驻留报警
? 人体存在探测
? 精准生命探测
? 完全隐私保护
4.模块实物

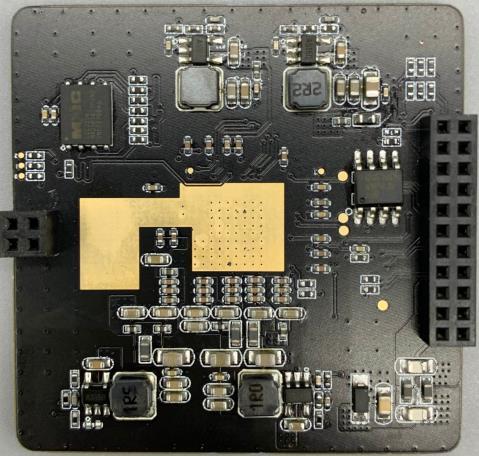

本模块尺寸:46mm * 46mm,实物图正反面如下:
5.管脚定义
名称 | 描述 | 备注 | 管脚 | 名称 | 描述 | 备注 | |
1 | GND | 地 |
| 2 | VDD50 | 电源 | 5V/500mA |
3 | GND | 地 |
| 4 | VDD50 | 电源 | 5V/500mA |
5 | GND | 地 |
| 6 | VDD50 | 电源 | 5V/500mA |
7 | TxD | 串口 | 发射 | 8 | RxD | 串口 | 接收 |
9 | GPIO5 | GPIO |
| 10 | GPIO28 | GPIO |
|
11 | GPIO34 | GPIO | 3.3V | 12 | nRST | 复位 | 3.3V |
13 | GPIO35 | GPIO | 3.3V | 14 | GPIO47 | GPIO | 3.3V |
15 | GPIO1 | GPIO | 3.3V | 16 | GPIO0 | GPIO |
|
17 | SDA | IIC |
| 18 | GPIO2 |
|
|
19 | SOP1 | 烧录 |
| 20 | SCL | IIC |
|
21 | SOP2 | 烧录 |
| 22 | V33OUT | 烧录 |
|

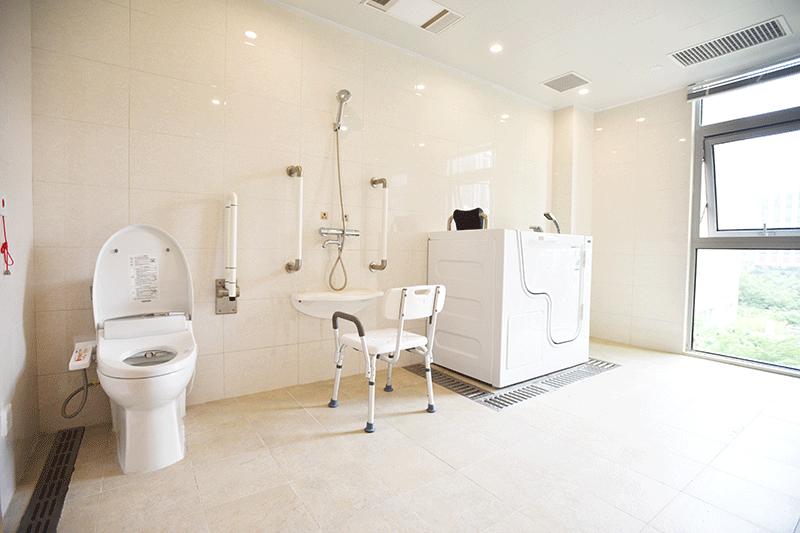

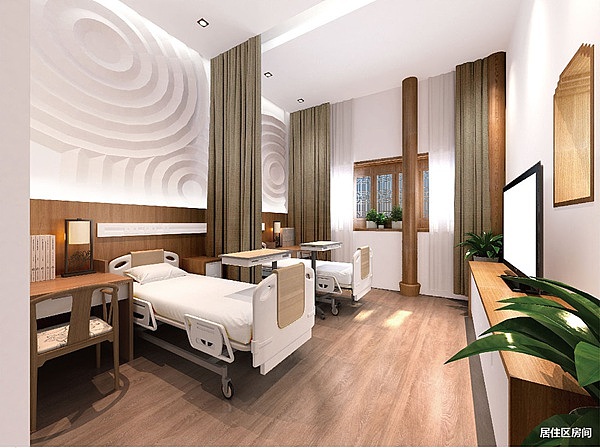

7.应用场景
