艾为:不只智能,更有灵魂,论如何“升华”你的手机?
来源:艾为之家 发布时间:2022-12-13 类型:最新活动
从顶部的手机厂商,到前沿的应用软件厂商,均将触觉反馈融入了自己的生态体系。而这些触觉反馈,均源于触觉反馈系统。 线性马达,就是马达的动子运动是线性的,而不是转圈的。它可以带动手机振动,带来的好处有:振动量大、振动的启、停快,振感好,可模拟自然触感。

Signal Loading

打开哔哩哔哩,观看杰伦的MV: mojito,用手机观看的话,就能明显感受到手机跟随MV在进行有节奏的振动。

1


微信推出了拍一拍,对方拍一拍你,你的手机就会相应的振动,你的手指会清晰感受到来自对方的振感。

除了视觉、听觉之外,沟通又多了一个触觉的维度。而正是这个维度,让手机有了温度,有了灵魂!

2


看得出来,从顶部的手机厂商,到前沿的应用软件厂商,均将触觉反馈融入了自己的生态体系。而这些触觉反馈,均源于触觉反馈系统
线性马达,就是马达的动子运动是线性的,而不是转圈的。它可以带动手机振动,带来的好处有:振动量大、振动的启、停快,振感好,可模拟自然触感。

如果手机配置了线性马达,那么,当你的手指操控它的时候,它会快速干脆的告诉你的手指,它的感受。

当来电的时候,它会按照铃声给你打节拍的振动提醒你,当你在和平精英、吃鸡,扣动98K的扳机的时候,它会给你的手指反馈98K的后坐力,手枪开枪的时候,它会给你模拟出手枪的后坐力。

可以说,配置了线性马达,你的手机就能通过触觉同你“说话”,而不像操作一块水泥墙,除了微微发烫的机身,其余感觉冷冰冰,毫无互动的实际感。可谓说,触觉反馈为手机增加了灵魂、增加了感情。


务虚了灵魂、感情,
下面咱们再来务务实。

线性马达在手机的应用场景
有哪些呢?

 基础UI

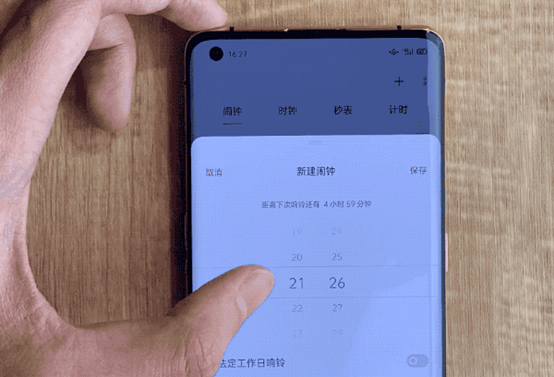

a.定闹钟的时候,反馈出滚轮拨盘的触感
3
b.指南针指向正南时,振感提醒
c.打字的时候,模拟出机械键盘的键程、压倒底、弹起的触感等
4
iQOO

铃声

a.踩中铃声的节奏来振动
b.根据铃声的情感,选择振动的感觉

游戏

a.赛车游戏中的撞车、氮气加速
b.枪战游戏的开枪后坐力
5
图片来源:中关村在线
c.开心消消乐的碰撞、消除

虚拟按键

a.iphone 7惊艳的模拟home锅仔片按键的触觉反馈
b.vivo的NEX3 侧边的压力反馈模拟实体按键
6
vivo NEX3

其他场景

a.天气预报:闪电打雷的振感
b.地震提示的警告震感


线性马达相对于普通马达
有哪些优势?
线性马达相对于转子马达优势在于:振动量大、启、停快,可以模拟自然界触觉反馈。
7

转子马达、Z轴线性马达、X轴线性马达原理示意
(图源FView)

振动量

由下图可以看出线性马达1.7G的加速度比转子马达的0.6G的高了近2倍。
8
图片来源:百家号@科学技术宅

启、停

由下图可以看出,线性马达的启、停均比转子马达快了一倍以上。
9
10
11

振动的感觉

整体来看,线性马达振动的感觉用网友的话来描述就是:

“拨动手电筒开关的感觉”
“按压实体按键的感觉”
“按压机械键盘的感觉”
“这是心动的感觉~”
12
图片来源:腾讯网@千机问问
13

图片来源:搜狐网@俊凯开箱

而普通马达振动的感觉只有一个:

“这是手麻的感觉”

14
图片来源:搜狐网@七星手机连锁
15
图片来源:中国军网@解放军第404医院


关于线性马达

线性马达的分类


线性马达主要是通过马达的外形尺寸来做辨识,比如,苹果引领的X轴线性马达:尺寸有 0619、0815、1010等,Z轴的马达:尺寸有0832、1040。
a.Z轴1040马达的切面图
16
图片来源:mplus
b. X轴0619马达的截面图

线性马达的工作原理

线性马达为什么能动?
当线圈(参见上方“X轴0619马达截面图”黄色部分)通电以后,线圈处产生磁场(参考下方图一),马达上的质量块动子带有永磁体(参见上方“X轴0619马达截面图”白色部分),他们会同极相斥,异极相吸,就动了起来。完成了电流推动马达质量块动起来的过程。
17
图一  (来源:花瓣网)
18
图二(来源:搜狐网 Jessicaxiny)

线性马达怎么动?
从上面可以看到,接通电流,马达就可以动起来。那我们接通按照设计变化的电流(如下图)马达动子就会规律的动起来,则带动手机出现微妙的震感。
19
线性马达的电路图
20

艾为Haptic产品


艾为Haptic产品已经形成了高压Boost、无电感升压和常压系列,应用简单,具有丰富的效果空间,可实现闭环硬件控制,能让马达发挥理想效果、快速响应。目前,已有超过3亿台设备搭载了艾为Haptic芯片。继手机、穿戴电子设备方面触觉反馈产品普及之后,艾为在元宇宙、游戏手柄、NB Trackpad、电子烟、车载智能表面领域也推出了更丰富的芯片产品和应用方案。


艾为Haptic产品系列具有高性能、低功耗的表现,包括普通电压驱动器和高压驱动器,可广泛应用于手机、笔记本电脑、游戏设备等电子产品。凭借优异的性能,艾为高压触觉反馈IC AW8697FCR还荣获“2020年度中国IC设计成就奖——年度最佳驱动芯片”荣誉。


据悉,在手机应用方面,包括vivo、小米、荣耀等在内的众多知名品牌的旗舰机型都不约而同地采用了艾为的高压触觉反馈驱动产品。

21

vivo X90

22

小米MIX Fold 2

23

荣耀70系列


在VR类穿戴式产品中,艾为针对VR手柄推出了自研的Haptic马达驱动AW8697FCR,通过舒适、自然的接触式提醒,更细腻精细化触觉交互,赋予穿戴类设备更鲜活的生命力,可以极大丰富整体沉浸效果体验。


艾为在VR系统端的触觉反馈方案除了具备硬件上的优势,还有软件赋能。为了充分发挥艾为Haptic马达驱动AW8697FCR的硬件能力,艾为研发团队全自主研发了面向宽频马达的awinicTikTap®雷振子4D算法。以近期发布的VR新品PICO 4为例,通过搭载艾为高压线性马达驱动+awinicTikTap®️雷振子4D高品质振动软硬件一体化触觉解决方案,其可以实现不同场景的触觉反馈沉浸体验和交互,给用户带来高品质的振感体验。

24

PICO品牌展示区的awinicTikTap®


值得一提的是,在车载交互应用领域,艾为掌握“车载压感+触觉反馈”这一关键技术,实现“压力感知+触觉反馈”一体化解决方案。由艾为触觉反馈IC实现的交互方案具备主动安全提示、中控系统、娱乐系统、实体按键替代的四大应用,为汽车驾乘者提供科技、安全、舒适、娱乐,全新的人车智能交互体验。目前,艾为触觉反馈IC已成功应用至腾势D9,为其带来更好的智能交互体验。


在汽车HMI越来越重要的市场环境下,艾为将继续完善汽车Haptic解决方案,以丰富的产品组合加强与汽车客户的技术合作,用更高质、更创新的产品帮助汽车客户实现技术革新,抢占市场先机。
