应用指南：适用于车载、工业电机的电感式位置传感器 AS5715

发布时间：2024-05-30

电感式位置传感器 AS5715 提供单端和差分正余旋信号输出，可用于高速的位置测量。按照 ISO26262 标准，AS5715 位置传感器定义为独立安全单元 (SEooC)。

从成本和尺寸大小来看它非常适合于替代昂贵而笨重的旋转变压器，并且适用于车载、工业类电机应用。

01 工作原理

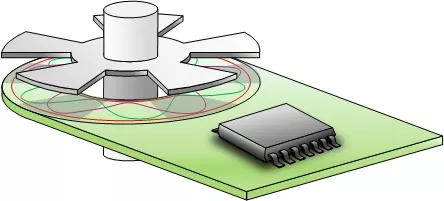

基于电感式位置传感器 AS5715 的测量系统包含线圈、转动轮和位置传感器。其中线圈系统由一个 TX（发射）线圈和两个 RX（接收）线圈组成，它们一般集成在 PCB 上，并且两个接收线圈之间的电角度相位差 90 度。转动轮的齿数是和电机的极对数及接收线圈的波峰个数相匹配。

其工作原理是 AS5715 通过发射线圈施加一个高频电压信号，接收线圈会产生感应电压，同时线圈上的转动轮的位置会影响感应电压的幅度。当线圈系统设计正确时，AS5715 对接收到的感应信号进行解调、放大后会输出正确的正余旋信号。

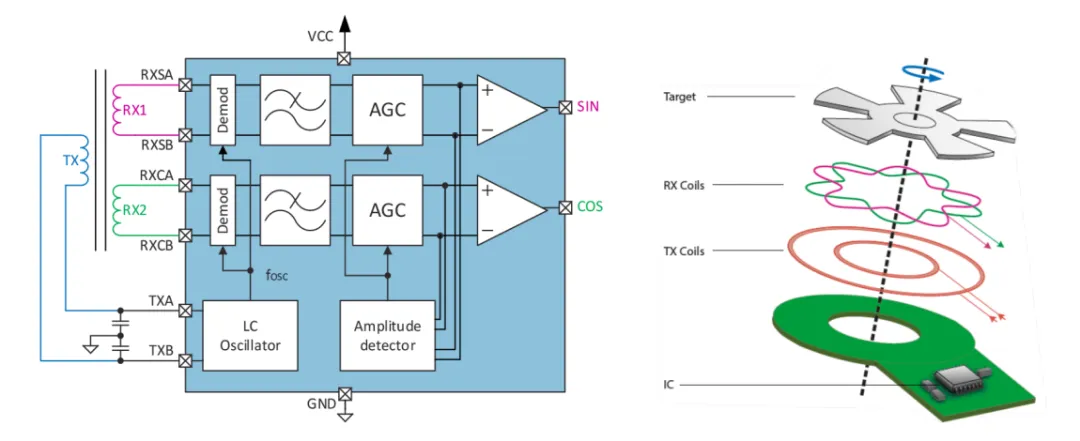

图：AS5715 的功能框图和测量系统

02 主要特性

灵活的 PCB 设计便于在轴和离轴的应用
适应性强的线圈系统布局
高精度，有助于低扭矩脉动和电机噪声及高效
适用于高速电机应用，转速高达 480000rpm
差分输出的正旋和余弦信号可以容易地替代旋转变压器
内置功能安全诊断
工作温度范围 -40 至 160 °C
AEC-Q100 Grade 0 认证
