WT32-SC01（启明云端wireless-tag）

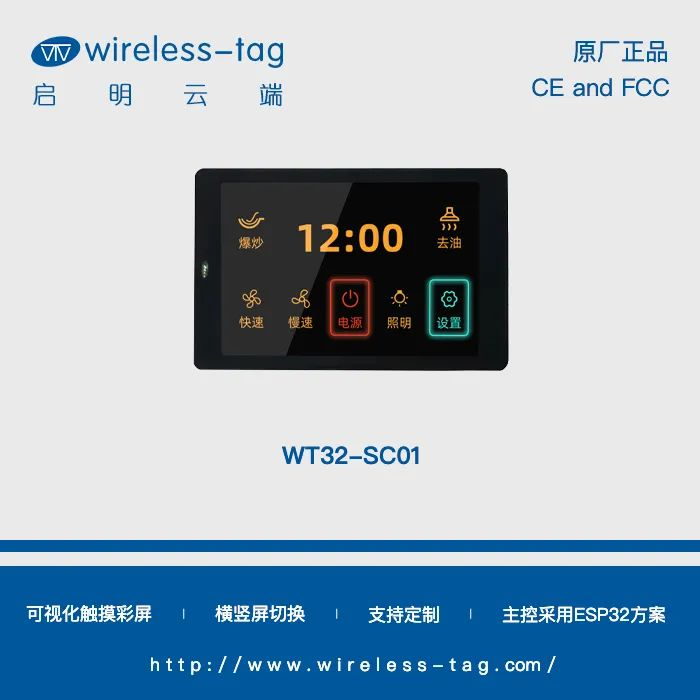

WT-32-SC01是一款基于ESP32的面向可视化触摸屏幕的开发板，板卡搭载自主开发的GUI平台固件，支持图形拖拽式编程已帮助用户完成自定义的控制平台的开发。

开发者还可以通过对开发板两边的扩展接口进行按键、语音、摄像头等功能的开发测试，极大缩短用户的开发周期。方案常被应用于86盒温控器、带屏网关、热水器、烤箱等智能家居和智能家电领域。

WT32-SC01开发板主控采用ESP32-WROVER-B模组，该模组是通用型Wi-Fi+BT+BLE MCU模组，内配置4MB SPI Flash和8MB的PSRAM。

硬件资源

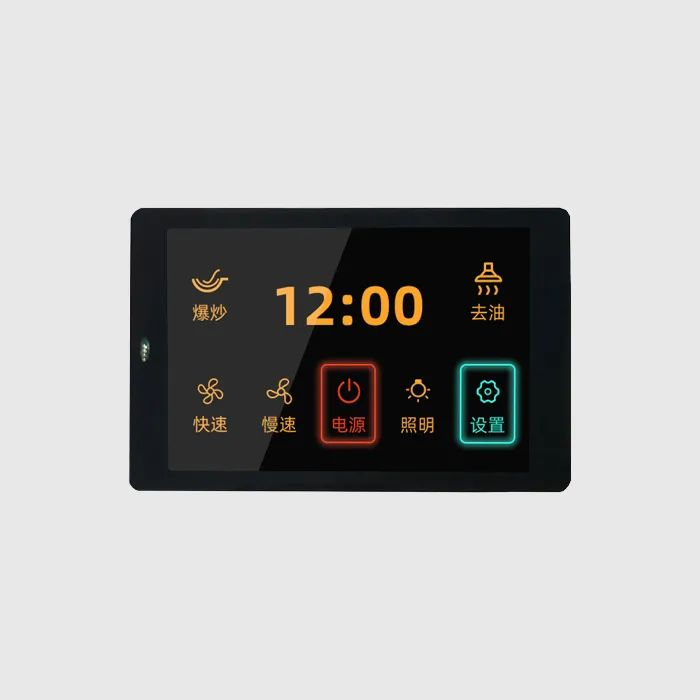

1、WT32-SC01 开发板包含-块分辨率为320x480的3.5寸LCD屏和一块电容触摸板，支持两点触控。

2、主控ESP32-WROVER-B 是一款面向各类应用的Wi-Fi+BT+BLE MCU模组，功能强大，用途广泛，可用于低功耗传感器网络和要求苛刻的应用，例如语音编码、音频流和MP3解码等。此款ESP32-WROVER-B参数为: 8Mbyte PSRAM+4Mbyte Flash

3、电容触摸板接口, I2C接口，0.5mm间距，6Pin, 翻盖下接式。

4、3.5寸的LCM显示屏接口，SPI 接口，0.5mm间距，24pin。此SPI接口连接到ESP32的硬件HSPI接口，运行时钟频率可达到80MHz。所使用的屏幕参数为:尺寸: 3.5Inch; 像素密度: 165PPI;分辨率: 320*RGB*480; 屏幕型号: WT-352215-A2。

5、电源管理:两个3.3V输出的LDO,一个给板卡自身供电，另一个给外部扩展板卡供电，电源分开以防止扩展板卡对ESP32供电的干扰，保证了ESP32的运行稳定性。

6、RST按键:轻触自复位按钮连接到ESP32的EN脚，此按键可用于ESP32的复位。

7、Type-C接口∶通用USB-C接口(Type-C接口)，此接口用于对开发板供电、UART通讯和固件下载。下载电路的硬件有实现数据流控制，所以固件下载支持一键自动下载。

8、对外扩展板的接口，可对外扩展板的供电、通讯、控制等，实现功能扩展以满足用户的多种需求。8和9两接口是Pin对 Pin连接在一起的，所以扩展板插在8接口和9接口的电路连接是一样的，只是满足用户扩展板不同方向安插的体验感，同时:当两个的扩展板的IO没有冲突时，可以同时插两个扩展板以实现两个扩展功能。扩展板接口规格: 2.0mm间距、2X20Pin、可选用两侧卧贴排母安装。

9、电源指示灯(红色光)，插上USB线便会亮起。

10、UART中的TXD指示灯和RXD指示灯，有数据流时就会闪烁。

问答环节

01

为什么偏偏选择3.5寸彩屏做适配呢？

3.5寸彩屏与ESP32在接口方面可以做到无缝适配；同时又比2.4、2.8寸的屏幕大，配套触摸屏应用，让使用者体验感更佳。

02

很炫的样子，复杂的显示怎样用代码来实现的

零代码开发UI(这个是不是没有想到呢)

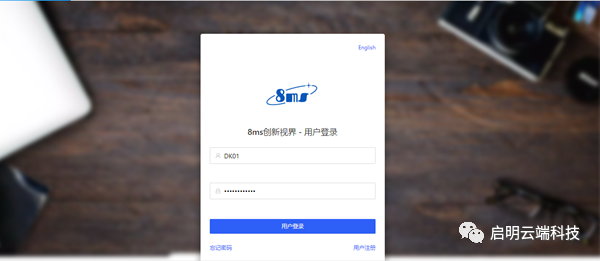

因为我们给开发者提供了GUI开发平台，我们的开发小哥把他命名为8ms（网址：http://hmi.8ms.xyz）

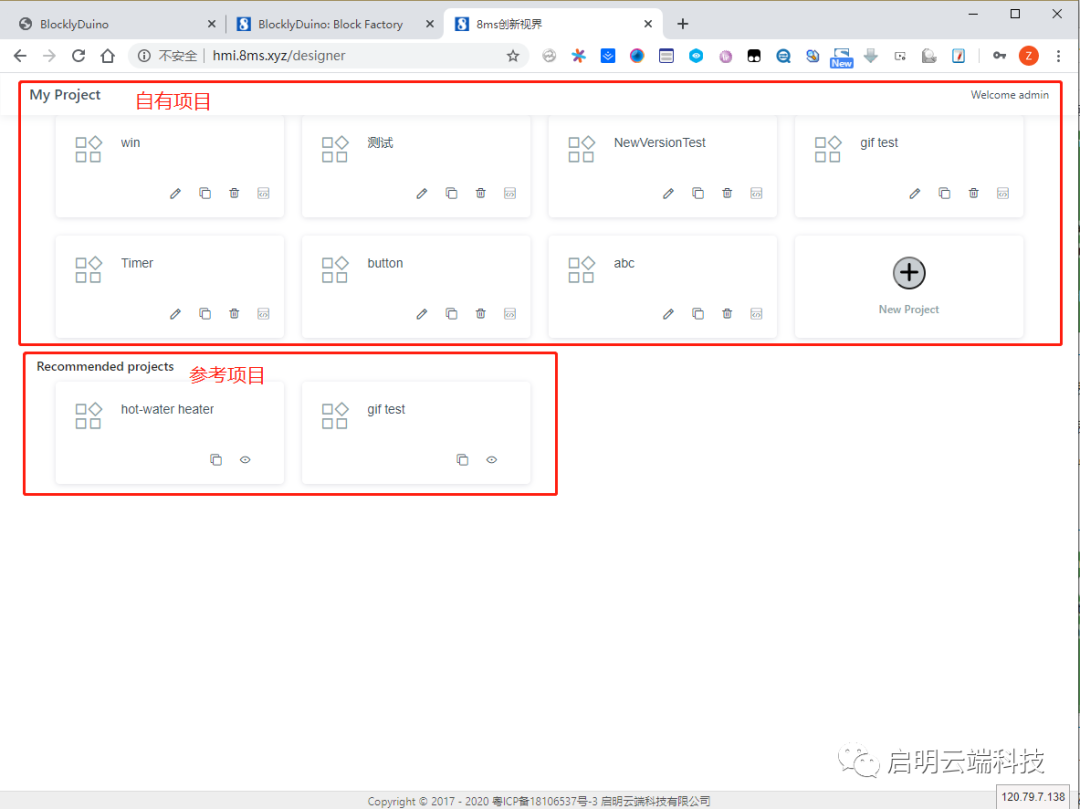

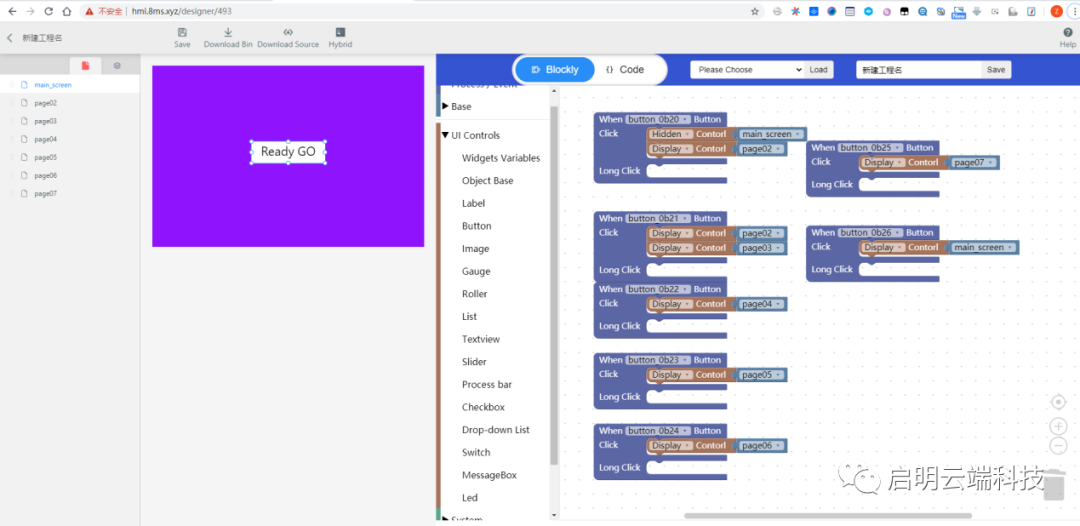

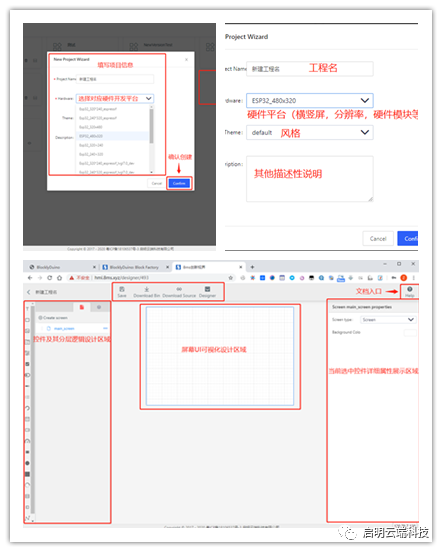

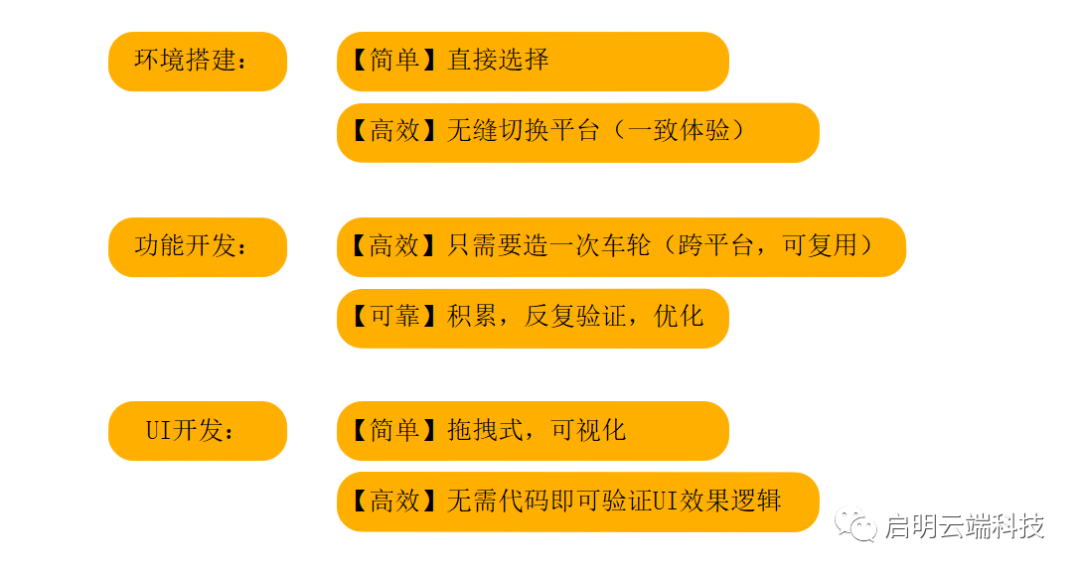

图形化开发平台是一个款基于Web的终端程序设计软件，通过鼠标拖拽的方式实现界面编辑以及逻辑代码编写，可以0代码实现应用程序设计。想要试玩ESP32带屏的开发者，可以在平台上开玩了。

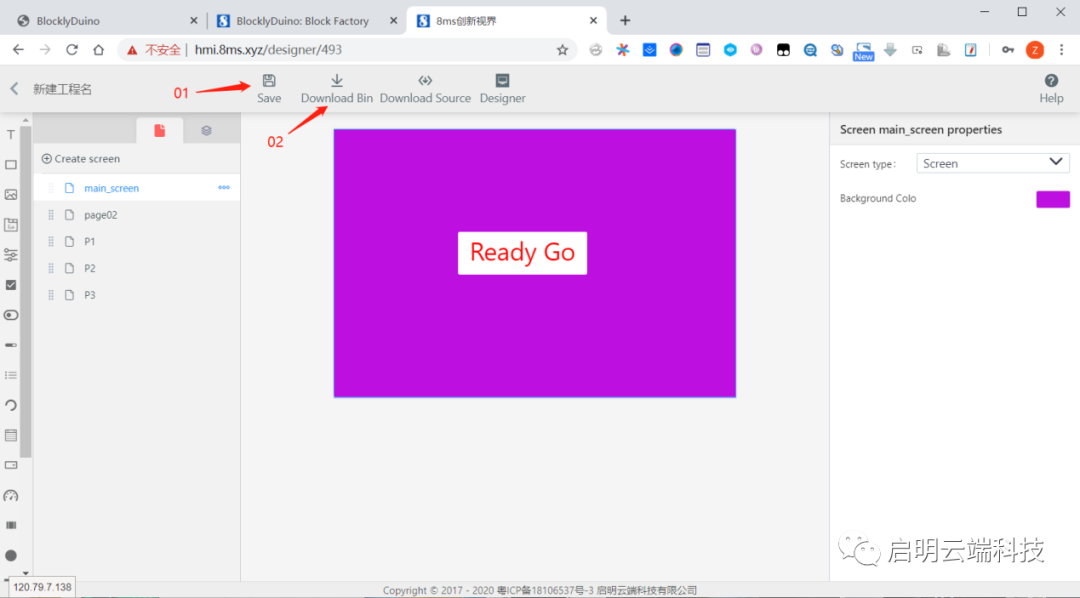

断电重启设备，即可查看在8ms上设计的界面效果

看了8ms平台的功能，是不是觉得玩起来不会太难！

小编还有一个重要通知：

注意

重要的事情我会说三遍

平台免费！

平台免费！

平台免费！

开发板有了、平台有了，好像还缺点什么？

是的，担心缺乏完善的生态链

这也是众多开发者在开发产品过程中遇到的棘手问题，有问题交给我们就好！启明云端在开发平台时就考虑到为开发者搭建完善的生态链体系。现在我们拥有乐鑫原厂的技术支持，为开发者开放硬件的设计开源代码，后续我们会搭载更多的周边传感，省掉手工焊接、东拼西凑的尴尬。让开发者能充分发挥自己的想象，做出一些实用性好的方案。

我们不怕你有天马行空的想法，就怕你不与我们交流；

我们期待你有好的创意点子，因为我们的开发小哥着急与你畅聊ESP32会带来的更多可能性；

我们期望大伙儿跟我们一起玩，不断产生有价值的内容；

在启明云端生态系统中，每个人都可以通过分享的方式，

把自己的想法，理念和技术传播给其他人。
