总述

当前工业自动化、汽车电子等领域对电源的宽温适应性、抗干扰能力及能效体积平衡提出更高要求，传统消费级LDO渐难满足需求，而工业级LDO市场需求持续增长。为此，芯佰微电子推出CBM1117线性稳压器，作为针对性解决方案，其以-40℃~+125℃宽温特性、40~60dB高纹波抑制比及灵活的固定/可调电压设计为核心，适配多场景电源管理需求，成为工业与消费电子领域的可靠选择。

一、行业现状：高性能LDO市场的技术瓶颈与需求爆发

在工业自动化、新能源汽车及医疗电子等领域高速发展的背景下，线性稳压器（LDO）市场正面临严峻技术挑战：

温度适应性不足：传统消费级LDO工作温度仅0℃~+85℃，无法满足工业控制（-40℃~+125℃）、车载环境（-20℃~+85℃）的宽温需求，导致设备在极端环境下频繁出现电压波动。

抗干扰能力薄弱：工业电网波动、车载电源浪涌等场景要求LDO具备高纹波抑制能力，但传统方案纹波抑制比（RR）普遍低于55dB，难以保障精密传感器与通信模块的信号质量。

能效与体积矛盾：便携式设备（如智能手表、医疗检测仪）要求LDO兼具低功耗（静态电流<100μA）与小封装（如SOT-223），但传统方案常因散热设计牺牲体积或能效。

与此同时，市场需求呈现爆发式增长：据行业预测，2025年中国工业级LDO市场规模将突破50亿元，年复合增长率达18%，其中宽温、高可靠性产品成为核心增长点。

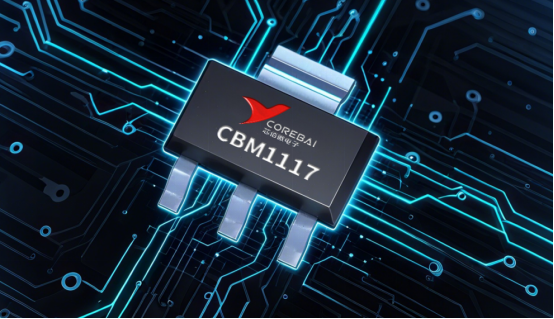

二、技术转折：CBM1117的研发突破与市场定位

为破解传统LDO在工业级应用中的技术瓶颈，芯佰微电子基于半导体工艺创新，推出CBM1117线性稳压器系列，以多维度实现技术突围：

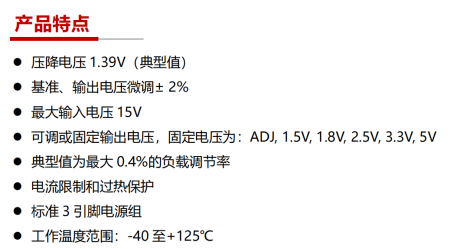

1、核心技术参数解析

1.1 输出电压特性

固定电压版本：提供1.5V、1.8V、2.5V、3.3V、5.0V五档标准电压，输出精度±2%。例如3.3V型号在0~0.8A负载时，输出电压范围为3.240V~3.360V。

可调电压版本：基于1.25V精密基准电压，支持通过分压电阻配置输出电压，输入电压≤15V。

1.2 低压降与大电流能力

压降电压：800mA满载时典型压降1.39V，100mA轻载时低至1.27V，适配锂电池（3.7V）或开关电源后置稳压场景。

输出电流：最大持续输出0.8A，短路限流保护范围800~1200mA，防止过载损坏。

1.3 电源抑制与低功耗设计

纹波抑制比：120Hz输入时达40~60dB，有效滤除电源波动，适合对噪声敏感的信号链。

静态电流：典型值5~10mA（VIN=12V），轻载时（IO=10mA）低至50~120μA，兼顾能效与稳定性。

2、可靠性参数与工业级标准

3、封装选型与订购信息

3.1 封装规格对比

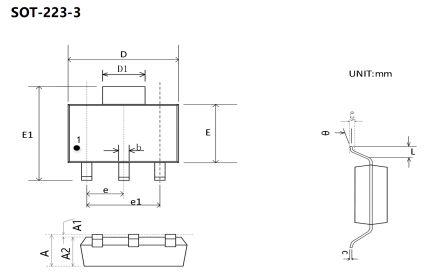

l SOT-223-3封装：

尺寸：6.30~6.70mm×3.30~3.70mm，高度1.52~1.80mm

优势：小尺寸适配PCB空间受限场景（如LCD监视器、机顶盒）。

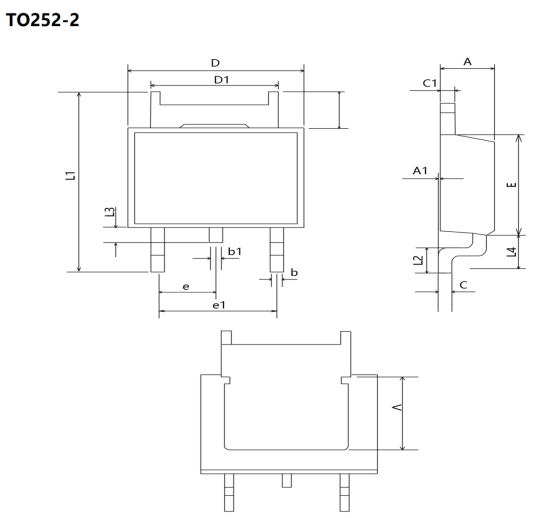

l TO-252-2封装：

尺寸：6.35~6.73mm×5.97~6.22mm，高度2.55mm

优势：散热面积更大，适合0.8A满负载工况（如主板时钟驱动）。

4、产品竞争力对比

与传统LDO相比，CBM1117在以下参数实现突破：

l 纹波抑制比提升：60dB（120Hz）较LM1117的54dB更优，适合音频电路。

l 宽温适应性扩展：-40℃~+125℃工作范围覆盖工业级需求，普通消费级LDO仅0℃~+85℃。

三、CBM1117线性稳压器应用场景案例

1.后置调节开关直流变换器

· 应用价值：作为开关电源的后置稳压级，利用1.39V典型压降（800mA负载）和±2%输出精度，消除开关电源纹波，提升输出稳定性。例如在5V开关电源后级生成3.3V稳压，为MCU或传感器供电。

2.电池充电器与便携式设备

· 适配场景：锂电池（3.7V）供电的手持设备（如医疗检测仪、TWS耳机），通过1.27V轻载压降（100mA）降低能量损耗，延长续航；50~120μA轻载静态电流减少待机功耗。

· 保护机制：150℃过热保护和800~1200mA限流功能，防止充电过程中过载损坏。

3.显示与多媒体设备

· LCD监视器背光驱动：通过可调版本（1.25V基准）生成5V或12V背光电压，搭配10μF输出钽电容提升瞬态响应，避免屏幕亮度波动。

· 机顶盒电源管理：为解码芯片、无线模块提供多路固定电压（如1.8V/2.5V），40~60dB纹波抑制比（120Hz）降低音频/视频信号噪声。

4.工业控制与汽车电子

· 工业传感器阵列：-40℃~+125℃宽温工作范围适配工厂自动化设备，TO-252封装热阻80℃/W支持0.8A满负载散热，为压力/温度传感器提供稳定供电。

· 车载ECU与辅助电路：15V最大输入兼容车载电源，限流保护防止启动时浪涌电流损坏，适用于车载音响、胎压监测系统（TPMS）。

5.多电压域电源管理

· 可调电压适配场景：通过公式\(V_O=1.25(1+R2/R1)\)生成非标准电压（如2.8V、4.0V），满足FPGA/ADC等芯片的多电压域需求，负载调节率0.4%确保动态稳定性。

· 高效线性稳定器：在需要低噪声的信号链（如音频放大、模数转换）中，替代开关电源以减少纹波干扰，12nV/√Hz噪声密度适配精密电路。
