总述

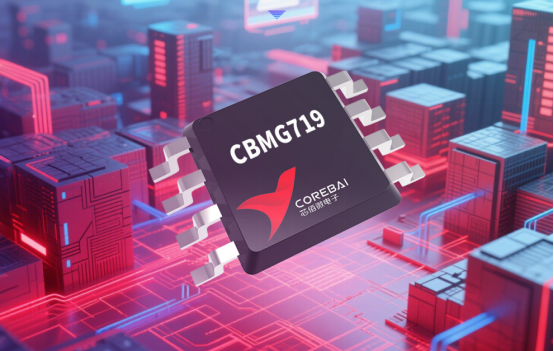

CBMG719是一款由芯佰微推出的CMOS单刀双掷（SPDT）模拟开关，专为解决工业控制、通信系统、医疗设备等领域的高精度信号切换需求而设计。该产品以低导通电阻、高速开关特性、宽电压适配及超低功耗为核心优势，支持1.8V~5.5V单电源供电，具备-40℃~+125℃宽温工作能力，适配从便携式设备到工业级系统的多元场景。通过SOT-23-6与MSOP-8两种小尺寸封装，CBMG719在保证200MHz高带宽信号传输的同时，实现了静态功耗<0.01μW的能效突破，其先断后通的切换机制与高隔离度特性，为敏感信号链提供了可靠保障，成为模拟信号路由领域的高性能解决方案。

一、应用技术背景：模拟开关市场的需求与挑战

在工业自动化、消费电子与医疗电子快速发展的当下，模拟开关作为信号链中的核心组件，正面临多重技术挑战：设备集成度提升倒逼开关向小尺寸、低功耗升级（如智能手表需在狭小空间实现长续航）；工业与通信系统对高频信号（5G 射频、高清视频）传输的完整性要求升级，需高带宽、低串扰特性；极端环境（高温车间、车载场景）则要求宽温稳定运行作。

在这样的背景下，市场亟需一款兼具低阻、高速、宽温、低功耗特性的模拟开关，以填补高精度信号切换领域的技术空白，CBMG719正是针对这些需求推出的针对性解决方案。

二、CBMG719的定位与核心价值

面对模拟开关市场的技术痛点，CBMG719以“高精度、高可靠、低功耗”为设计目标，通过CMOS工艺创新与架构优化，实现了多项关键性能突破。作为单刀双掷（SPDT）模拟开关，其核心功能是在数字控制下实现两路信号选择性导通，切换过程保障信号无失真、无短路。

与传统产品相比，CBMG719的核心价值体现在三个维度：一是通过低导通电阻与高平坦度，减少信号传输损耗，适配高精度测量场景；二是凭借高速开关时间与200MHz带宽，支持高频信号实时路由，满足通信与视频传输需求；三是通过宽电压供电与宽温设计，覆盖从电池供电设备到工业级系统的应用范围，同时以超低功耗延长设备续航。这些特性使CBMG719既能替代机械式舌簧继电器等传统器件，又能满足新一代电子设备对信号切换的严苛要求。

三、从电气性能到可靠性设计

1. 宽电压适配与低功耗特性

CBMG719支持1.8V~5.5V单电源供电（绝对最大值-0.3V~+7V），兼容锂电池（3.7V）、工业标准电源（5V）及低电压系统（1.8V），无需额外电源转换模块即可适配多元场景。在功耗控制上，其静态功耗表现尤为突出：3V或5V供电时，静态电流（IDD）典型值仅 0.001μA，最大值≤1.0μA，静态功耗 < 0.01μW，仅为传统开关的万分之一，极大延长了电池供电设备的续航时间。

2. 低导通电阻与高平坦度

导通电阻是模拟开关的核心性能指标，直接影响信号传输损耗。CBMG719在5V供电时，导通电阻（RON）典型值仅2.5Ω，最大值7Ω；即使在3V低电压供电下，典型值也仅6Ω，最大值12Ω，远低于同类产品的10Ω+水平。更重要的是，其导通电阻平坦度（RFLAT(ON)）表现优异：5V供电时典型值0.75Ω，最大值1.5Ω；3V供电时典型值2.5Ω，确保在0V~VDD全信号范围内电阻波动极小，——5V 供电时 0.75Ω 平坦度使音频信号传输损耗偏差 < 0.3%，解决传统开关因电阻波动导致的音质失真问题，特别适合音频、传感器等高精度场景。

3. 高速开关与高带宽传输

CBMG719具备极快的开关速度，导通时间（tON）最大值12ns，关断时间（tOFF）最大值6ns，确保高频信号的实时切换。其-3dB带宽大于200MHz，可支持视频信号（如1080P高清视频）、射频信号（如5G中频信号）的无衰减传输，满足通信系统与多媒体设备的高频需求。同时，通道间导通电阻差异（ΔRON）典型值仅0.1Ω，最大值0.4Ω，保证两路信号传输特性的一致性，避免切换时的信号幅度偏差。

4. 高隔离度与低串扰

为保障信号完整性，CBMG719在隔离性能上表现出色：关断隔离度在10MHz时典型值-67dB，1MHz时达-87dB，有效防止关断通道的信号泄漏至导通通道。通道间串扰在10MHz时典型值-62dB，1MHz时达-68dB（3V供电时1MHz串扰达-82dB），避免两路信号相互干扰，尤其适合多通道信号采集系统（如医疗多导联监测）。此外，关断时的源端漏电流（IS(Off)）与导通时的通道漏电流（ID、IS(On)）典型值均为±0.01nA，最大值±0.25nA，极低的漏电流确保微弱信号（如μV级心电信号）传输无失真。

5. 安全切换机制与宽温可靠性

CBMG719采用先断后通（Break-Before-Make）的切换机制，在数字控制信号切换时，先断开当前导通通道（S1），再导通另一通道（S2），切换延时（tD）范围1~8ns，避免两路信号同时导通导致的短路风险，保障医疗设备、工业控制系统等敏感场景的安全运行。

在环境适应性上，该产品工作温度范围覆盖-40℃~+125℃，储存温度范围-65℃~+150℃，结温最高150℃，可在高温车间、寒冷户外等极端环境下稳定工作，满足工业级与车规级应用需求。其ESD防护等级达1kV，抗静电能力强，降低生产与使用过程中的损坏风险。

6. 封装与接口设计

CBMG719提供6引脚SOT-23与8引脚MSOP两种封装选择：SOT-23-6封装尺寸小巧，适合空间受限的便携式设备；MSOP-8封装引脚布局更灵活，便于PCB布线。引脚定义清晰，漏极端（D）可作为输入或输出，源终端（S1、S2）对应两路信号通道，数字开关控制端（IN）兼容TTL/CMOS逻辑，输入高电压（VINH）在5V供电时≥2.4V，3V供电时≥2.0V，输入低电压（VINL）≤0.8V，无需电平转换即可直接与MCU、DSP等数字芯片对接。

四、应用场景案例：从消费电子到工业控制

1. 电池供电系统：智能穿戴设备信号切换

在智能手表、TWS耳机等电池供电设备中，需实现传感器信号（如心率、加速度）与音频信号的切换。CBMG719的1.8V~5.5V宽电压适配3.7V锂电池，0.001μA静态电流可将待机功耗降至最低，延长设备续航至7天以上。其 2.5Ω 低导通电阻有效减少 μV 级信号的传输衰减，保障心率传感器数据的测量精度 。SOT-23-6小封装（3×2mm）节省PCB空间，200MHz带宽支持音频信号高质量传输，满足用户对设备续航与测量精度的双重需求。

2. 通信系统：5G基站射频信号路由

基站的多频段信号切换需高带宽、低损耗的模拟开关。CBMG719的200MHz带宽支持射频信号无失真传输，-67dB@10MHz的关断隔离度避免频段间干扰。12ns高速开关时间确保频段切换无延迟，5V供电下2.5Ω导通电阻减少信号衰减，-40℃~+125℃宽温特性适应基站户外环境，MSOP-8 封装的 206℃/W 热阻（θJA）与 315mW 功耗保障长期稳定运行，提升基站信号传输效率。

3. 医疗设备：便携式心电监测仪导联切换

心电监测仪需在多导联间切换，对信号完整性与安全性要求极高。CBMG719 的 ±0.01nA 漏电流大幅降低 μV 级心电信号的失真风险， 先断后通机制避免导联切换时的信号短路，保障监测数据准确。60dB以上的串扰隔离度防止多导联信号干扰，-40℃~+125℃宽温适应不同临床环境，1.8V~5V供电兼容设备内置锂电池，静态功耗<0.01μW使设备续航延长至24小时以上，满足便携式医疗设备的严苛需求。

4. 视频开关：高清机顶盒信号切换

高清机顶盒需实现HDMI、AV等多路视频信号的切换，要求高带宽与低损耗。CBMG719的200MHz带宽支持1080P视频信号传输，2.5Ω导通电阻减少信号衰减，确保画质清晰。-87dB@1MHz的关断隔离度避免未选中通道的信号干扰，12ns高速切换无画面延迟，SOT-23-6封装适配机顶盒紧凑设计，5V供电与TTL兼容接口简化电路设计，提升设备信号切换的稳定性与流畅度。

5. 工业自动化：机器人传感器信号切换

工业机器人的多传感器（如视觉、力觉）信号切换需适应高温车间环境。CBMG719的-40℃~+125℃宽温特性可在-40℃低温启动与+125℃高温运行，30mA持续电流（S/D端）承载传感器信号电流，800~1200mA限流保护防止过载损坏。先断后通机制避免传感器信号短路，2.5Ω导通电阻确保测量精度，MSOP-8封装的206℃/W热阻（θJA）保障散热，有效提升机器人控制系统的可靠性。
