在5G基站、宽带传输等场景中，如何用单芯片实现多载波信号的高保真转换？芯佰微CBM97D79TQ作为一款双通道16位高动态范围数模转换器（DAC），凭借1GSPS采样速率、80dBc邻道泄漏比（ACLR）及低功耗特性，成为宽带通信发射链路的核心解决方案。本文从核心性能、设计要点到工程落地，详解其技术优势与实践指南。

一、应用技术背景介绍

在无线通信与宽带传输随着5GNR、WiMax等技术的广泛普及，系统对高带宽、低失真以及多载波并发能力的需求愈发迫切：

带宽需求：5G基站需支持Sub-6GHz频段内多载波信号并行传输，单载波带宽可达100MHz，要求DAC采样速率突破1GSPS以覆盖超宽频谱；

信号保真度：为了确保5G宽带通信信号的质量，邻道泄漏比（ACLR）必须达到或超过80dBc，以避免多载波间的相互干扰，这对数字模拟转换器（DAC）的动态性能提出了极高的要求；

集成与功耗：基站AAU（有源天线单元）等设备受限于体积与散热，这要求DAC不仅具备高集成度，如内置校准和同步功能，还需具备低功耗特性，即功耗需控制在1.0W@1GSPS以下。

此外，在LMDS、MMDS等点对点宽带传输场景中，设备需覆盖1GHz及以上的频段，而传统的多芯片拼接方案面临着同步误差较大、功耗过高的问题，亟须单芯片解决方案实现宽频信号的直接生成。

二、CBM97D79TQ 的核心定位与关键特性解析

CBM97D79TQ是芯佰微电子推出的双通道16位高动态范围数模转换器（DAC），它专为宽带通信和无线基础设施而设计，其核心优势在于高采样速率、低功耗以及高度的集成化功能。其核心特性如下：

1. 高带宽与灵活频谱覆盖

l 采样速率：支持最高1GSPS采样速率，可生成达奈奎斯特频率的多载波信号，满足宽带通信中“单芯片覆盖多频段”需求。

l 频谱调节能力：内置2×/4×/8×插值器与复数调制器，能将载波灵活放置在DAC带宽内任意位置，无需额外混频器即可适配不同频段需求。

l 数字调制技术：支持实/复调制功能，可直接生成正交调制信号，简化基站发射链路设计。

2. 低功耗与高动态性能

l 功耗优化：全工作条件下功耗仅1.0W@1GSPS、600mW@500MSPS，适合散热敏感的基站、宽带设备场景。

l 信号保真度：

单载波WCDMA的邻道泄漏比（ACLR）达80dBc@80MHz中频，有效降低对邻道的干扰；

模拟输出电流可调（8.7mA～31.7mA），适配25Ω～50Ω负载，可直接与ADIADL537XFMOD系列调制器对接。

l 可调模拟输出的重要性：

l 输出电流可编程调节（10mA～30mA），允许系统根据负载特性（如25Ω/50Ω阻抗）动态优化信号幅度，避免因固定输出导致的信噪比损失或驱动能力不足。例如，在5G基站中，通过调整输出电流可精确匹配LDMOS功率放大器的输入要求，确保线性度与效率的平衡。

3. 集成化系统功能

l 辅助校准：4路辅助DAC可直接控制外部VGA的增益与失调，简化前端电路校准流程。

l 多芯片同步：通过差分同步接口（SYNC_I±/SYNC_O±）支持多器件级联，满足MIMO发射分集等多通道扩展需求。

l 时钟管理：内置高性能锁相环（PLL）时钟倍频器，可生成低抖动采样时钟，减少外部时钟源设计复杂度。

三、动态与静态性能参数及实测数据验证

1. 动态性能（信号保真度核心指标）

动态性能直接决定信号在传输中的纯净度，实测数据如下：

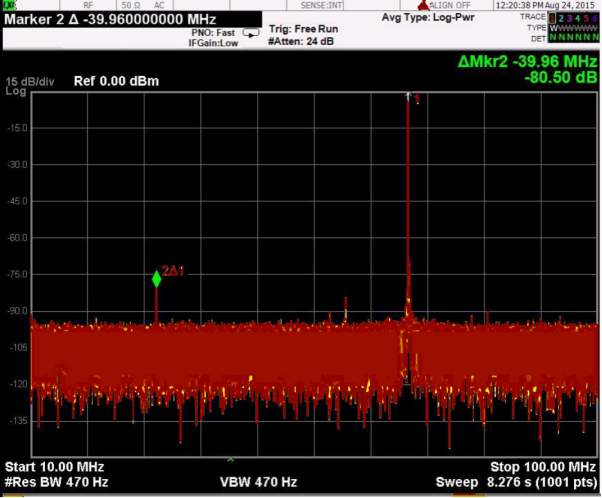

图1：无杂散动态范围测试结果(中频输出70MHz，转换率800MSPS)

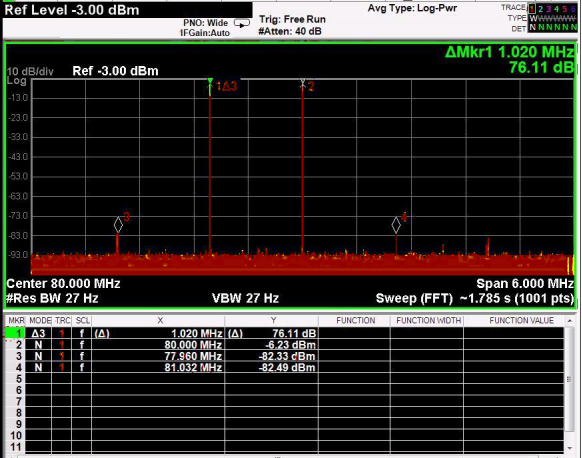

图2：三阶双音互调测试结果(中频输出79MHz/80MHz，转换率400MSPS)

2. 静态性能（转换精度指标）

静态参数反映数字信号到模拟信号的线性转换能力，实测5颗芯片的典型值如下：

l 微分非线性（DNL）：-0.61~+2.72LSB（I通道），-1.14~+1.75LSB（Q通道）；

l 积分非线性（INL）：-2.34~+5.45LSB（I通道），-2.47~+3.85LSB（Q通道）；

l 失调误差：0.003%FSR（典型值），增益误差-1.6%FSR（典型值）。

典型微分非线性/积分非线性图

3. 环境与可靠性参数

l 工作电压：模拟电源3.3V、数字/时钟电源1.8V，兼容工业级供电场景；

l 工作温度：-40℃~+85℃，满足车载、工业极端环境需求；

l 封装：100引脚TQFP封装（16mm×16mm），托盘包装（90颗/盘）。

四、功能架构与信号链设计

1. 核心功能框图

CBM97D79TQ从功能上划分为五大模块：

CBM97D79TQ功能架构框图

l 数字滤波器单元：负责2×/4×/8×插值与数字调制，支持复数调制器将载波灵活放置在DAC带宽内；

l DAC内核单元：16位设计，输出电流可调（10mA～30mA），采用0.18μmCMOS工艺，确保高速转换稳定性；

l 时钟单元：含PLL倍频器，支持外部时钟输入与内部时钟生成，可抑制时钟抖动对动态性能的影响；

l 辅助DAC：2路独立通道，用于外部VGA增益与失调校正，简化模拟前端校准流程；

l 同步单元：多芯片同步单元负责多个芯片间的同步功能。

2. 信号链设计要点

l 输出匹配：DAC差分输出（OUT1_P/N、OUT2_P/N）需匹配25Ω～50Ω负载，建议通过巴伦转换为单端信号后接入射频链路。例如，在点对点宽带传输中，50Ω匹配可减少反射损耗，提升信号完整性。

l 插值配置：根据输出频率选择插值倍数，例如70MHz输出时推荐4×插值（800MSPS采样），配合数字反sinc滤波器抑制镜像干扰。插值倍数的选择需平衡带宽需求与数字滤波器复杂度。

l 时钟选择：200MSPS及以上采样时可开启内部PLL（PLL_LOCK引脚高电平指示锁定），100MSPS采样时需依赖外部时钟（PLL不支持该频率）。内部PLL在高频下可降低外部时钟源的设计成本。

五、PCB 布局规范与工程可靠性保障

1. 布局核心原则

l 地平面分离：

“要求应用对象电路板的数字地和模拟地尽量分离，不要将数字线布于模拟线旁边或于DAC底下”，需通过0Ω电阻单点连接模拟地（AGND）与数字地（DGND），避免数字噪声耦合至模拟链路。

l 接地面积与路径：

“芯片的地应该通过尽量多的渠道和足够多的面积与PCB板的地层相连”，需在芯片下方设计大面积敷铜并通过多过孔连接至地层，增强抗干扰能力与散热效果。

l 输入信号线布局：

“输入连线应尽量短以最小化寄生电容和噪声引入”，尤其时钟（REFCLK±）、同步（SYNC_I±）等高频信号线需短直布线，减少寄生参数影响。

2. 布线与防护要求

l 数字线与模拟线隔离：

数字数据线（P1D0~P1D15、P2D0~P2D15）不得穿越模拟区域或DAC输出路径下方，避免数字信号干扰模拟链路。

l 静电防护：

尽管芯片内置静电保护结构，但“测试、搬运、储藏过程中，应注意静电防护”，需采取接地手环、防静电包装等措施，避免高能量电脉冲损坏电路。

六、典型应用场景与技术落地价值

l 无线基础设施：W-CDMA、GSM、LTE、5GNR等基站发射链路，支持多载波信号生成。例如，在无线基站中，CBM97D79TQ可直接生成中频信号，驱动LDMOS功率放大器，通过可调输出电流优化偏置电压，确保PA线性度。

l 宽带通信：LMDS、MMDS、点对点宽带传输，单芯片覆盖超宽频段。其1GSPS采样率可支持高达500MHz的信号带宽，满足高速数据传输需求。

l 数字中频合成：直接生成70MHz~200MHz中频信号，省去传统混频器。与ADI ADL537XFMOD调制器配合使用时，可简化射频前端设计。
