总述

本文聚焦CBM3232低功耗RS-232收发器，从技术背景出发，阐述其应对RS-232通信挑战的核心定位，进而深入解析其产品架构、功能模块、关键参数，探讨典型电路设计、封装布局细节，并强化可靠性防护措施，同时展现多领域应用场景的适用性，并补充测试验证与问题解决方案。全文基于实测数据，为工程设计提供从芯片特性到实际部署的精简技术参考。

一、RS-232通信的技术演进与挑战

RS-232作为EIA/TIA制定的串行通信标准，广泛应用于设备间短距离数据传输，其核心需求是实现TTL/CMOS电平（0~3.3V）与RS-232标准电平（±3V~±15V）的双向转换。随着工业自动化、便携式设备及物联网技术的发展，传统RS-232收发器逐渐面临三大技术挑战：

l 低功耗需求：电池供电的掌上终端、医疗手持设备等场景，要求芯片静态电流控制在mA级，以延长续航；

l 抗干扰能力：工业车间、消费电子插拔场景中，静电放电（ESD）和电磁干扰（EMI）易导致通信中断，需强化防护设计；

l 环境适应性：-40℃~85℃的宽温范围、小型化封装（适应高密度PCB）成为工业级设备的基本要求。

在此背景下，随着工业自动化、医疗设备和电力系统等领域的快速发展，对稳定可靠的通信接口需求大幅上升，低功耗、高ESD防护、宽温适配及灵活封装的RS-232收发器成为市场刚需。芯佰微 CBM3232作为针对这些需求设计的高性能解决方案，满足了市场对高性能RS-232收发器的迫切需求。

二、CBM3232核心架构解构：从电荷泵到ESD防护的功能闭环

芯佰微CBM3232是一款基于EIA/TIA-232和V.28/V.24标准的双通道RS-232电平转换芯片，集成电荷泵电压转换单元、驱动器/接收器模块及增强型ESD防护网络，专为低功耗、高可靠性场景优化。其核心优势包括：3.3V供电时典型电流仅2.5mA，支持120Kbps高速传输，具备±15kV空气放电/±8kV接触放电防护能力，覆盖-40℃~85℃宽温范围，并提供SOP-16与TSSOP-16两种封装选项，完美适配工业控制、便携式设备、医疗电子及消费电子等多领域的电平转换需求。

l 关键参数与性能特性

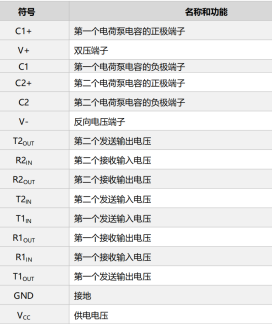

核心架构包含以下模块：

1. 电荷泵电压转换单元

通过4个0.1μF外部电容（C1-C4）实现±5V至±10V的电压转换，支持3.3V/5V双电源输入。电荷泵电路采用对称式设计，确保输出电压稳定，为驱动器提供RS-232标准电平所需的正负电压。

2. 驱动器与接收器模块

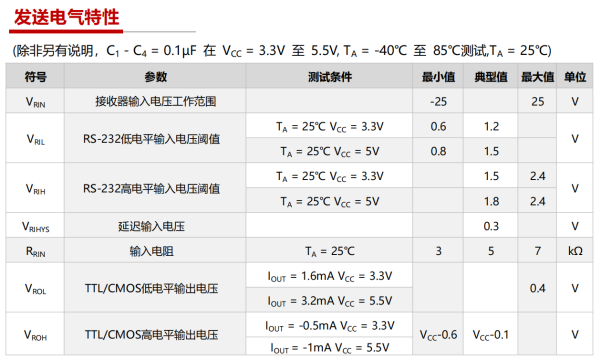

2个接收器（R1IN/R2IN）：支持±25V宽输入范围，3.3V供电时低电平阈值（VRIL）为0.6V，高电平阈值（VRIH）为1.5V，内置0.3V迟滞电压以抑制噪声干扰。

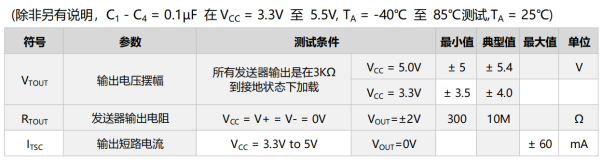

2个驱动器（T1OUT/T2OUT）：3.3V供电时输出摆幅达±3.5V~±4.0V（3kΩ负载），支持120Kbps高速数据传输，压摆率≥3V/μs，确保信号边缘陡峭无拖尾。

3. ESD防护网络

所有I/O引脚集成多级二极管箝位结构，符合IEC61000-4-2标准，可承受±15kV空气放电和±8kV接触放电，有效抵御人体静电或环境瞬时放电对芯片的损伤。

三、电路设计规范：从基础链路到抗干扰优化的实践方案

1. 基础通信电路

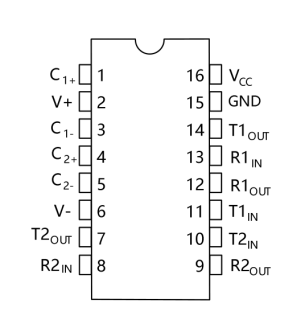

需配置4个0.1μF陶瓷电容（C1-C4）和1个0.1μF旁路电容。其中，T1IN/T2IN连接MCU的TTL电平输出，R1OUT/R2OUT接RS-232接口，形成完整的电平转换链路。

2. 多节点通信扩展

级联多个芯片时建议采用菊花链拓扑，各芯片SYNC引脚需共地以确保相位一致性。实测显示，级联4个芯片时相位偏差可控制在5ns以内。

3. 抗干扰设计要点

l 电源引脚（VCC）并联10μF钽电容+0.1μF陶瓷电容，构成π型滤波网络，有效抑制电源纹波的产生。

l 信号走线长度控制在10cm以内，减少长距离传输引入的噪声。

l 地平面采用分割设计，模拟地与数字地通过单点连接，以减少噪声耦合的可能性。

四、封装与PCB布局：适配场景的物理实现策略

4.1 封装特性对比

芯片提供两种封装选项：

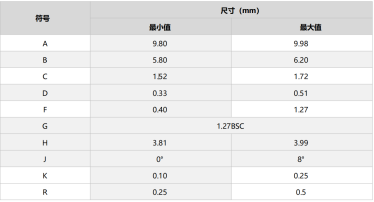

SOP-16：引脚间距1.27mm，整体尺寸9.80～9.98mm（长）×5.80～6.20mm（宽），适用于手工焊接和原型开发阶段，特别适合工业控制柜等对体积要求不严格的设备。

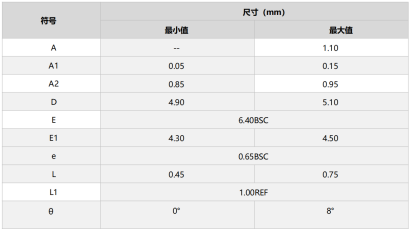

TSSOP-16：引脚间距0.65mm，尺寸4.90～5.10mm（长）×6.40mm（宽），体积较SOP-16缩小约40%，适合便携式设备（如掌上数据采集终端）的高密度PCB布局。

4.2 PCB布局要点

信号分区：将电荷泵电路（C1+/C1-、C2+/C2-）、发送器输出（T1OUT/T2OUT）、接收器输入（R1IN/R2IN）分区域布局，避免数字信号干扰模拟电压转换。

接地设计：GND引脚需通过4个以上过孔与PCB地平面连接，地平面采用完整敷铜，模拟地与数字地单点连接（建议通过0Ω电阻），防止地电位差引入噪声。

走线规则：发送/接收信号线宽≥0.2mm，长度≤10cm，差分线对间距≥3倍线宽，减少串扰。

五、可靠性屏障：ESD防护机制与强化设计

5.1 ESD防护性能

芯片所有I/O引脚集成多级二极管箝位电路，ESD防护等级符合IEC61000-4-2标准：

空气放电：±15kV（驱动输出、接收器输入引脚）；

接触放电：±8kV。

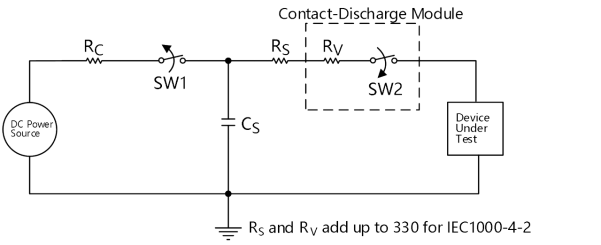

ESD测试波形图

5.2 外围防护强化

接口保护：在RS-232接口的T1OUT/R1IN等信号线上并联SMBJ33ATVS二极管，钳位电压≤33V，响应时间<1ns，吸收瞬态过电压。

隔离设计：在电机、变频器等强干扰环境中，需搭配RS-232隔离模块（如带2.5kV隔离的ADuM3160），避免地环路干扰。

六、多领域落地实践：CBM3232的场景化适配案例

6.1 工业控制领域

在工业自动化场景中，CBM3232常作为PLC与传感器、执行器之间的通信桥梁。例如智能生产线的物料分拣系统中，它能将PLC输出的TTL信号转换为RS-232标准电平，驱动传送带编码器的数据传输。其能在-40℃~85℃的温度范围内稳定工作，可适应车间高温或低温环境；增强的静电防护能力可抵御设备频繁插拔产生的静电干扰，空气放电耐受度达±15kV，接触放电达±8kV。同时，120Kbps的最大传输速率能满足实时控制指令的传输需求，搭配SOP-16封装的紧凑设计，适合工业控制板卡的高密度布局。

6.2 便携式设备领域

在电池供电的便携式设备中，例如掌上数据采集终端，在3.3V供电状态下，该设备与条码扫描模块通信时的典型工作电流仅为2.5mA，从而显著延长了1000mAh锂电池的使用时长。TSSOP-16封装的小巧尺寸（长4.90～5.10mm）仅占用终端PCB的2%空间，充分满足了现代设备对于小型化的迫切需求。此外，其接收器支持±25V的宽输入范围，可兼容不同型号扫描模块的输出电平，减少外围适配电路的设计量。

6.3 医疗电子领域

医疗手持设备对可靠性和抗干扰性要求严苛，便携式心电监护仪，在将心率数据传输至主机的过程中，该设备凭借±8kV的接触放电防护能力，有效防止了医护人员在操作时因静电而损坏设备。3V/μs的压摆率确保信号边缘陡峭，减少因电磁干扰导致的波形失真；-40℃~85℃的宽温范围则能适应救护车、手术室等多场景的温度变化。同时，仅需4个0.1μF电容的外围电路设计，极大地简化了设备的无菌封装操作流程。

6.4 消费电子领域

在打印机、智能家居控制器等消费电子中，CBM3232主要解决接口电平适配问题。例如家用打印机，通过它实现主控芯片与PC的RS-232通信时，120Kbps的传输速率可满足文档打印指令的快速交互；3.3V供电状态下输出摆幅达±3.5V~±4.0V，能够无缝对接PC的RS-232接口标准。其增强的静电防护（±15kV空气放电）可应对用户频繁插拔USB转RS-232线缆的场景，而SOP-16封装的1.27mm宽引脚间距则显著降低了批量生产过程中的焊接作业难度。

七、性能验证体系：从静态参数到动态特性的全维度测试

1. 静态参数测试

使用数字万用表测量：

驱动器输出电压：3.3V供电时应为±3.5V±0.2V。

接收器输入阻抗：3kΩ~7kΩ。

2. 动态性能测试

通过示波器观察：

眼图测试：在120Kbps速率下眼高≥2.5V，眼宽≥4μs。

过冲/振铃：输出信号过冲≤10%，振铃幅度≤5%。

八、故障诊断与修复：通信与防护失效的排查逻辑

1. 通信失败排查

检查电源电压是否稳定在3.3V±5%。

测量C1-C4电容两端电压是否达到±5V，这是电荷泵正常工作的一个重要标志。

示波器抓取驱动器输出波形，确认是否存在信号畸变。

2. ESD防护失效处理

若发生ESD损坏，可通过以下步骤定位：

使用万用表检测I/O引脚对地短路。

替换损坏芯片时，需同时更换ESD防护电容（0.1μF）。

九、长效可靠性构建：环境应力测试与失效分析方法论

1. 环境应力测试

建议进行以下加速老化测试：

高温存储：85℃下存储1000小时。

温度循环：-40℃~85℃，1000次循环。

湿度测试：85%RH，85℃环境下存储500小时。

2. 失效分析流程

采用X射线透视检查芯片内部结构，结合飞针测试定位故障点。
