低功耗测距利器

萤火工场LDRR15为120GHz太赫兹测距雷达。集成微带天线、 射频电路及信号处理电路，采用FMCW模式，非接触式安装设计，具有功耗低、盲区小、精度高、抗干扰能力强等特性，轻松满足精准测距需求，适用于储罐、泵站、下水井、地下管网等多种测距应用场景。

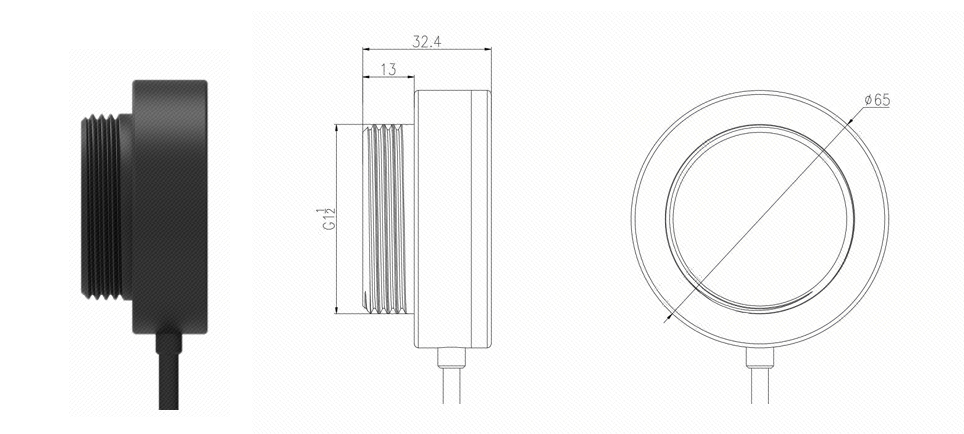

产品尺寸图（单位：MM）

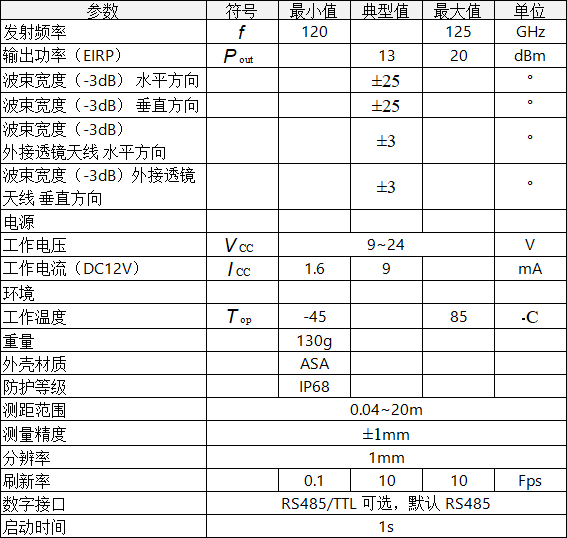

产品特性与参数

说明：

（1）雷达工作频段为120GHz，测距范围最大20米。根据物体RCS的大小，探测距离的最大值会有偏差。

（2）如有全量程高精度要求，请将产品对标高精度产品测试，给出测试数据，后根据测试数据进行标定，标定后可以达到。

（3）雷达出厂默认配置兼容ASCII\MODBUS两种协议，可自行根据相应指令切换协议模式。

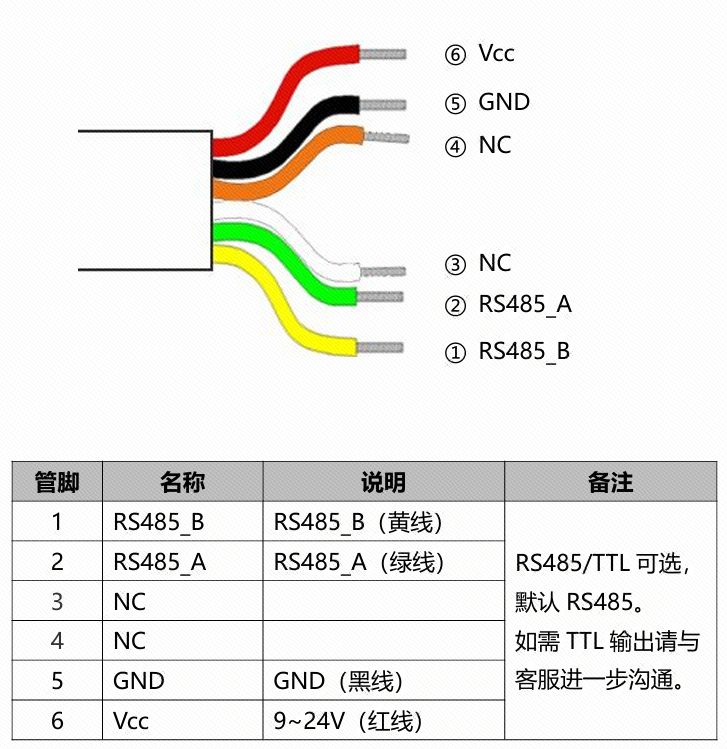

（接线定义图）

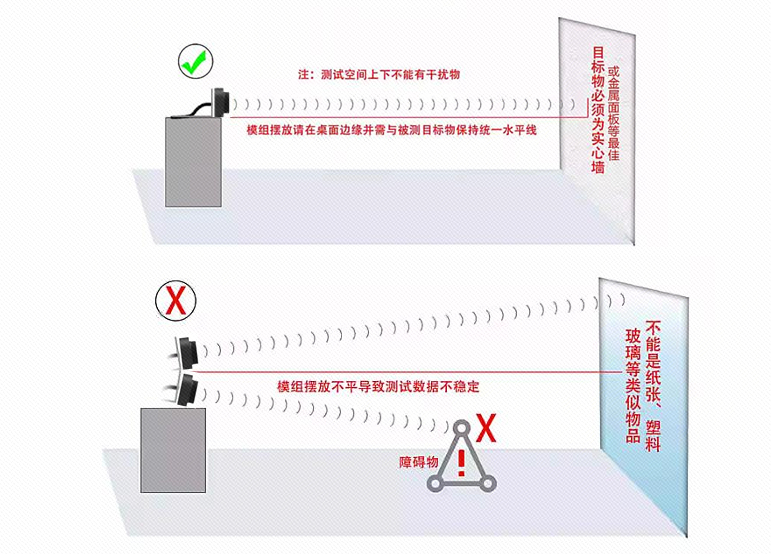

测试注意事项

（1）上位机连接雷达注意事项：确保波特率正确，出厂默认115200；确保供电9-24V，建议稳定在12V；确保 485AB 接线正确。

（2）雷达正对且垂直被测介质（以下简称为介质）。

（3）介质选用高介电常数目标物，以下是首选：水，金属，混凝土墙面或地面。以下是禁忌：塑料，玻璃，纸张， 陶瓷，非混凝土墙体（比如空心墙体）等低介电常数介质。

（4）雷达波传播路径，不能出现比介质更强反射信号的物体，原则上是要确保是空旷的。

（5）雷达与介质距离大于雷达盲区，理论上雷达盲区会随着介质介电常数的增加而增加。

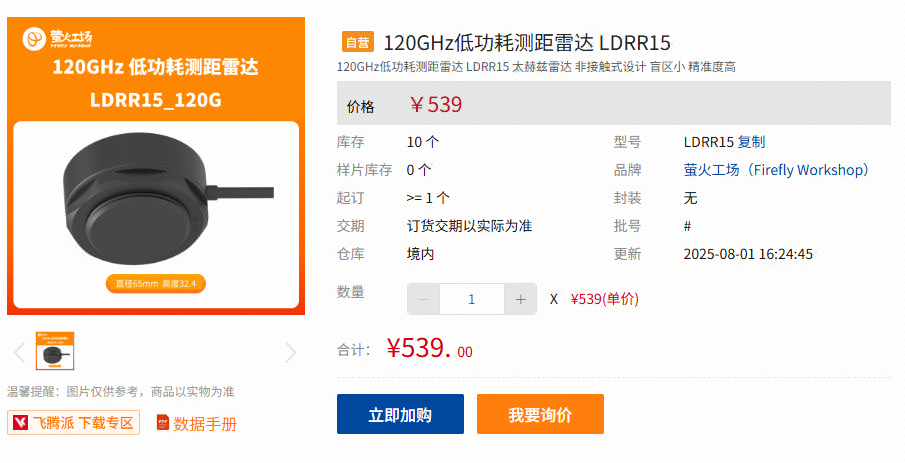

购买通道已开启

还在为繁琐的购买流程烦恼？萤火工场LDRR15现已在商城正式上架销售。从此告别复杂的选购流程烦恼，即刻选购，让项目推进更顺畅！ 🔥仅需539元，实现精准距离监测！

想要了解及购买萤火工场产品，请前往iCEasy商城品牌专区：
