Legion Go S是联想于2025年1月8日在CES 2025发布的第二款游戏掌机产品，其配有8英寸LCD屏，配备microSD卡插槽、音频插孔、以及两个USB4接口，重量为740克，提供白色（Windows版）和紫色（SteamOS版）外观。

Legion Go S可选AMD锐龙Z2 Go或Z1 Extreme处理器，拥有最高32GB 的LPDDR5X内存和最高1TB的PCIe Gen4 SSD存储，搭载55.5瓦时电池，配备65瓦Type-C充电器，可选Steam OS或Windows系统，具有蓝牙5.3和Wi-Fi 6E等配置。

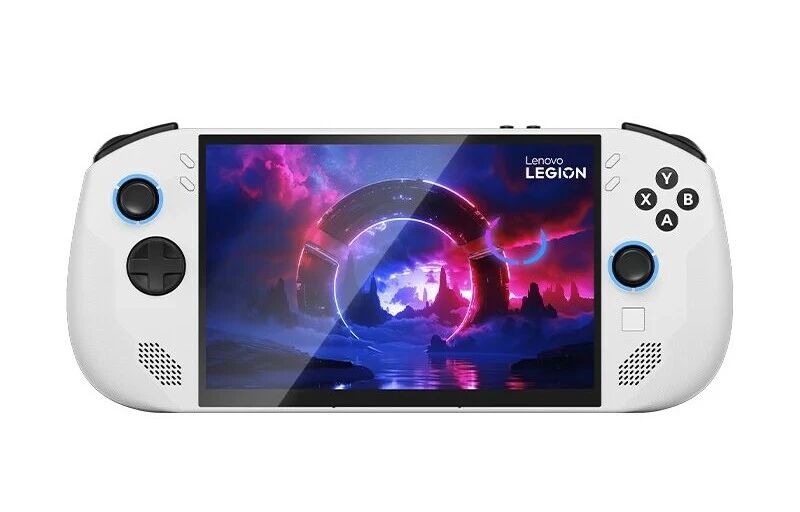

图1 联想Legion Go S

在操作设计方面，采用了一体式手柄设计，配备触控板、双震动马达、RGB霍尔摇杆以及键程可调的扳机键。其中，双震动马达驱动采用了艾为高压Haptic驱动方案，可调键程采用了艾为线性HALL方案，以下是两款芯片的介绍：

高压线性马达驱动

• 供电范围：2.7~5.5V
• 8 KB memory
• 8K/12K/24K/48K输入波形采样率
• 驱动电压最高可升压至11V
• 支持F0检测及追踪
• 集成先进的自动刹车功能
• 集成基于阻抗检测LRA诊断功能
• ＜1ms快速启动时间
• 支持多种播放模式(实时播放/动态波形输入/存储播放/一线控制)
• 保护功能：短路保护，OTP, UVLO，电池保护
• 封装：FCQFN-18L 2.5mm×2mm×0.55mm

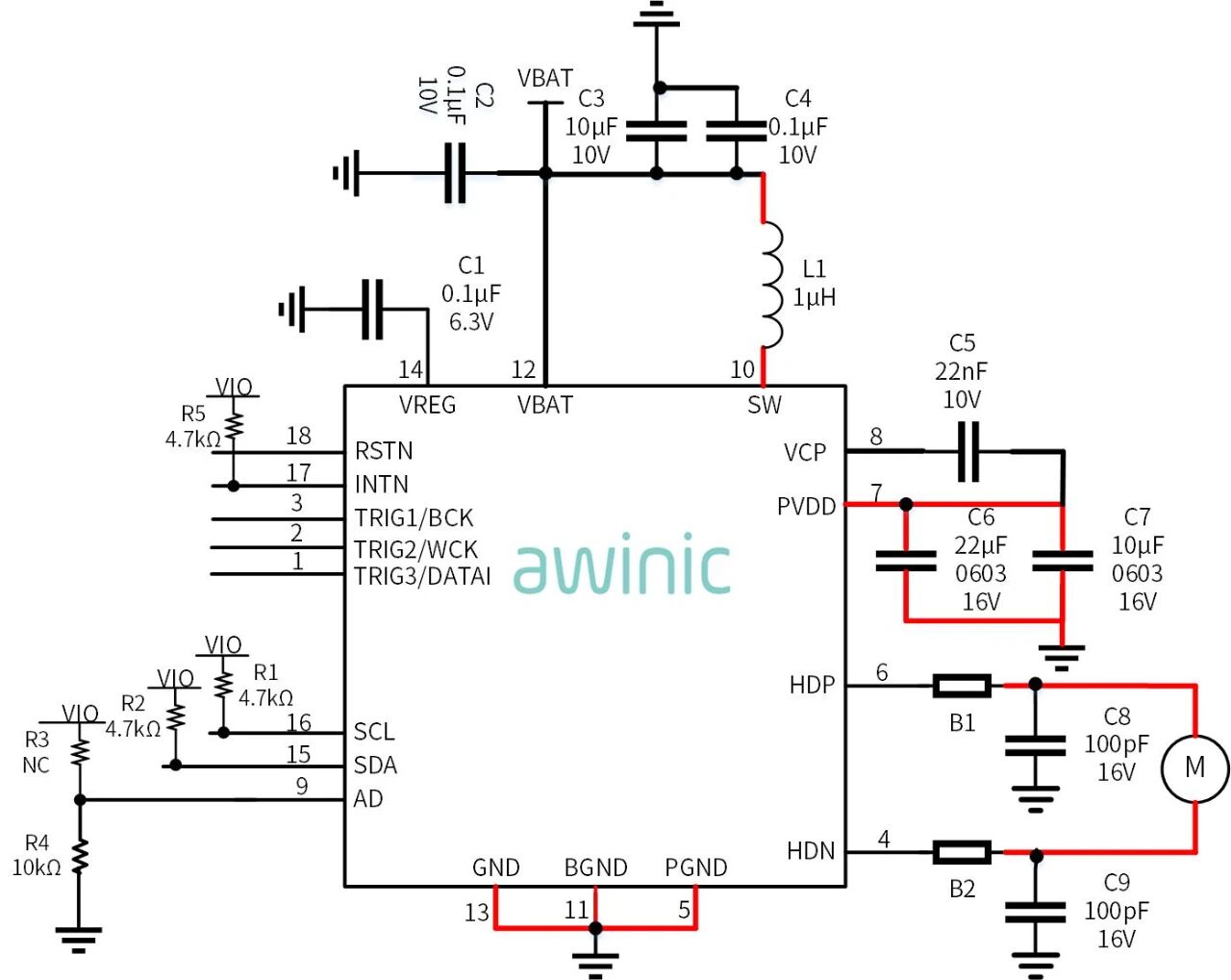

图2 高压马达驱动典型应用电路图

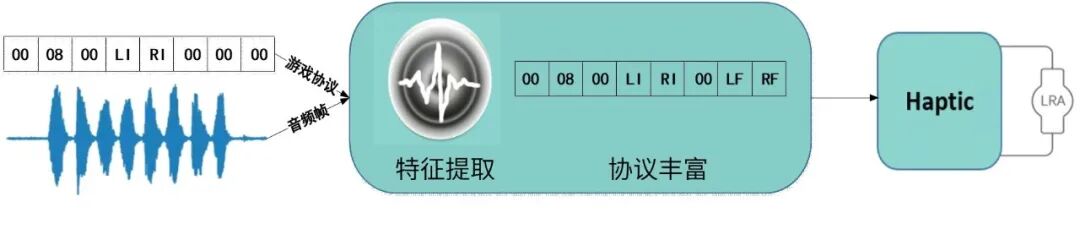

数模龙头艾为电子深耕触觉反馈多年，除了硬件产品外，在算法效果方面，awinicTikTap®雷振子4D游戏算法能够通过游戏协议自带的震动数据、游戏图像、游戏音频等信息源来实现场景化振动。

图3 awinicTikTap®雷振子4D游戏算法

图4 游戏振动数据模式

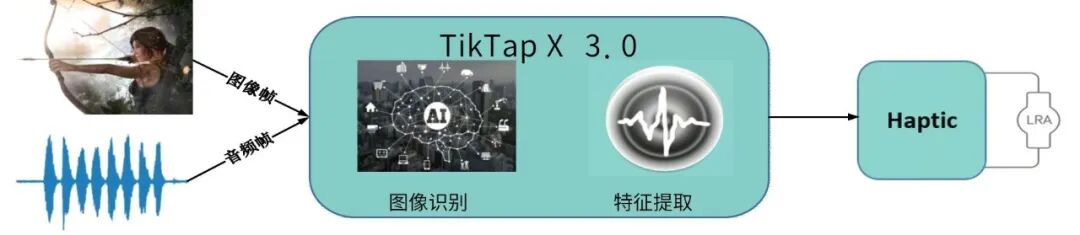

图5 游戏图像+游戏声音模式

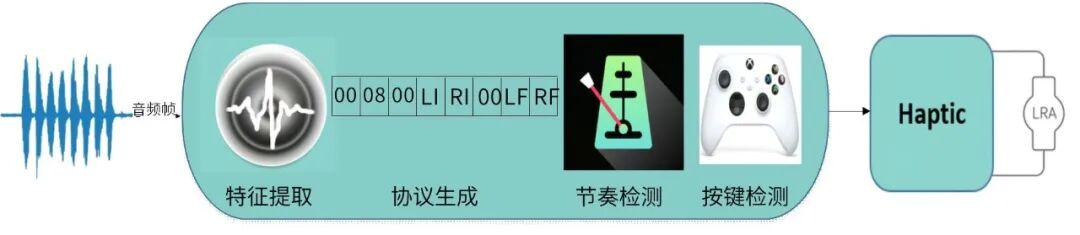

图6 游戏音频流模式

线性HALL

• 模拟电压线性比例输出，默认电压VREF / 2
• VCC范围：2.5V~5.5V
• 低功耗Sleep模式，<1μA
• 灵敏度：1.25mV/G~ 10.0mV/G系列化多档可选
• 工作温度范围：-40℃~125℃
• 封装：WBDFN-6L 3mm × 2mm × 0.75mm

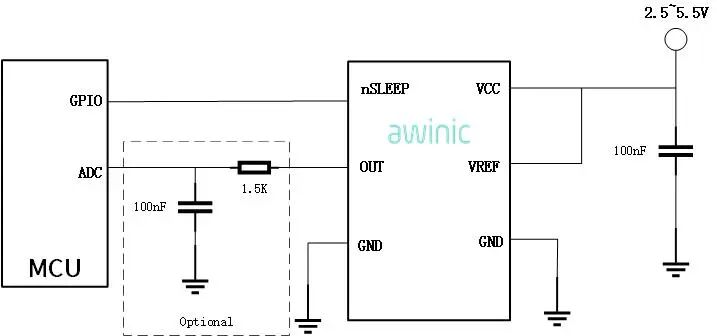

图7  线性HALL应用电路图

除了上述HAPTIC Driver和线性HALL外，艾为游戏掌机应用，有多颗芯片可供选择：

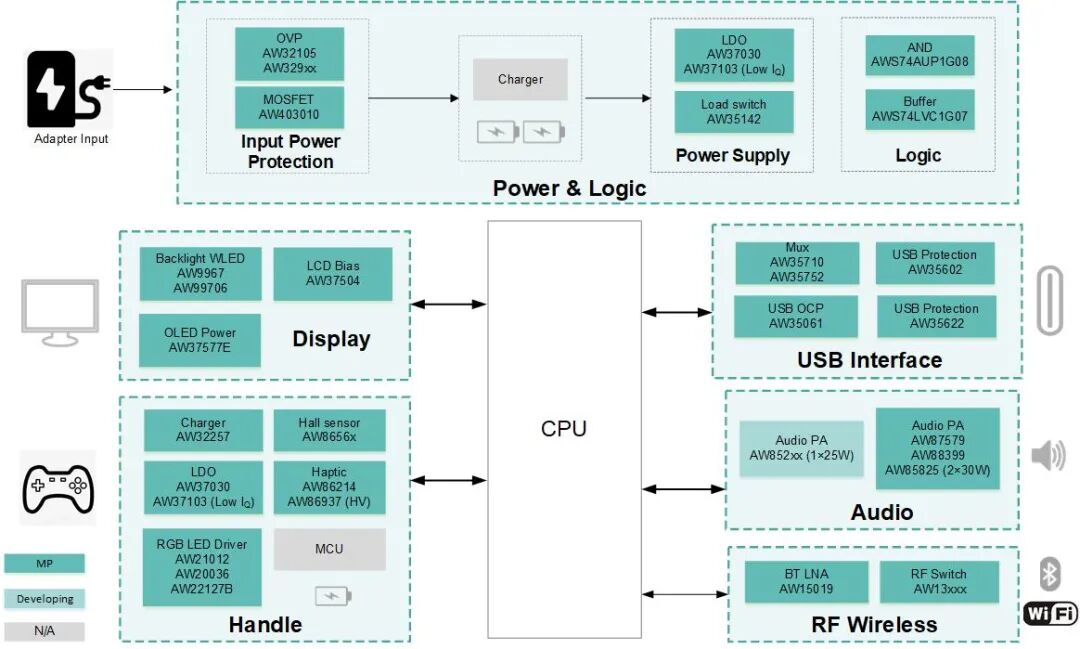

图8  艾为游戏掌机应用框图

下面介绍一下掌机各功能模块应用：

RGB灯氛围：呼吸灯驱动

艾为呼吸灯驱动产品覆盖3~216通道，可呈现超过1600万种色彩变化和呼吸，与游戏画面联动营造更真实的虚拟场景氛围。能够提供驱动芯片+灯效算法调试的一站式解决方案。

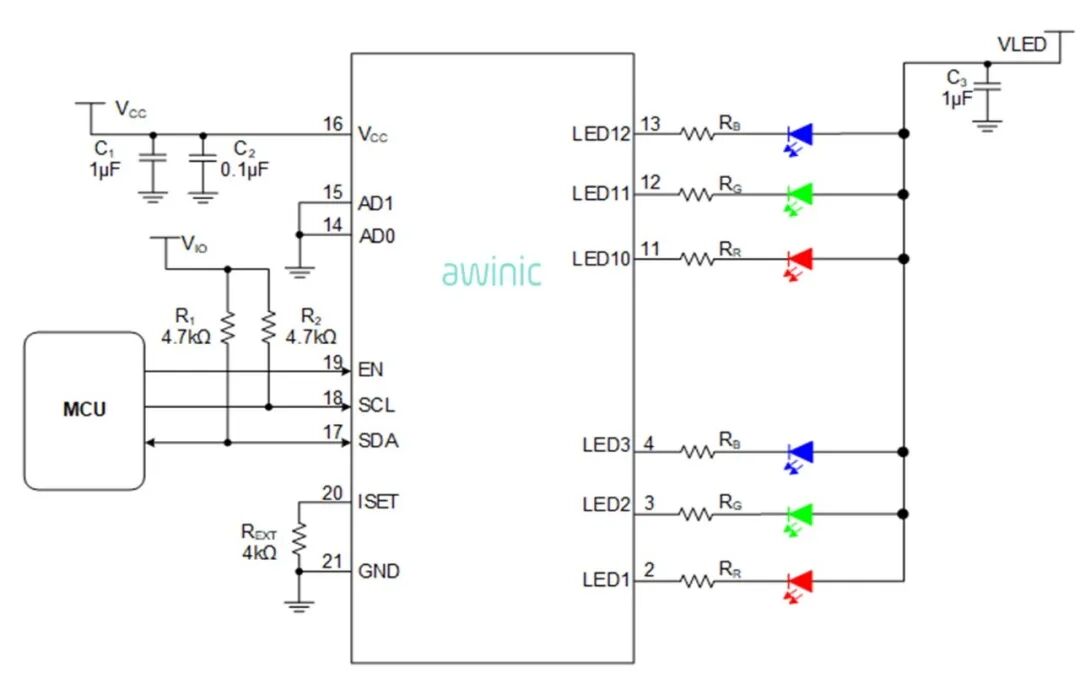

图9 呼吸灯驱动应用电路

图10 艾为彩虹呼吸灯效

图11 艾为炫彩呼吸灯效

喇叭外放：音频功放+音效算法

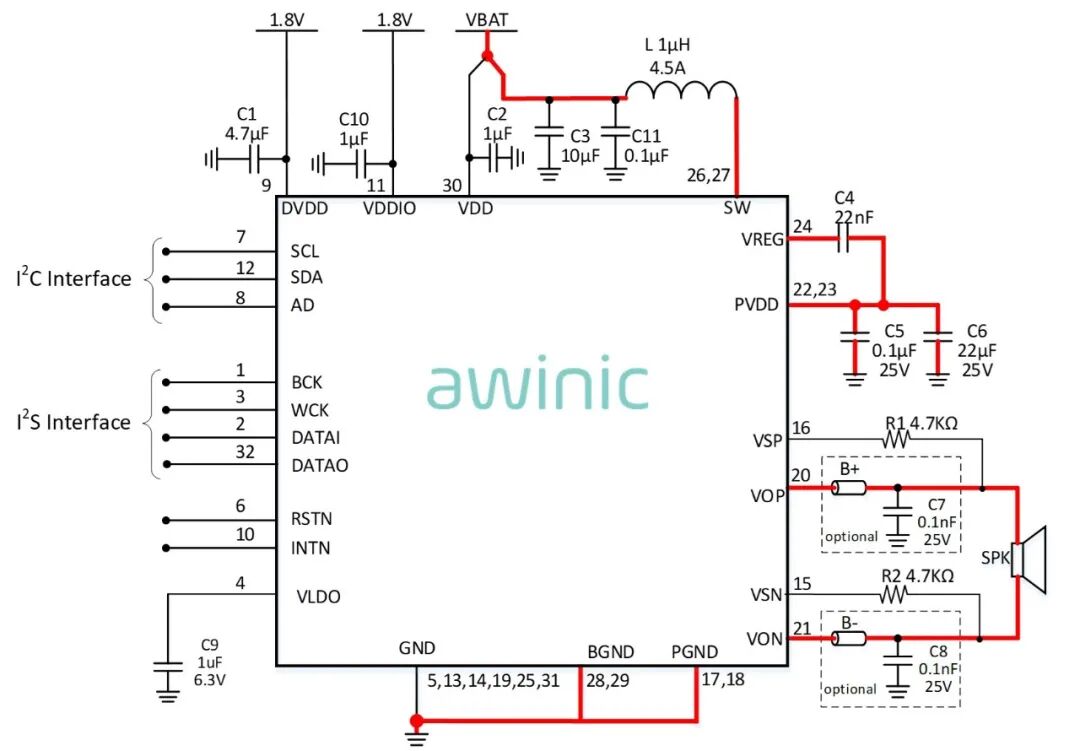

音频功放：自带BOOST升压数字音频功放，内置DSP

图12  音频功放应用电路

音效算法：艾为国民神仙算法awinicSKTune®V7，含基础音效及保护算法，特色音效算法、特色保护算法。

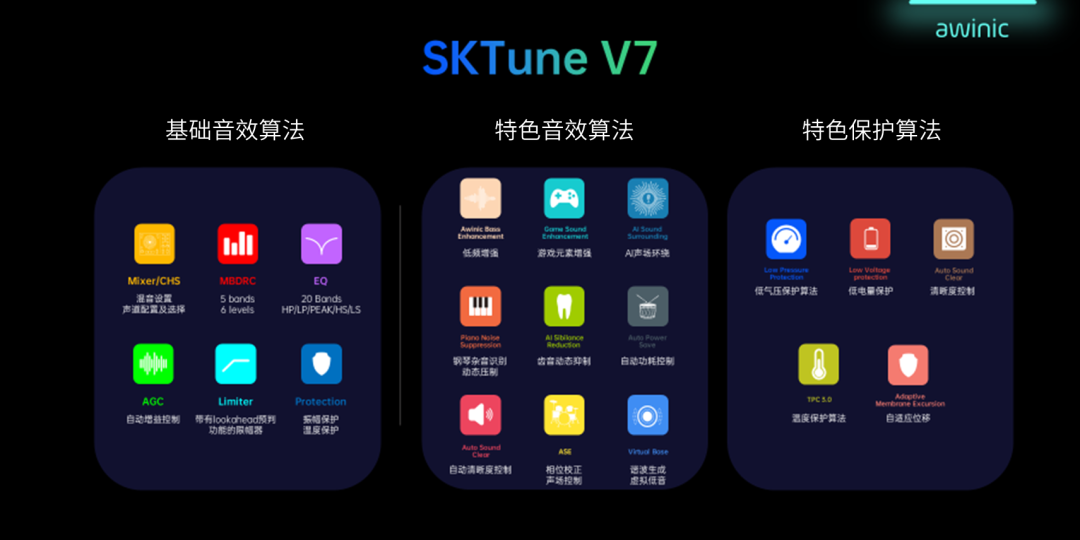

图13  国民神仙算法awinicSKTune®V7

屏幕显示

AMOLED POWER

• 3电源输出，电流能力高达800mA，效率93%，支持1.2V I/O

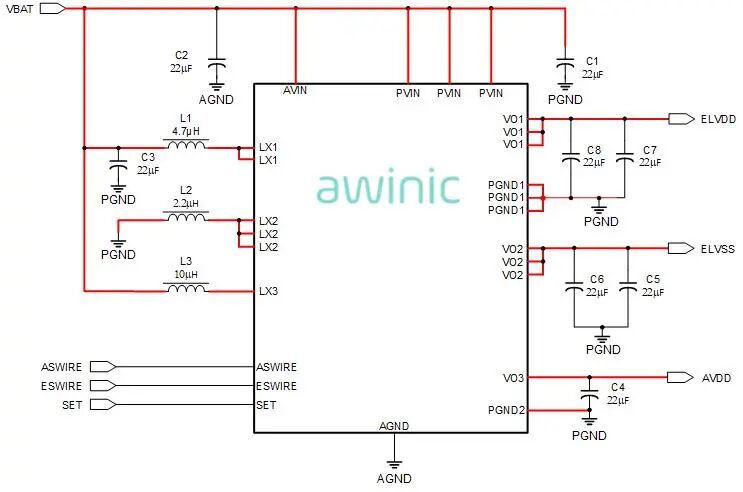

图14  典型应用电路

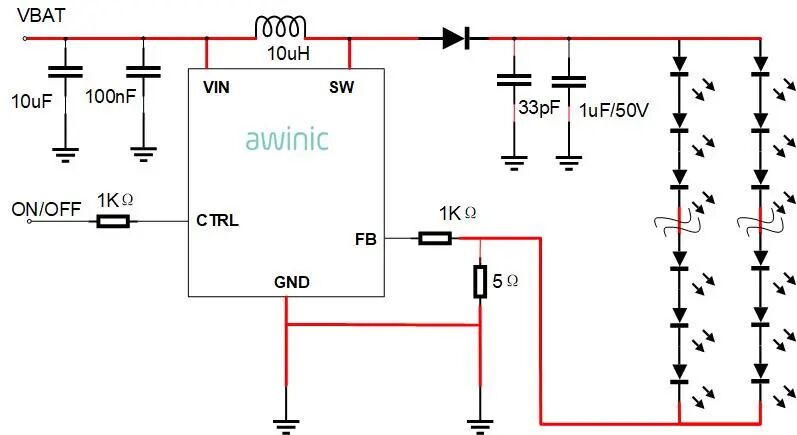

Backlight LED Driver

• 单节电池供电条件下，最高可驱动50颗背光灯
• OVP电压38V，支持最小0.3%占空比，适用于驱动平板及手机等使用LCD屏的终端

图15  典型应用电路

LCD Bias

• 最高可输出±6.5V，电流涵盖100mA~260mA，适用于手机及平板等使用LCD屏的产品

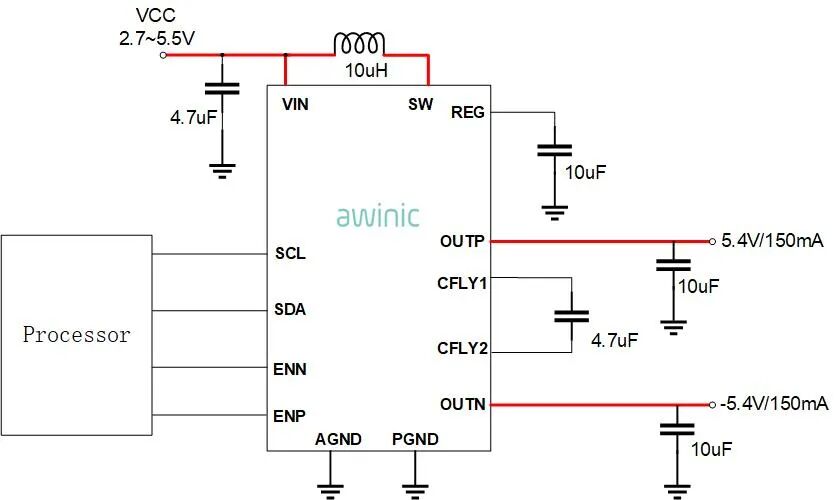

图16  典型应用电路

USB端口防护

VBUS OVP

• VBUS路径双向隔离OVP，阻抗20mΩ，过流5A，适用于笔记本、掌机应用

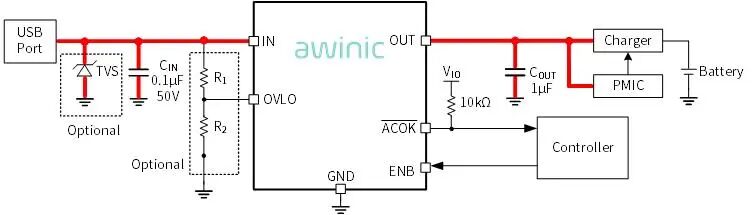

图17  典型应用电路

CC OVP

• 四通道，可用于TYPEC端口，用于保护CC/SBU信号，防止过压损坏。

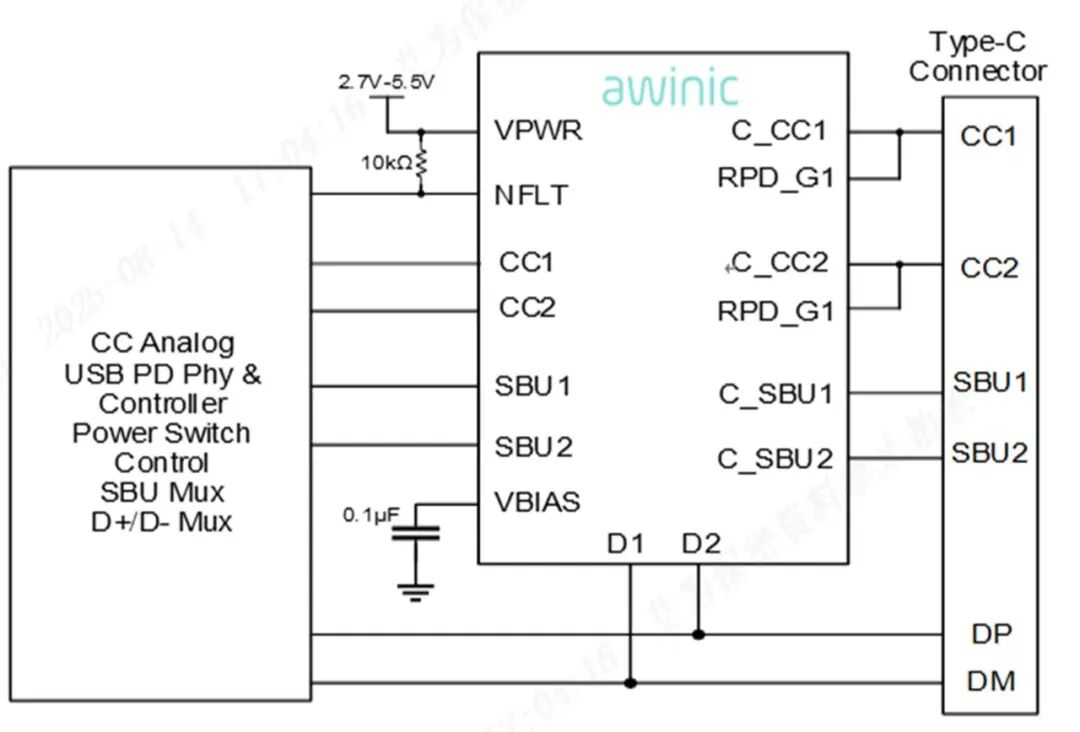

图18  典型应用电路

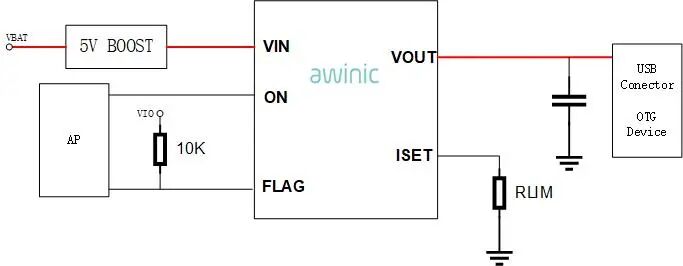

高耐压输出OCP

• 4A OCP, 输出端口耐压可达28V，适用于TYPEC端口对外放电保护。

图19  典型应用电路

通用器件

Loadswitch

• 双通道，可过6A MAX，Rdson低至20mΩ

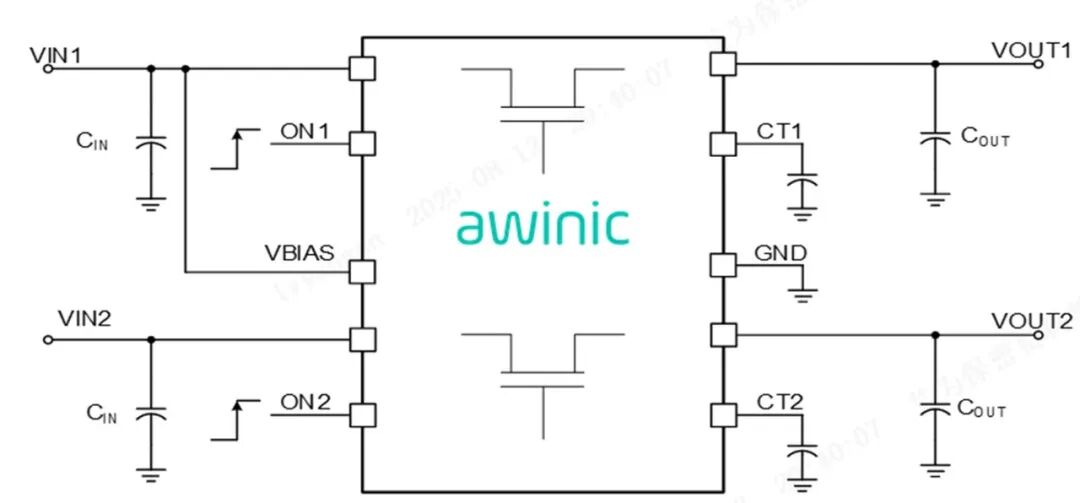

图20  典型应用电路

LDO

• 300mA max，SOT23-5&DFN1*1封装，有低功耗版本和高PSRR版本，电压范围覆盖0.9~3.3V

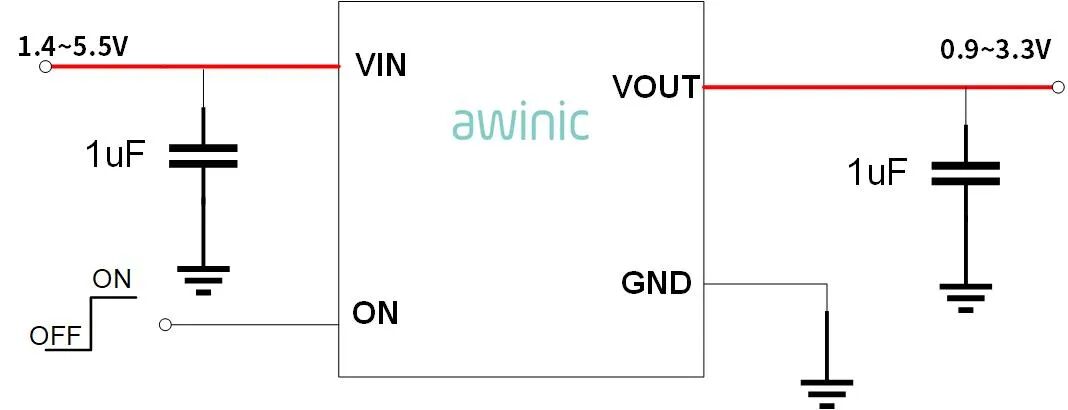

图21  典型应用电路

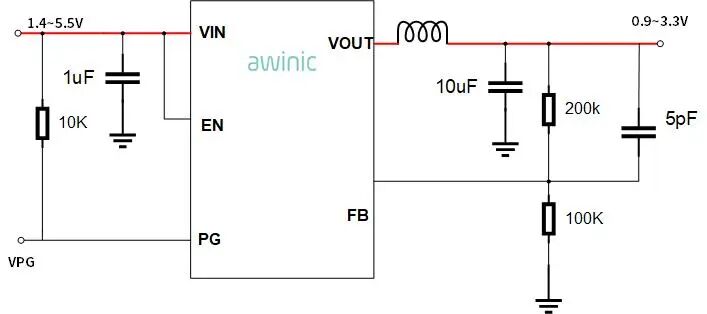

BUCK

• 5V/3A，VOUT可调电压0.9~3.3V，SOT23-5封装

图22  典型应用电路

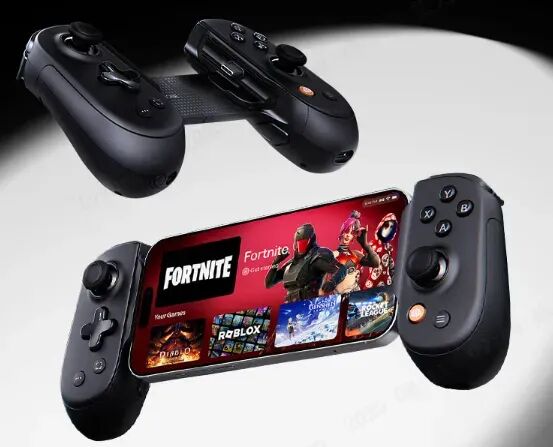

除了在游戏掌机应用外，艾为产品在游戏手柄上同样也有较广泛的应用。比如专注于苹果和安卓手机连接的游戏手柄品牌BACKBONE，通过极简设计、低延迟连接和广泛的兼容性，解决了手机触屏玩游戏的操作不灵活的痛点，广受手游玩家喜爱。其最新发布的Backbone-Pro搭载了5颗艾为芯，包括：VBUS OVP、D+/D- USB2.0开关、低功耗LDO（3颗不同电压）

图23 Backbone-Pro

随着云游戏技术的成熟与硬件性能的迭代，游戏掌机正迈向更广阔的可能性。但无论形态如何演变，其核心始终是对 “玩家体验” 的极致追求。中国数模龙头艾为电子将持续在各产品线深耕，全力打造高品质的模拟、数模混合芯片，为游戏掌机带来更畅快的体验。
