【应用方案】尊界同款氛围感：艾为全场景车载氛围灯方案
当智能座舱迈入“体验为王” 的时代，车内灯光早已跳脱 “照明工具” 的单一属性——它既是氛围的营造者、情绪的传递者，更是串联人与车的 “情感纽带”。
当旋律在座舱内流淌，灯光便随之律动，细碎光影在中控、门板的内饰肌理间穿梭漫延；原本冰冷的驾驶空间，瞬间被赋予了温度与节奏，驾驶体验也从单纯的 “代步出行”，升华为一场与车共鸣的沉浸式感官之旅。如今的汽车照明，早已告别 “有无” 的基础需求，正朝着 “舒适质感与高阶体验共生” 的方向持续进阶。
以 “尊界” 车型为例，其凭借创新光学设计与人性化灯光交互逻辑，将车内视觉体验推向新高度。中国数模龙头艾为电子为这类高端智能座舱打造全场景氛围灯解决方案，为 “光” 赋予更细腻的表达。
1. 扶手+扬声器氛围灯：随音联动，光影交互

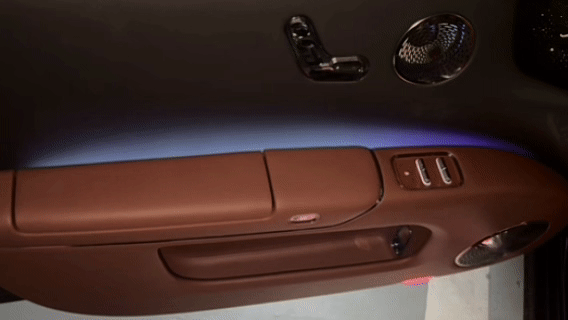

图1 侧边门氛围灯

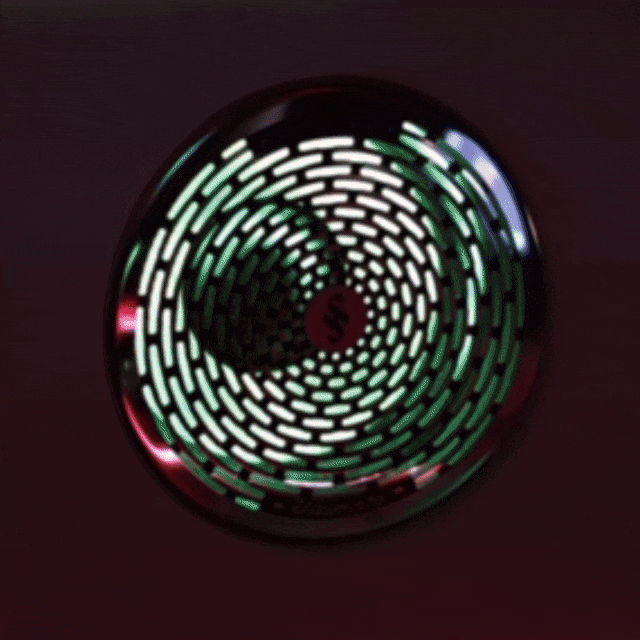

图2 扬声器氛围灯
侧边门氛围灯：光影反射+律动交互，打造沉浸式氛围。侧边门氛围灯并未采用直白的直射发光，而是通过 “光源投射至结构件再反射” 的设计，让光线更柔和、更具层次感，避免了直射光的刺眼感，营造出环抱式的座舱氛围。
同时，它具备声光律动功能，灯光可实时捕捉音乐节奏切换色彩与明暗，让听觉享受同步转化为视觉互动，让每一次听歌都成为沉浸式体验。
扬声器氛围灯：打破固有形态，用灯光提升部件高级感。扬声器彻底摆脱了 “仅负责发声” 的固定认知，在结构设计中融入了氛围灯元素。灯光与扬声器本体巧妙结合，不仅通过色彩变化丰富了座舱视觉层次，更让原本低调的扬声器成为座舱内的 “视觉亮点”，直接提升了内饰部件的精致度与整车高级感。
针对这两个部位的设计需求，艾为提供的方案可精准适配：既能支撑侧边门氛围灯的 “光影反射控制” 与 “声光律动算法”，也能满足扬声器氛围灯的 “小型化光源集成” 与 “色彩稳定性” 需求，从技术端保障了两处设计的体验落地。
单路氛围灯方案

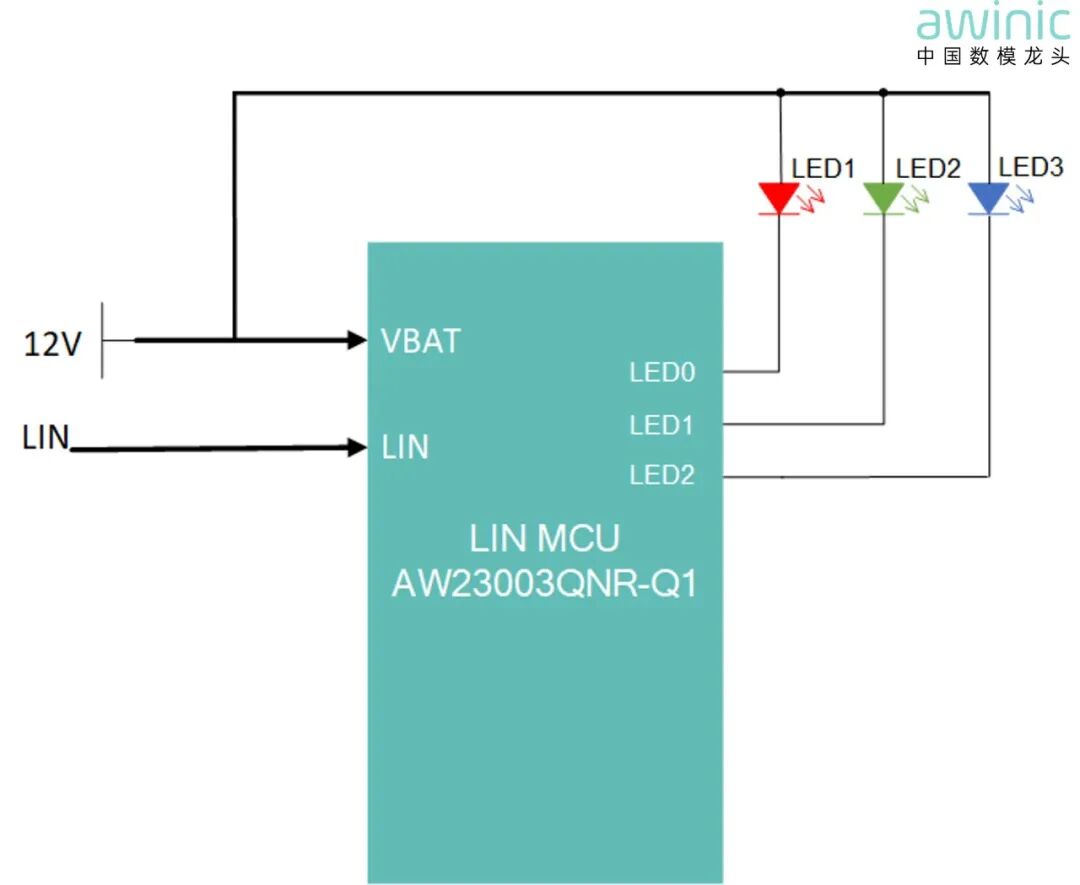

图3 AW23003QNR-Q1功能框图
方案特点：AW23003QNR-Q1单路最大60mA驱动能力，支持分时复用，低EMI，无啸叫，低温升，已通过ACE-Q100 Grade1，ISO7637，ISO17987-6，ISO17987-7等车规认证，契合汽车电子高可靠性要求。
同时配套完整SDK，含温度补偿、颜色校准功能，直接提供声光律动解决方案，简化开发、降低成本。
适用场景：内饰氛围灯，脚踢氛围灯，侧边门氛围灯，中控氛围灯
多路氛围灯方案

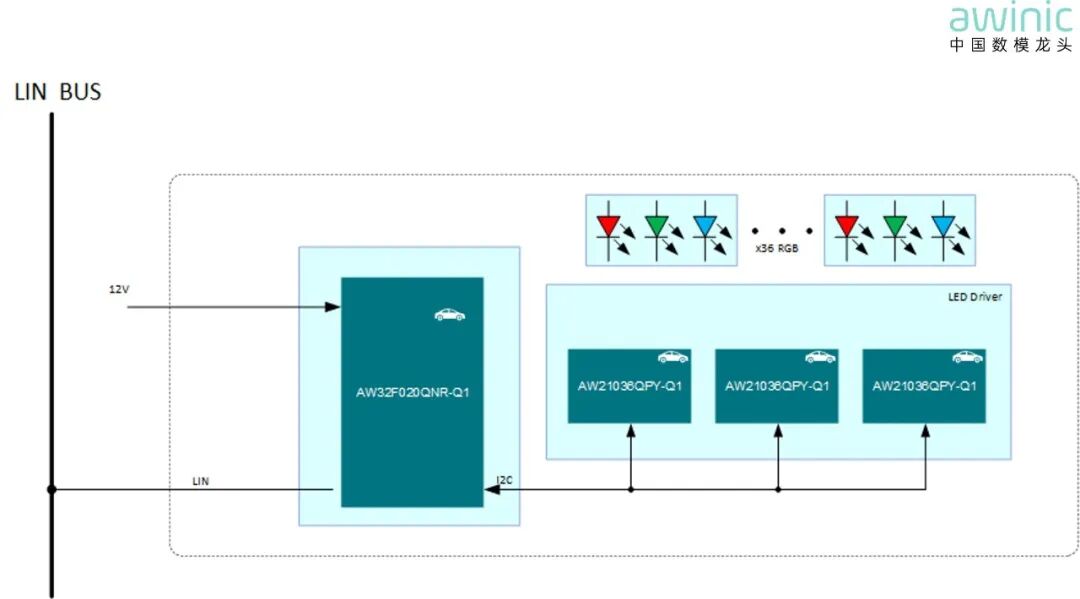

图4 动态氛围灯方案
方案特点：支持LIN通讯，支持多颗LED Driver组合显示，单个AW21036支持12颗RGB，单个I²C总线上支持48颗RGB，每个LED最大支持50mA，总体方案低EMI，无啸叫。提供声光律动算法，温度补偿，颜色校准算法。
适用场景：侧边动态氛围灯，扬声器氛围灯等多灯珠场景
2. Logo 灯+门把手灯+迎宾灯：光影联动，质感升级

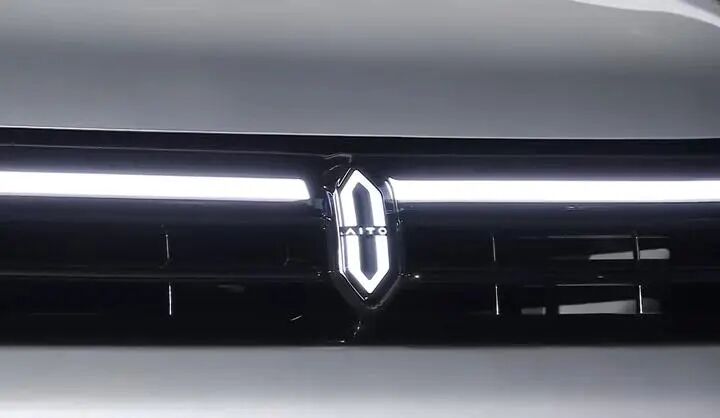

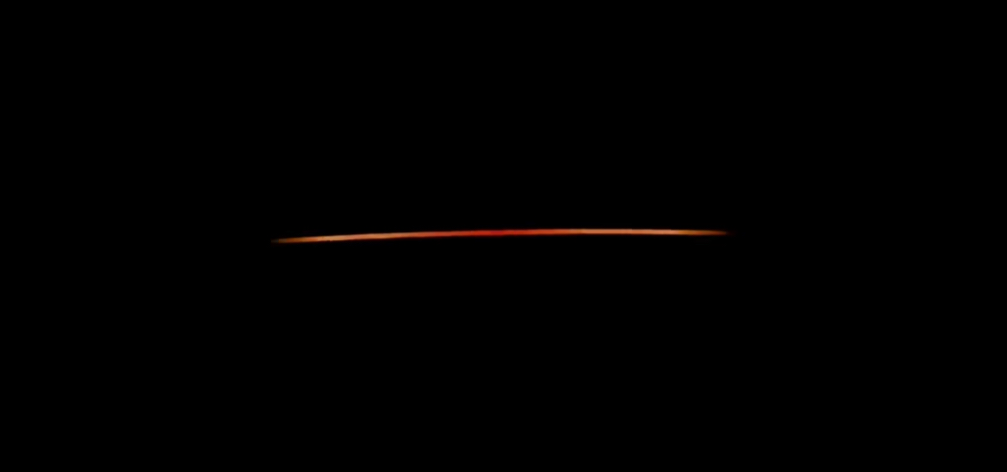

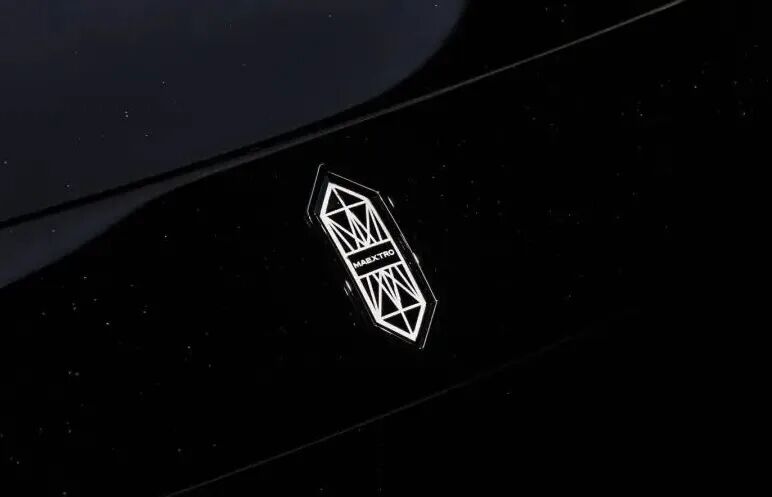

图5-6 Logo灯

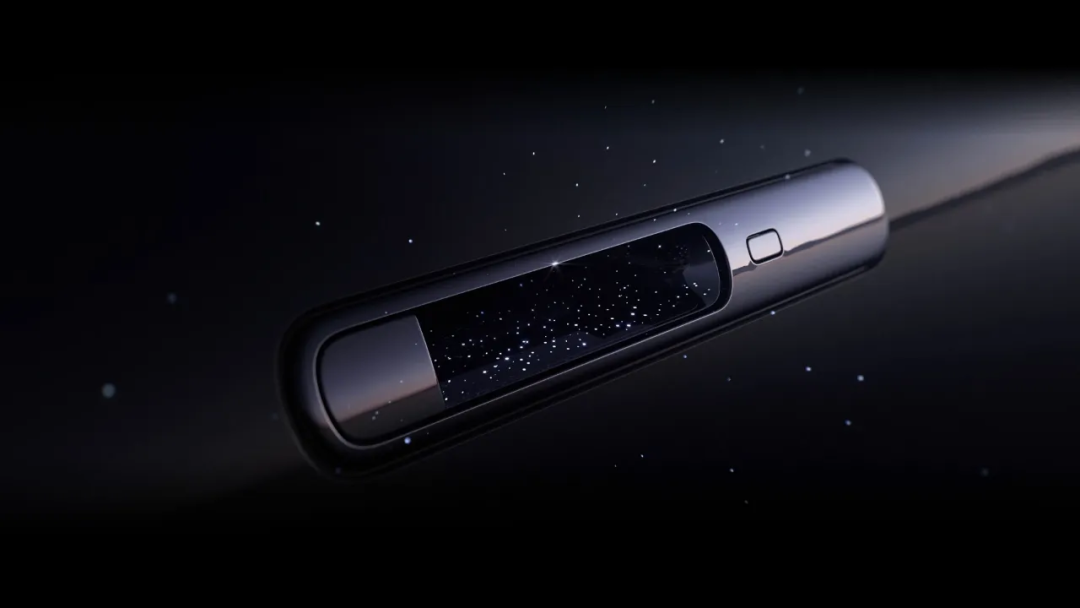

图7 门把手灯

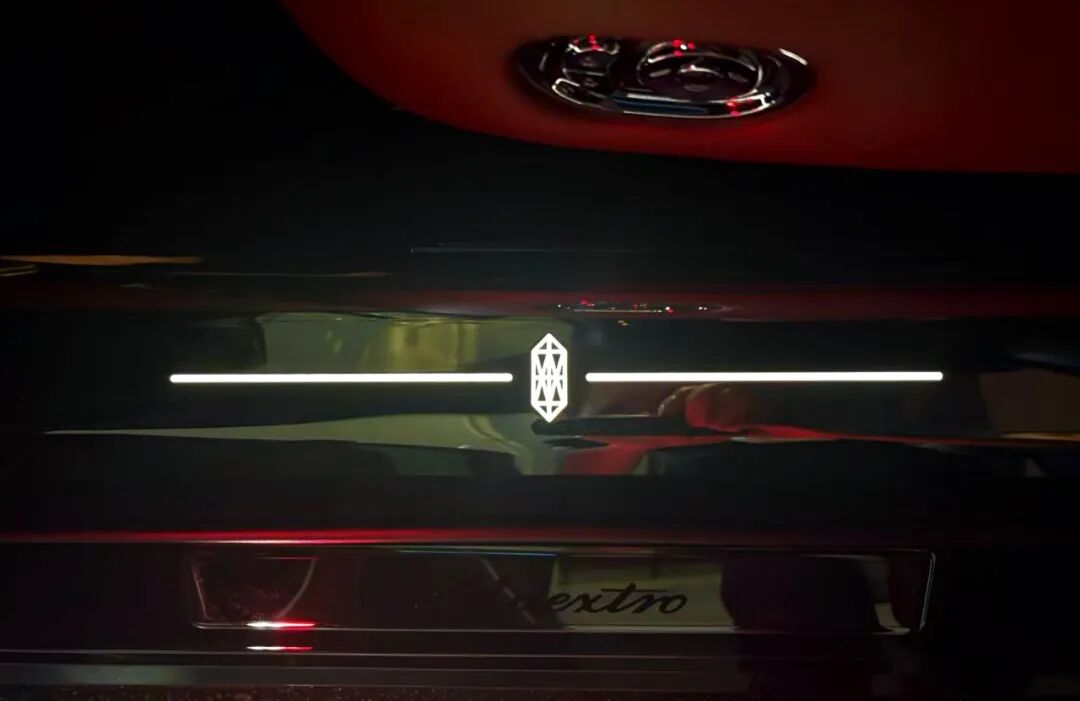

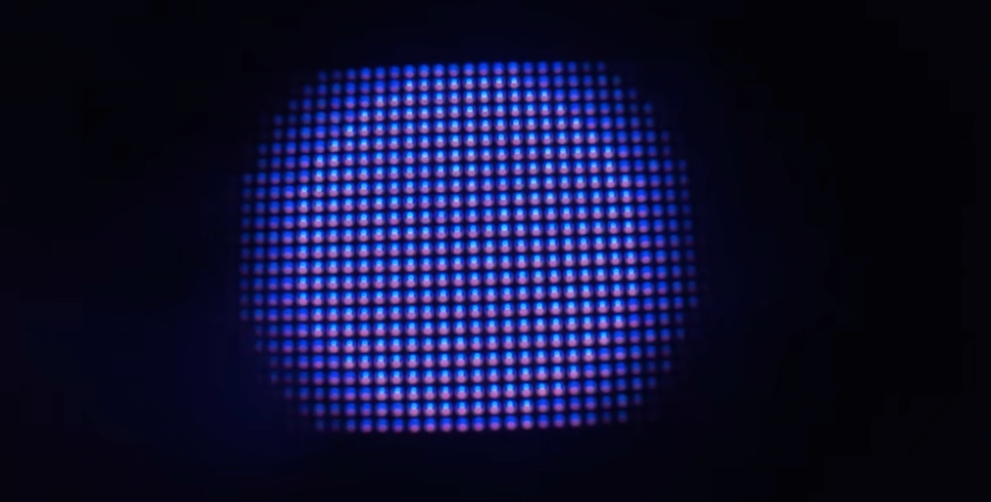

图8 脚踏迎宾灯
艾为适配方案

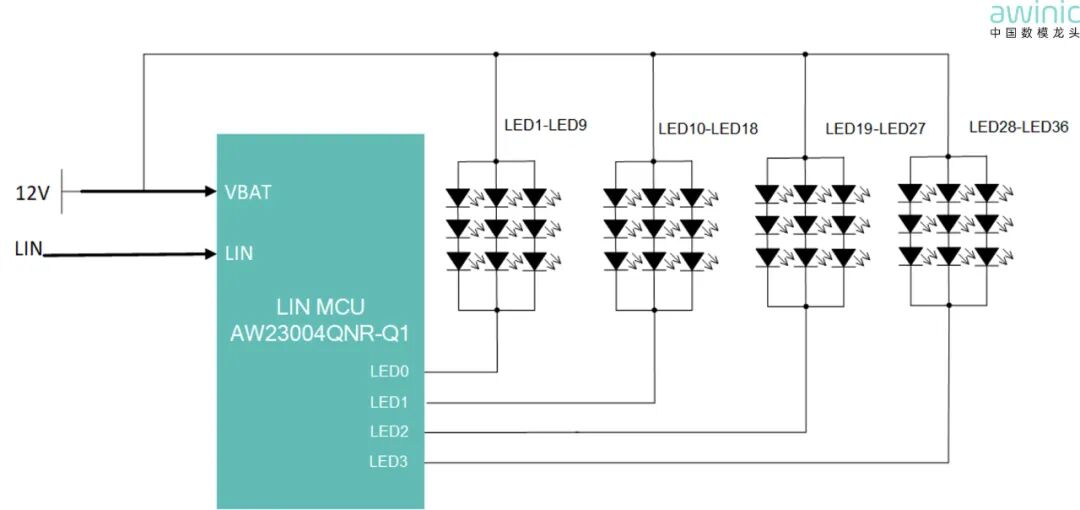

方案特点：AW23004QNR-Q1单路具备最大60mA驱动能力，在12V供电场景下，通常可串联3颗 LED（具体数量需根据LED实际正向节压动态调整）。
当前示意图中，每路 LED 采用 “3串3并” 的拓扑结构设计：串联回路确保电流一致性，并联支路则实现电流分流，结合单路 60mA 的驱动上限，最终使单颗 LED 的工作电流稳定在 20mA，兼顾亮度与功耗平衡。
该方案具备高度灵活性：若需扩展 LED 数量以满足更丰富的光效需求，只需结合 LED 的正向节压参数与目标驱动电流，通过调整灯珠的串并联组合方式，即可实现精准适配，充分覆盖不同场景下的应用需求。
适用场景：logo灯，迎宾脚踏灯等单色大电流场景
3. 艾为声光律动算法：灯随音动，沉浸体验
demo1
demo2
4. 艾为呼吸灯产品驱动介绍
中国数模龙头艾为电子坐拥丰富的呼吸灯驱动芯片家族。即便面对多样的 LED 路数配置，其芯片仍能稳定保持卓越的降噪性能，全方位覆盖多元化场景的设计诉求，为各类应用提供灵活可靠的技术支撑。
若您需深入了解其他型号的详细参数与适配场景，欢迎参考下方产品选型表，获取精准选型指引。
| Part Number | Led Dot Number | Auto Breath Pattern | Control Interface | Package |
|---|---|---|---|---|
| AW23003QNR-Q1 | 3 | YES | LIN | QFN 4X4-20L |
| AW23004QNR-Q1 | 4 | YES | LIN | QFN 4X4-20L |
| AW32F020QNR-Q1 | 4 | YES | LIN\I²C\SPI\UART | QFN 5X5-32L |
| AW21036QPY-Q1 | 36 | YES | I²C | QFP 7X7 - 48L |
| AW25036QNR | 12X3 = 36 | YES | I²C | QFN 3X3-20L |
| AW25072SQNR | 18X4 = 72 | YES | I²C\SPI | QFN 4X4-32L |
| AW20144QNR | 18X8 = 144 | YES | I²C | QFN 5X5-40L |
| AW20198QNR | 18X11 = 198 | YES | I²C | QFN 5X5-40L |
| AW20216QNR | 18X12 = 216 | YES | I²C | QFN 5X5-44L |
| AW20144SQNR | 18X8 = 144 | YES | SPI | QFN 5X5-40L |
| AW20198SQNR | 18X11 = 198 | YES | SPI | QFN 5X5-40L |
| AW20216SQNR | 18X12 = 216 | YES | SPI | QFN 5X5-44L |
关于艾为
中国数模龙头上海艾为电子技术股份有限公司创立于2008年，专注于高性能数模混合信号、电源管理、信号链等IC设计，2021年8月在上交所科创板成功上市，股票代码为688798。艾为电子累计拥有40多种产品子类、产品型号总计近2000款，产品的性能和品质处于业内领先水平。公司产品广泛应用于消费电子、工业互联和汽车市场，包含智能手机、平板电脑、笔记本电脑、智能穿戴、智能音箱、智能家电、移动支付、物联网、AI教育、智能玩具、服务器、新能源、机器人、无人机、安防、汽车电子等领域。
艾为电子始终坚持高质量研发投入，引领产品技术创新，近年复合研发投入占营收比例超15%，技术人员占比超过70%，累计取得国内外各种知识产权1500余项。
艾为电子获评国家企业技术中心、音频制造业单项冠军企业、国家知识产权优势企业，国家高新区上市公司创新百强榜，上海市创新型企业总部、上海市质量金奖、上海市级设计创新中心、上海市智能音频芯片技术创新中心、上海硬核科技企业TOP100榜单等资质荣誉。
