随着高通旗舰平台全面推行 1.2V I/O电平标准，移动设备对低电压、高精度传感器的需求已跃升为行业刚需。传统霍尔开关（Hall Switch）在 3.3V/1.8V 电平兼容性与静态功耗瓶颈上的局限日益凸显——不仅徒增系统设计复杂度，更与终端设备追求的“长效续航”和“空间精简”目标背道而驰。
直面这一技术代际挑战，数模龙头艾为电子的Hyper-Hall ™ X系列霍尔传感器又新增家族成员AW86503EDC。以全电压域自适应1.08V-3.6V 供电为核心突破，并且通过 晶圆级MCC 校准修调 与 温度补偿算法 双引擎驱动，将磁感应阈值一致性压缩至 ±8% 行业新极值，实现磁感应精度跃升，为智能手机、折叠屏转轴、TWS耳机等平台终端，提供兼具“能耗革命”与“设计自由”的磁传感解决方案。
01 产品特点
- 工作电压：1.08~3.6V
- 平均功耗：≤1uA
- 支持单双极型磁场检测
- Push Pull 输出
- 支持MCC 磁阈值校准
- 内置温度补偿算法

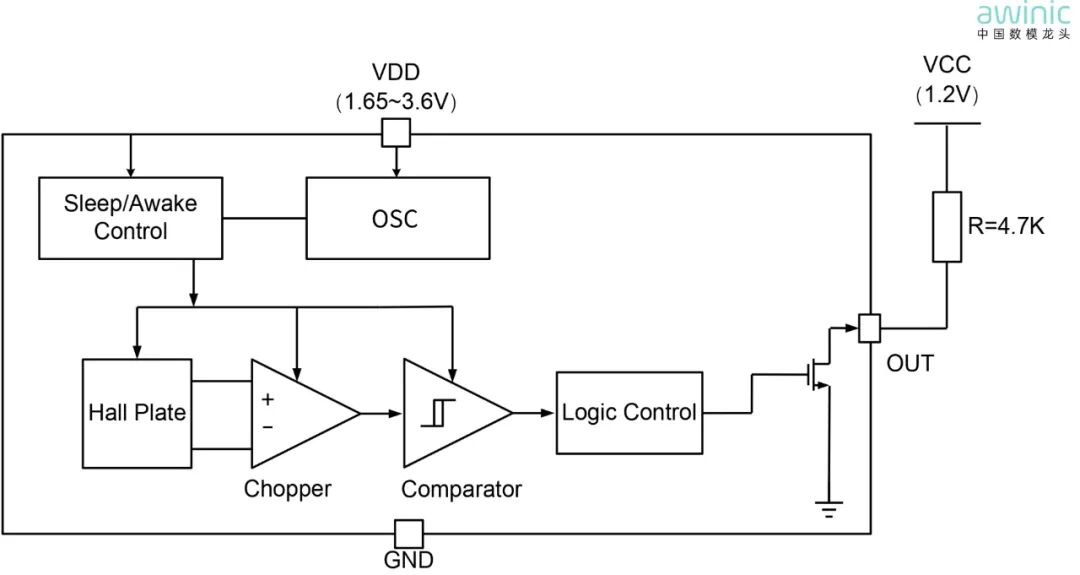

图1 Hyper-Hall Push Pull 架构
图2 传统Open Drian 架构
针对低压低功耗，长续航应用AW86503EDC 采用了艾为新一代Hyper-Hall Push Pull 架构相比传统Open Drian 架构功耗降低超100倍+以上，并在系统应用中节省一路供电电源。让系统应用更灵活高效。
02 晶圆级MCC阈值校准技术
传统霍尔开关的行业之痛
霍尔元件由半导体材料（如Si 、GaAs）制成 材料纯度、掺杂均匀性及制造工艺直接影响霍尔电势的一致性，另外其载流子浓度、迁移率及电阻率随温度变化显著，材料电学特性非线性偏移都会引起磁学阈值Bop/Brp 的偏移，再加上封装应力等因素交织作用，导致传统霍尔开关阈值一致性难以突破±30%典型离散范围。直接导致设备开合角度波动范围超过±15%——这意味着折叠屏手机、笔记本电脑开合角度一致性差，TWS 耳机误触发等体验硬伤，更可能成为量产良率与售后成本的隐形杀手。
艾为MCC 磁校准技术的破局之力
通过晶圆级MCC（Magnetic Self-Consistent Calibration）校准与温度补偿双引擎驱动，我们将磁感应阈值一致性压缩到±8%的行业新极值，实现三大维度收益升级：
精准操控： 开合角度波动≤5%，赋予折叠屏手机，PC 电脑“每一次开合如丝顺滑” 的旗舰级体验
高可靠性：TWS 耳机开盖识别准确率提升至99.98%，杜绝“开盖无反应”尴尬场景
成本革命：提升整机量产直通率并降低售后故障，让终端品质与利润实现双赢

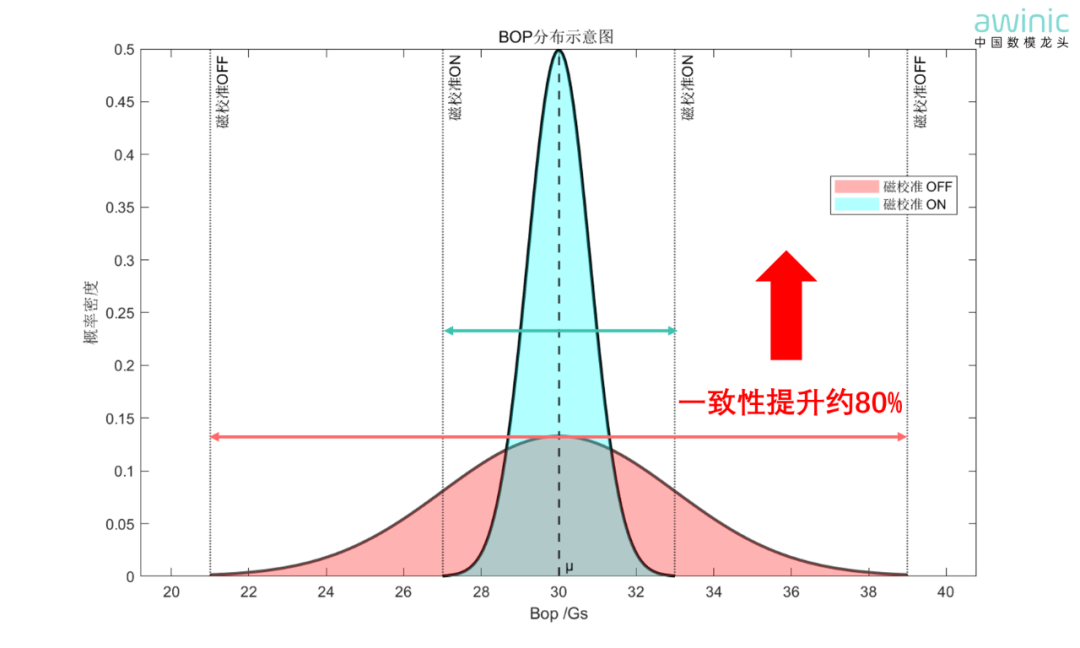

图3 MCC 磁阈值校准技术
| Part No. | Pole Type | VDD (V) | IDD_AVG (μA) | Sensitivity Bop (G) | Sensitivity Brp (G) | Output Type | Package (mm) |
|---|---|---|---|---|---|---|---|
| AW86501BBC | Omnipolar | 2.0~3.6 | 0.07 | 18 | 11 | Push Pull | DFN1010 |
| AW86501EDC | Uniplar | 1.08~3.6 | 1 | 28 | 18 | Push Pull | DFN1010 |
| AW86501FDC | Uniplar | 1.08~3.6 | 3 | 28 | 18 | Push Pull | DFN1114 |
| AW86502EBC | Omnipolar | 1.08~3.6 | 1 | 30 | 23 | Push Pull | SOT23-3 |
| AW86503EDC | Uniplar | 1.08~3.6 | 1 | 37 | 27 | Push Pull | DFN1114 |
| AW86510EB | Omnipolar | 1.65~5.5 | 0.8 | 18 | 9 | Push Pull | SOT23-3 |
| AW86510EDC | Uniplar | 1.65~5.5 | 0.8 | 18 | 9 | Push Pull | DFN1010 |
| AW86511EDN | Uniplar | 1.65~5.5 | 0.8 | 25 | 18 | Open Drian | DFN1010 |
| AW86511EBC | Omnipolar | 1.65~5.5 | 0.8 | 25 | 18 | Push Pull | FC0.8*0.8 |
| AW86512EB | Omnipolar | 1.65~5.5 | 0.8 | 33 | 23 | Push Pull | DFN1216 |
| AW86513EB | Omnipolar | 1.65~5.5 | 0.8 | 37 | 27 | Push Pull | SOT23-3 |
| AW86514EB | Omnipolar | 1.65~5.5 | 0.8 | 40 | 30 | Push Pull | SOT23-3 |
| AW86515EB | Omnipolar | 1.65~55 | 0.8 | 60 | 50 | Push Pull | DFN1216 |
| AW86515EDC | Uniplar | 1.65~5.5 | 0.8 | 63 | 54 | Push Pull | FC0.8*0.8 |
| AW86516EB | Omnipolar | 1.65~5.5 | 0.8 | 70 | 50 | Push Pull | DFN1216 |
| AW86517EB | Omnipolar | 1.65~5.5 | 0.8 | 90 | 70 | Push Pull | SOT23-3 |
| AW86521AS | Uniplar | 2.7~32 | / | 35 | 20 | Open Drian | SOT23-3 |
| AW86532AF | Latch | 2.7~32 | / | 25 | -25 | Open Drian | TO-92S |
| AW86533AF | Latch | 2.7~32 | / | 45 | -45 | Open Drian | SOT23-3 |
表1 艾为Hall Switch产品推荐
