当键盘学会用光与你交流，每一次游戏，都像是一位默契的队友在与你并肩作战。

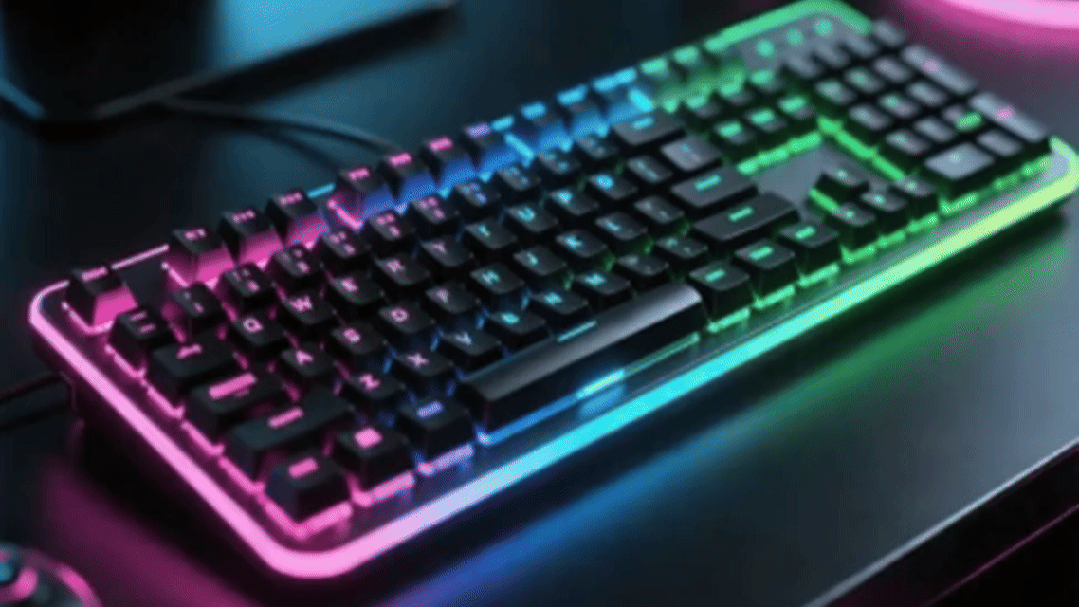

图1 电竞键盘灯效效果
随着电竞体验不断升级，灯光早已不只是装饰——它成为操作的延伸、情绪的共鸣、战术的注解。数模龙头艾为电子深耕呼吸灯产品15余年，艾为灯语®更在行业树立灯效标杆，助力电竞键盘真正“会呼吸”，全面升级游戏体验。
灯语交互，默契辅助
- 状态可视化，战况一目了然血量告急、大招就绪、连击达成......以不同颜色清晰关键游戏状态，无需紧盯屏幕，关键状态，余光即知；
- 场景自适应，沉浸感全面拉满游戏角色、地图场景切换，都能设计专属色彩方案，增强游戏世界的沉浸感；
- 声光同尘，灯随音动节奏大师键盘光效实时响应游戏内声音，音乐节奏驱动全局色彩波浪。构建全局声光战场。

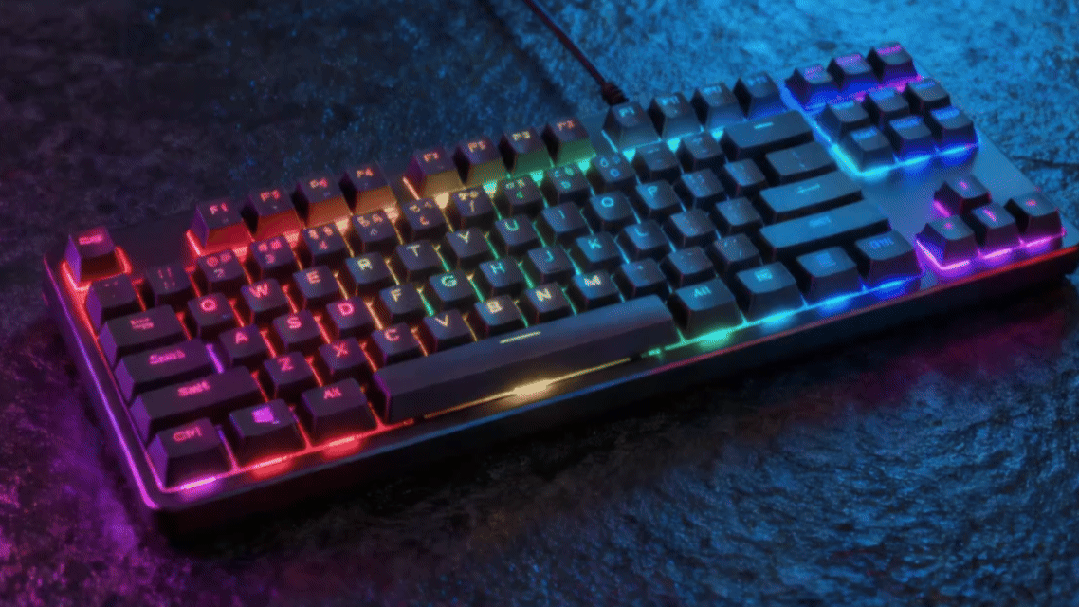

图2 电竞键盘灯效效果
艾为推荐方案
AW20216SQNR作为艾为灯语®系列的重磅产品，驱动多达216路LED（72颗RGB灯珠），支持1680万全彩混色和256级细腻亮度调节。采用高性能消鬼影、低EMI、啸叫抑制等技术， 同时支持10MHz高速SPI接口，为电竞外设打造高端灯效提供优异的解决方案。

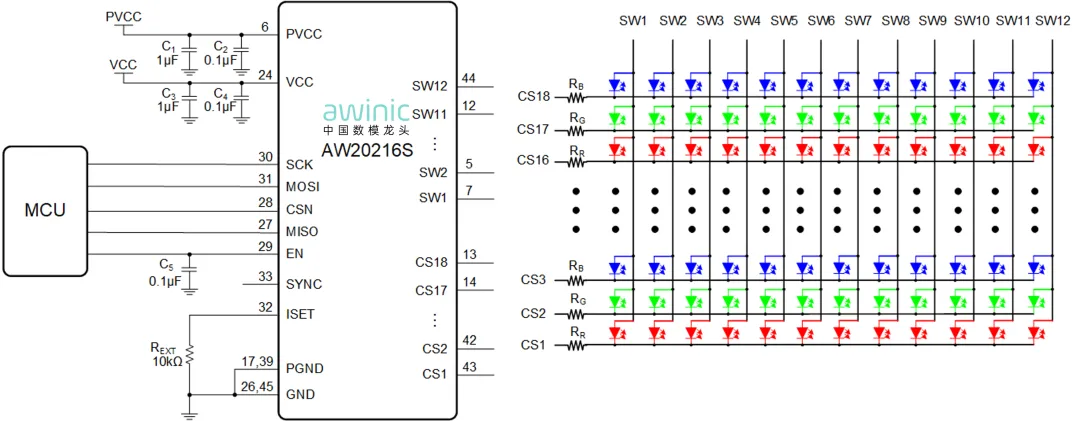

图3 AW20216SQNR应用框图
- 可驱动216颗LED / 72颗RGB，单路1680万级电流
- ±5%高精度电流
- EMI和音频噪声抑制
- 开路/短路检测
- 消鬼影技术
- 自主呼吸模式，3组Pattern参数可配
- 通信接口：1MHz I²C（AW20216）/ 10MHz SPI（AW20216S）
- 电源范围: 2.7V~5.5V
- 封装：QFN-44L 5mm×5mm×0.75mm

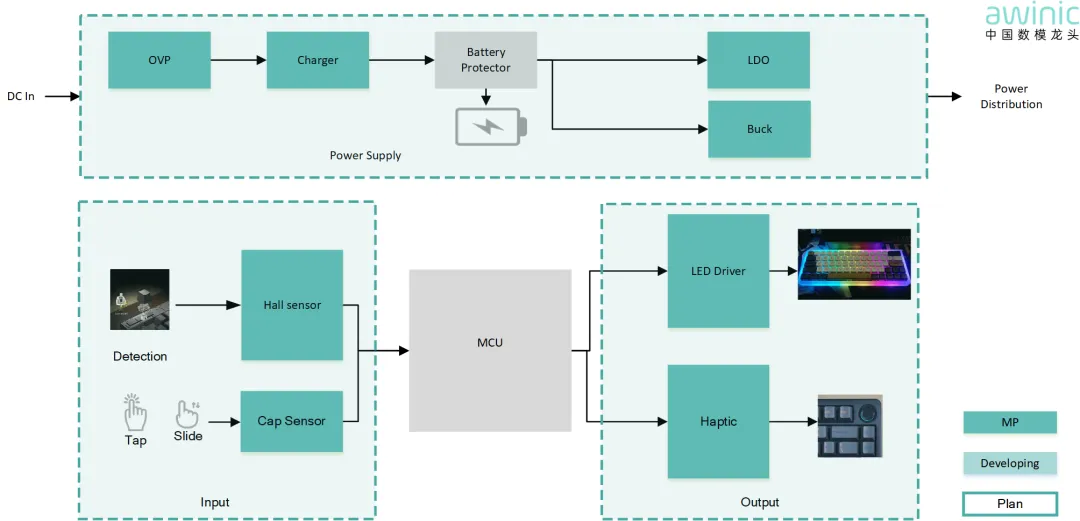

图4 “会呼吸”的电竞键盘应用框图
除呼吸灯驱动外，数模龙头艾为电子全新升级电竞键盘应用方案，覆盖电源管理、电容触控、触觉反馈等关键模块，助力产品实现快速响应与稳定输出，打造沉浸式的电竞体验。
艾为呼吸灯驱动选型表
| Part No. | LED Channel | Current levels for Dimming | Package (mm) |
|---|---|---|---|
| AW22118QNR | 18 | 256 | QFN 4×4-24L |
| AW22118BFOR | 18 | 256 | FOWLP 2.57×2-30B |
| AW22127QNR | 27 | 256 | QFN 4×4-24L |
| AW22127BFOR | 27 | 256 | FOWLP 2.57×2-30B |
| AW22216QPY | 216 | 256 | QFP 10×10-64L |
| AW20036QNR | 36 | 256 | QFN 4×4-32L |
| AW25036QNR | 36 | 4096 | QFN 3×3-20L |
| AW20054QNR | 54 | 256 | QFN 4×4-32L |
| AW20072QNR | 72 | 256 | QFN 4×4-32L |
| AW25072SQNR | 72 | 4096 | QFN 4×4-32L |
| AW20108QNR | 108 | 256 | QFN 4×4-32L |
| AW20144QNR | 144 | 256 | QFN 5×5-40L |
| AW20144SQNR | 144 | 256 | QFN 5×5-40L |
| AW20198QNR | 198 | 256 | QFN 5×5-40L |
| AW20198SQNR | 198 | 256 | QFN 5×5-40L |
| AW20198SGQNR | 198 | 256 | QFN 5×5-40L |
| AW20216QNR | 216 | 256 | QFN 5×5-44L |
| AW20216SQNR | 216 | 256 | QFN 5×5-44L |
表1 艾为矩阵型呼吸灯驱动选型表
| Part No. | LED Channel | Current levels for Dimming | Package (mm) |
|---|---|---|---|
| AW2013DNR | 3 | 256 | DFN 2×2-10L |
| AW2023DNR | 3 | 256 | DFN 2×2-10L |
| AW2023GDNR | 3 | 256 | DFN 2×2-10L |
| AW2033DNR | 3 | 256 | DFN 2×2-10L |
| AW2015FCR | 3 | 256 | QFN 1.2×1.2-8L |
| AW2015AFCR | 3 | 256 | QFN 1.2×1.2-8L |
| AW2016QNR | 3 | 256 | QFN 1.2×1.2-8L |
| AW2016AQNR | 3 | 256 | QFN 1.2×1.2-8L |
| AW2026DNR | 3 | 256 | DFN 1.5×1.5-8L |
| AW2027DNR | 3 | 256 | DFN 1.5×1.5-8L |
| AW2027SPR | 3 | 256 | MSOP8 |
| AW2028HFCR | 3 | 256 | FCQFN 1.2×1.2-8L |
| AW2028HSPR | 3 | 256 | MSOP8 |
| AW23003QNR-Q1 | 3 | 65536 | QFN 4×4-20L |
| AW21104FOR | 4 | 256 | FOWLP 1.62×1.22-12B |
| AW21104QNR | 4 | 256 | QFN 3×3-16L |
| AW21104EFOR | 4 | 4096 | FOWLP 1.62×1.22-12B |
| AW9106CQNR | 6 | / | QFN 3×3-20L |
| AW9110CQNR | 10 | / | QFN 3×3-20L |
| AW9523BTQR | 16 | / | QFN 4×4-24L |
| AW9523QTQR | 16 | / | QFN 4×4-24L |
| AW9527QNR | 16 | / | QFN 3×3-24L |
| AW21009QNR | 9 | 4096 | QFN 3×3-20L |
| AW21009GQNR | 9 | 4096 | QFN 3×3-20L |
| AW21209FOR | 9 | 256 | FOWLP 2.26×2.26-25B |
| AW21209QNR | 9 | 256 | QFN 4×4-24L |
| AW21309FOR | 9 | 256 | FOWLP 2.26×2.26-25B |
| AW21012QNR | 12 | 4096 | QFN 3×3-20L |
| AW21018QNR | 18 | 4096 | QFN 4×4-32L |
| AW21024QNR | 24 | 256 | QFN 4×4-32L |
| AW21024EQNR | 24 | 65536 | QFN 4×4-32L |
| AW26024QNR | 24 | 256 | QFN 4×4-32L |
| AW21036QNR | 36 | 256 | QFN 5×5-44L |
| AW21036QQNR | 36 | 256 | QFN 5×5-44L |
| AW21036EQNR | 36 | 65536 | QFN 5×5-44L |
| AW21036QPY-Q1 | 36 | 256 | QFP 7×7-48L |
| AW21036EQPY-Q1 | 36 | 65536 | QFP 7×7-48L |
表2 艾为直驱型呼吸灯驱动选型表
了解及购买艾为产品，请前往iCEasy商城品牌专区：
