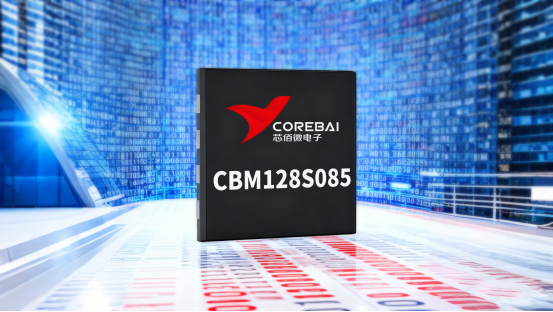

当前智能制造、医疗、工业等领域对 DAC 的 “高精度 + 低功耗 + 高可靠” 需求迫切，但行业普遍面临三大痛点：高精度 DAC 功耗高难适配便携设备、多通道控制复杂且动态范围受限、工业环境下输出易受电压 / 温度干扰。芯佰微电子 CBM128S085 12 位 8 通道 DAC，以三维性能突破，成为衔接需求与痛点的核心解决方案。
CBM128S085 以 12 位高分辨率为基础，构建起强劲的信号保真能力：积分非线性（INL）达 ±2 LSB，差分非线性（DNL）±0.2 LSB 且保证单调性，有效避免信号转换失真；总谐波失真与噪声（THD+N）低至 - 80 dB，30kHz 带宽下输出噪声仅 14μV，输出噪声频谱密度 80 nV/√Hz，可满足医疗测量、精密控制等场景对信号精度的严苛要求。同时，芯片创新性采用双外部参考电压设计，通道 A~D 共享 VREF1、通道 E~H 共享 VREF2，参考电压输入范围 0.5V~VA 且输入阻抗达 45KΩ，能灵活拓展不同通道的动态输出范围，解决多通道场景下 “单一参考电压无法适配差异化需求” 的问题。
在功耗控制与系统适配性上，CBM128S085 实现精准平衡：无负载时 3V 供电仅消耗 540μA 电流，5V 供电也仅 600μA，核心电压支持 1.8V~3.6V 进一步降低系统功耗；全通道休眠后进入 uW 级功耗模式，仅需 10μA 维持断电复位电路工作，且支持高阻、2.5KΩ 到地、100KΩ 到地三种休眠阻抗选择，最大化延长便携式设备续航。控制接口方面，芯片采用三线串行接口，最大时钟频率达 40MHz，兼容 SPI™、QSPI、MICROWIRE 及 DSP 标准，1MHz 连续数据输出率满足高速传输需求；支持 WRM（仅写数据寄存器）与 WTM（数据 + DAC 寄存器同步更新）双模式，配合 16 位串行输入寄存器（4 位模式控制 + 12 位数据），可实现广播更新、单通道精准更新等操作，同时菊花链工作模式能通过单接口串联多颗芯片，实现毫秒级同步更新，大幅简化多通道系统的布线与控制逻辑。
针对工业级场景的可靠性与集成效率需求，CBM128S085 构建多方位防护体系：内置上电复位与断电复位电路，电源升至有效电压或低于 2.7V 时均能使输出复位至 0V，避免异常电压冲击系统；ESD 防护性能优异，人体模型下可达 5000V，机器模型 300V，充电设备模型 1000V，抵御静电干扰；工作温度覆盖 - 40℃~125℃，存储温度 - 65℃~150℃，配合 ±20mA 典型值的输出短路保护，确保恶劣环境下稳定运行。集成度与封装设计上，芯片单芯片集成 8 通道 DAC，采用 TSSOP16 与 QFN16 两种小尺寸封装（TSSOP16 尺寸 4.9~5.1mm×6.2~6.6mm），QFN 封装底部焊盘还可优化散热，相比 “多颗单通道 DAC 组合” 方案，减少 50% 以上 PCB 占用空间，省去多器件间的同步电路，显著降低系统 BOM 成本与生产复杂度。
便携医疗设备：微功耗 + 高精度适配手持超声、血氧监护仪，宽电压兼容锂电池供电。
工业精密控制：双复位 + 工业级温宽支撑 PLC、伺服驱动，菊花链简化多通道管理。
测试测量仪器：低失真 + 40MHz 接口满足示波器、函数发生器的高速高保真信号输出。
可编程电源 / 传感调理：WRM/WTM 双模式实现精准电压控制，双参考适配不同传感器驱动。
