SR3511N旋变解码芯片
Fortior Tech
SR3511N是一款10位~16位分辨率的旋变数字转换器，能够激励旋转变压器的传感器并读取其角位置和速度输出；双磁式旋变是一种创新型的编码器技术，为业界最薄的厚度和尺寸最小的旋变。SR3511N和双磁式旋变，为“精准位置解决方案”、为下一代高可靠、高密度、高性能电机控制系统提供更优的性能、更高的抗干扰能力以及更具灵活性的设计的“精准位置传感方案”。
旋变解码芯片
l 10~16位可调分辨率，精准捕捉转子的运动
l 内置正弦波激励，简化设计，省去外部时钟
l 3125rps超高速跟踪，无惧极限转速挑战
l 全集成解算环路，实时输出角度+速度数字量
l 适用于传统的绕线式和磁阻式旋变，以及新型的双磁式旋变的解码
l QFN32封装（5´5´0.85 mm）
SR3511的黑科技

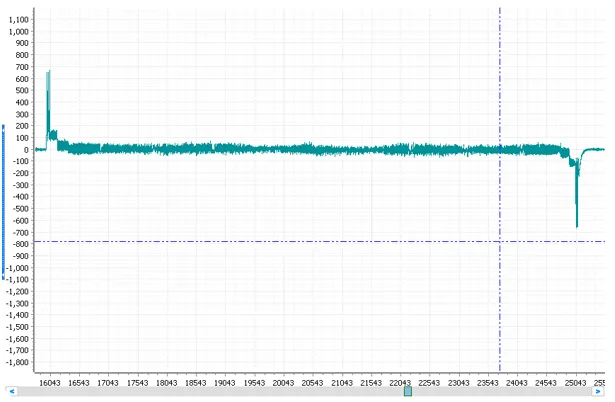

智能自适应调节 自动带宽调节应对急加速与急减速挑战
RDC一般可通过设置不同的带宽系数，以实现不同的分辨率及跟踪速度； 通过集成自动带宽调整算法，SR3511N可实时分析电机运行状态，动态选择最优带宽，实时优化芯片的动态响应能力：
✔ 自适应调节：在加速/减速阶段自动调整带宽，确保快速跟踪
✔ 稳定不丢步：系统始终精准锁定转子位置，避免失控风险
✔误差始终锁死：角度偏差一直控制在极小范围内，不失控、不丢步
✔ 复杂工况轻松拿捏：无论是电机突然加载还是高速急停，系统都能精准跟踪转子位置
在伺服驱动、机器人关节等对动态精度和抗扰动性要求严苛的领域，能提升稳定性
✔ 工业伺服电机：高速启停时仍保持高精度定位
✔ 新能源车电驱：急加速/能量回收时确保控制平稳
✔ 机器人关节：快速换向时无抖动、无位置丢失
多种旋变误差补偿 系统性能再突破
化繁为简，集核心算法于一体，比传统方案更稳定、更精确，助力工业、新能源汽车、机器人领域突破性能边界——用SR3511N，让每个角度都“准”确无误！
SR3511N的突破：实时相位校正技术
通过创新的激磁相位校正算法，实现了：
✔无限制补偿：可自动校正任意大小的相位延迟（包括超过90°的情况）
✔持续稳定运行：在恶劣工况下仍能保持系统正常工作
✔精度提升：通过动态补偿，进一步提高角度检测准确性

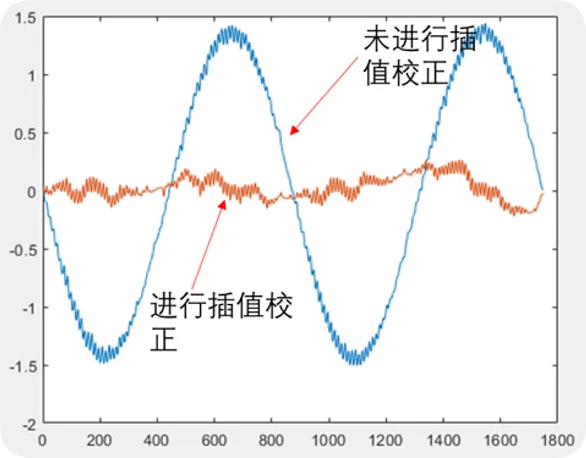

SR3511N的突破：插值校正功能
✔插值校正算法：可以对系统输出的角度进行插值校正，该功能可以有效的提升系统输出的角度精度；
✔误差消除算法：可以针对旋变系统误差进行标定消除，进一步提高RDC解码角度精度
高可靠性 无惧挑战
即使在强干扰、高噪音的恶劣环境中，SR3511N依然能稳定输出精准信号！它就像一位“抗干扰专家”，面对复杂的电气环境，依然保持超高可靠性，确保数据解码又快又准。无论是工业自动化、新能源汽车，还是严苛的机器人关节控制，SR3511N都能轻松应对，为您的系统提供稳定、高效、零误差的解码支持！

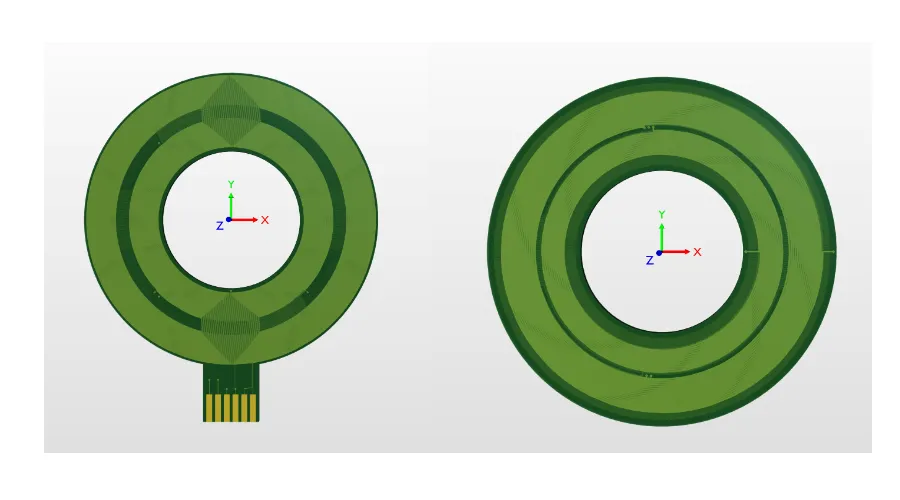

创新型编码器技术——双磁式旋变
l 创新型编码器技术，高紧凑的电磁结构适用于众多的应用场景
l 可以是绝对式，或者增量式的角度检测电磁模式
l 可以低成本实现双通道的角度检测电磁模式
l 超低延时
l 优良的抗杂散磁场干扰能力
l 高精度、低温漂、低噪声
l 支持更高速旋转位置检测
l 灵活的设计，为多种应用场景提供可快速实现的专用旋变
l 扁平的结构，更小的尺寸，更轻的重量
l 线圈仿真、设计，定制化
