1路循环定时继电器模块断开/导通计时可达999分钟

  本产品简单易用，功能强大，但请各位买家详细的看下本产品的操作说明，非常实用的产品。

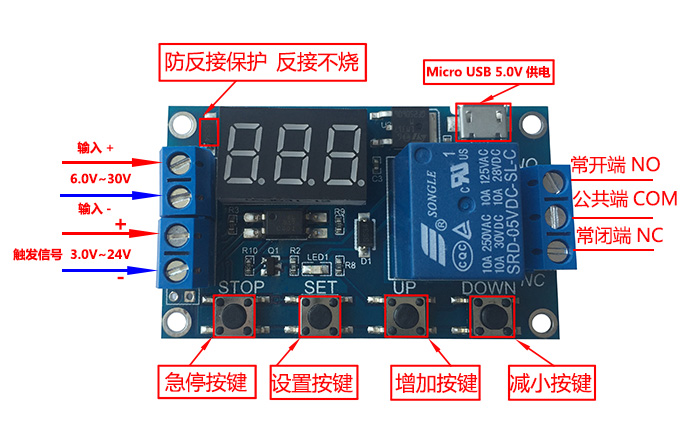

产品特性：

1. 宽电压供电（6~30V）支持micro USB 5.0V供电，使用非常方便；

2. 界面清晰简单，功能强大，通俗易懂，几乎满足您的所有需求；

3. 有一键急停功能（STOP键），带反接保护，反接不烧；

4. 增加了睡眠模式，使能之后，5分钟内无任何操作，自动关闭显示器；任意按键唤醒；

5. 可以设置不同OP、CL、LOP参数，这些参数是相互独立的，分别保存的；

6. 所有设置参数掉电自动保存。

产品参数：

1：工作电压：6--30V支持micro USB 5.0V供电

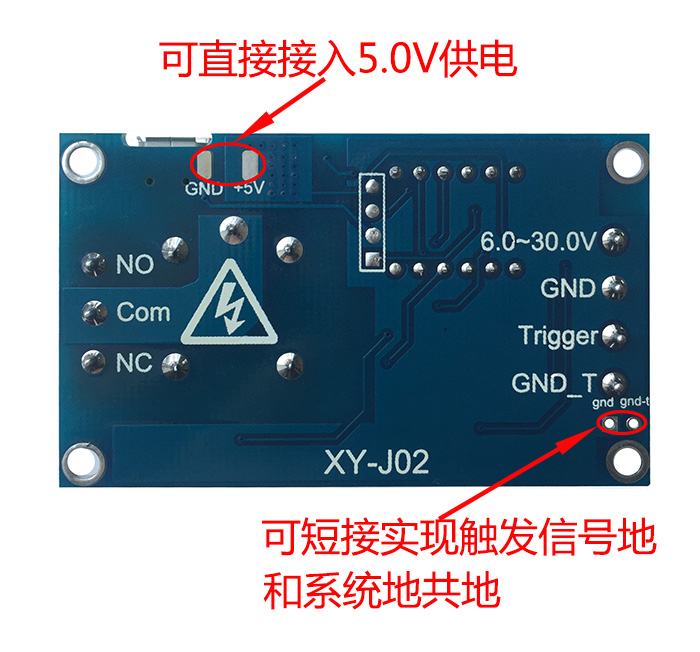

2：触发信号源：高电平触发（3.0V—24V）信号地与系统地不共地提高系统的抗干扰能力（也可自行短接共地）

3：输出能力：可以控制直流30v 5A以内或者交流220v5A以内的设备

4：静态电流：20mA 工作电流：50mA

5：计时范围：0.1秒-999分钟连续可调；

6：使用寿命：大于10万次；工作温度：-40—85℃ ；尺寸：6.2*3.8*1.7cm

7：带光耦隔离，增强抗干扰能力，工业级别电路板，设定参数断电后永远记忆。

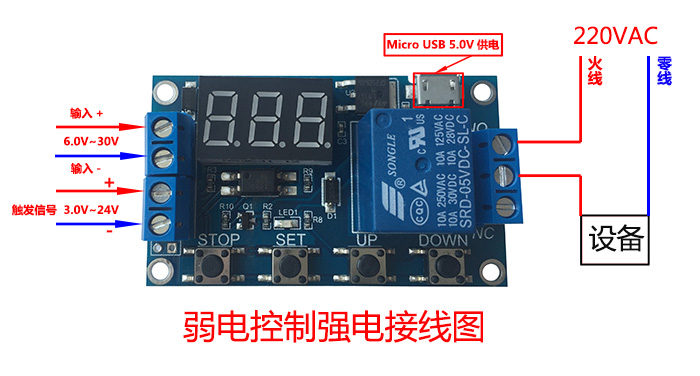

特别注意：继电器输出是无源触点，不带电输出，控制一条线路通断的作用。

产品使用说明：

工作模式:

P1: 信号触发后，继电器导通OP时间，然后断开；在OP时间内，如下操作

P1.1：信号再次触发无效

P1.2：信号再次触发重新计时

P1.3：信号再次触发复位，继电器断开，停止计时；

P-2：给触发信号， 继电器断开CL时间之后，继电器导通OP时间，计时完成之后，断开继电器；

P3.1：给触发信号，继电器导通OP时间之后，继电器断开CL时间，然后循环上述动作，循环内再次给信号，继电器断开，停止计时；循环次数（LOP）可以设置；

P3.2：上电之后无需触发信号，继电器导通OP时间，继电器断开CL时间，循环上述动作；循环次数（LOP）可以设置；

P-4：信号保持功能   如果有触发信号，计时清零，继电器保持导通；当信号消失，计时OP后断开继电器；计时期间，再有信号，计时清零；

计时设置：

在模式选择界面设定好参数值后通过短按STOP键，选择计时范围；

XXX. 小数点在个位，计时范围：1秒~999秒

XX.X 小数点在十位，计时范围：0.1秒~99.9秒

X.X.X. 小数点全亮，计时范围：1分钟~999分钟

比如您要设置OP是3.2秒，那就将小数点移动到十位上，数码管显示03.2

参数说明：OP导通时间，CL断开时间，LOP 循环次数（1—999次，“---”代表无限次循环）

这些参数是相互独立的，但各个模式共用这些参数，例如在P1.1设置了导通时间OP是5秒，用户想切换到P1.2模式，那么进入P1.2设置相应的参数时，OP也会是5秒；

在主界面（显示000）短按SET键，会显示OP（CL，LOP）及对应的时间 XXX；

如果模式中只有OP（例如模式P1.1，P1.2，P1.3）时间的话，那短按SET键就会只显示OP及对应的时间;

如果模式中有OP、CL、LOP（例如模式P3.1，P3.2）那短按SET键会显示OP及对应时间，CL及对应时间，LOP及对应次数；

在设置好模式后，在主界面通过短按SET键可轻松查看当前模式下所设置的参数，非常方便！

参数设置：

1. 首先确定继电器的工作模式；

2. 根据继电器的工作模式，在主界面（模块上电时，会闪烁下当前所处的工作模式（默认P1.1模式），然后进入主界面，）“长按SET键2秒后松开”进入模式选择界面，通过短按UP、 DOWN按键来选择要设置的模式（P1.1~P-4）；

3. 选择好要设置的模式后（例如P3.2）短按SET键设置相应的参数，这时要设置的参数会闪烁（OP导通时间，CL断开时间，LOP 循环次数（“---”代表无限次循环）），通过UP 、DOWN调整参数值，支持长按（快速增加或减少）与短按（增加或减少1个单位）；设定好参数值后，通过短按STOP键来选择小数点位置，选择计时范围（相应的时间0.1秒~999分钟）；短按SET键，设置当前模式的下一个参数，过程同上；

4. 设置好选定模式的参数后，长按SET键2秒后松开，当前设置好的模式会闪烁下，然后返回到主界面，设置参数成功，非常简单！

主界面：继电器不工作状态下显示“000”（没有小数点），继电器工作状态下带有小数点，非常清晰！

模式选择界面：长按SET键进入，设置完成后，长按SET键退出，回到主界面，非常简单！

STOP按键功能：

继电器使能模式：

1. ON ：OP导通时间内继电器允许导通；

2. OFF  ：继电器禁止导通，始终是关闭状态；

在主界面短按STOP按键，实现ON和OFF之间的切换，当前所处的状态会闪烁，然后返回主界面。（此功能是急停功能，一键断开闭合的继电器）

睡眠模式：

1. C-P 睡眠模式：五分钟内，无任何操作，数码管自动关闭显示，程序正常运行；

2. O-d 正常模式：数码管始终打开显示；

长按STOP按键2秒后松开，实现C-P和O-d状态的切换，当前所处的状态会闪烁，然后返回主界面。
