产品概述
产品型号 | TXS0108EPWR |
描述 | IC TRNSLTR双向20TSSOP |
分类 | 集成电路(IC)，逻辑-转换器，电平转换器 |
制造商 | 德州仪器 |
打包 | 切割带(CT) |
零件状态 | 活性 |
工作温度 | -40°C〜85°C(TA) |
包装/箱 | 20-TSSOP(0.173英寸，4.40mm宽度) |
供应商设备包装 | 20次 |
基本零件号 | TXS0108 |

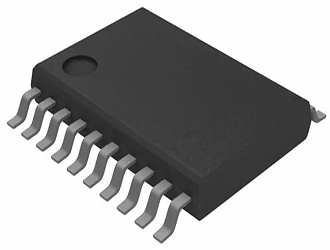

产品图片
TXS0108EPWR
规格参数
制造商包装说明 | TSSOP-20 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
频道类型 | 双向 |
接口IC类型 | 接口电路 |
JESD-30代码 | R-PDSO-G20 |
JESD-609代码 | e4 |
功能数量 | 1个 |
端子数 | 20 |
最低工作温度 | -40℃ |
最高工作温度 | 85℃ |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | TSSOP |
包装等效代码 | TSSOP20，.25 |
包装形状 | 长方形 |
包装形式 | 小轮廓，薄型轮廓，缩孔 |
峰值回流温度(℃) | 260 |
资格状态 | 不合格 |
座高 | 1.2毫米 |
子类别 | 其他接口IC |
最大电源电流 | 0.008毫安 |
电源电压标称 | 2.5伏 |
最小供电电压 | 1.2伏 |
最大电源电压 | 3.6伏 |
安装类型 | 表面贴装 |
温度等级 | 产业 |
终端完成 | 镍/钯/金(Ni / Pd / Au) |
终端表格 | GULL WING |
端子间距 | 0.65毫米 |
终端位置 | 双 |
时间@峰值回流温度-最大(秒) | 未标明 |
长度 | 6.5毫米 |
宽度 | 4.4毫米 |
附加功能 | 还可以在1.65至5.5 V的电压下工作 |
环境与出口分类
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 1(无限制) |
特点
●无需方向控制信号
●最大数据传输率
。60 Mbps(推拉)
。2 Mbps(漏极开路)
●A端口上1.2 V至3.6 V，B端口上1.65 V至5.5 V(V CCA≤VCCB)
●无需电源排序–可以先将VCCA或VCCB斜升
●闩锁性能超过II类JESD 78的100 mA
●ESD保护超过JESD 22(A端口)
。2000 V人体模型(A114-B)
。150V机器型号(A115-A)
。1000V充电设备型号(C101)
●IEC 61000-4-2 ESD(B端口)
。±8kV接触放电
。±6kV气隙放电
应用领域
音频
消费电子
计算机和计算机外围设备
CAD模型

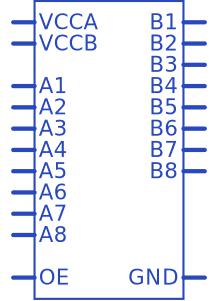

TXS0108EPWR符号
TXS0108EPWR脚印
