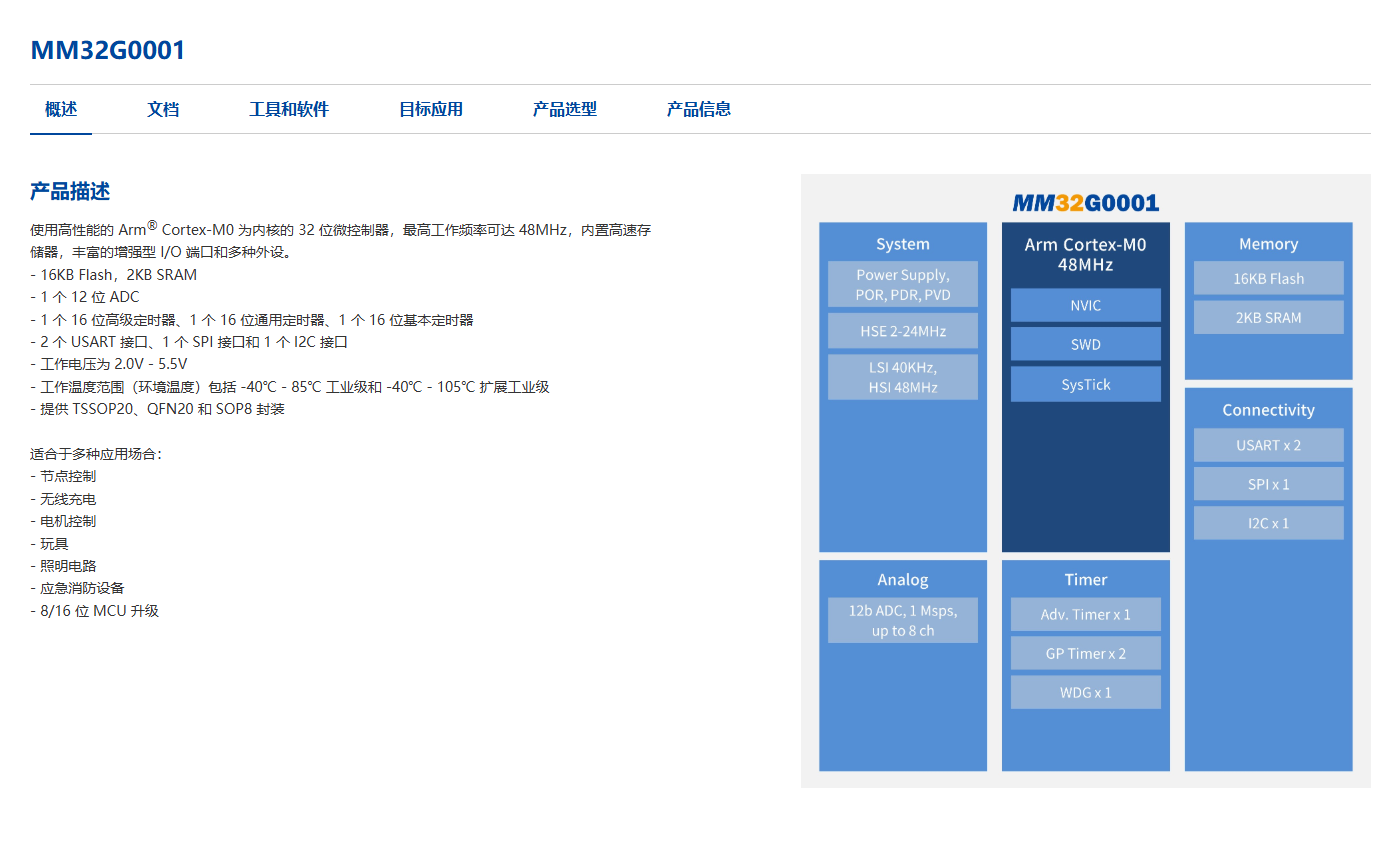

资料地址：https://www.mindmotion.com.cn/products/mm32mcu/value_line/mm32g_value/mm32g0001/
点灯测试 代码
void GPIO_Configure(void)
{
GPIO_InitTypeDef GPIO_InitStruct;
RCC_AHBPeriphClockCmd(RCC_AHBENR_GPIOA, ENABLE);
GPIO_StructInit(&GPIO_InitStruct);
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_11 | GPIO_Pin_10 | GPIO_Pin_6 | GPIO_Pin_5;
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_High;
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_Init(GPIOA, &GPIO_InitStruct);
GPIO_WriteBit(GPIOA, GPIO_Pin_11 | GPIO_Pin_10 | GPIO_Pin_6 | GPIO_Pin_5, Bit_SET);
}修改默认gpio 即可正常点亮板载led
oeld 移植代码
打开I2C_Master_SimulateWithGPIO 默认demo
void I2C_Configure(void)
{
sI2C_SCL_Configure(0);
sI2C_SDA_Configure(0);
sI2C_SCL_Write(1);
sI2C_SDA_Write(1);

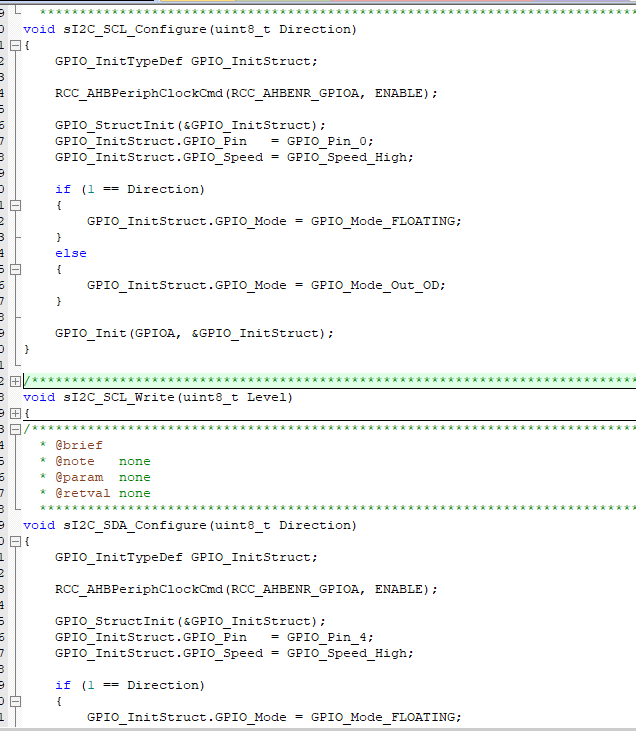

}查看初始化 函数 如下
直接全部复制。
查看代码 得知 scl 使用了 gpioa 0
sda使用了 gpio 4
按照scl a0
sda a4 连接即可

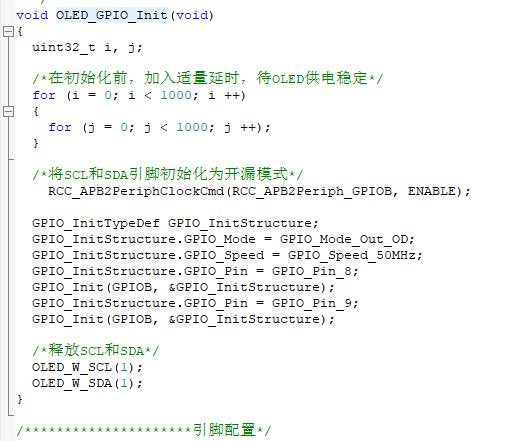

初始化 函数移植 移植的是stm32的demo

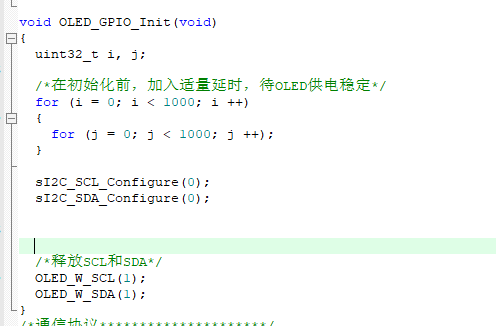

删掉stm32的代码，直接使用 前面复制的 gpio 初始化函数。
删掉他原来的函数
OLED_W_SCL();
OLED_W_SDA();
把复制的两个 改名，其他代码不变。到此 初始化 就移植完成。
sI2C_SCL_Write
sI2C_SDA_Write
引用头文件
#include "main.h"
#include "OLED.h"
man.c 测试程序
int main(void)
{
//PLATFORM_Init();
/*OLED初始化*/
OLED_Init();
/*在(0, 0)位置显示字符'A'，字体大小为8*16点阵*/
OLED_ShowChar(0, 0, 'A', OLED_8X16);
/*在(16, 0)位置显示字符串"Hello World!"，字体大小为8*16点阵*/
OLED_ShowString(16, 0, "FTHR G0001!", OLED_8X16);
/*在(0, 18)位置显示字符'A'，字体大小为6*8点阵*/
OLED_ShowChar(0, 18, 'A', OLED_6X8);
/*在(16, 18)位置显示字符串"Hello World!"，字体大小为6*8点阵*/
OLED_ShowString(16, 18, "Hello World!", OLED_6X8);
/*在(0, 28)位置显示数字12345，长度为5，字体大小为6*8点阵*/
OLED_ShowNum(0, 28, 12345, 5, OLED_6X8);
/*在(40, 28)位置显示有符号数字-66，长度为2，字体大小为6*8点阵*/
OLED_ShowSignedNum(40, 28, -66, 2, OLED_6X8);
/*在(70, 28)位置显示十六进制数字0xA5A5，长度为4，字体大小为6*8点阵*/
OLED_ShowHexNum(70, 28, 0xA5A5, 4, OLED_6X8);
/*在(0, 38)位置显示二进制数字0xA5，长度为8，字体大小为6*8点阵*/
OLED_ShowBinNum(0, 38, 0xA5, 8, OLED_6X8);
/*在(60, 38)位置显示浮点数字123.45，整数部分长度为3，小数部分长度为2，字体大小为6*8点阵*/
OLED_ShowFloatNum(60, 38, 123.45, 3, 2, OLED_6X8);
/*在(0, 48)位置显示汉字串"你好，世界。"，字体大小为固定的16*16点阵*/
OLED_ShowChinese(0, 48, "你好，世界。");
/*在(96, 48)位置显示图像，宽16像素，高16像素，图像数据为Diode数组*/
OLED_ShowImage(96, 48, 16, 16, Diode);
/*在(96, 18)位置打印格式化字符串，字体大小为6*8点阵，格式化字符串为"[%02d]"*/
OLED_Printf(96, 18, OLED_6X8, "[%02d]", 6);
/*调用OLED_Update函数，将OLED显存数组的内容更新到OLED硬件进行显示*/
OLED_Update();
/*延时3000ms，观察现象*/
Delay_ms(5000);
/*清空OLED显存数组*/
OLED_Clear();
/*在(5, 8)位置画点*/
OLED_DrawPoint(5, 8);
/*获取(5, 8)位置的点*/
if (OLED_GetPoint(5, 8))
{
/*如果指定点点亮，则在(10, 4)位置显示字符串"YES"，字体大小为6*8点阵*/
OLED_ShowString(10, 4, "YES", OLED_6X8);
}
else
{
/*如果指定点未点亮，则在(10, 4)位置显示字符串"NO "，字体大小为6*8点阵*/
OLED_ShowString(10, 4, "NO ", OLED_6X8);
}
/*在(40, 0)和(127, 15)位置之间画直线*/
OLED_DrawLine(40, 0, 127, 15);
/*在(40, 15)和(127, 0)位置之间画直线*/
OLED_DrawLine(40, 15, 127, 0);
/*在(0, 20)位置画矩形，宽12像素，高15像素，未填充*/
OLED_DrawRectangle(0, 20, 12, 15, OLED_UNFILLED);
/*在(0, 40)位置画矩形，宽12像素，高15像素，填充*/
OLED_DrawRectangle(0, 40, 12, 15, OLED_FILLED);
/*在(20, 20)、(40, 25)和(30, 35)位置之间画三角形，未填充*/
OLED_DrawTriangle(20, 20, 40, 25, 30, 35, OLED_UNFILLED);
/*在(20, 40)、(40, 45)和(30, 55)位置之间画三角形，填充*/
OLED_DrawTriangle(20, 40, 40, 45, 30, 55, OLED_FILLED);
/*在(55, 27)位置画圆，半径8像素，未填充*/
OLED_DrawCircle(55, 27, 8, OLED_UNFILLED);
/*在(55, 47)位置画圆，半径8像素，填充*/
OLED_DrawCircle(55, 47, 8, OLED_FILLED);
/*在(82, 27)位置画椭圆，横向半轴12像素，纵向半轴8像素，未填充*/
OLED_DrawEllipse(82, 27, 12, 8, OLED_UNFILLED);
/*在(82, 47)位置画椭圆，横向半轴12像素，纵向半轴8像素，填充*/
OLED_DrawEllipse(82, 47, 12, 8, OLED_FILLED);
/*在(110, 18)位置画圆弧，半径15像素，起始角度25度，终止角度125度，未填充*/
OLED_DrawArc(110, 18, 15, 25, 125, OLED_UNFILLED);
/*在(110, 38)位置画圆弧，半径15像素，起始角度25度，终止角度125度，填充*/
OLED_DrawArc(110, 38, 15, 25, 125, OLED_FILLED);
/*调用OLED_Update函数，将OLED显存数组的内容更新到OLED硬件进行显示*/
OLED_Update();
/*延时3000ms，观察现象*/
Delay_ms(3000);
while (1)
{
for (uint8_t i = 0; i < 4; i ++)
{
/*将OLED显存数组部分数据取反，从(0, i * 16)位置开始，宽128像素，高16像素*/
OLED_ReverseArea(0, i * 16, 128, 16);
/*调用OLED_Update函数，将OLED显存数组的内容更新到OLED硬件进行显示*/
OLED_Update();
/*延时1000ms，观察现象*/
Delay_ms(1000);
/*把取反的内容翻转回来*/
OLED_ReverseArea(0, i * 16, 128, 16);
}
/*将OLED显存数组全部数据取反*/
OLED_Reverse();
/*调用OLED_Update函数，将OLED显存数组的内容更新到OLED硬件进行显示*/
OLED_Update();
/*延时1000ms，观察现象*/
Delay_ms(1000);
}
}

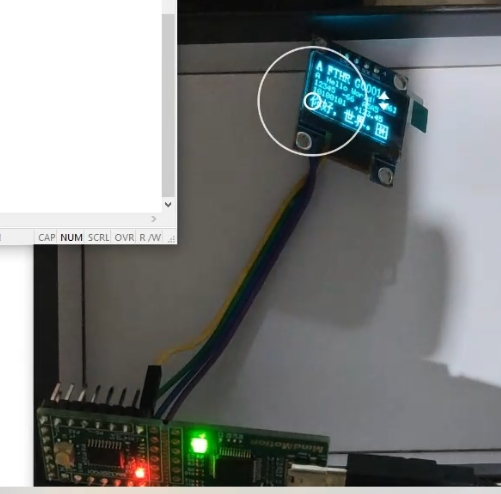

接下来 就能正常显示 FTHR-G0001 以及其他字符。
试用体验，demo都可以编译 无报错。
例子丰富 拿来复制替换 就能用。
无论是学习，还是国产替代，都非常方便。
