萤火工场GD32VW553-IOT开发板初体验

分享作者：F888

评测品牌：萤火工场

评测型号：GD32VW553-IOT

发布时间：2025-04-18 15:31:53

57 0

视频链接

https://b23.tv/4TVlJoT

前言

啊哈亲爱的ICE又是我白嫖大王我爱小易（我不管我就是爱小易）。这一次拿到是ICE萤火工场的WIFI+蓝牙板子GD32VW553-IOT开发板，非常感谢我们最爱的小易，由于这一次小易要的有点急只给一周时间，做为第一批体验的用户这一次暂时就教大家如何点灯，有机会教大家研究一下WIFI+蓝牙。话不多说先上八股。

开源口碑分享内容

一、板卡介绍

GD32VW553是一款由兆易创新研发的RISC-V内核32为处理器支持WIFI 2.4G+蓝牙BLE5.2。主频高达160MHZ，内置真随机数生成器，拥有4MB flash和320KB SRAM以及可配置指令高速缓存32KB，同时板载硬件资源特别丰富:
3个串口、2个IIC接口、1个SPI以及四线QSPI，用于多达29个可编程GPIO接口。
同时资料也极为丰富，具体可以前往GD官网下载：资料
当然编译环境GD也搞了很多如：IAR、eclipse、SEGGER
经过对比我个人建议要么自己用SDK+VSC搭建环境要么就使用SEGGER（IAR要钱。eclipse太难用了环境没配置好太抽象想用的可以看看： eclipse教程），在这里我采用非常简单的SEGGER。

二、环境搭建
1、前往官网下载并安装： segger
2、前往官网下载SDK及下载工具（可以下载这些）

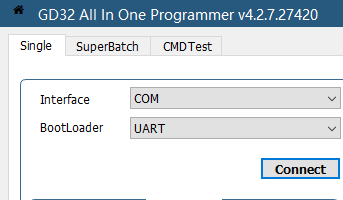

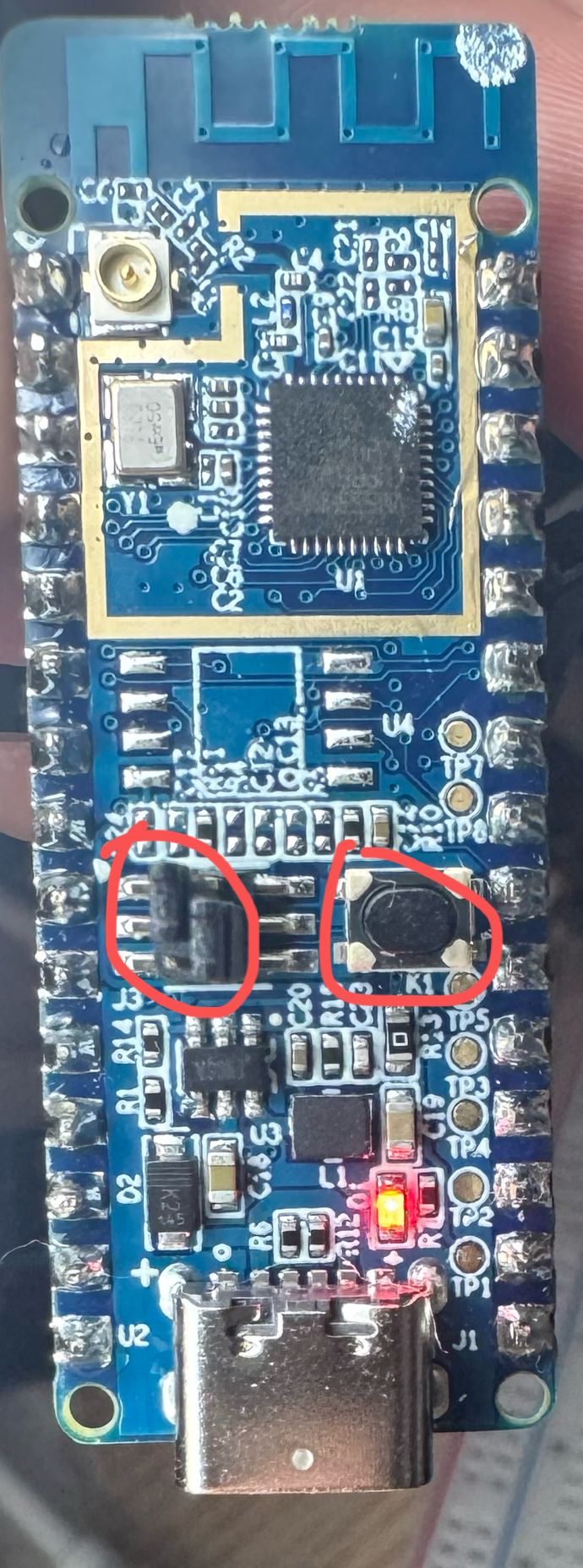

2.1 下载这个串口下载工具，使用时拉低boot0在点击连接即可

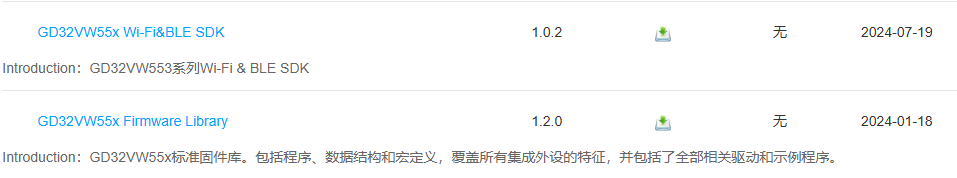

2.2 SDK建议下载这两个（不打算用WIFI和蓝牙的忽略第二个）

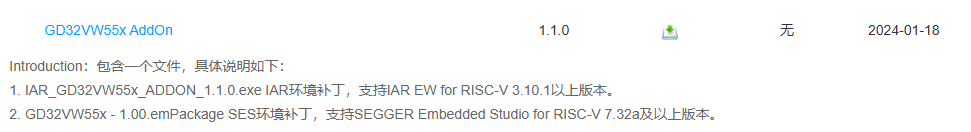

2.3 下载环境补丁

3、搭建工程

3.1 安装好软件之后解压环境补丁点击上方的.empackpage文件，不出意外的的话软件会自动打开，这个时候不用管，代表你的补丁安装完了。如果你直接使用SDK里的示例工程那么3.1做完之后你可以直接跳到到第5点。

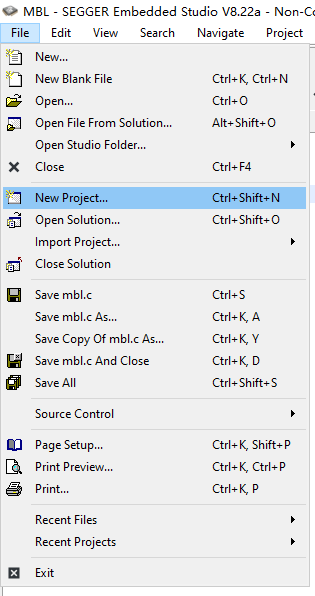

3.2新建工程

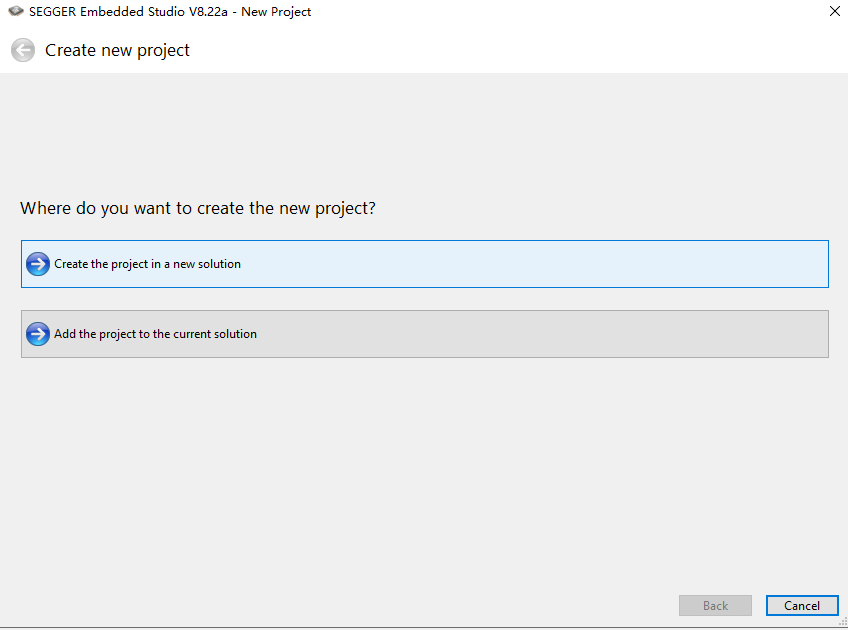

3.3 创建一个全新的工程（下面那个选项是在当前工程目录下再添加一个）

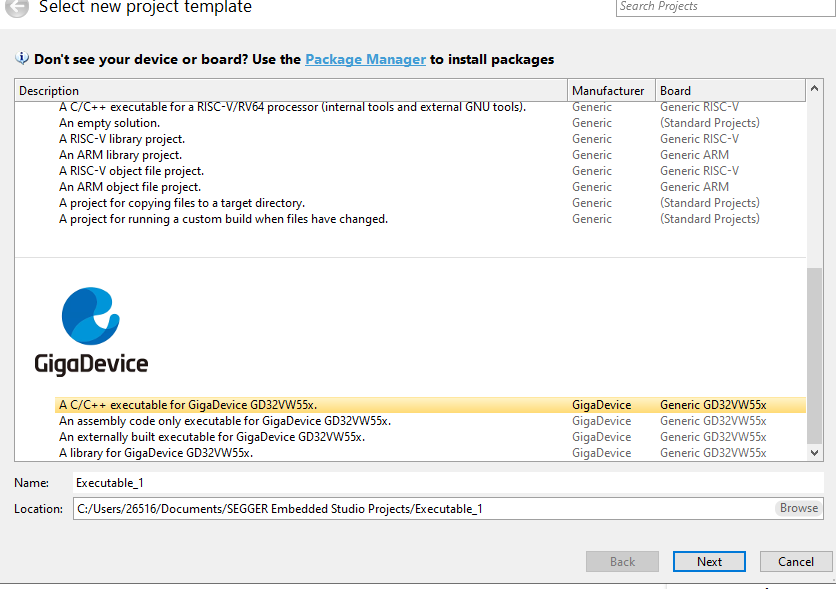

3.4 选择黄色区域内的选项（工程名称以及目录请自行修改，PS：不要有中文路径，不要有中文路径，不要有中文路径，不要有中文路径）

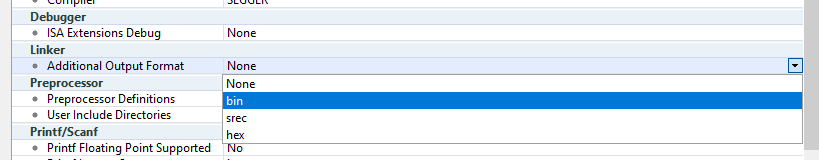

3.5 选择bin这样再工程目录下就能生成bin文件，然后一直点next

4、开始点灯

我们在使用一些arm32位单片机的时候都知道在我们想要使用某个I/O口的时候都需要先使能这个I/O口的时钟，然后设置这个I/O口的输入输出模式，最后再使用设置I/O口电瓶的函数就能够实现点灯，在这里，我们这款带面积的逻辑上也是这样的。

相应的函数有：

/*!

          \arg        RCU_GPIOx (x=A,B,C): GPIO ports clock
      \arg        RCU_CRC: CRC clock
      \arg        RCU_WIFI: WIFI clock
      \arg        RCU_WIFIRUN: WIFIRUN clock
      \arg        RCU_SRAMx: (x=0,1,2,3):SRAM clock
      \arg        RCU_DMA: DMA clock
      \arg        RCU_BLE: Blue tooth clock
      \arg        RCU_PKCAU: PKCAU clock
      \arg        RCU_CAU: CAU clock
      \arg        RCU_HAU: HAU clock
      \arg        RCU_TRNG: TRNG clock
      \arg        RCU_QSPI: QSPI clock
      \arg        RCU_TIMERx (x=0,1,2,5,15,16): TIMER clock
      \arg        RCU_WWDGT: WWDGT clock
      \arg        RCU_SPI: SPI clock
      \arg        RFI: RFI clock
      \arg        RCU_USART0: USART clock
      \arg        RCU_UARTx (x=1,2): UART clock
      \arg        RCU_I2Cx (x=0,1): I2C clock
      \arg        RCU_PMU: PMU clock
      \arg        RCU_RTC: RTC clock
      \arg        RCU_ADC : ADC clock
      \arg        RCU_SYSCFG: SYSCFG clock
      \arg        RCU_RF: RF clock

*/
rcu_periph_clock_enable(uint32_t gpio_periph)/使能GPIO时钟
/*!
    \brief      set GPIO mode
    \param[in]  gpio_periph: GPIOx(x = A,B,C)
                only one parameter can be selected which is shown as below:
      \arg        GPIOx(x = A,B,C)
    \param[in]  mode: gpio pin mode
                only one parameter can be selected which is shown as below:
      \arg        GPIO_MODE_INPUT: input mode
      \arg        GPIO_MODE_OUTPUT: output mode
      \arg        GPIO_MODE_AF: alternate function mode
      \arg        GPIO_MODE_ANALOG: analog mode
    \param[in]  pull_up_down: gpio pin with pull-up or pull-down resistor
                only one parameter can be selected which is shown as below:
      \arg        GPIO_PUPD_NONE: floating mode, no pull-up and pull-down resistors
      \arg        GPIO_PUPD_PULLUP: with pull-up resistor
      \arg        GPIO_PUPD_PULLDOWN:with pull-down resistor
    \param[in]  pin: GPIO pin
                one or more parameters can be selected which are shown as below:
      \arg        GPIO_PIN_x(x=0..15), GPIO_PIN_ALL
    \param[out] none
    \retval     none
*/
gpio_mode_set(uint32_t gpio_periph, uint32_t mode, uint32_t pull_up_down, uint32_t pin)//设置某个I/O口的模式

根据上面代码本次程序于是就有：

#include <gd32vw55x.h>
/*********************************************************************
*
*       main()
*
*  Function description
*   Application entry point.
*/
int main(void) {
  rcu_periph_clock_enable(RCU_GPIOA);
  gpio_mode_set(GPIOA, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, GPIO_PIN_5);


  do {
    gpio_bit_set(GPIOA, GPIO_PIN_5);
  } while (1);
}

/*************************** End of file ****************************/

5、编译左变那个，右边是用调试器下载

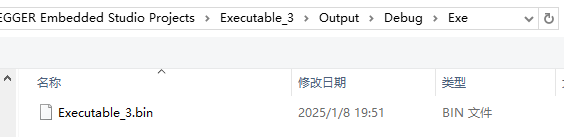

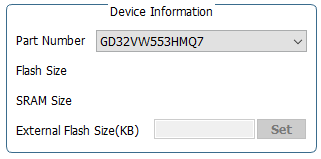

6、下载
