Mini-F0121-OB开发板开箱评测

分享作者：Mr_Fang

评测品牌：灵动微电子

评测型号：Mini-F0121-OB

发布时间：2025-01-22 14:01:51

701 0

视频链接

https://www.bilibili.com/video/BV1aVwae3Ed1/

前言

MM32F0121开发板开箱评测：I²C通信、点灯

开源口碑分享内容

样片信息

板载主控：MM32F0121C6P

32bit Arm Cortex-M0
64KB Flash, 8KB SRAM
LQFP48

板载资源：

MM32LINK-OB V1.0 仿真器
2 个用户LED
2 个用户按键
1 个复位按键
1 个可调电位器
8M SPI FLASH
2K EEPROM

出厂固件试玩

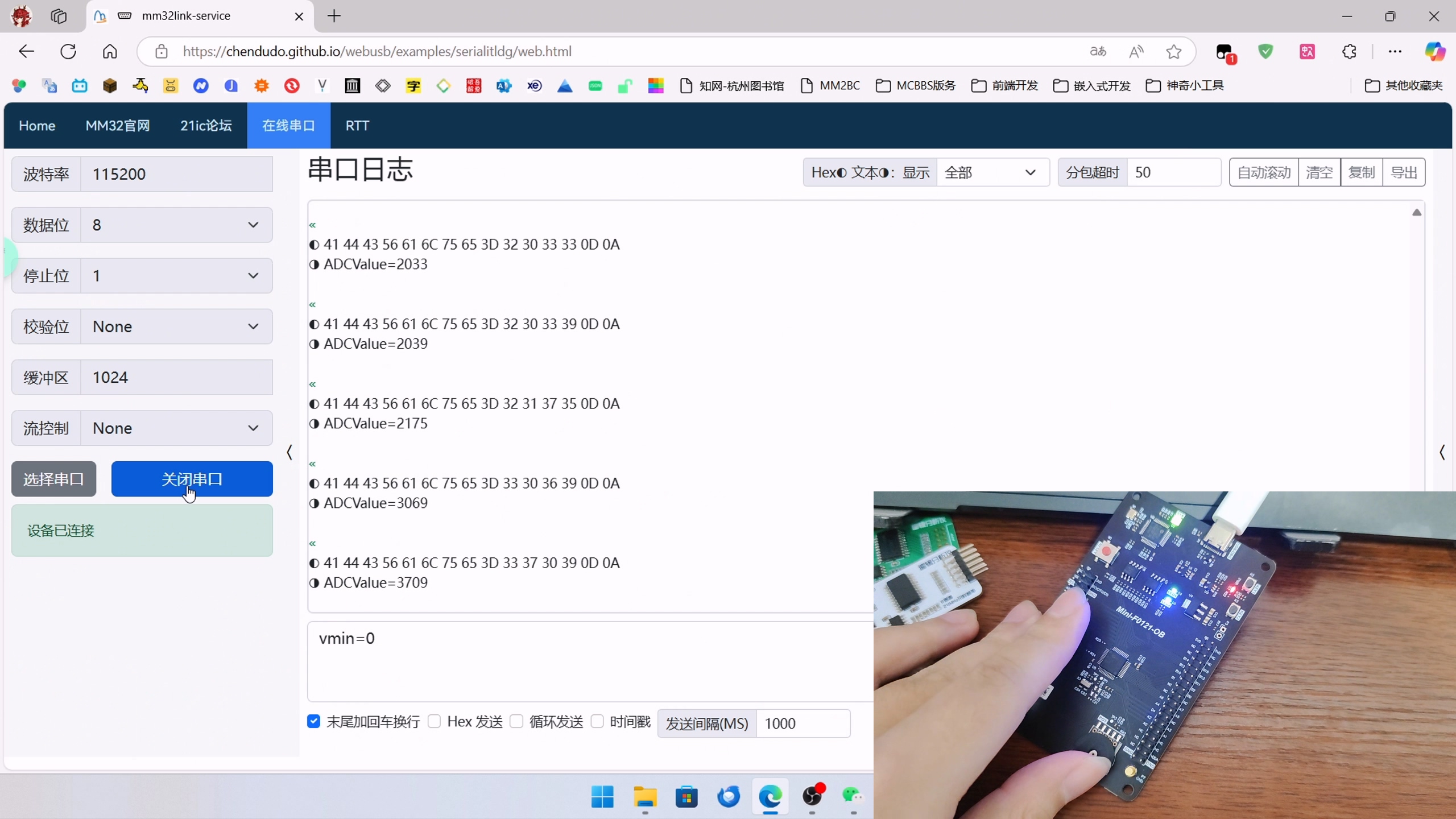

出厂固件可以 ADC 采样板载的可调电位器，将采样到的值通过串口输出

将开发板使用 USB 连接到电脑，打开在线串口即可接收串口调试信息。按下开发板上的K1或K2即可开始 ADC 采样，采样到的数据将实时发送到电脑；再次按下K1或K2即可停止采样

开发资源获取

可前往灵动微电子官网下载配套开发资源：

Keil Pack： https://www.mindmotion.com.cn/support/software/keil_pack/
库函数和例程：https://www.mindmotion.com.cn/products/mm32mcu/mainstream_line/mm32f_mainstream/mm32f0120/
开发板设计文件： https://www.mindmotion.com.cn/support/development_tools/evaluation_boards/miniboard/mm32f0121c6p/

开发环境配置

可参考评测文章《MM32：配置开发环境和点亮第一颗LED》

例程试玩

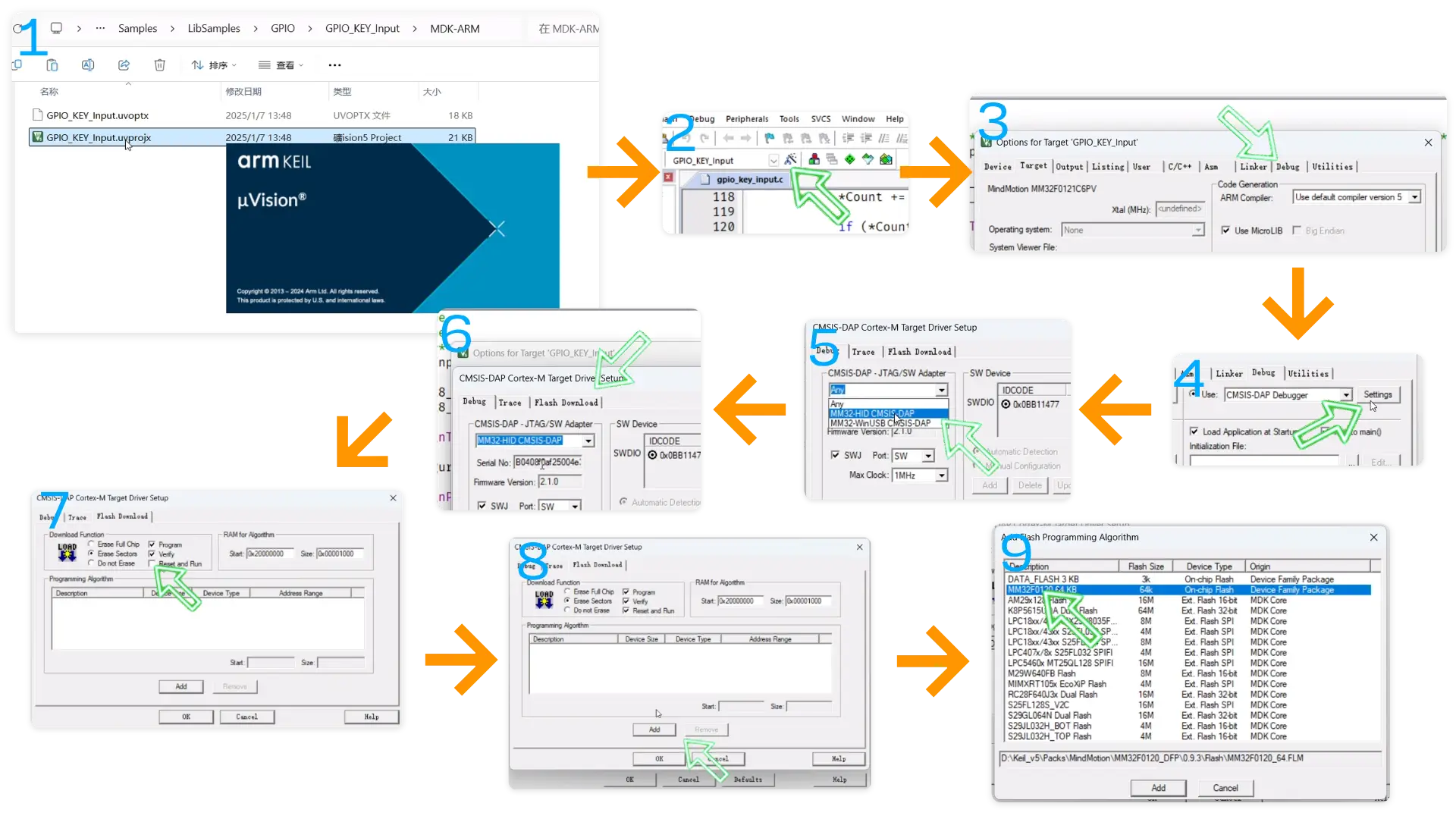

配置Keil仿真器设置

在官网下载到的例程，需要先修改Keil的仿真器设置，才能直接使用Keil下载程序，下面以GPIO输入例程为例：

完成设置后才可正常下载程序

I²C通信读写EEPROM

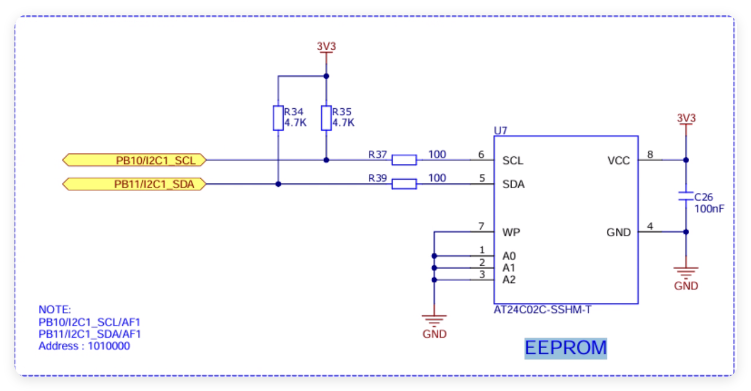

开发板拥有一个2K大小的EEPROM，可以尝试使用逻辑分析仪采样I²C通信的数字信号

将逻辑分析仪连接到PB10(SCL)和PB11(SDA)后进行采样，添加I²C协议解码器可以更直观地观察

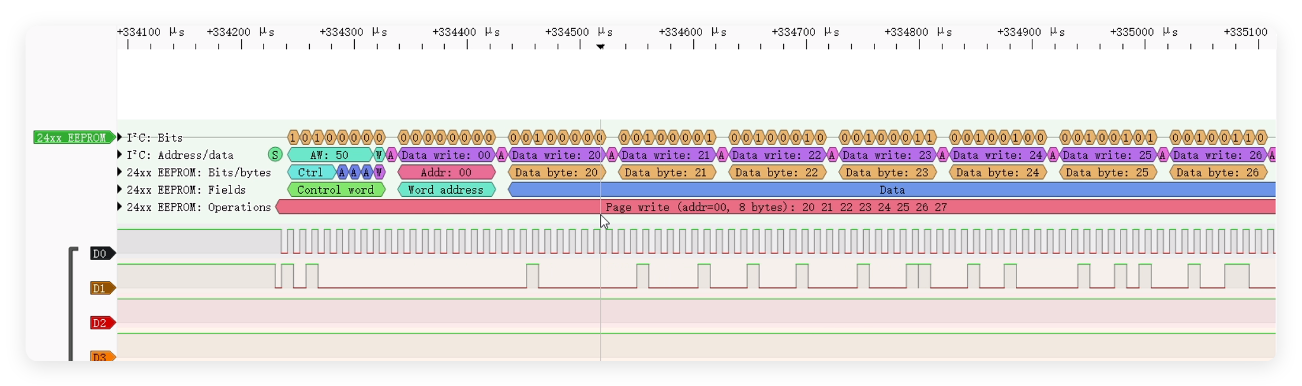

▲ 写入数据

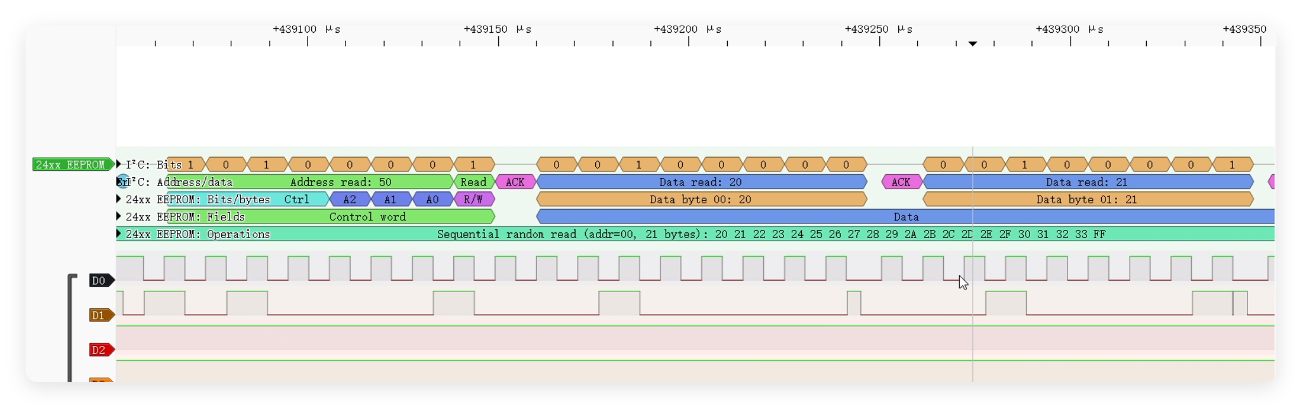

▲ 读取数据

详细操作可以查看视频 BV1aVwae3Ed1

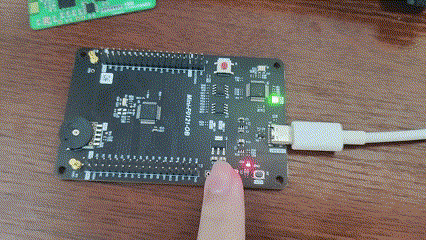

点灯

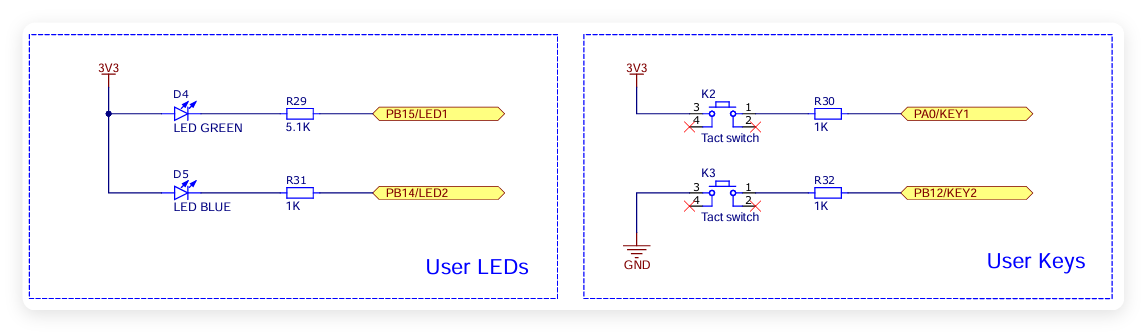

按照原理图，编写了一个按下按键点亮对应LED灯的代码

void GPIO_Configure(void)
{
	GPIO_InitTypeDef GPIO_InitStruct;

	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOA, ENABLE);
	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOB, ENABLE);

	/* K1->PA0 */
	GPIO_StructInit(&GPIO_InitStruct);
	GPIO_InitStruct.GPIO_Pin  = GPIO_Pin_0;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPD;
	GPIO_Init(GPIOA, &GPIO_InitStruct);

	/* K2->PB12 */
	GPIO_StructInit(&GPIO_InitStruct);
	GPIO_InitStruct.GPIO_Pin  = GPIO_Pin_12;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_Init(GPIOB, &GPIO_InitStruct);

	/* LED1->PB15 */
	GPIO_StructInit(&GPIO_InitStruct);
	GPIO_InitStruct.GPIO_Pin  = GPIO_Pin_15;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_Init(GPIOB, &GPIO_InitStruct);

	/* LED2->PB14 */
	GPIO_StructInit(&GPIO_InitStruct);
	GPIO_InitStruct.GPIO_Pin  = GPIO_Pin_14;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_Init(GPIOB, &GPIO_InitStruct);

	GPIO_SetBits(GPIOB, GPIO_Pin_14 | GPIO_Pin_15);
}

void GPIO_Sample(void)
{
	GPIO_Configure();

	while (1)
	{
		if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0))
			GPIO_ResetBits(GPIOB, GPIO_Pin_15);
		else
			GPIO_SetBits(GPIOB, GPIO_Pin_15);

		if(!GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_12))
			GPIO_ResetBits(GPIOB, GPIO_Pin_14);
		else
			GPIO_SetBits(GPIOB, GPIO_Pin_14);

		PLATFORM_DelayMS(10);
	}
}
