一、硬件介绍

1.概述

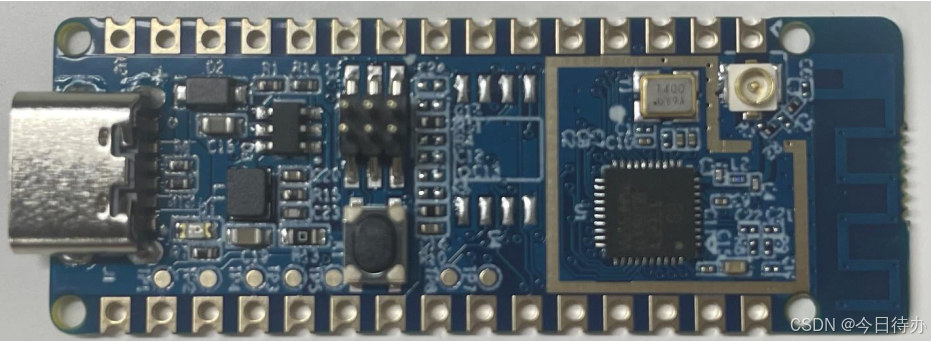

中电港萤火工场推出基于兆易创新（GigaDevice）GD32VW553是一款 RISC-V 内核的 32位 MCU 的开源硬件GD32VW553-IOT。

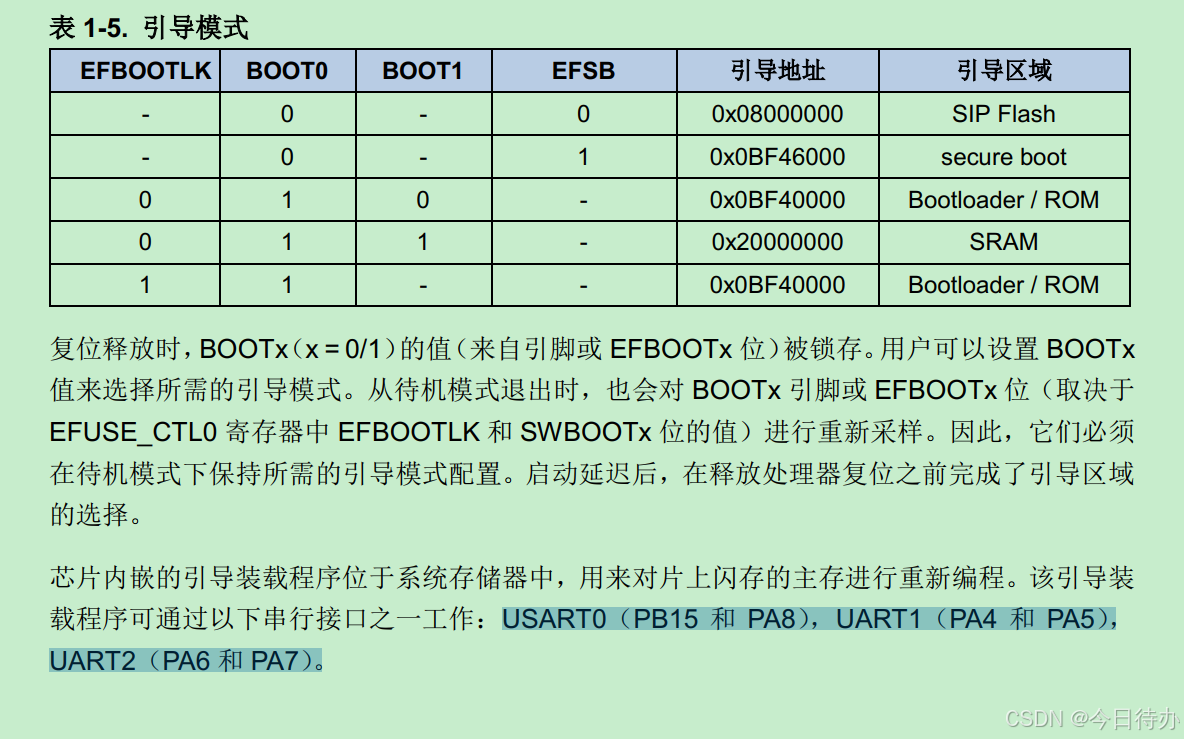

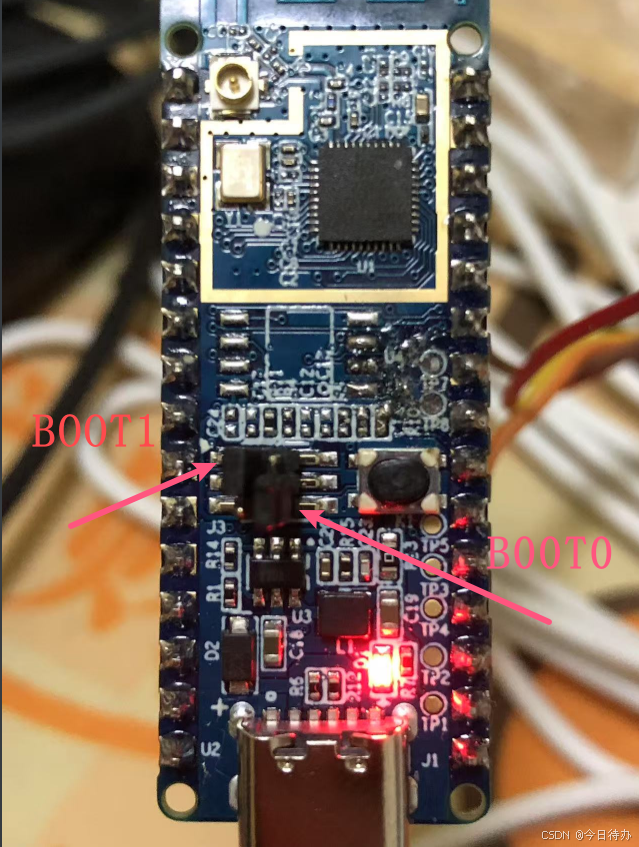

(中间空出的位置为：预留外置Flash、上方为BOOT选择)

GD32VW55x 系列器件是基于 Nuclei N307 处理器的 32 位通用微控制器，其中 N307 处理器是基于 RSIC-V 架构指令集开发而来，以下简称 RISC-V 处理器。

RISC-V 处理器包括两条 AHB总线分别称为 I-Cache 总线和系统总线。 RISC-V 处理器的所有存储访问，根据不同的目的和目标存储空间，都会在 AHB 总线上执行。存储器的组织采用了哈佛结构，预先定义的存储器映射和高达4 GB 的存储空间，充分保证了系统的灵活性和可扩展性。

2．系统资源(GD32VW553HMQ7)

功能	参数
FLASH(KB)	4096
SRAM(KB)	320
时钟
General Timer(16-bit)	2
General Timer(32-bit)	2
Advanced Timer(16-bit)	1
Basic Timer(16-bit)	1
SysTick(64-bit)	1
Watchdog	2
RTC	1
接口
USART	1
UART	2
I2C	2
SPI	1
QSPI	1
Wi-Fi	1
BLE5.2	1
ADC
Units	1
Channels	9

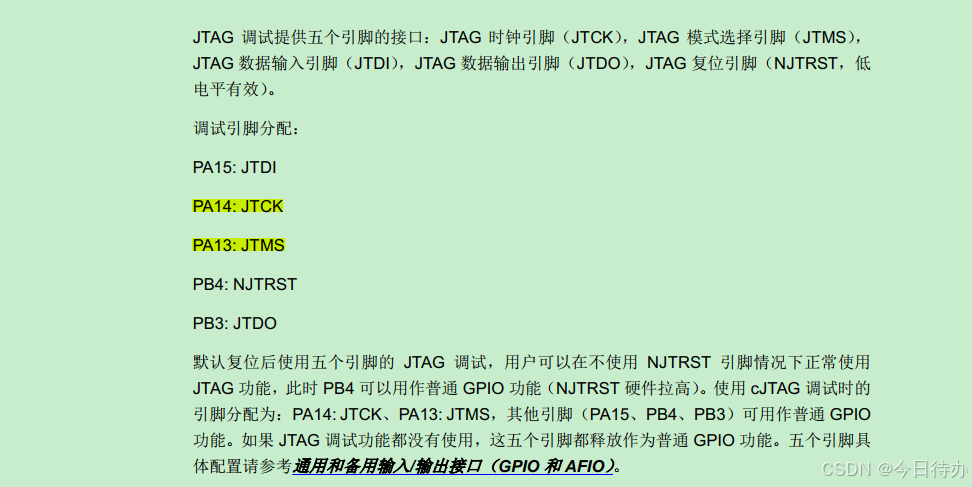

3．接口定义

脚标	信号	脚标	信号
1	PA8	30	VIN
2	PB0	29	GND
3	NRST	28	PB1
4	GND	27	VUSB
5	PA15	26	PA0
6	PB15	25	PA1
7	PB13	24	PA2
8	PB12	23	PA3
9	PB11	22	PA4
10	PB2	21	PA5
11	PB4	20	PA6
12	PB3	19	PA7
13	PA12	18	PC8
14	PA9	17	VCC
15	PA10	16	PA11

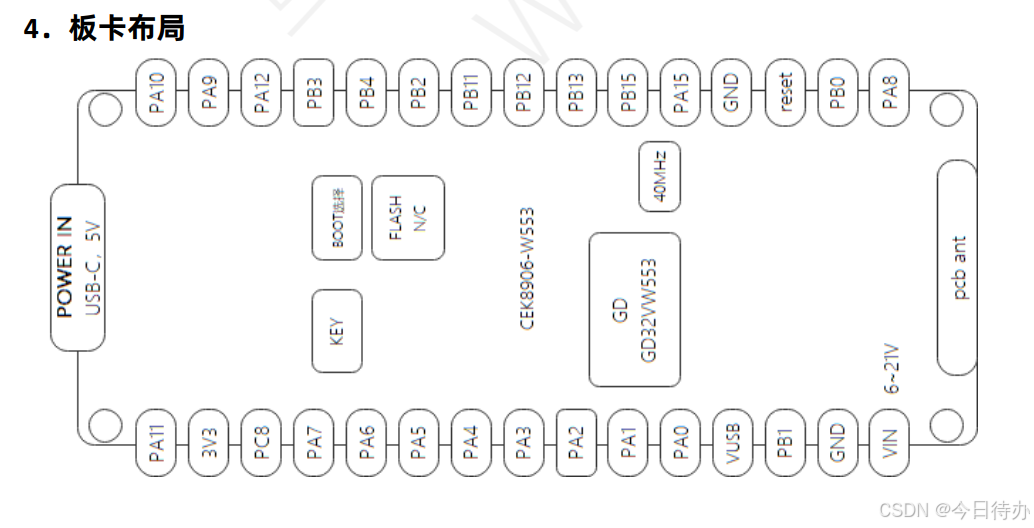

4.板卡布局

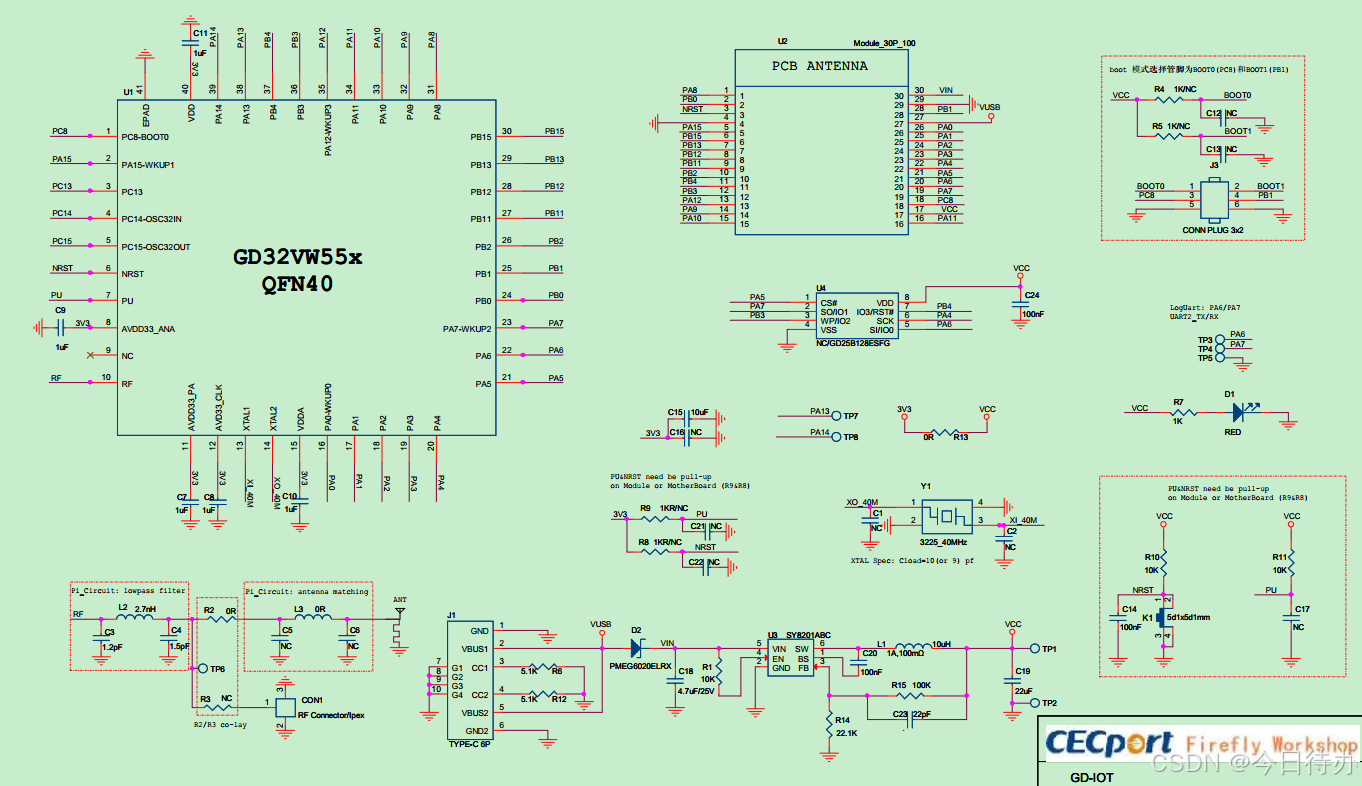

5.原理图

二、开发环境搭建

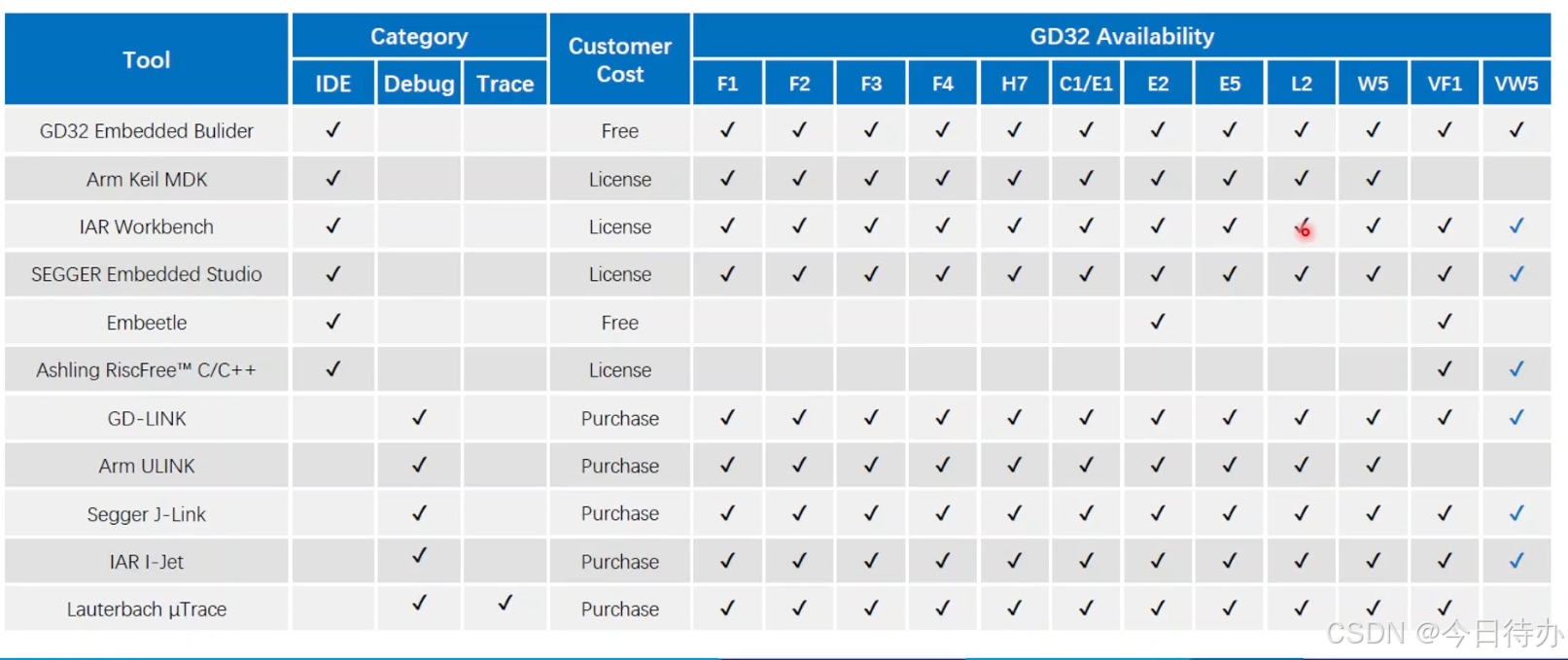

1、IDE软件下载(支持GD32MCU系列芯片)

GD32 Embedded Builder下载地址

2、芯片SDK等安装包下载及配置

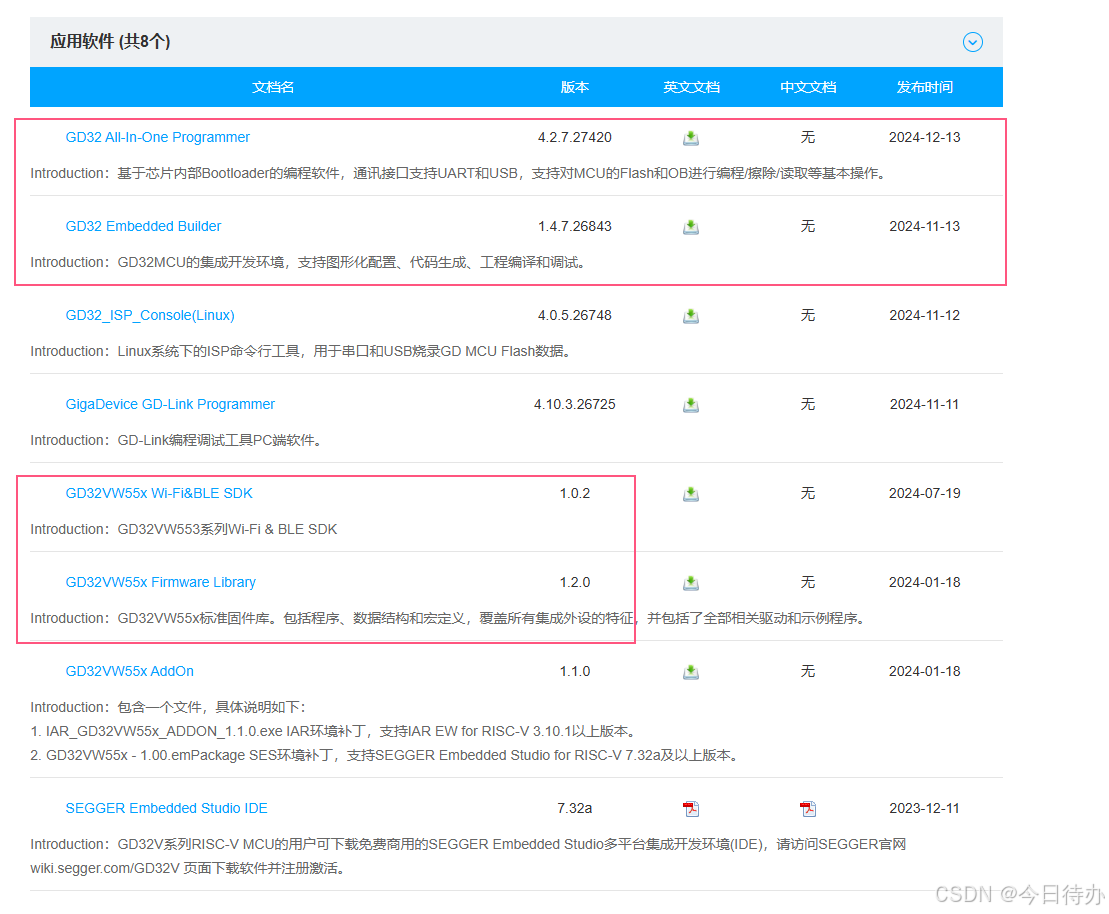

SDK下载地址

3、IDE相关配置

1、打开下载好的Embedded Builder.exe

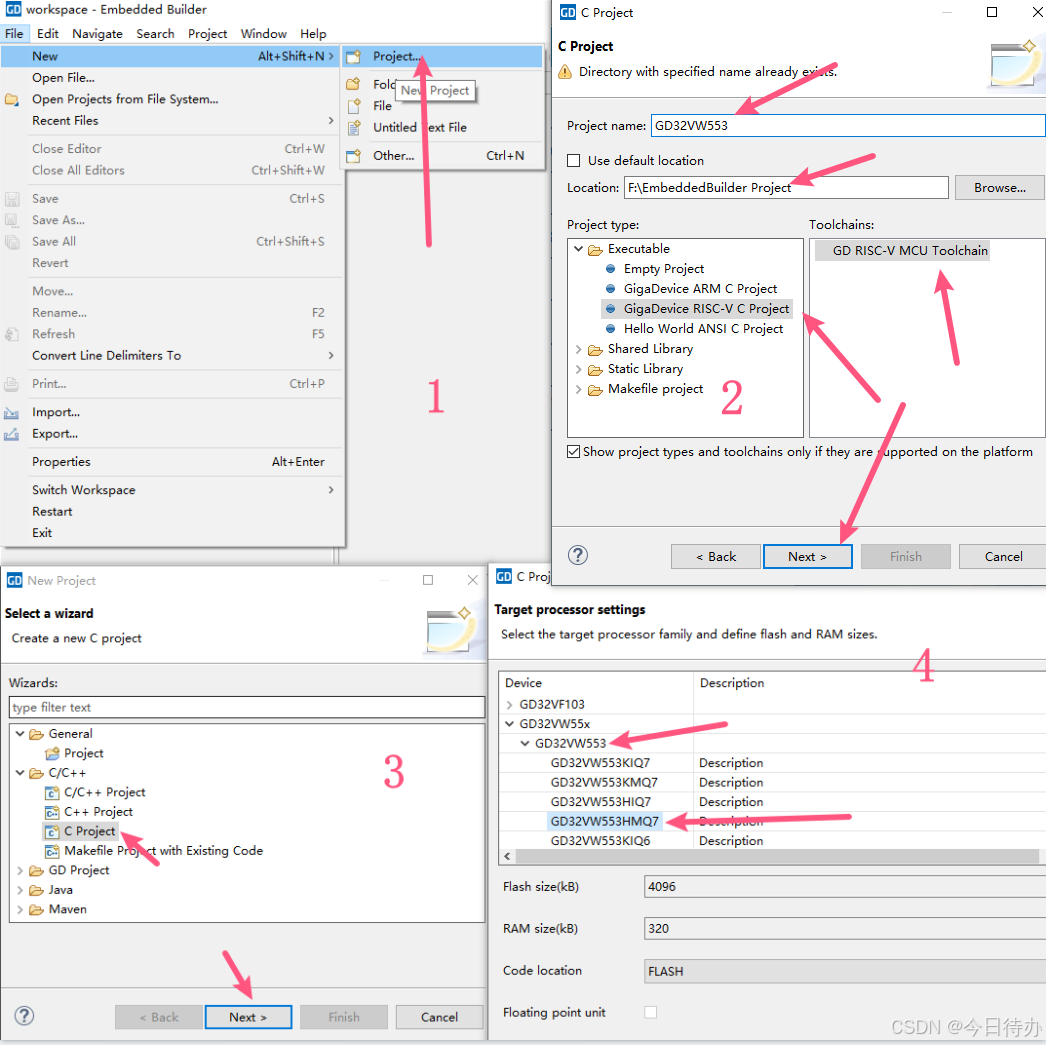

2、根据图示进行相关配置，最后点击Finish即可

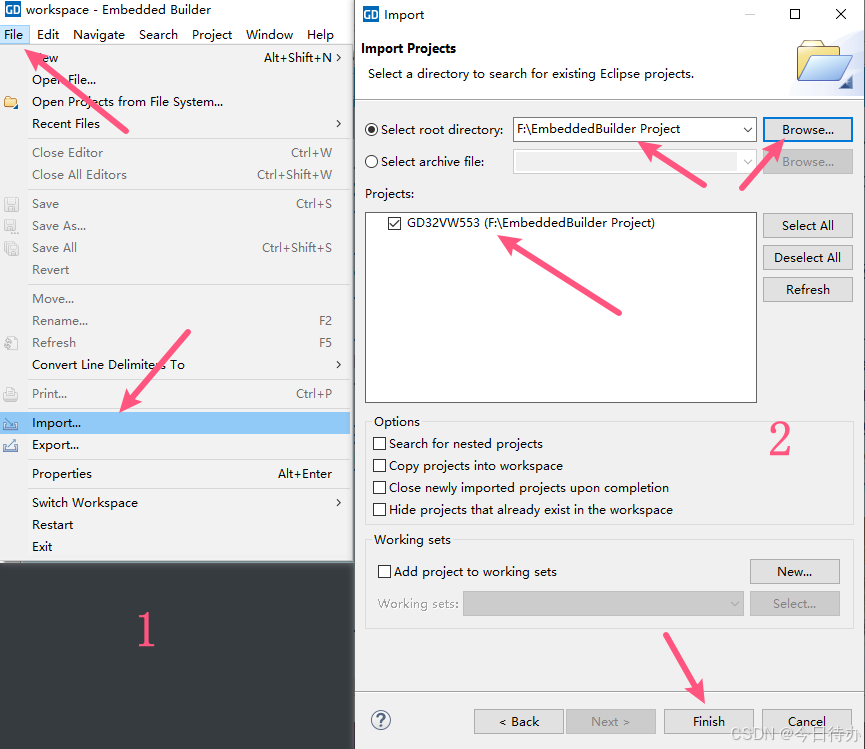

3、导入工程项目

三、代码编写(串口打印相关信息)

板载只有一个电源LED，因此通过串口输出相关打印信息实现代码的编写。

在刚创建的工程模板中，打开main.c，并修改如下，完成后点击上方的 Project ->Build All，进行编译，

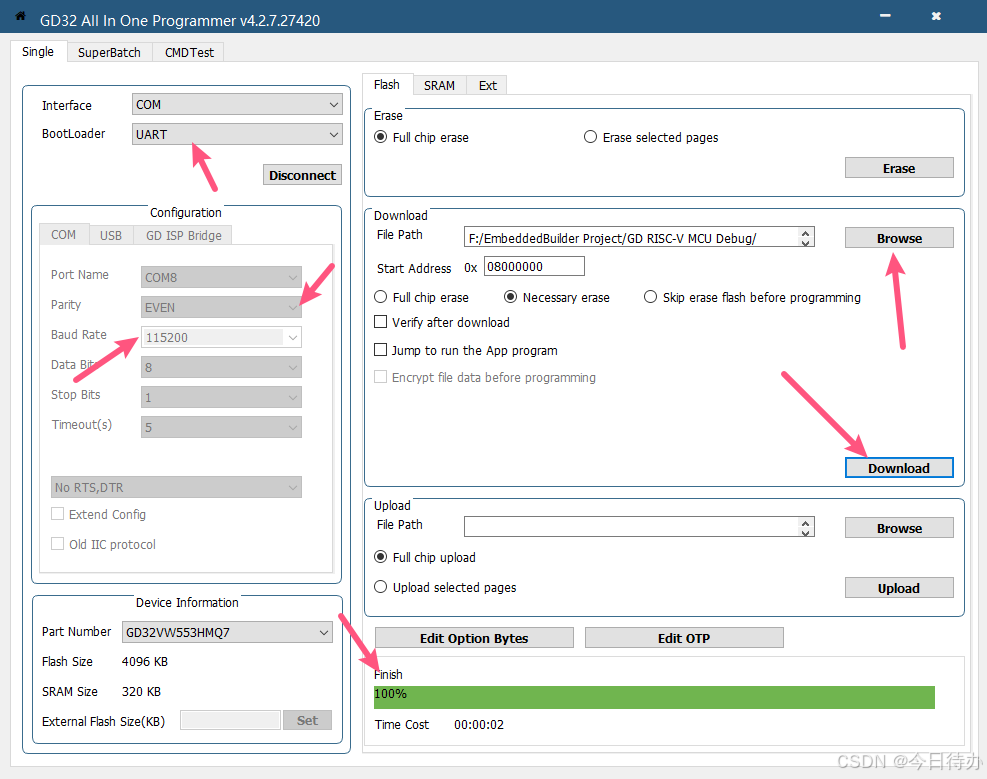

生成的bin文件在【IDE项目配置】所创建的文件夹目录中

#include "gd32vw55x.h"
#include "systick.h"
#include <stdio.h>
#include "main.h"
#include "gd32vw553h_eval.h"

void com_usart_init(void);

/*!
    \brief      main function
    \param[in]  none
    \param[out] none
    \retval     none
*/
int main(void)
{
    /* initialize the COM */
    com_usart_init();

    while(1){
        printf("usart transmit test Sucess!\r\n"); //输出到串口
    }
}


void com_usart_init(void)
{
    /* enable COM GPIO clock */
    rcu_periph_clock_enable(RCU_GPIOA);
    rcu_periph_clock_enable(RCU_GPIOB);
    /* enable USART clock */
    rcu_periph_clock_enable(RCU_USART0);
    /* connect port to USART TX */
    gpio_af_set(GPIOB, GPIO_AF_8, GPIO_PIN_15);
    /* connect port to USART RX */
    gpio_af_set(GPIOA, GPIO_AF_2, GPIO_PIN_8);

    /* configure USART Tx as alternate function push-pull */
    gpio_mode_set(GPIOB, GPIO_MODE_AF, GPIO_PUPD_PULLUP, GPIO_PIN_15);
    gpio_output_options_set(GPIOB, GPIO_OTYPE_PP, GPIO_OSPEED_25MHZ, GPIO_PIN_15);

    /* configure USART Rx as alternate function push-pull */
    gpio_mode_set(GPIOA, GPIO_MODE_AF, GPIO_PUPD_PULLUP, GPIO_PIN_8);
    gpio_output_options_set(GPIOA, GPIO_OTYPE_PP, GPIO_OSPEED_25MHZ, GPIO_PIN_8);

    /* USART configuration */
    usart_deinit(USART0);
    usart_word_length_set(USART0, USART_WL_8BIT);
    usart_stop_bit_set(USART0, USART_STB_1BIT);
    usart_parity_config(USART0, USART_PM_NONE);
    usart_baudrate_set(USART0, 115200U);
    usart_receive_config(USART0, USART_RECEIVE_ENABLE);
    usart_transmit_config(USART0, USART_TRANSMIT_ENABLE);

    usart_enable(USART0);
}
