前言：
在开发过程中，对于RICS-V架构的单片机了解甚少，参考了GD官网给出的资料，环境的搭建还是很容易的，这里不再赘述。本文着重在于对其外设使用点的一些小建议和注意细节。
OC&UART(输出比较和UART）：
我把这两个功能集成在一起，这样可以通过上位机来控制定时器的OC功能，上位机控制很好的处理了数据交互和中断的实现细节，下面开始分析代码：【TIMER2的中断是1秒一次，由于RTC时钟的界面设计，TIMER2在RTC开启的情况下不会开启，在其他功能下开启】

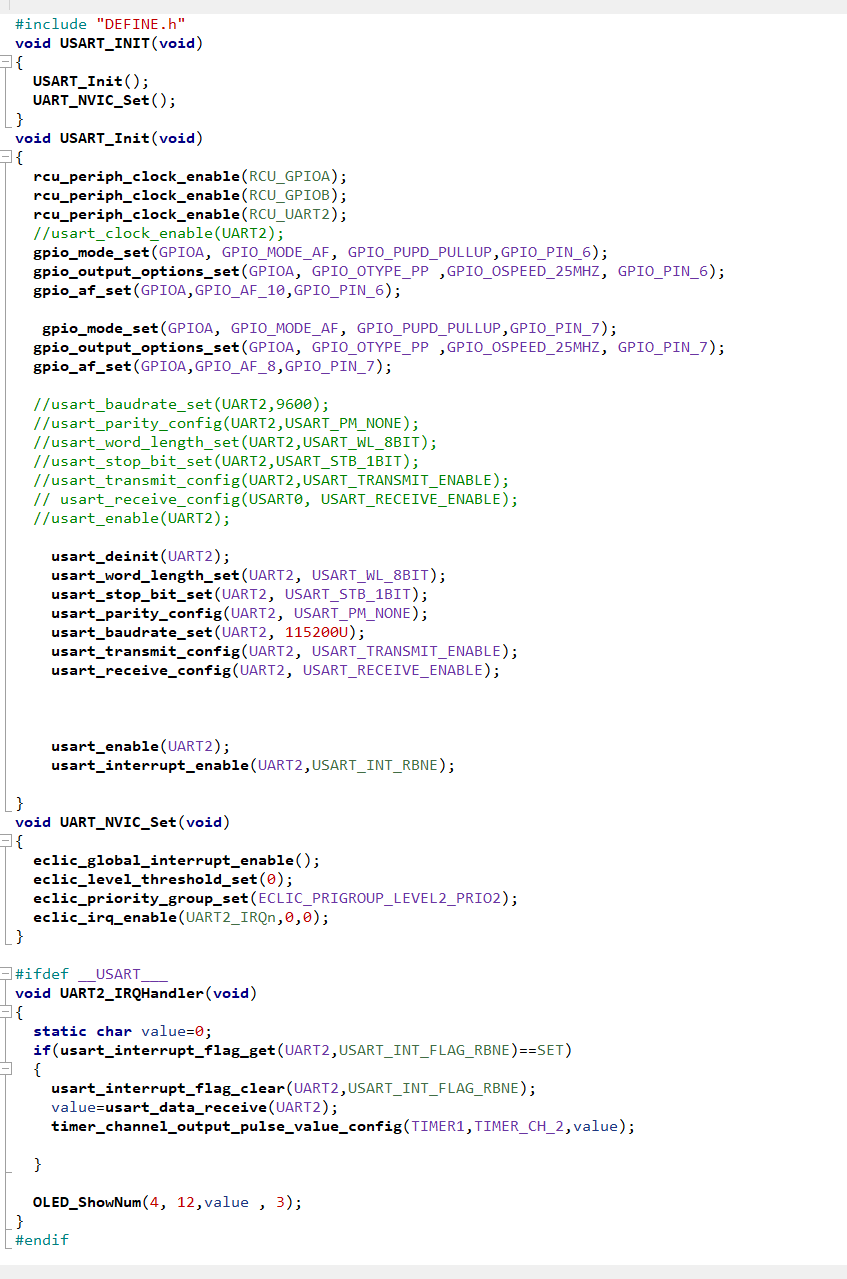

在这里，首先开启串口对应的引脚（ps:所有外设的开启都遵循一个流程：开启始终，打开引脚，配置外设，外设使能），注意串口引脚的AF控制，TX和RX在AF时是不一样的，而在库函数使用手册里，GD官方没有解释这两个对应的是具体哪个通道，这对于定时器等多通道的很头疼，需要一个一个试。
然后配置串口的波特率，停止位，奇偶校验等参数，然后开启串口，设置eclic（类似于STM32 NVIC)设置优先级和开启全局中断，设置完以后才可以使用中断服务程序，但是测量出机器中断屏蔽时并不能屏蔽未达优先级的中断，很奇怪。
在中断服务程序，使用了串口接收传来的数据，然后给到OC的CCR寄存器来设置比较值。
在发送程序里：
使用了多个#ifdef #endif来预处理开启的部分，使用者可以在<DEFINE.h>头文件里开启和关闭#define来观察某个外设的工作状态而不要手动的去开启和关闭。

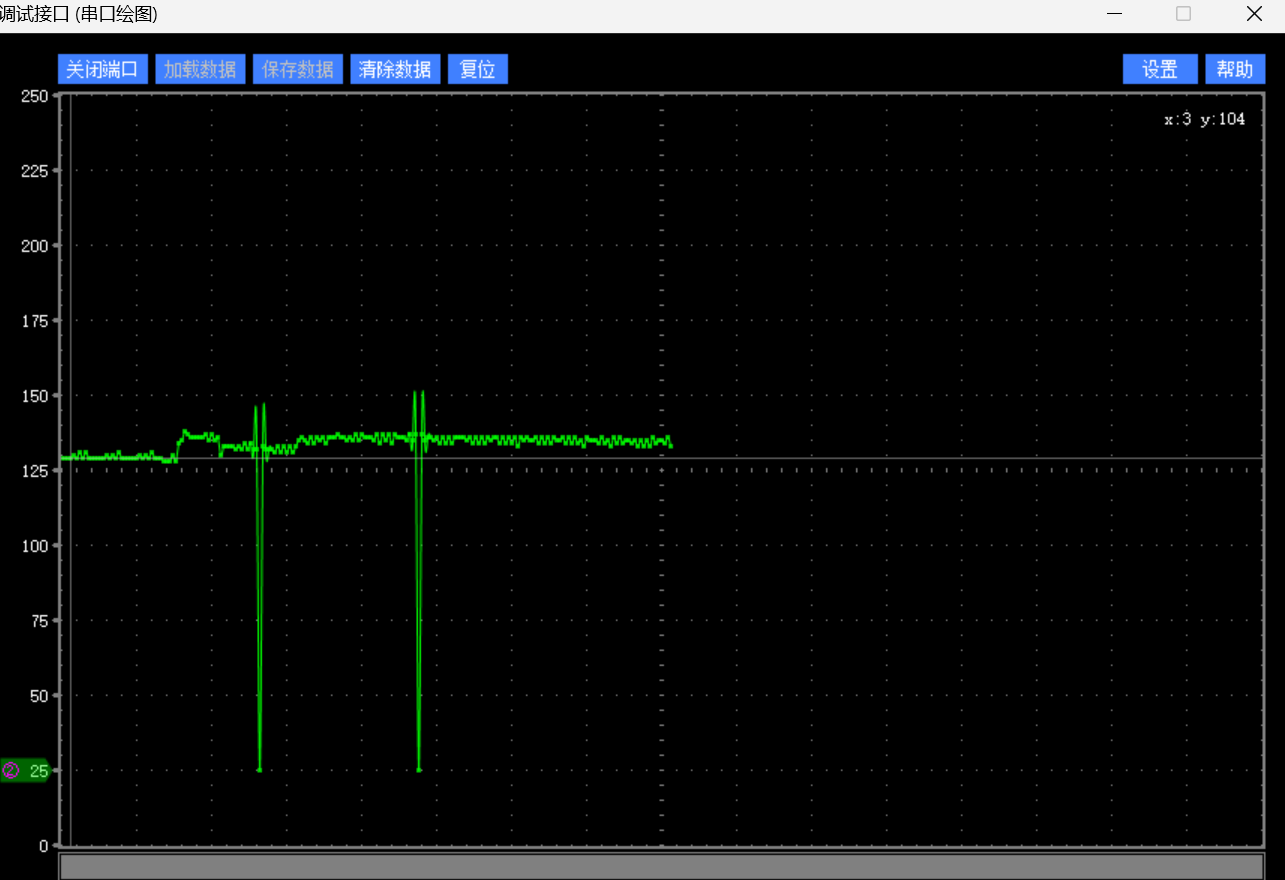

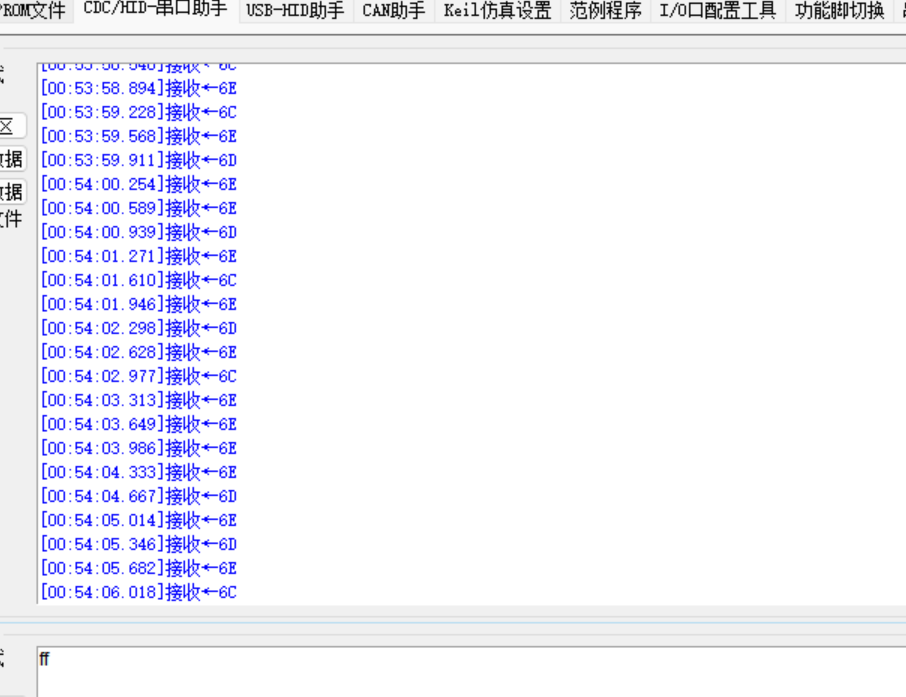

串口每隔一秒发送一次ADC采集到的温度值，ADC开启的是CPU的内部温度传感器的ADC值，由于没有找到典型值的位置，所以没法按照给定的数据来计算中世纪的温度值，但是使用打火机【有危险】烧单片机时，可以观察到ADC的值产生了下降，符合公式的相关关系。
这里的数据采用的取反来观察，一旦烧的时间久，会发生单片机重启的现象，所以不建议使用打火机烧芯片，不要把他放在超过其工作温度的地方运行，防止出现错误。
ADC采集内部电压：

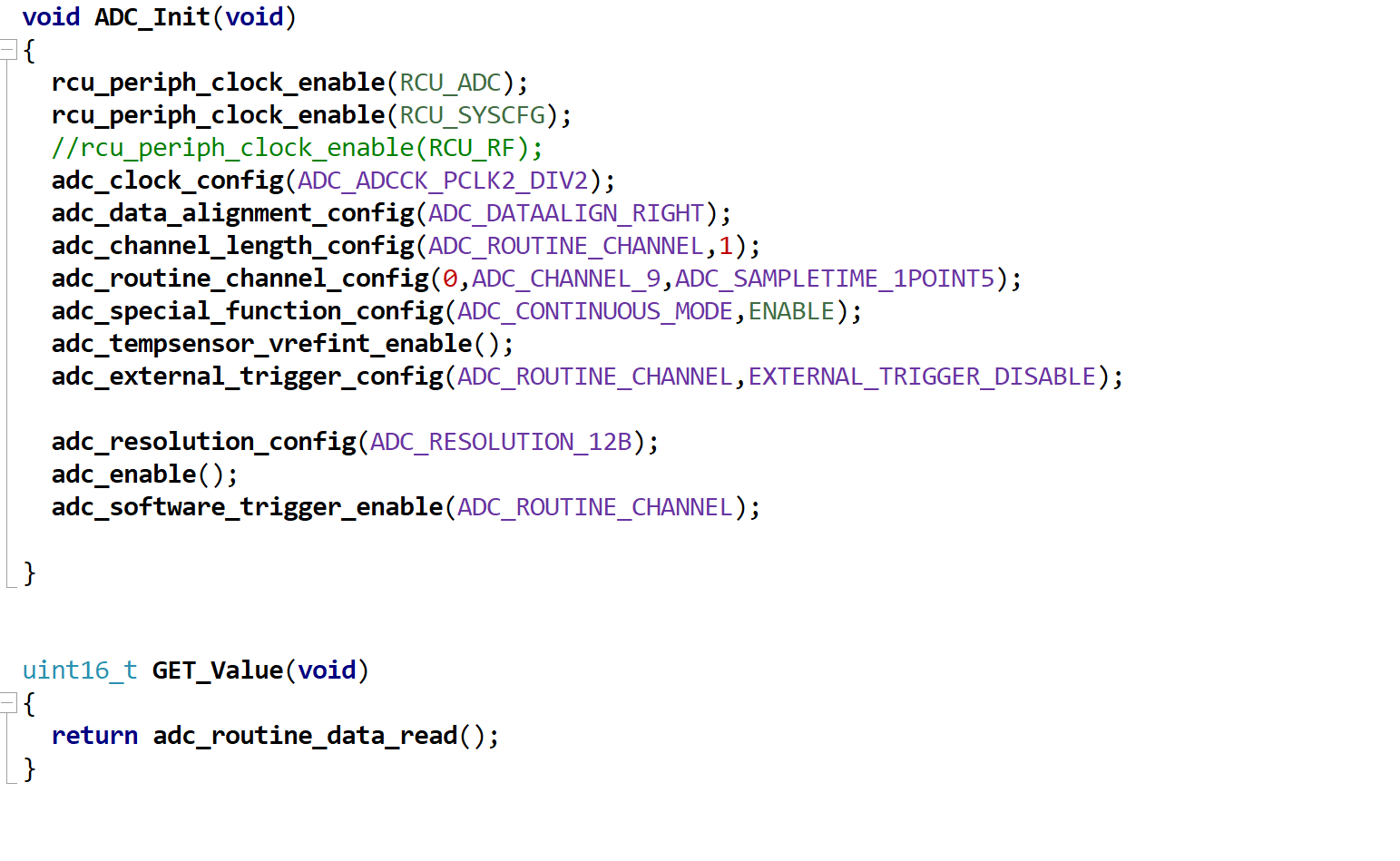

在这里，首先开启内部ADC的时钟，时钟开启以后对ADC的规则组，对齐方式，通道，特殊模式进行一系列配置，详情见固件库使用手册。
注意的是需要关闭外部触发的功能，以为这个代码使用的是软件触发然后持续不断的采集数据，通过Get_Value()函数得到其寄存器采集到的数据，ADC支持8~12b的采集精度，所以可以很大程度上的得到数据的特点。
库函数写的十分的详细，在ADC的采集还是十分方便的，具体的实现细节可以参考代码，逻辑上没啥困难。
RTC实时时钟：
在这里，不得不吐槽一波了，这里没有外部低速时钟，所以得依靠内部的32kRCRC振荡器开提供时钟，外部高度时钟由于频率过高，无法分频到1Hz，所以不得不使用内部RC振荡器，由于RC振荡器受温度，芯片生产工艺的限制，无法做到真正的32kHz，所以用作看门狗这样对短时间，精度要求不高的外设是很有帮助的，但是，在RTC这样对时钟要求的外设，使用这个必然导致无法准确的得到1Hz，所以这个板子上的RTC就是个玩具，根本没用，32秒就已经产生了3秒的误差。我认为作为一款消费电子产品，不支持RTC的功能会导致这个板子根本没人用，不仅仅密钥更新不了，对时间的访问也丢失精度，即使做的再好，也是没用的。
对于RTC的访问，首先要做的是打开备份寄存器的读取写入权限，一定要先打开PMU的时钟，开启备份寄存器，再开启RTC时钟，顺序不能错否则会无法开启RTC，

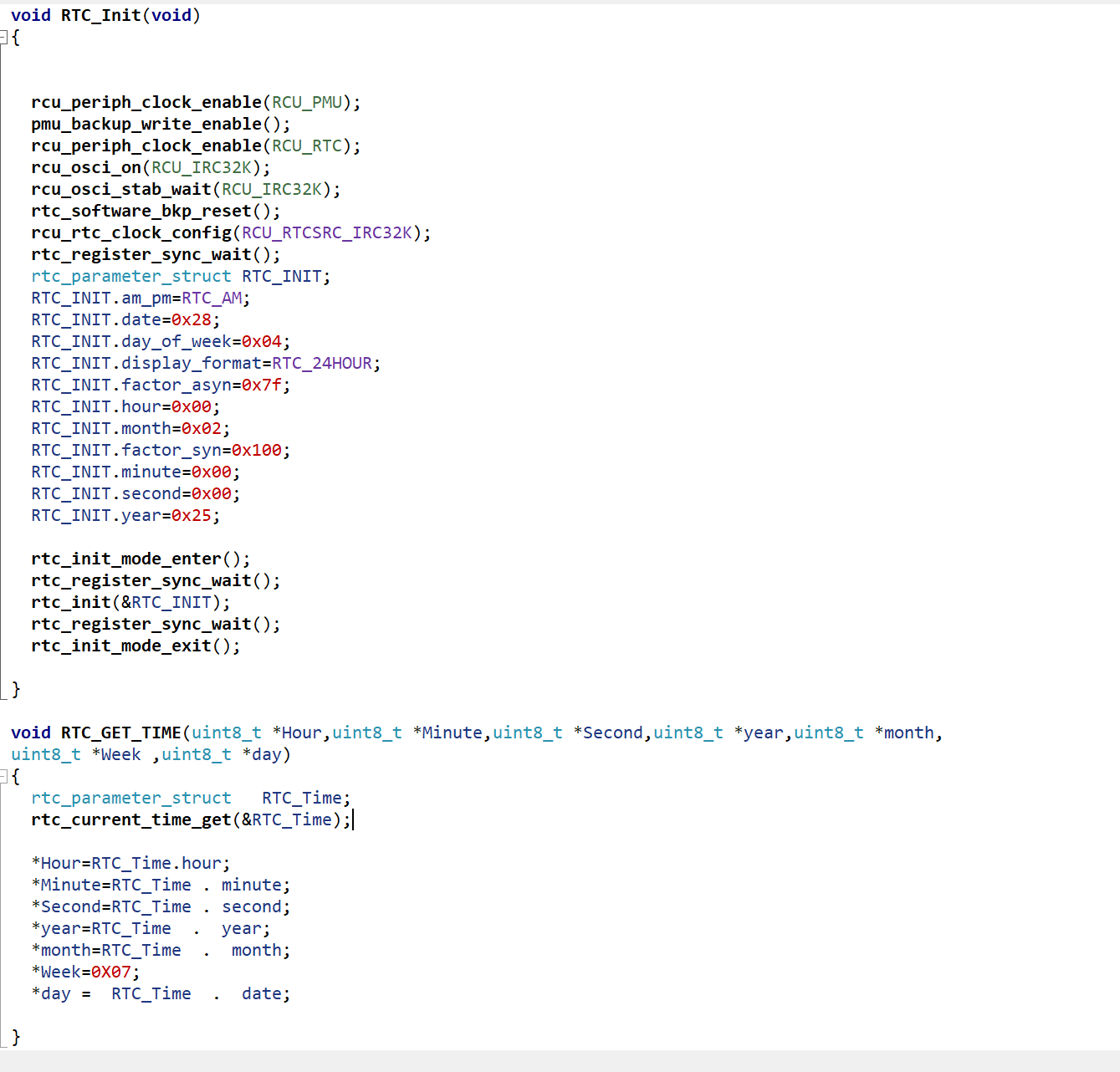

然后按照代码顺序开启配置，配置不需要像STM32那样使用时间戳，支持日历写入还是很人性化的，在写入和读取的过程还是很方便的，使用结构体返回数据，在中断函数调用写函数

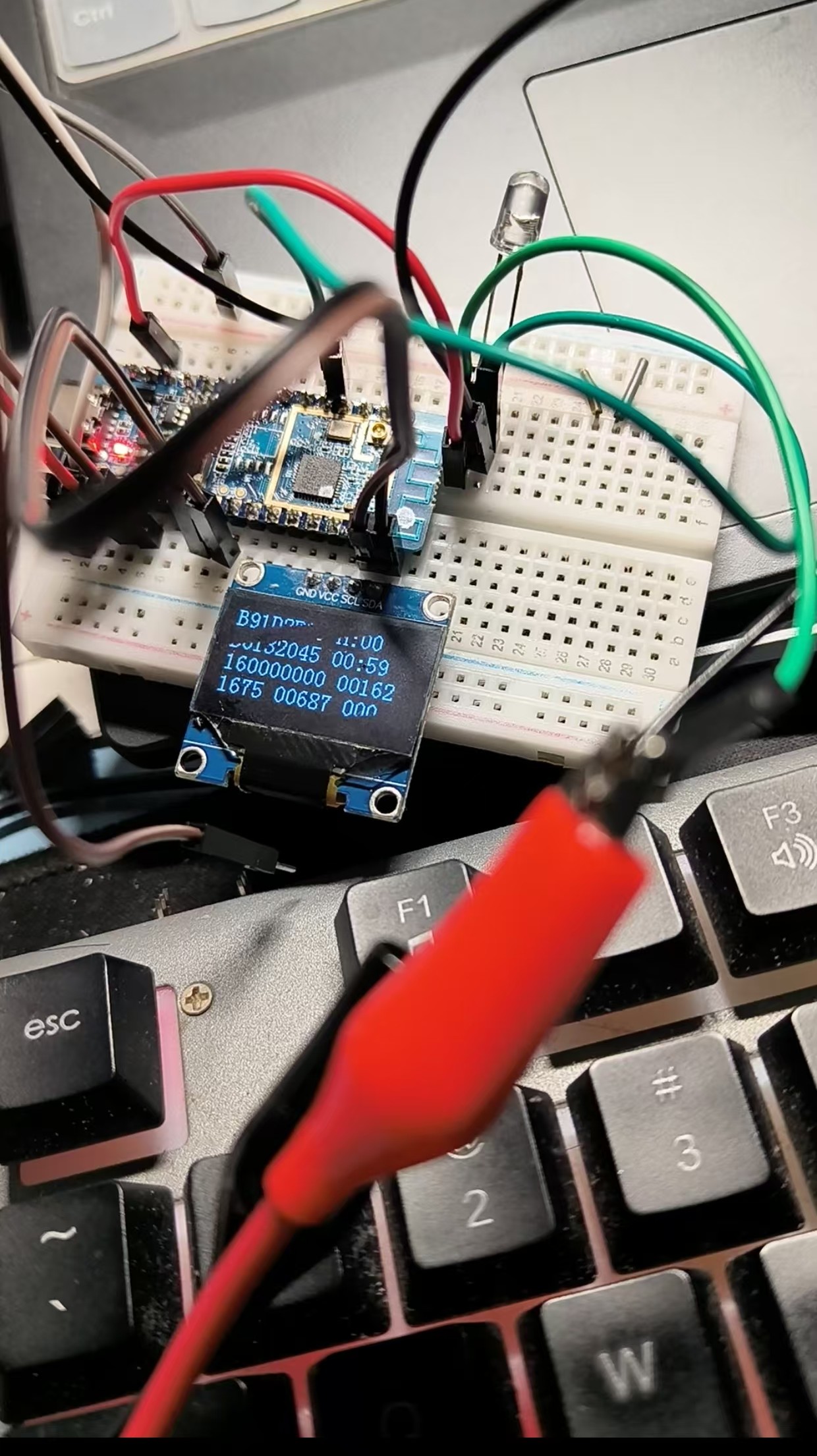

这个函数向屏幕写入数据，具体的刷写“：”等配置不再展示，因为很方便自定义配置。

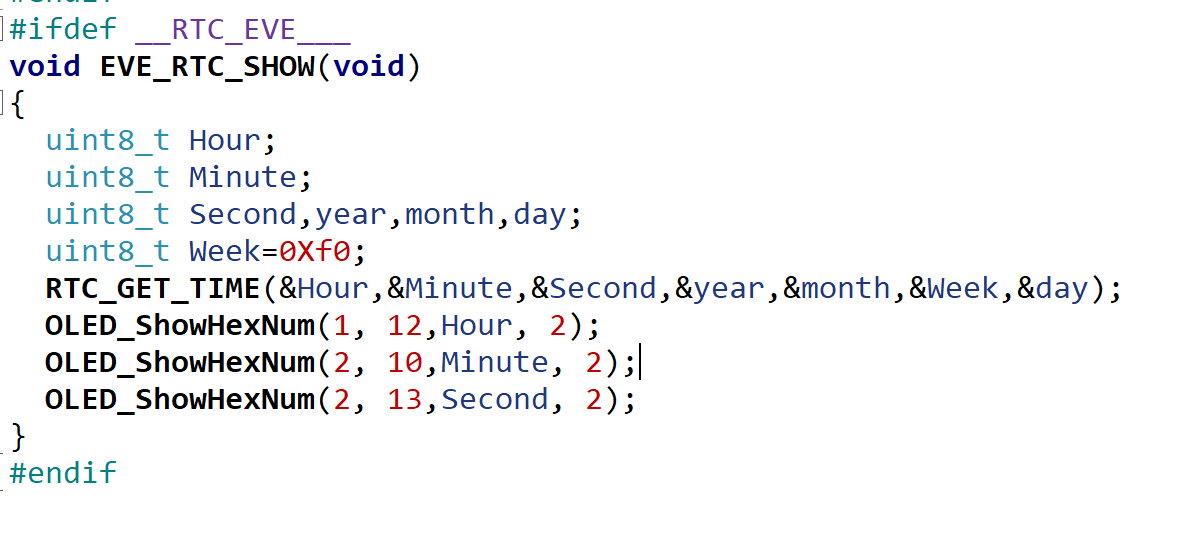

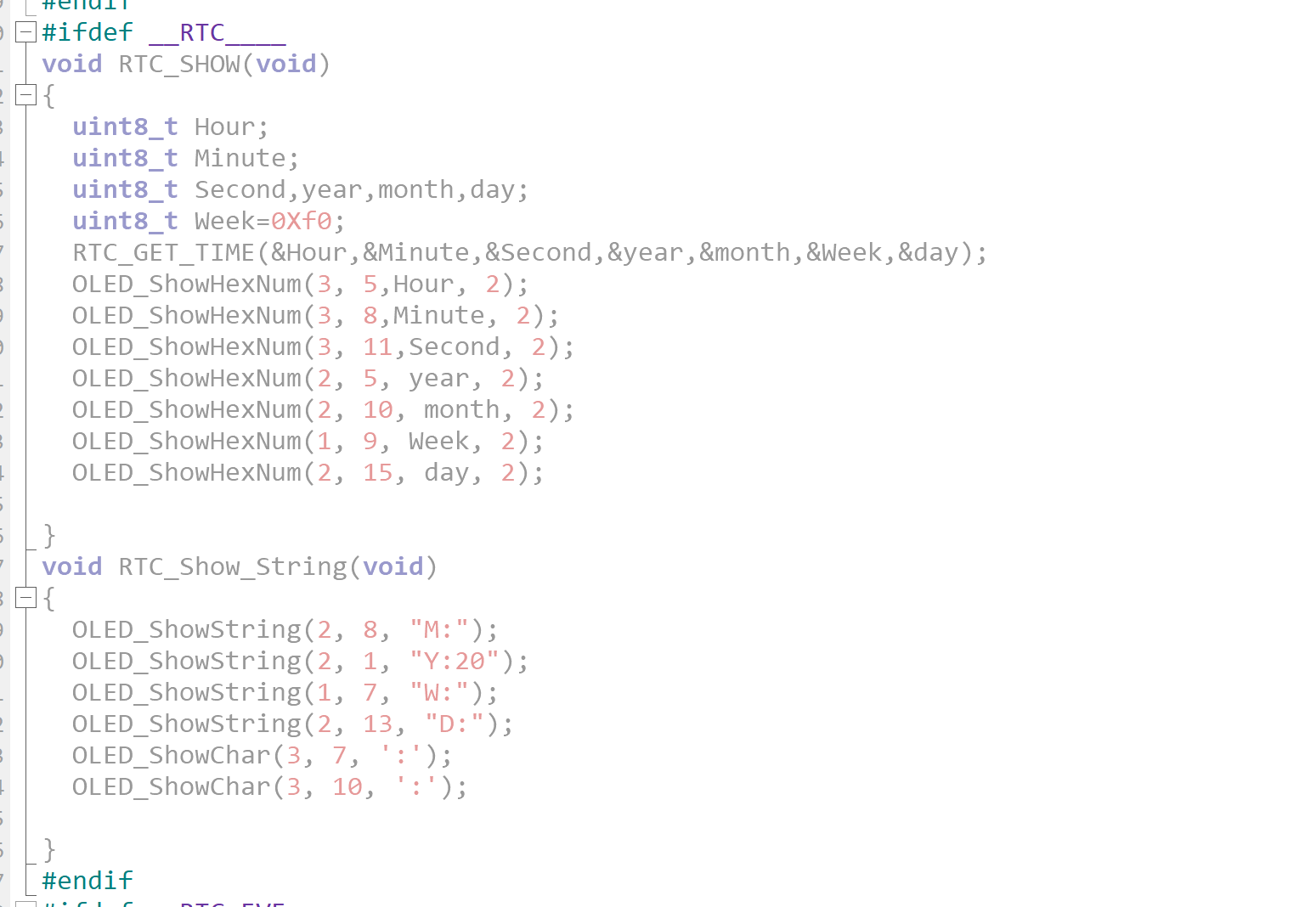

这个是旧版函数，可以拿来做为参考（__RTC___是旧版 EVE_RTC（eventuall RTC）是最终版）
TRNG&CRC(真随机数和CEC校验）：
CRC校验在检查数据和密钥传递有着重要的用途，网上有很多CRC的教程，原理分析的博客和视频，很方便去了解怎么算的，TRNG真随机数，不需要随机数种子，可以产生真随机数，不会重样，很强大的。

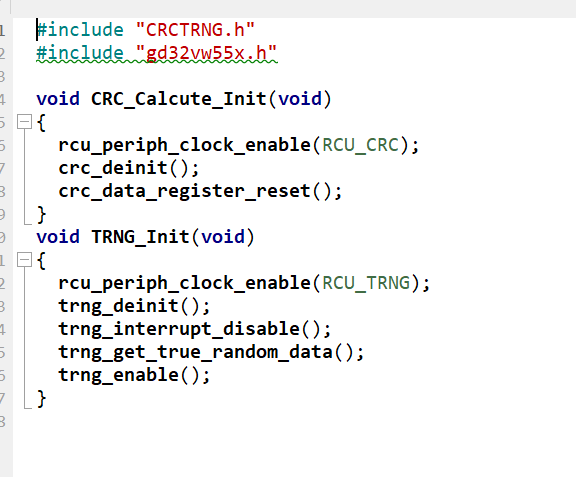

只需要开启对应的库函数外设时钟，还是很方便的
OLED显示函数粗解：
OLED显示屏存在以下诸多问题，包括但不限于第一次上电不显示，容易出现乱码（感觉是串扰），复位多次任然有乱码和花屏现象，在一般显示时是正常的，但是在多个函数整合一起可能会出现问题。OLED库函数取自于江科大STM32入门教学里的OLED显示代码，在此标出。
OLED出现在不同屏幕上不显示的情况，目前不知道是怎么回事，有的可以有的不行。
OLED的函数注释都在，可以参考，在main函数先调用OLED_Init函数初始化就可以使用了。
PWMI功能解释：
PWMI是检测外部的PWM信号的装置，内容很简单，难就难在如何开启主从模式，主从模式的配置属于事件的一种，是外设无需CPU干预即可完成一些既定工作，无需中断战用CPU时间，有利于CPU处理更多内容和减少频繁中断，是很有利于外设的运行。
在这里，主从模式是隶属于RCU_SYSCFG里的，所以需要打开函数“rcu_periph_clock_enable(RCU_SYSCFG);”来打开system config，这点需要注意，不开启时钟主从模式无法运行，无法自动把定时器复位，会出现读取到的CCR值一直递增变化，到达自动重装值重头再来，所以需要注意开启时钟，和STM32不一样，STM32没有这方面内容，这一点需要注意。

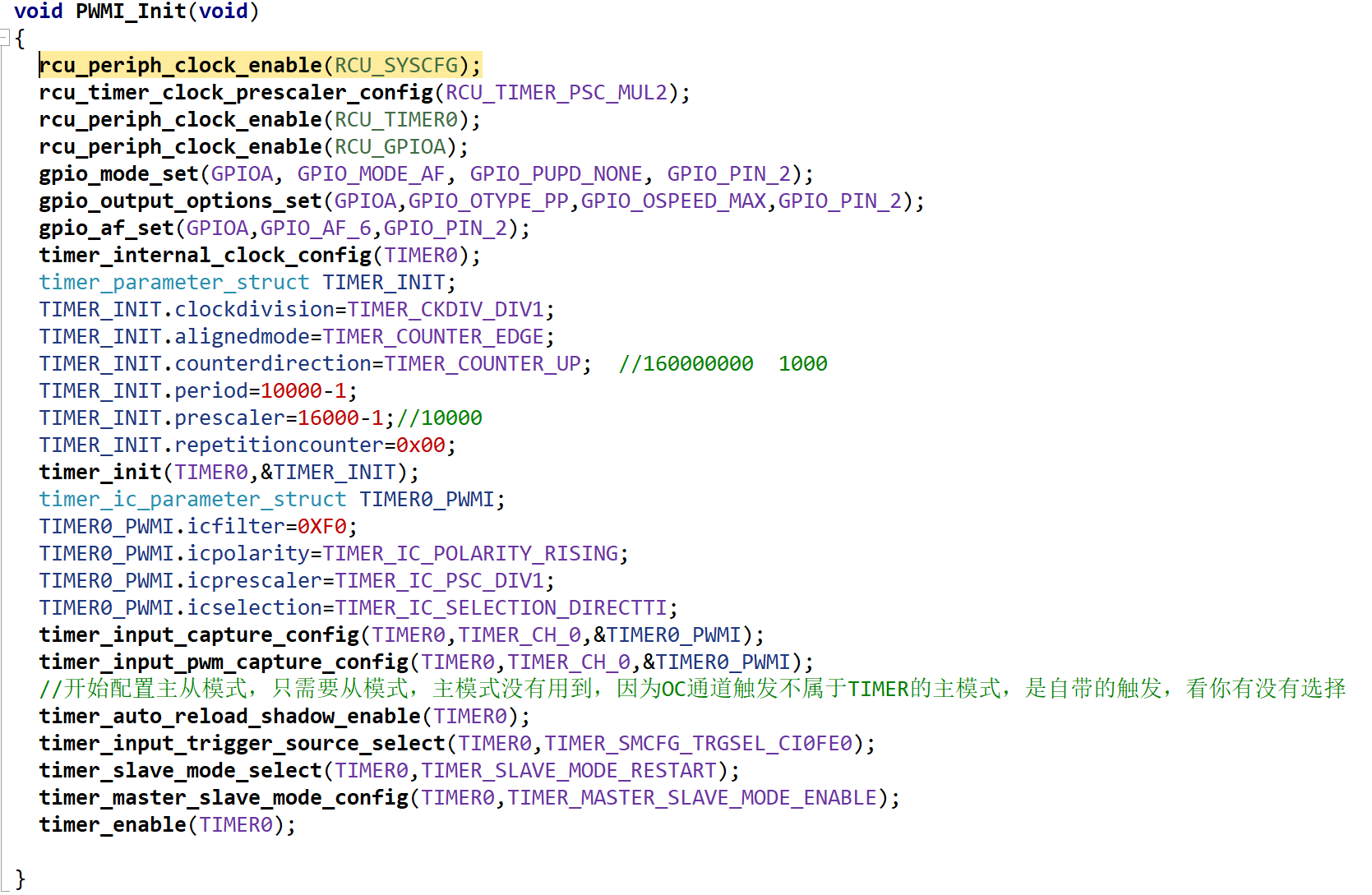

首先开启时钟，打开TIMER分频器的时钟，配置时基单元和开启定时器通道，配置通道引脚，配置IC功能的结构体，设置主从模式开始定时器，这个流程很常见，可以参考代码来理解含义。

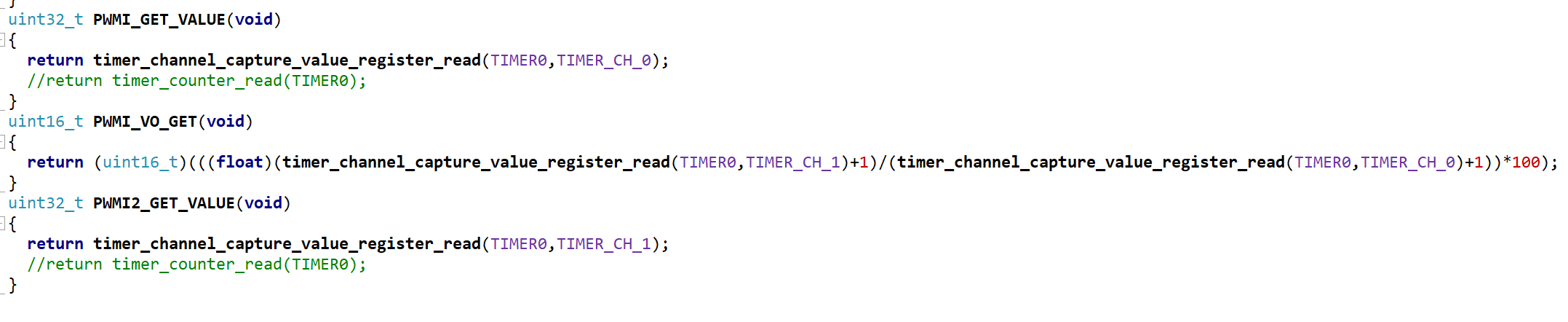

最终按照读取到的值，可以做如下运算，得到计算的占空比和实际频率，由于预分频的值有点大，所以在非整数的情况下占空比和频率的计算值会和实际值有误差，属于正常情况，因为整数运算丢失精度导致的，所以可以把分频值改小一点，重装值改成65535，就可以实现精度的增加。

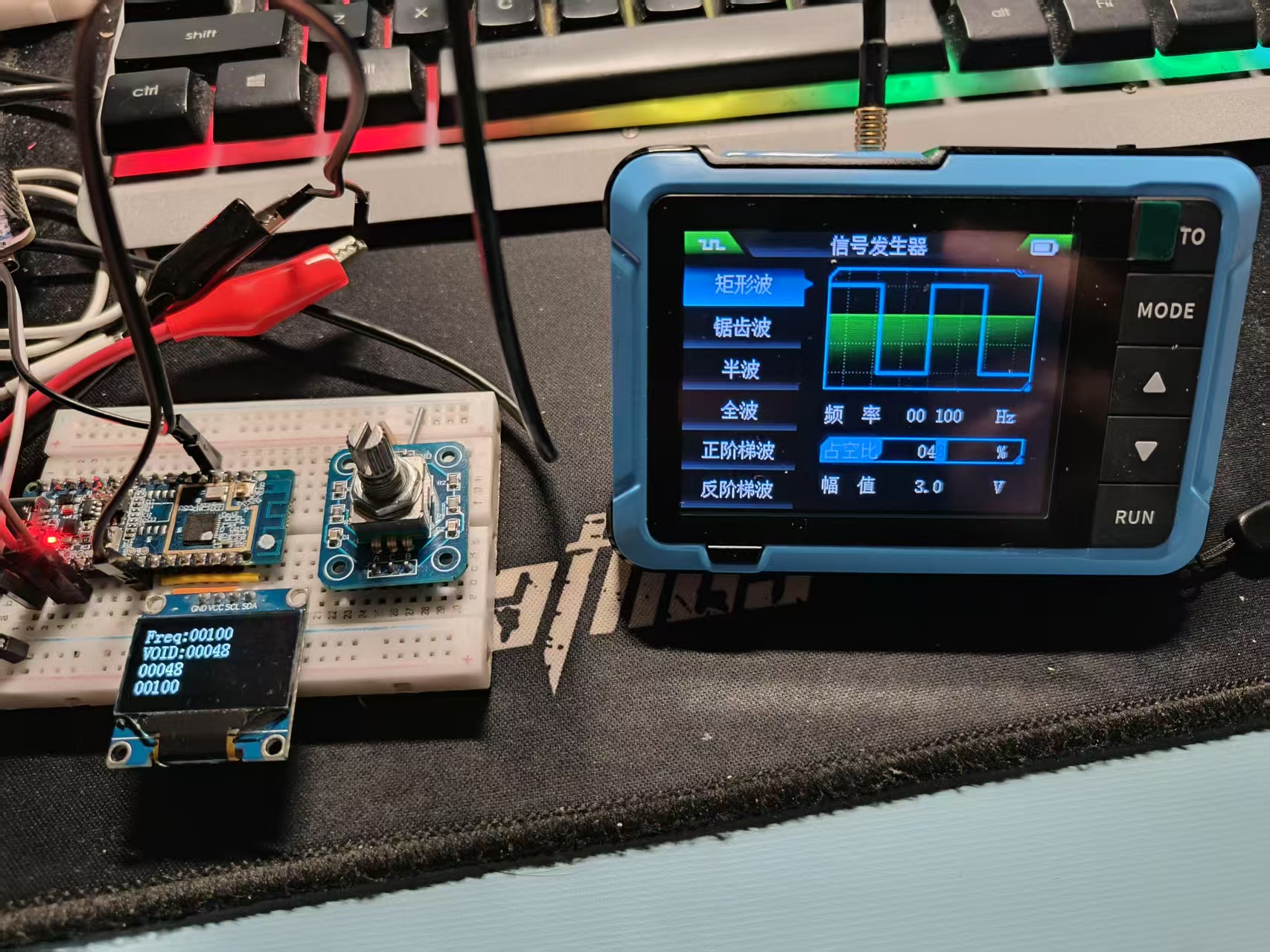

可以看到，在属于整数运算的情况下，计算值和信号发生器的值是一样的，这就很好的反映了PWMI的作用。【参数解释：Freq：频率；VOID：占空比；第三行：通道0读取数值，第四行：通道一读取数值；配置的分频和重装值和上面配置代码一样】
正交编码器：
正交编码器是很常见的运用，在电机驱动，串级PID都有运用，现在大部分采用了是霍尔或光栅编码器，在原理上三者差别不大，而且GD库函数贴心的准备了“void timer_hall_mode_config(uint32_t timer_periph, uint32_t hallmode)”函数用来配置霍尔传感器，由于笔者手上没有编码电机和光栅，所以没有使用这个函数，使用提供的“void timer_quadrature_decoder_mode_config(uint32_t timer_periph, uint32_t decomode, uint16_t ic0polarity, uint16_t ic1polarity)”函数来配置正交编码器。

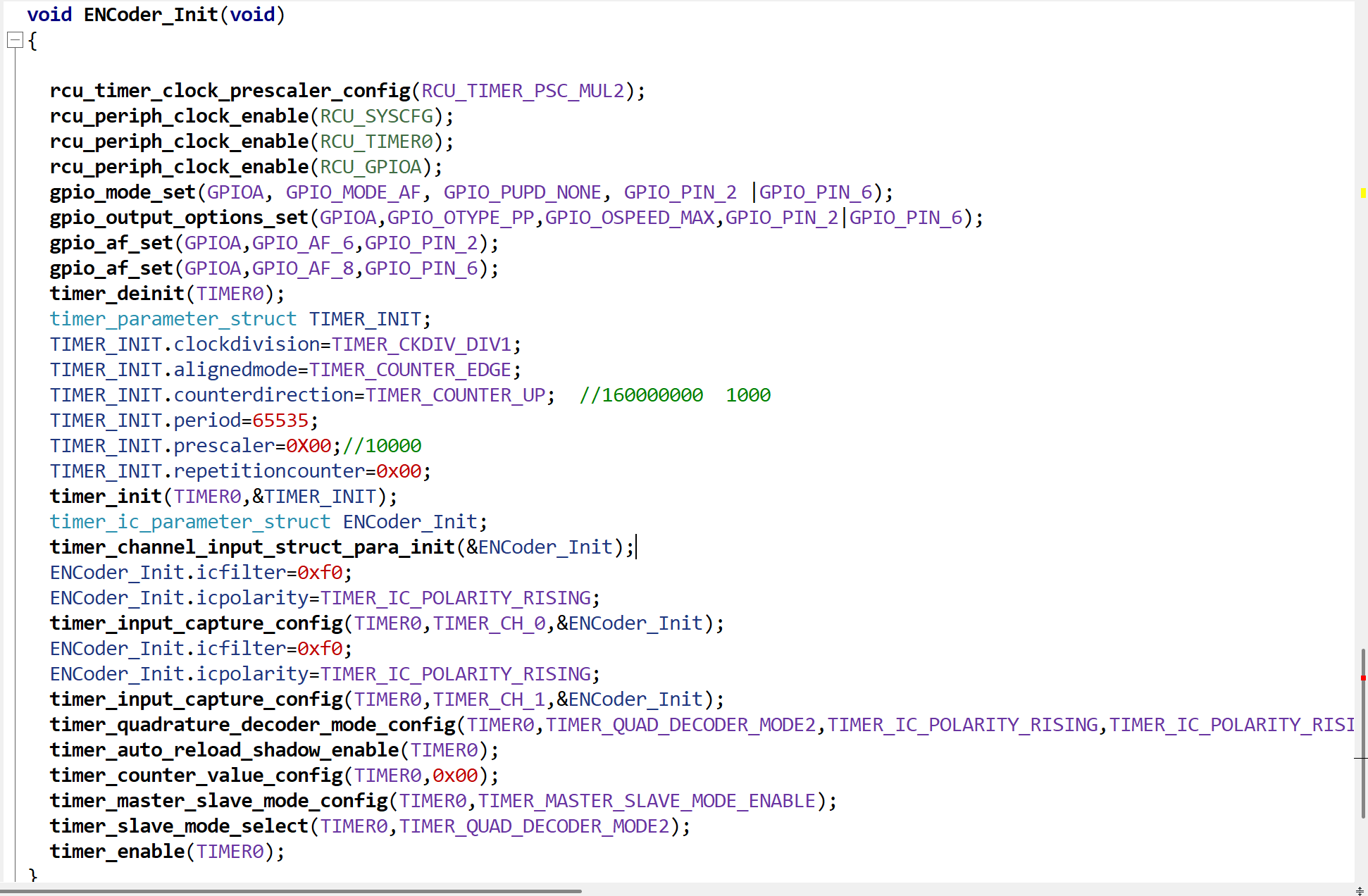

在这里，首先开启TIMER的时钟【注意：时钟的开启代表着你要使用这个外设，并不是配置TIMER的内部时钟源，这点需要注意】，然后配置通道引脚和时基单元，由于是使用外部编码器作为时钟的，所以无需配置内部时钟和计数方向，因为这两个是编码器对应的外设控制的，无需我们管。
通过开启定时器，设置通道的滤波器，极性，然后设置成编码器模式，在这里，需要尤其注意的是，需要开启主从模式，需设置从模式为编码器模式，模式几按照自己需求来，注意一定要开启主从，别忘了开启rcu_syscfg时钟，否则计数器会一直自增，没法开启外设！！！一定要开主从模式，配置成编码器模式，触发源无需配置，一定要注意，和STM32和GD32f103c8t6不一样，一定要注意！！！

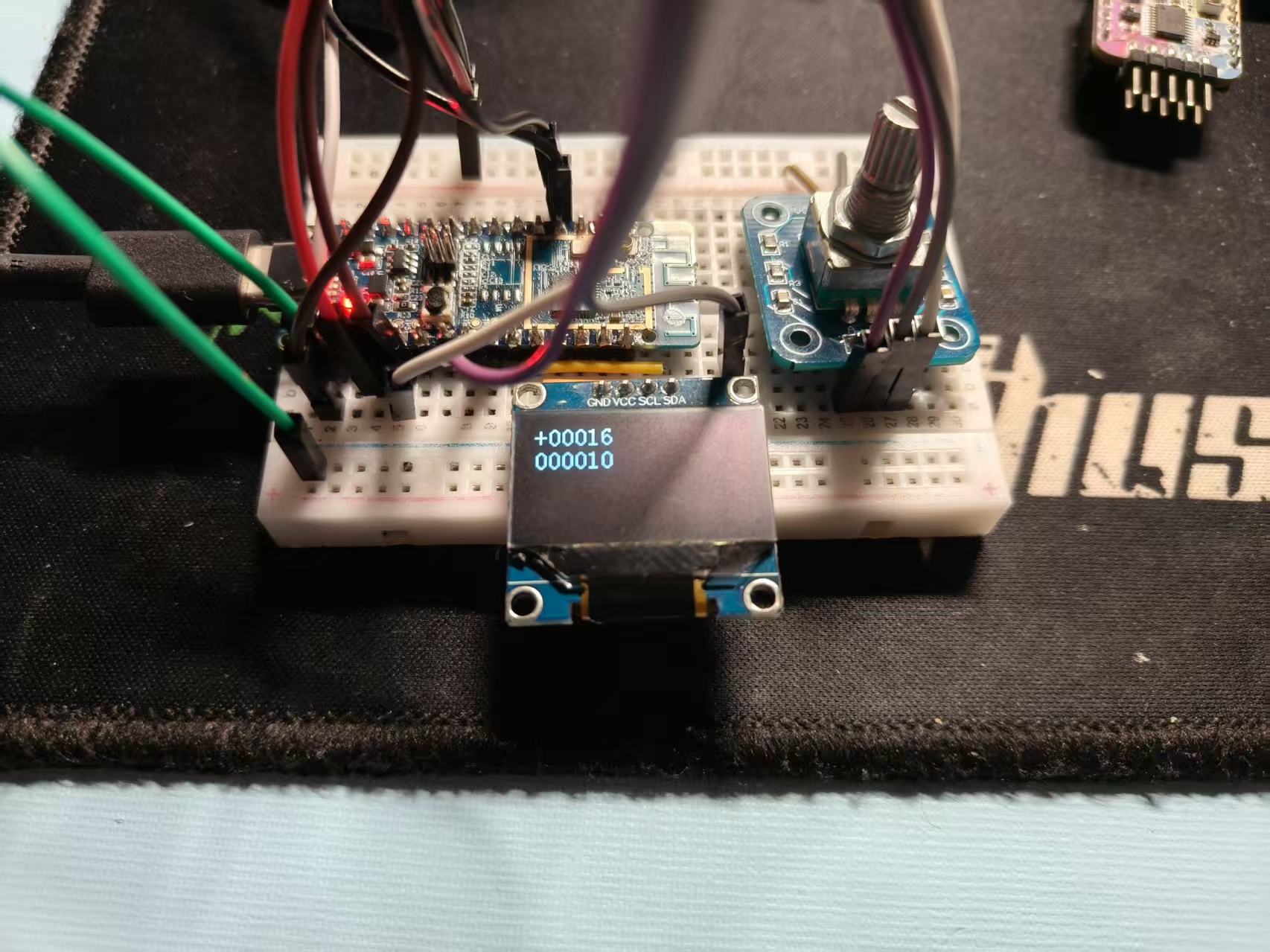

正向计数模式

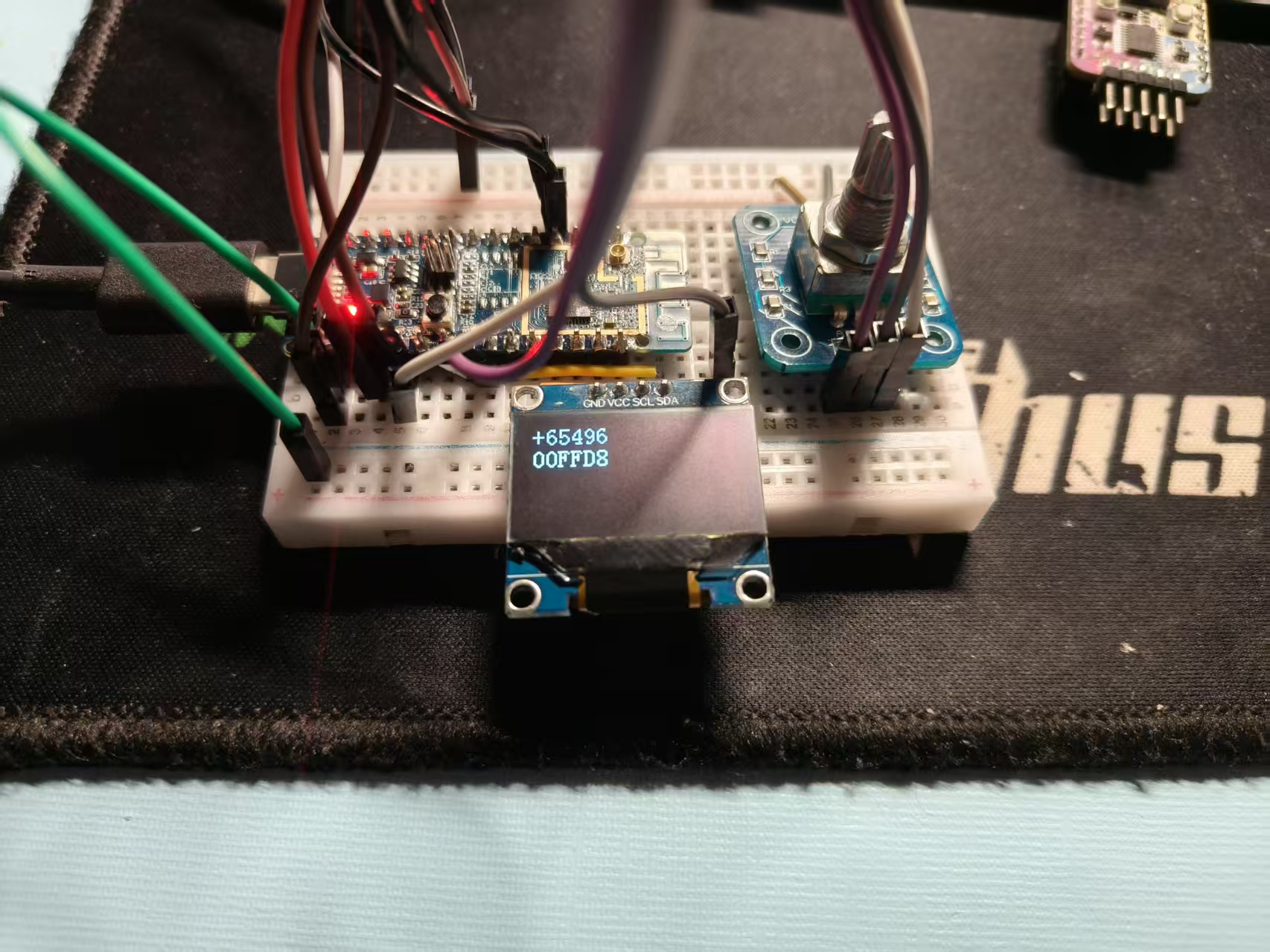

反向计数溢出现象，很方便。

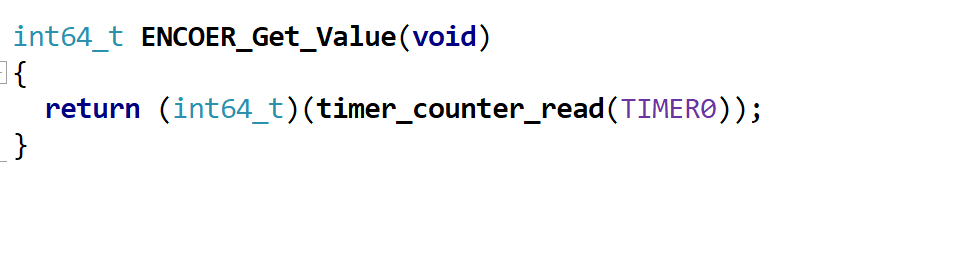

通过这个函数获取编码器的数值，记住在一开始把Tim_valueq清零。
然后配置通道输入，配置成IC功能，用于开启两个通道，注意，只能使用通道0和通道1两个作为编码器接口，其他的通道不行（如手册说明其他通道，以手册为准）。
最后配置通道不反向然后开启定时器，通过读取Tim_value值得到当前编码器的状态，注意，首次开启编码器需要手动把Tim_value值清零，否则会产生初始值不是0的现象）
结尾：
到这里，笔者记录了大部分使用到的外设，配置等，但是主从模式其他触发暂时没有涉及到，半个月以来，从0入门了GD的官方库，了解了RISC-V架构单片机的组成，运行，和效率。由于笔者对RTOS了解甚少，所以WIFI和BLE就没有去测量，很抱歉。
在此，感谢ICEasy商城提供的免费样品，感谢JUST103实验室对的测评提供的支持，单片机测试和本文的编写者为zxyyl。
本套例程对外开源，希望对你们有帮助，谢谢。
由于笔者接下来要开始准备蓝桥杯比赛，请看到这篇测评并且觉得有帮助的人为笔者加油，谢谢你们的支持。
