学习RISC-V内核GD32VW553-IOT，创建工程，烧录与点灯。

1.学习了解GD32VW553-IOT的基础内容

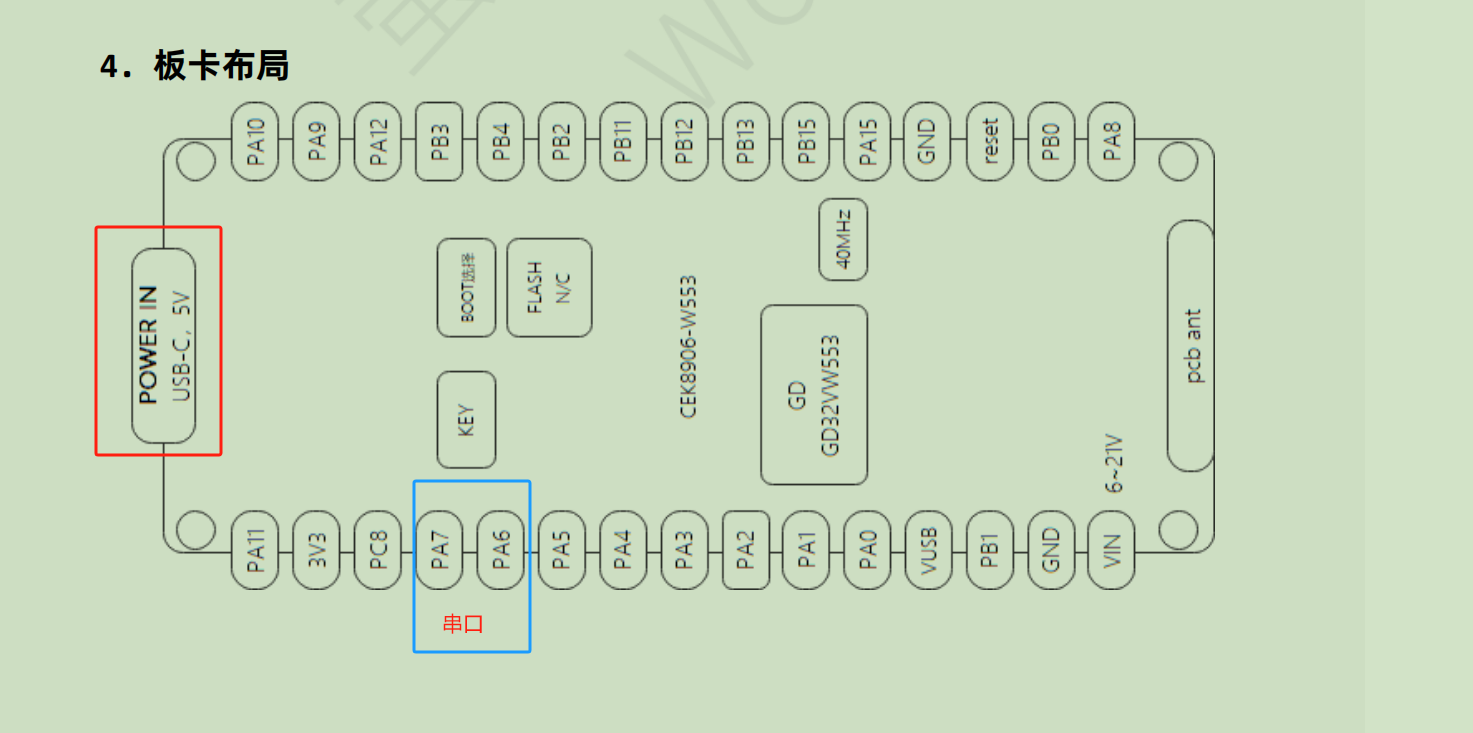

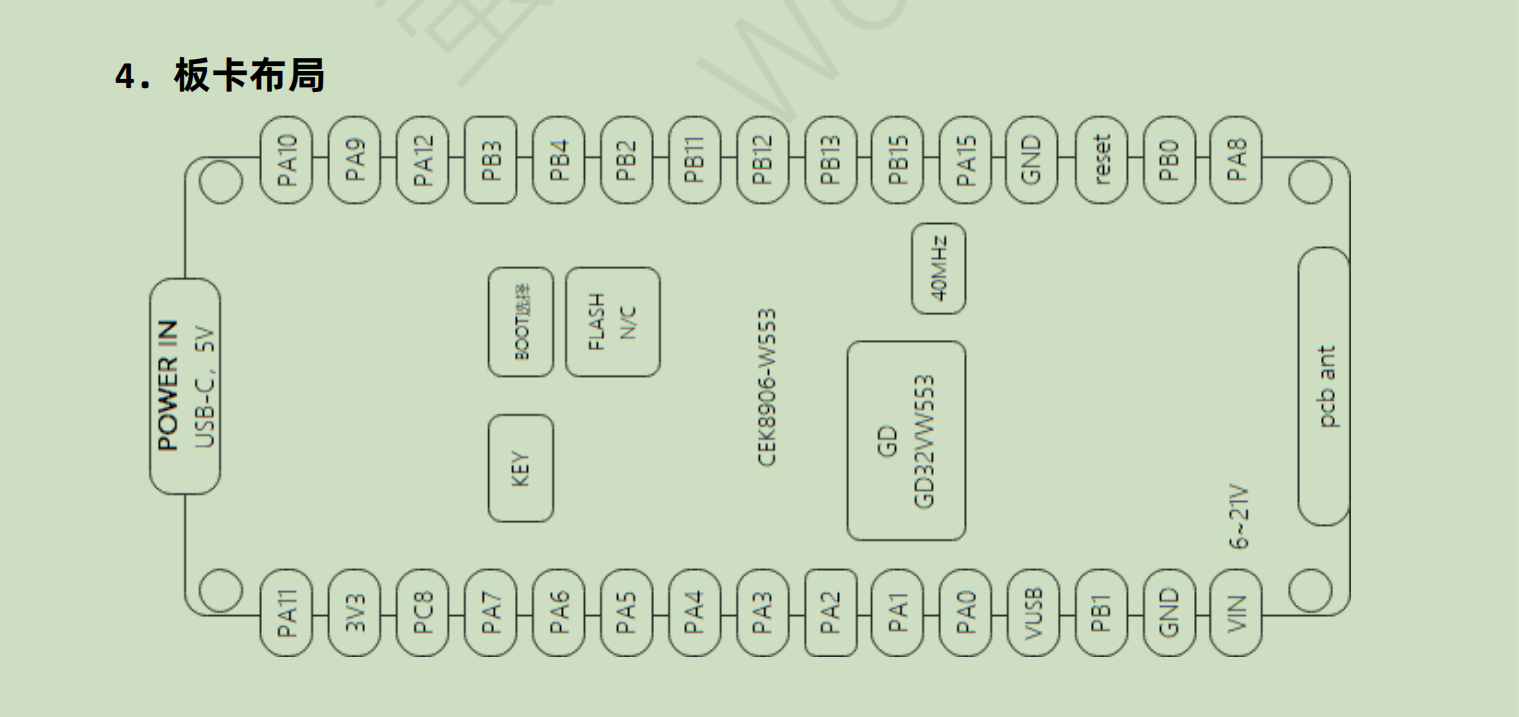

1.1认准板卡的方向，因没有丝印标明io口，需仔细辨明。注意不要接错！

1.2烧录的方式，这里介绍串口烧录的方法。

简单来说，可以通过内置的bootloder引导程序搭配官方的上位机通过串口烧录程序。

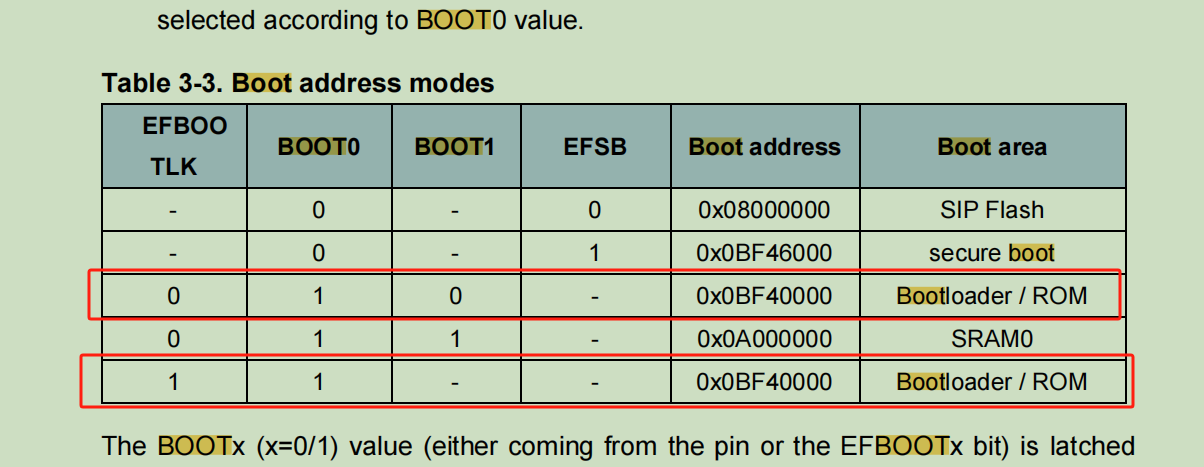

启动bootloder，需要在上电前改变boot0和boot1的电平，在上电之后会自动检测boot0和boot1的电平进入引导程序。根据表格只需要将boot0置高，即可。

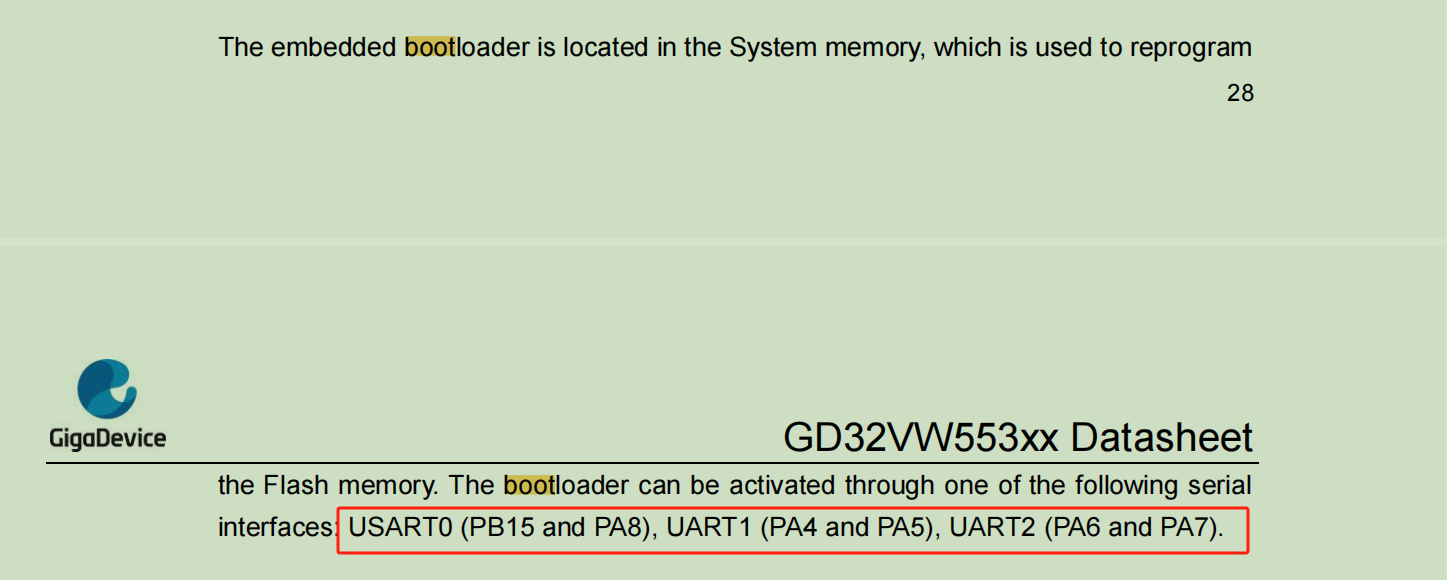

接线以USART2为例，连接USB 转TTL工具，RX->PA6,TX->PA7 并通过Typec给开发板供电。

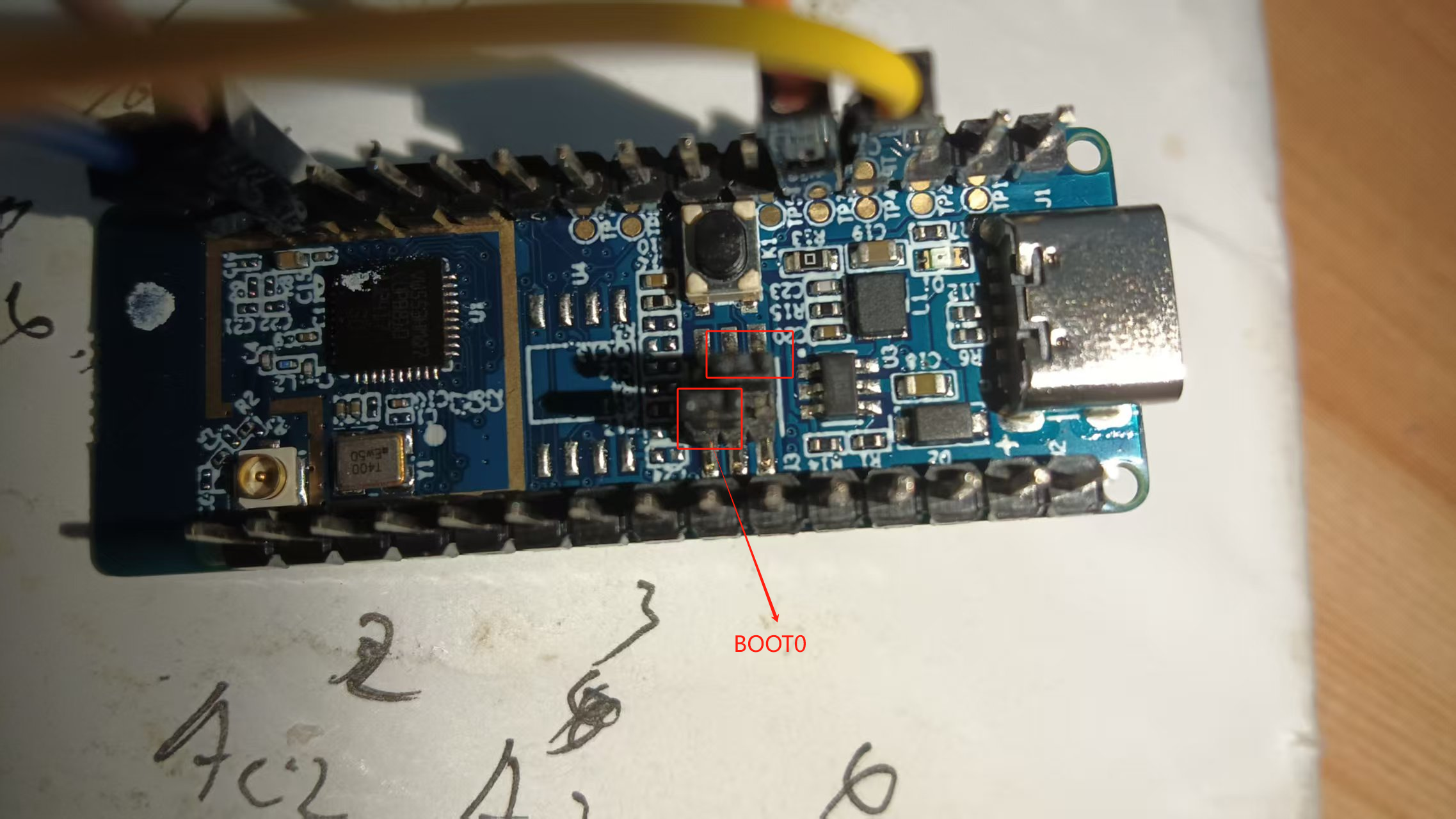

这里将BOOT0如上图一样接发，烧完程序后boot0的连接帽摘掉即可。

2。工程环境搭建

2.1下载软件

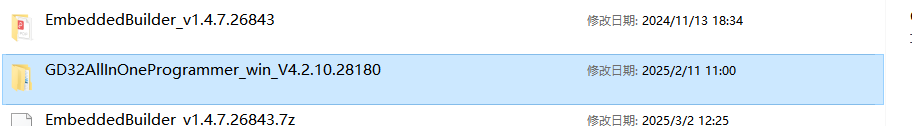

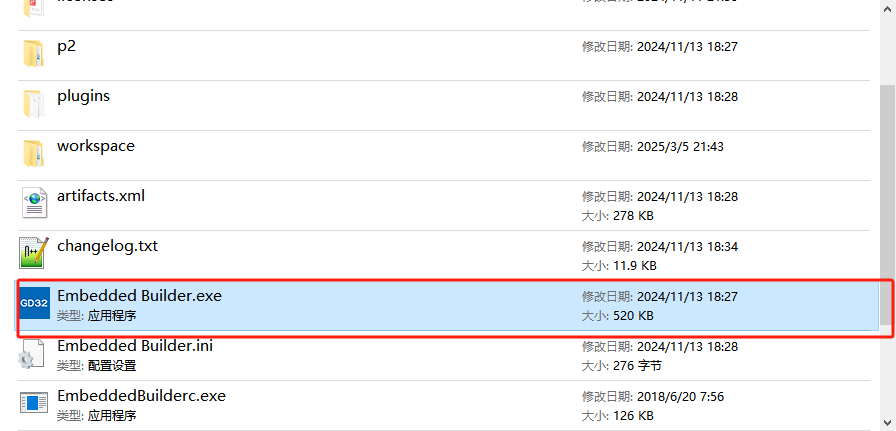

第一个软件是官方给的工程IDE;第二个是芯片ISP串口更新固件软件

2.2建立步骤

单击

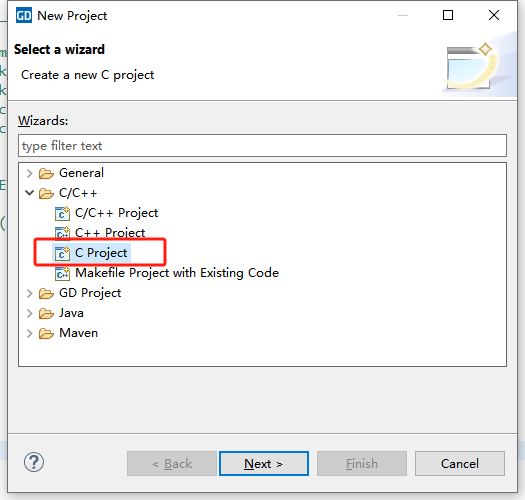

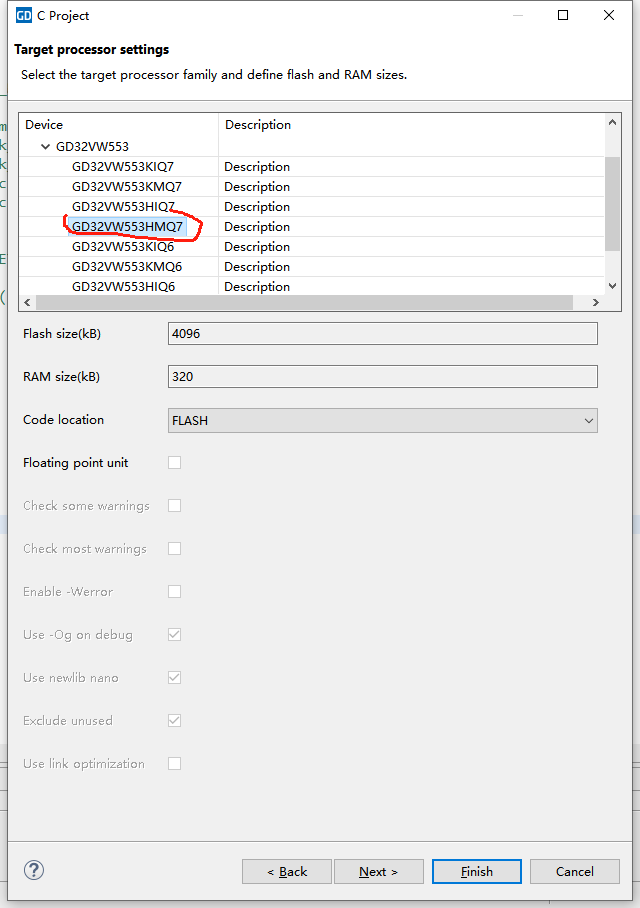

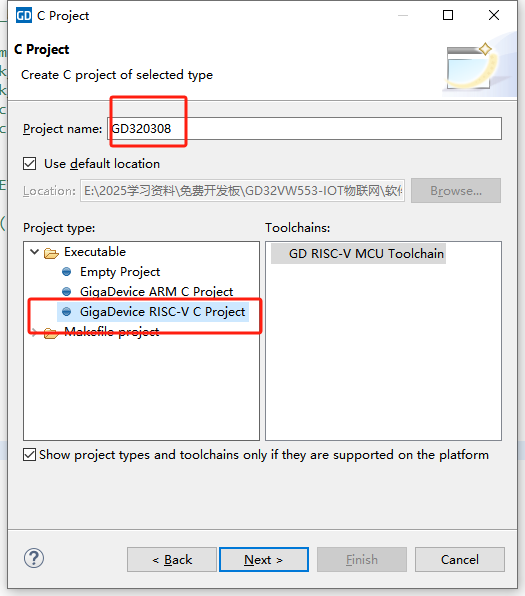

创建新工程

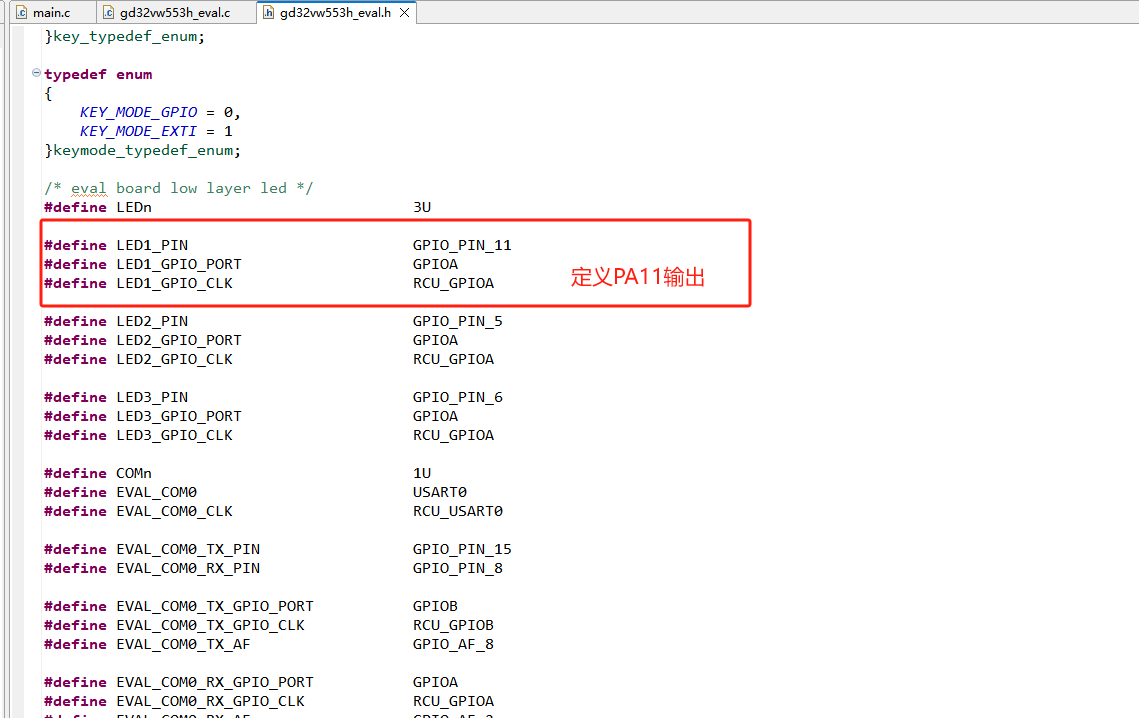

//这里是我的个人代码，点灯

int main(void)
{
    /* configure systick */
    systick_config();
    eclic_priority_group_set(ECLIC_PRIGROUP_LEVEL3_PRIO1);
    /* initilize the LEDs, USART and key */
    gd_eval_led_init(LED1);
//    gd_eval_led_init(LED2);
//    gd_eval_led_init(LED3);
    gd_eval_com_init(EVAL_COM0);
//    gd_eval_key_init(KEY_TAMPER_WAKEUP, KEY_MODE_GPIO);

    /* print out the clock frequency of system, AHB, APB1 and APB2 */
//    printf("\r\nCK_SYS is %d\r\n", rcu_clock_freq_get(CK_SYS));
//    printf("\r\nCK_AHB is %d\r\n", rcu_clock_freq_get(CK_AHB));
//    printf("\r\nCK_APB1 is %d\r\n", rcu_clock_freq_get(CK_APB1));
//    printf("\r\nCK_APB2 is %d\r\n", rcu_clock_freq_get(CK_APB2));

//    while(1) {
//        if(RESET == gd_eval_key_state_get(KEY_TAMPER_WAKEUP)) {
//            delay_1ms(50);
//            if(SET == gd_eval_key_state_get(KEY_TAMPER_WAKEUP)) {
//                gd_eval_led_toggle(LED1);
//            }
//        }
//    }



    while(1) {

            delay_1ms(500);
            gd_eval_led_toggle(LED1);
//            printf("\r\nCK_APB2 is %d\r\n", rcu_clock_freq_get(CK_APB2));
    }

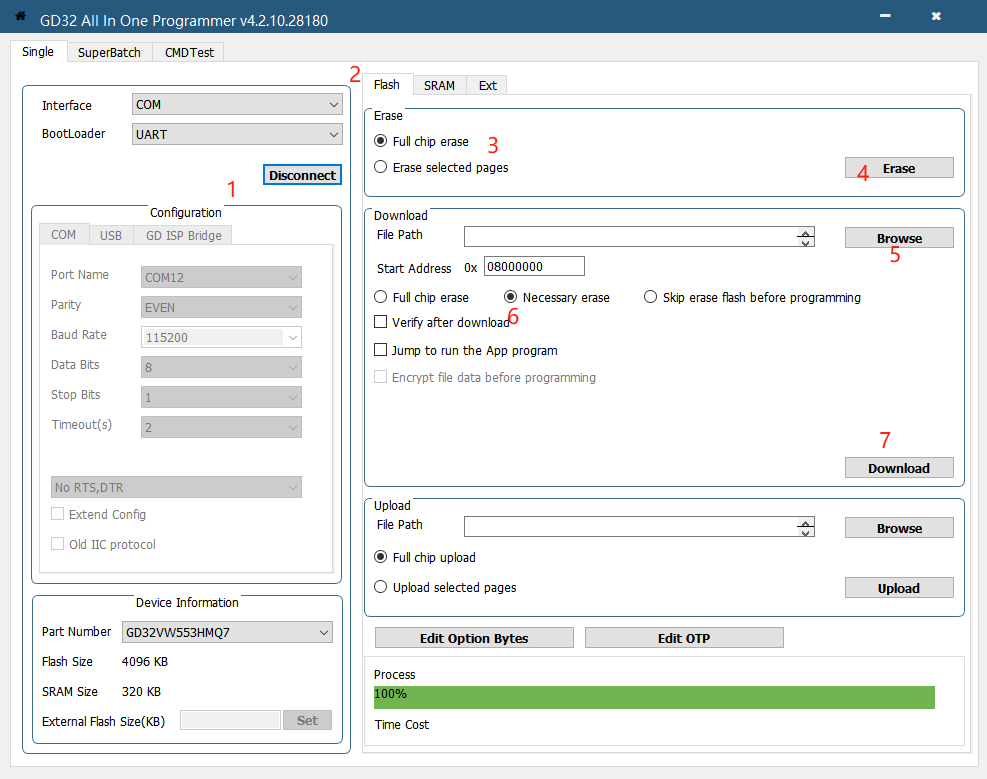

上位机烧录

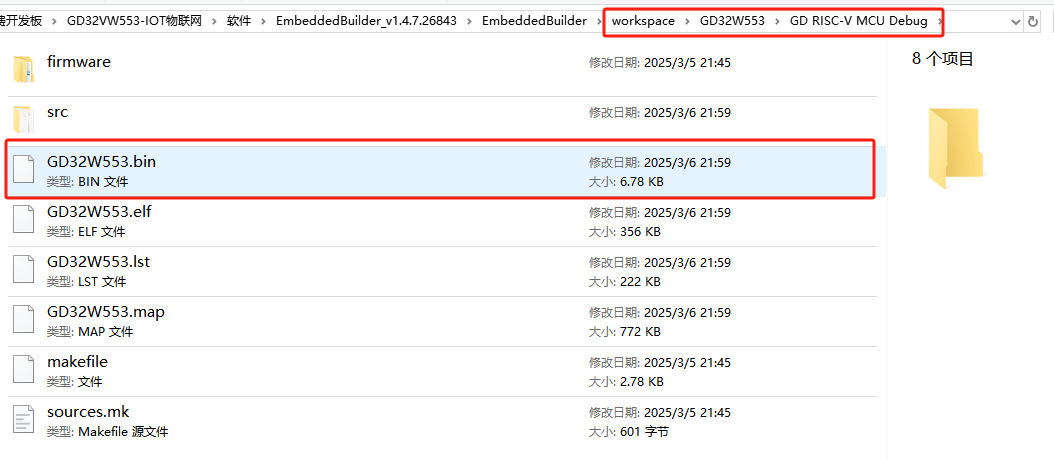

在5步导入bin文件

总结：在开发环境上研究许久，烧录也是有些繁琐，但还是很感谢有机会参加这次测评，接下来我再研究一下蓝牙功能。
