中电港萤火工场推出基于兆易创新(GigaDevice)的 GD32VW553-一款 RISC-V 内核的 32 位 MCU 的开源硬件板 GD32VW553-I0T ，支持2.4GHz Wi-Fi 6及BLE5.2无线连接标准，非常适合开发IoT设备。

   详细功能和参数就不在这里罗列了，官网的开发文档非常丰富，大家可以去下载。我这里主要用到以下几个开发资源:

   1 GD32EmbeddedBuilder_v1.4.12.28625      //这个主要用来开发固件使用

   2 GD32VW55x_RELEASE_V1.0.2               // 官方发行版

   3 GD32AllInOneProgrammer_win_V4.2.10.28180  //官方烧录工具

   因为最终目的是开发一个完善的应用，所以没有象前辈那样只做一个亮灯的应用，而是使用官方完整的SDK进行开发。

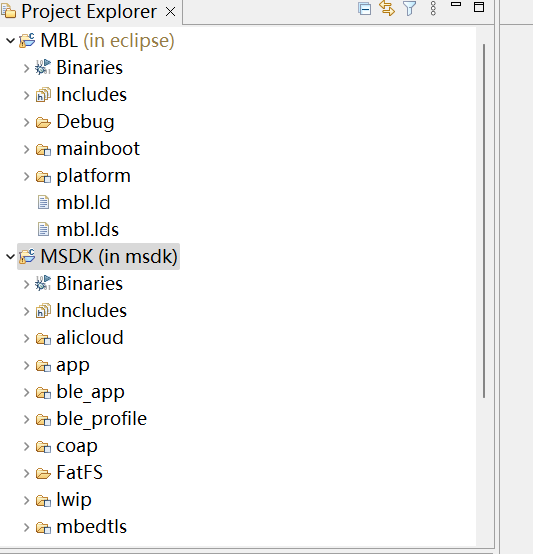

   第一步 按照《GD32VW553快速开发指南》，搭建完整的开发环境，并导入 MBL 和 MSDK 工程。结果如下:

   二 编译工程文件，在 ‘GD32VW55x_RELEASE_V1.0.2\scripts\images’ 目录下生成固件文件。

      mage-ota.bin是 MSDK工程生成的 bin文件， 可用于 OTA升级

      image-all.bin是 MBL(mbl.bin)和 MSDK(image-ota.bin)的组合，该固件可用于生产，烧录到 flash中运行。

   三 烧录固件到芯片中，这是我研究时间最长的一个步骤，最后根据群中大佬的经验成功完成烧录。

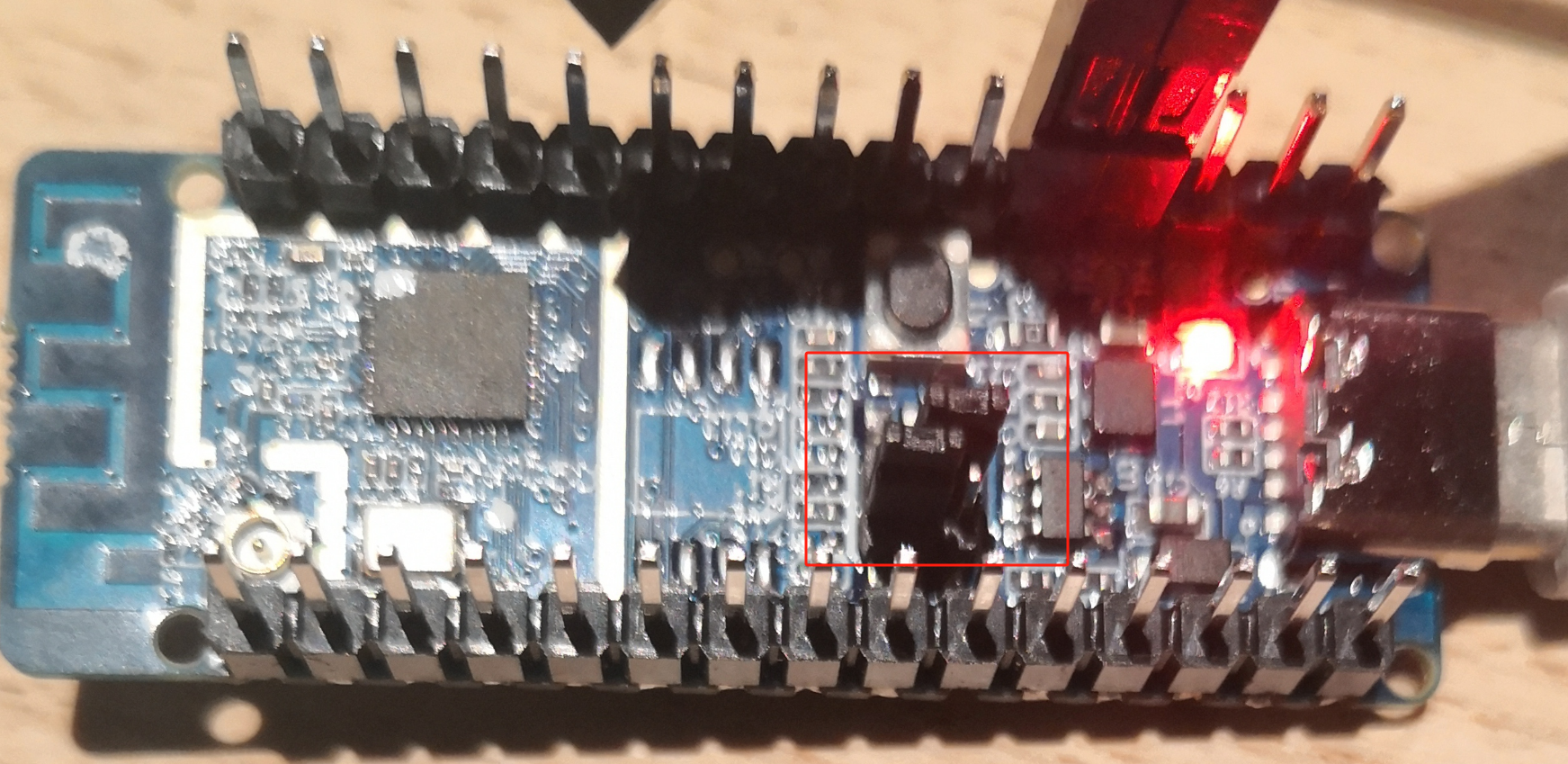

     1 拿到板子后，把排针焊上，然后用将boot0 和 boot1 的条线按下图设置

     这个设置并不能保证可以启动进入烧录模式，因为板子上少焊了一个电阻，以我的技术，我是不敢在那么小的地方动烙铁的。

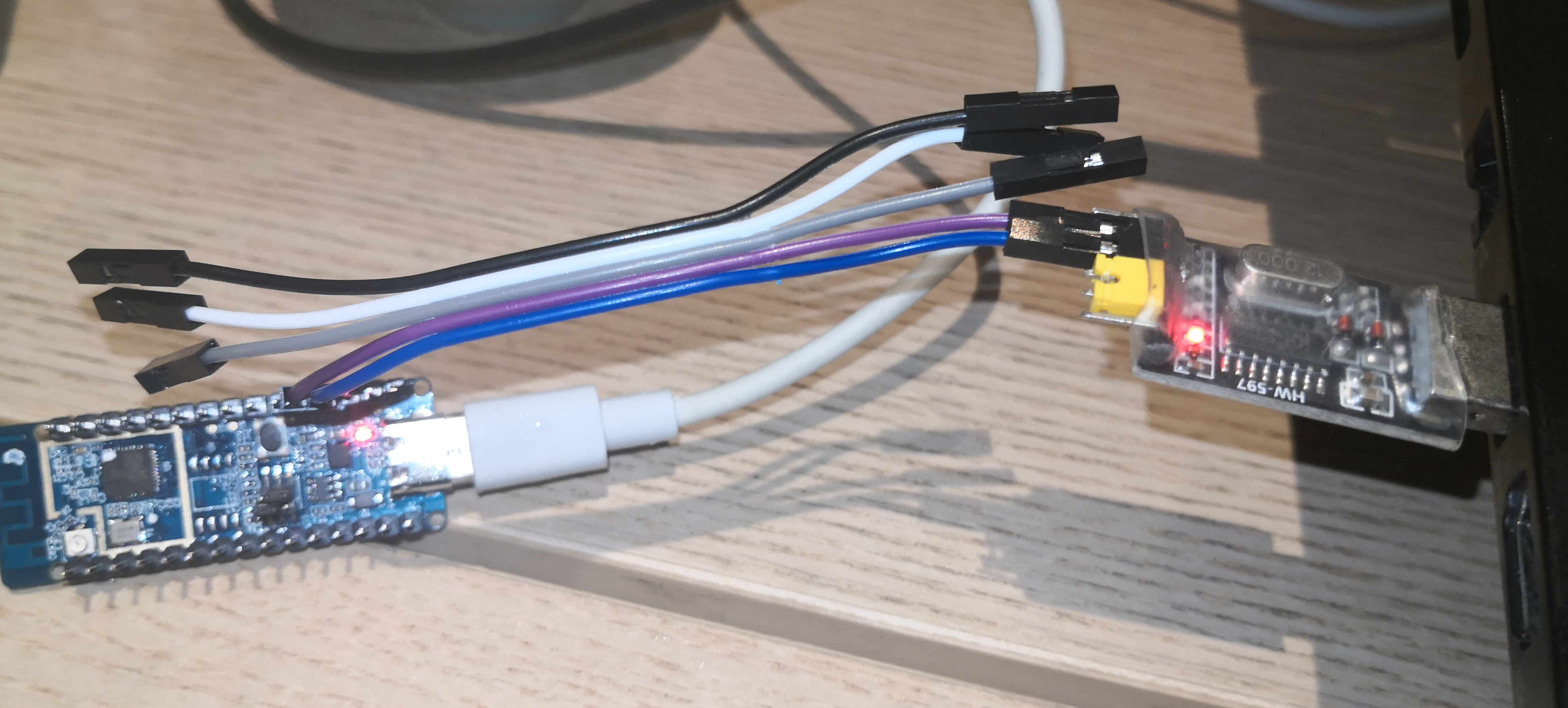

   2  通过 USB to TTL接入电脑

       PA6 接 Rx，PA7 接 Tx， 因为我的串口模块3.3v输出自用了，所以usb给板子供电。

   3 启动板子进入烧录模式

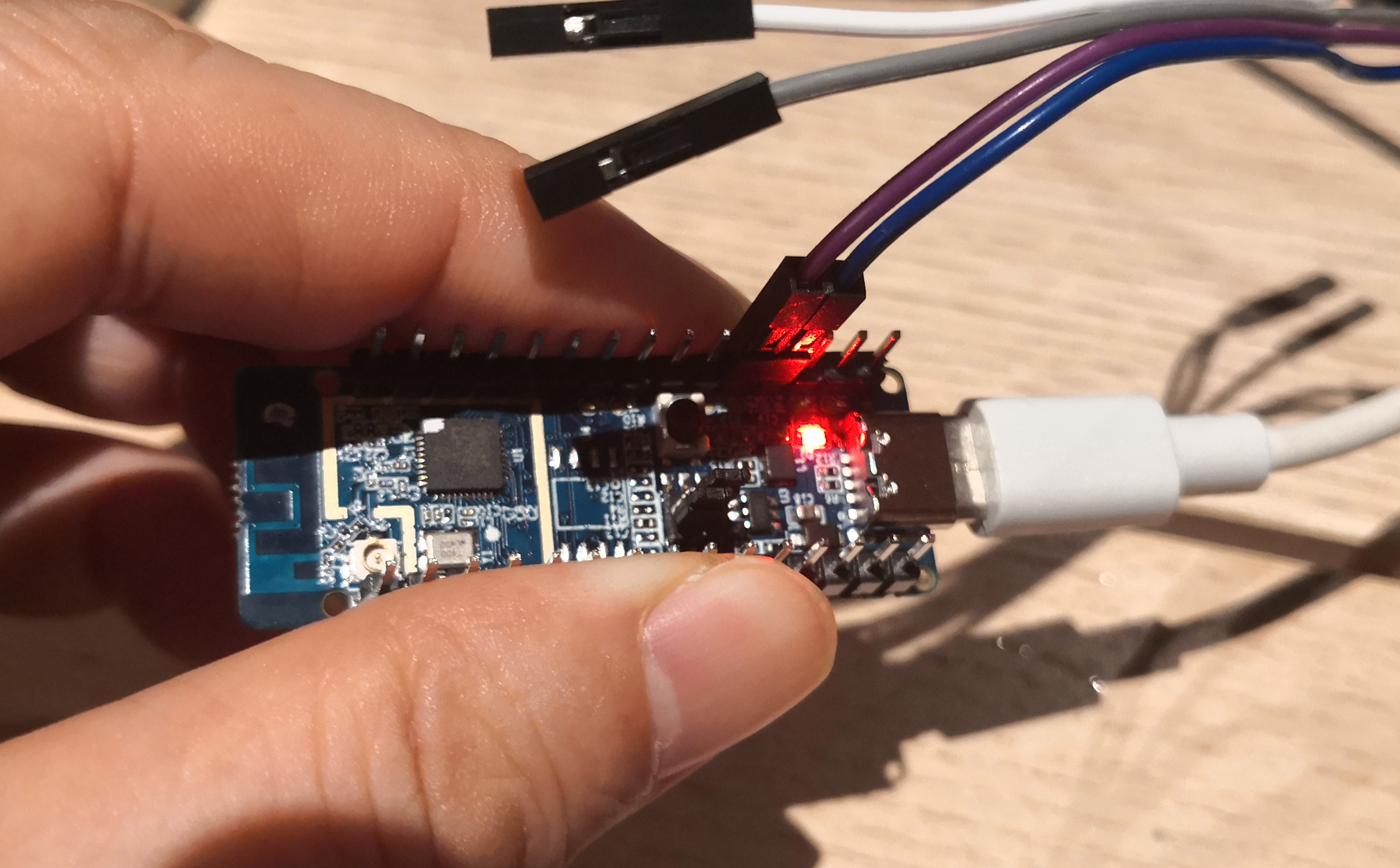

     这部分是考验技术的时候了，以下操作原理未知，并可能有潜在风险，但是是最实用的方式，不需要对硬件进行任何改动。

接入电源前，一定要以上手法持握板子，如果手太干的话，还要蘸点水。这样通电后，板子就进入烧录模式了。

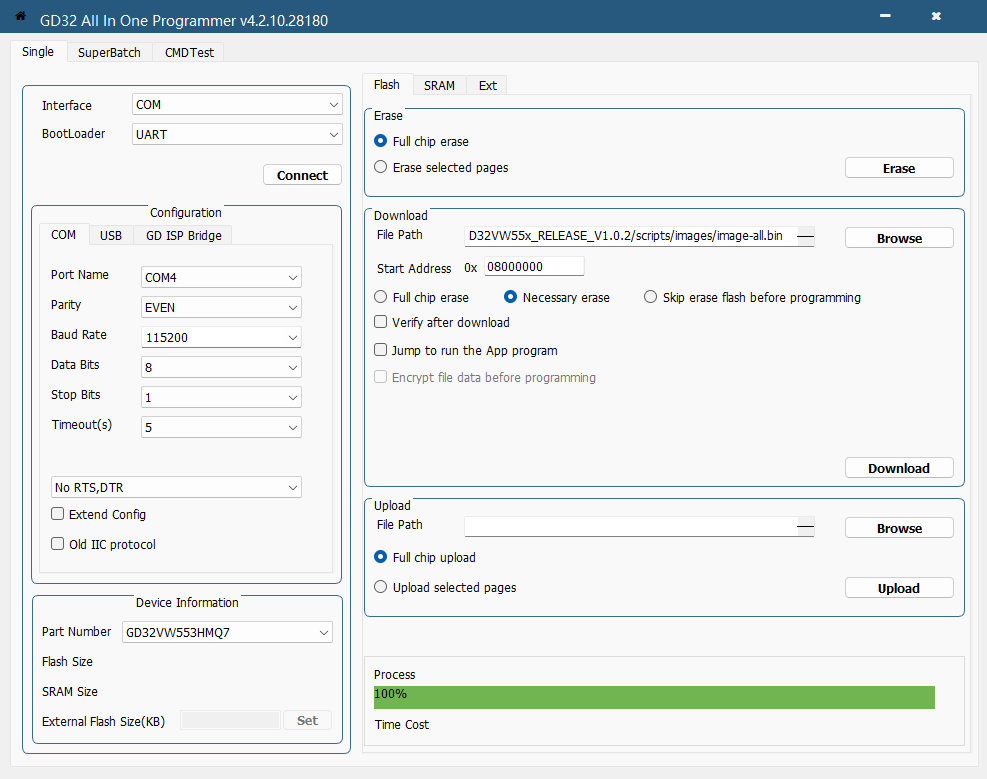

    4 使用 GD32AllInOneProgrammer 烧录固件，我烧录的是 image-all.bin

   四 重新启动板子，进入运行模式。避免使用上述手法就可以正常启动了， 我是不接触板子，直接断开 Type-A 端然后再接上就OK了。

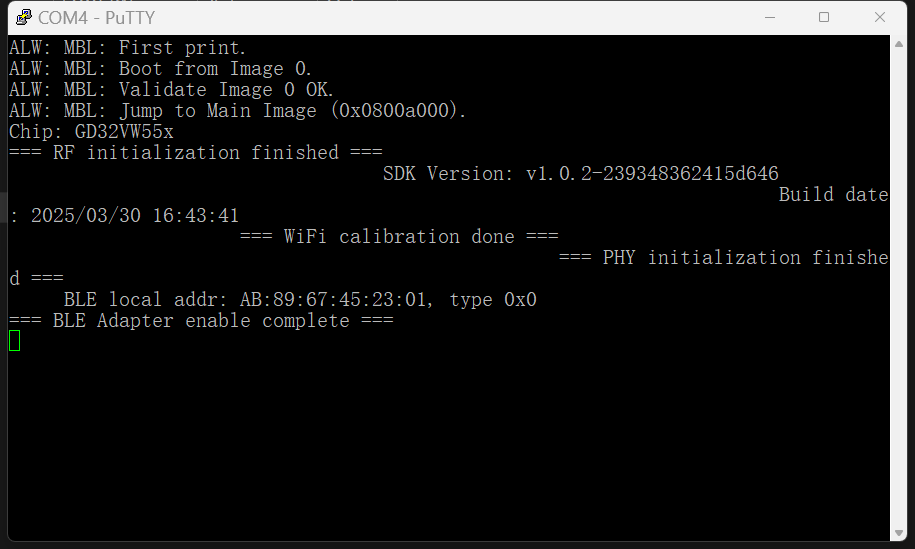

   启动后，串口打印的数据表明是我编译的新固件。到此整个开发流程就走通了，下面开始正式开发。

   更新：在微信群里看到短接3V3和PC8，一样可以进入烧录模式。我这个操作手法也是同样原理，但是成功率就不如直接用杜邦线短接了。
