一、外观及其基本配置

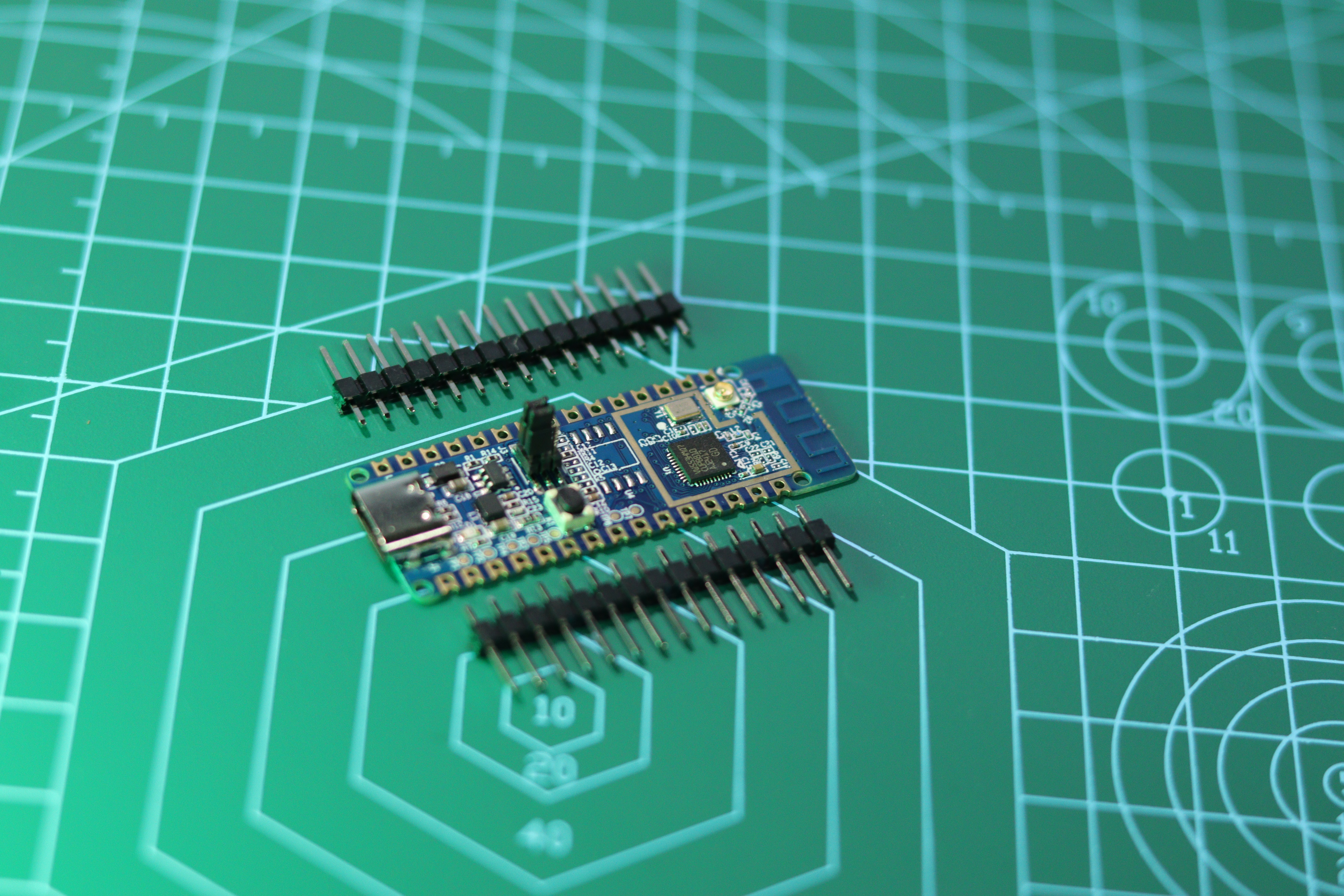

当我拿到这款GD32VW553-IOT的样片时，第一反应是这外观太惊艳了！0.8mm的板厚，沉金焊盘工艺，元器件整齐划一的排布，跟其他普通的开发板相比太可爱了，完美诠释了什么叫上流。拿在手上的时候生怕一不小心把板子给掰开了！板子上引出了30个排针接口，以及8个测试点（其中正面7个，背面1个），用于电源供给、输入输出等。

板载SY8201 DC-DC芯片、PCB天线和IPEX天线座（通过跳线电阻切换），预留了flash接口，可以兼容市面上各厂商的SOP-8封装的flash芯片。电源部分，使用了Type-C接口作为供电（为6pinType-C，不能用于数据传输），用二极管防止反接和倒灌，同时DC-DC芯片保证了能量的高利用率。电源处还并联了一个指示灯；美中不足的是，整块板只有一个指示灯，点灯操作需要自己外加LED。引出的GPIO口基本可以完成绝大多数的工作，但是PA13、PA14未引出，也就意味着其使用JTAG下载的难度会有点高。

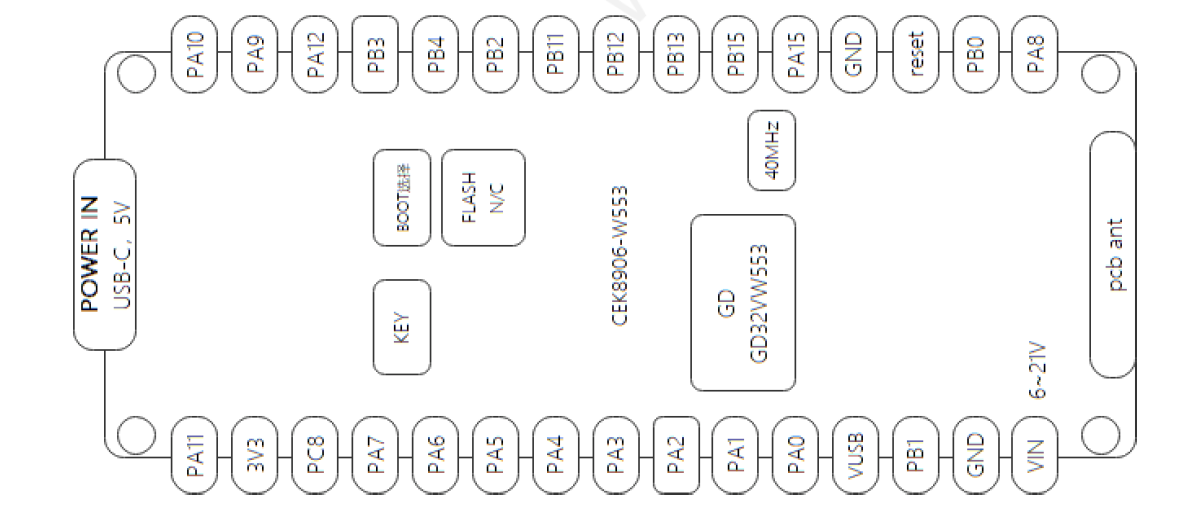

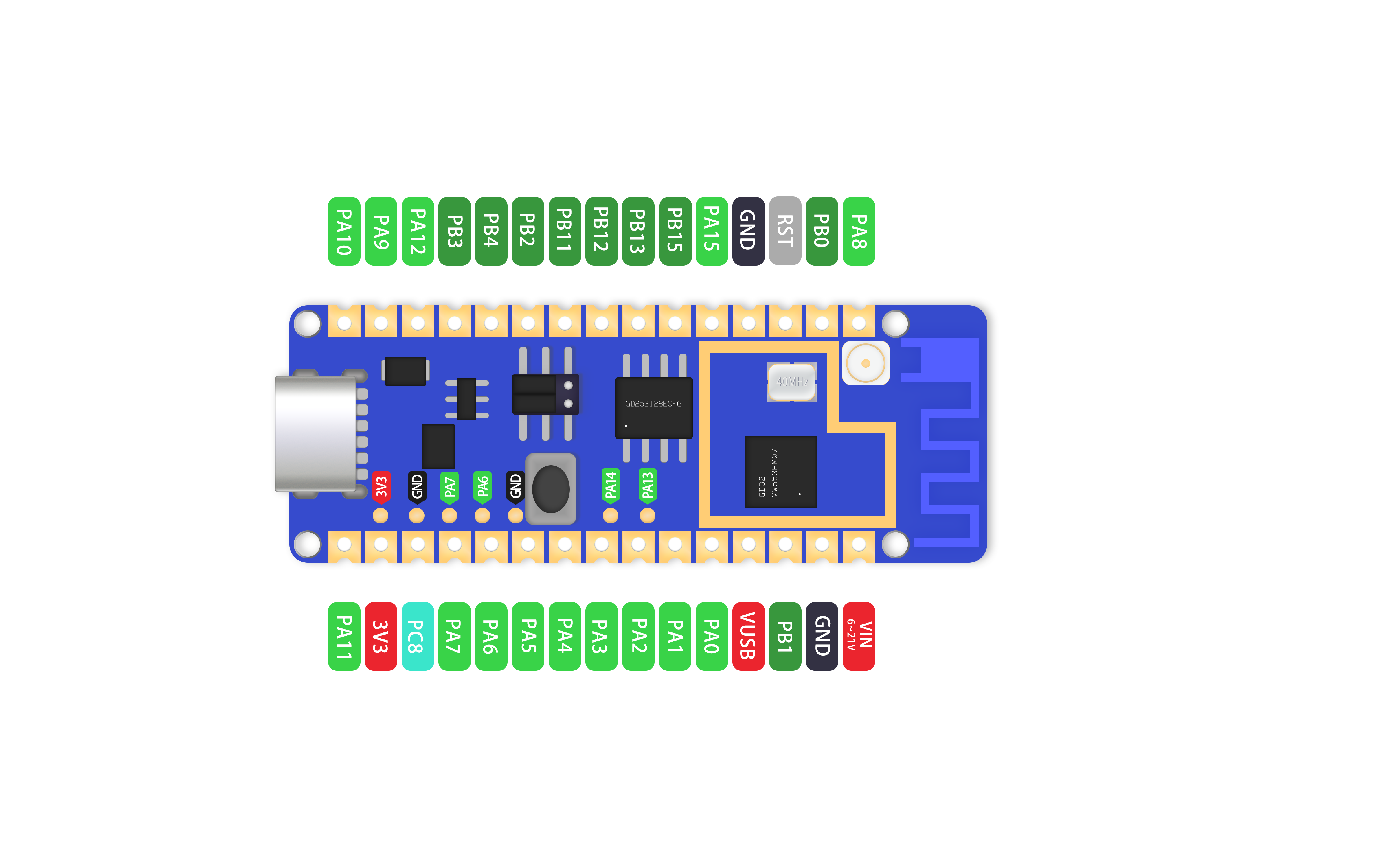

图为官方给出的板卡引脚对应图

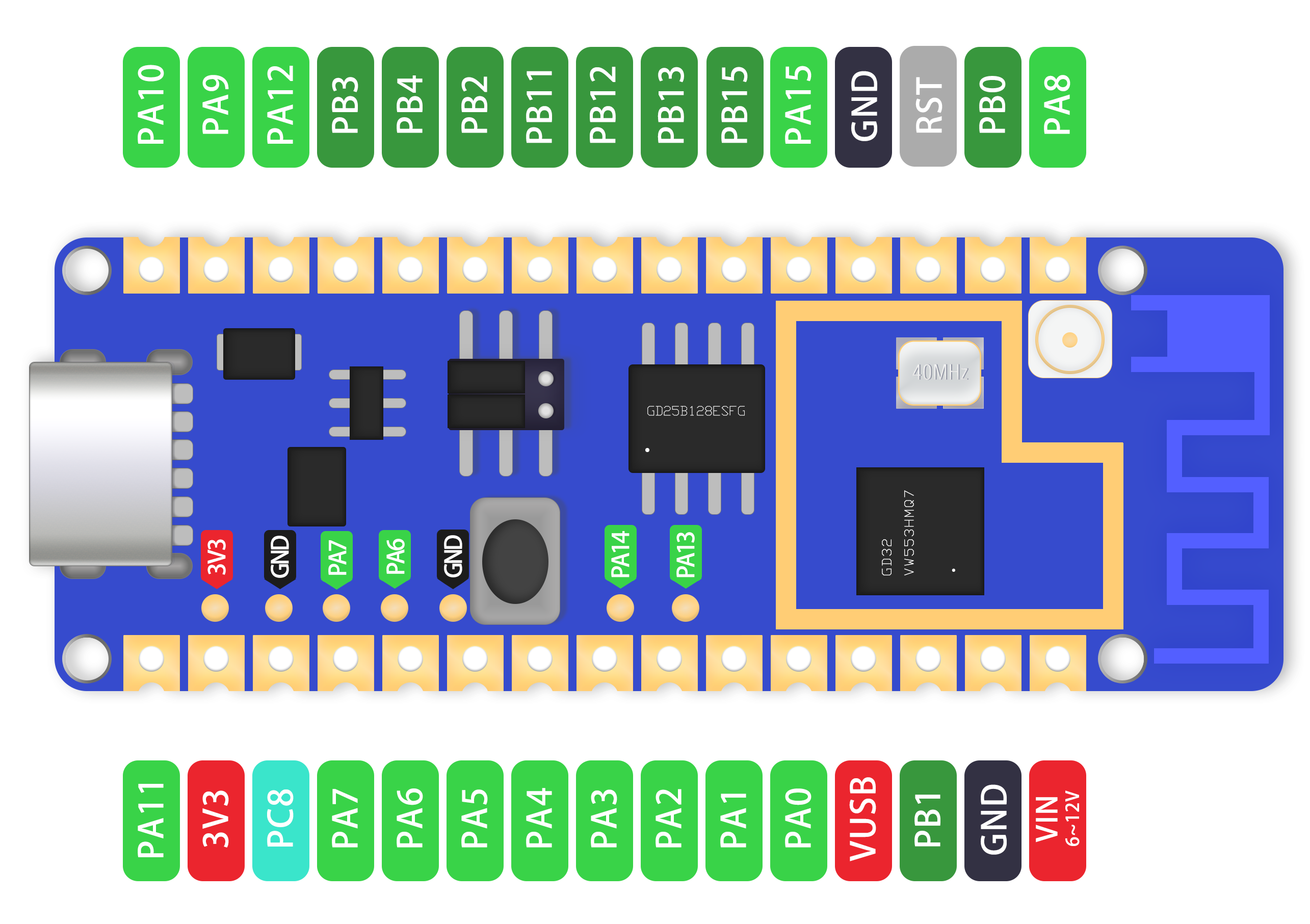

图为重绘版

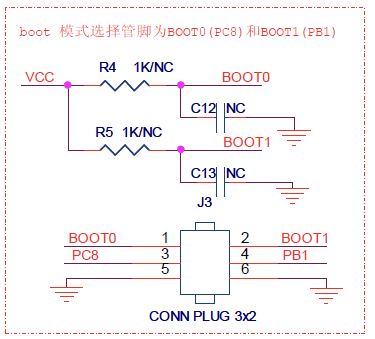

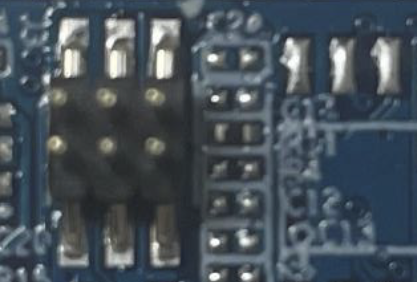

BOOT0和BOOT1的电平选择使用了1.27mm间距的排针，操作比较不方便，并且板上没有标明BOOT0和BOOT1引脚，容易搞混。需要注意的是，板上R4、R5两个电阻并没有焊接，如果需要使用的话，需要自己短接R4处两焊盘或者焊接上1K上拉电阻。

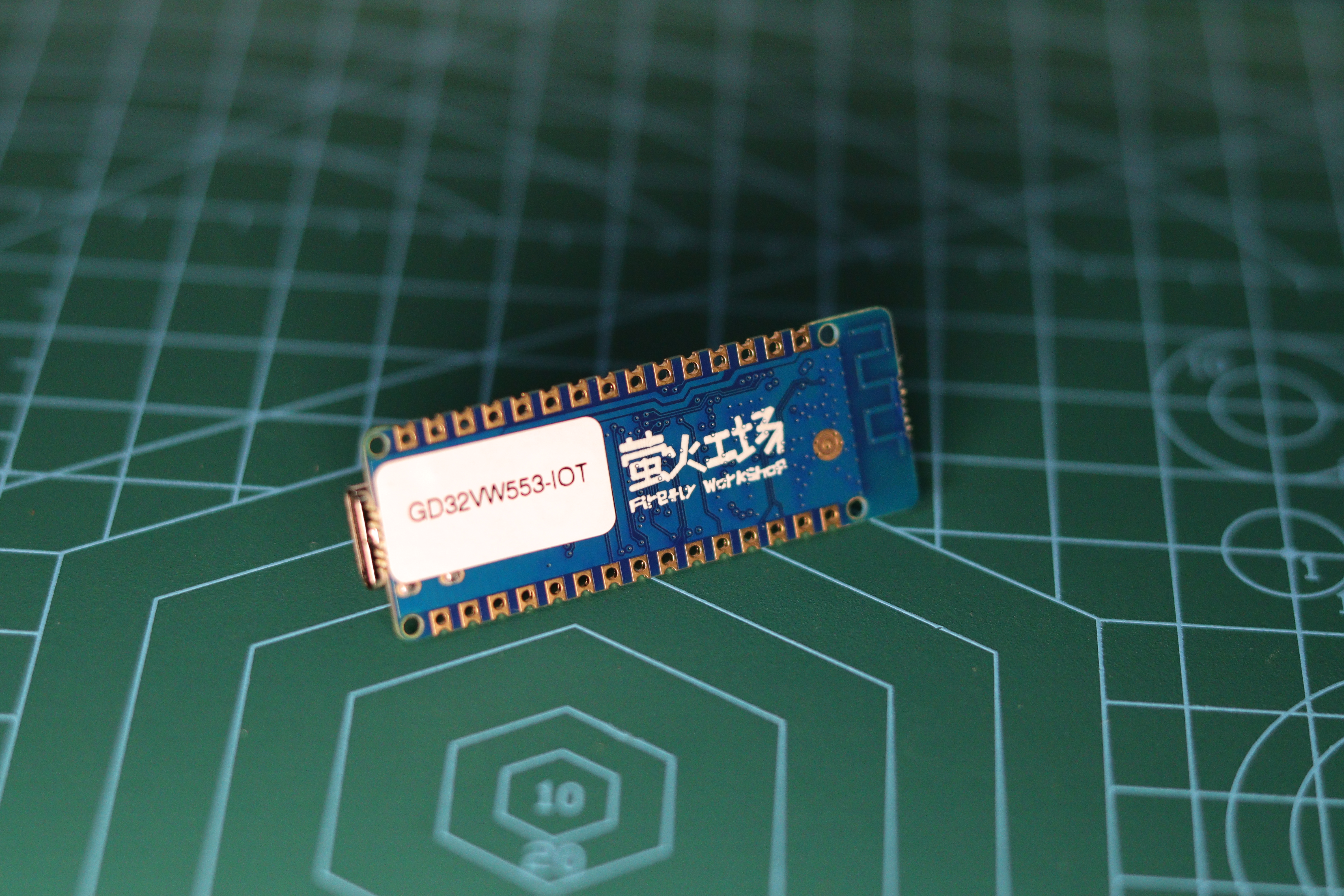

背面是比较浪费的，仅仅印制了一个LOGO以及天线的测试点。在实际使用的过程中，深刻感受到什么叫做空有一副好皮囊，特别希望如果可以的话，正式的产品会在背面印制上各个引脚的丝印，正面可以加上BOOT的丝印，虽然板子的美观性可能会有所影响，但是实用性才是决定产品广布与否的重要因素。

二、芯片功能

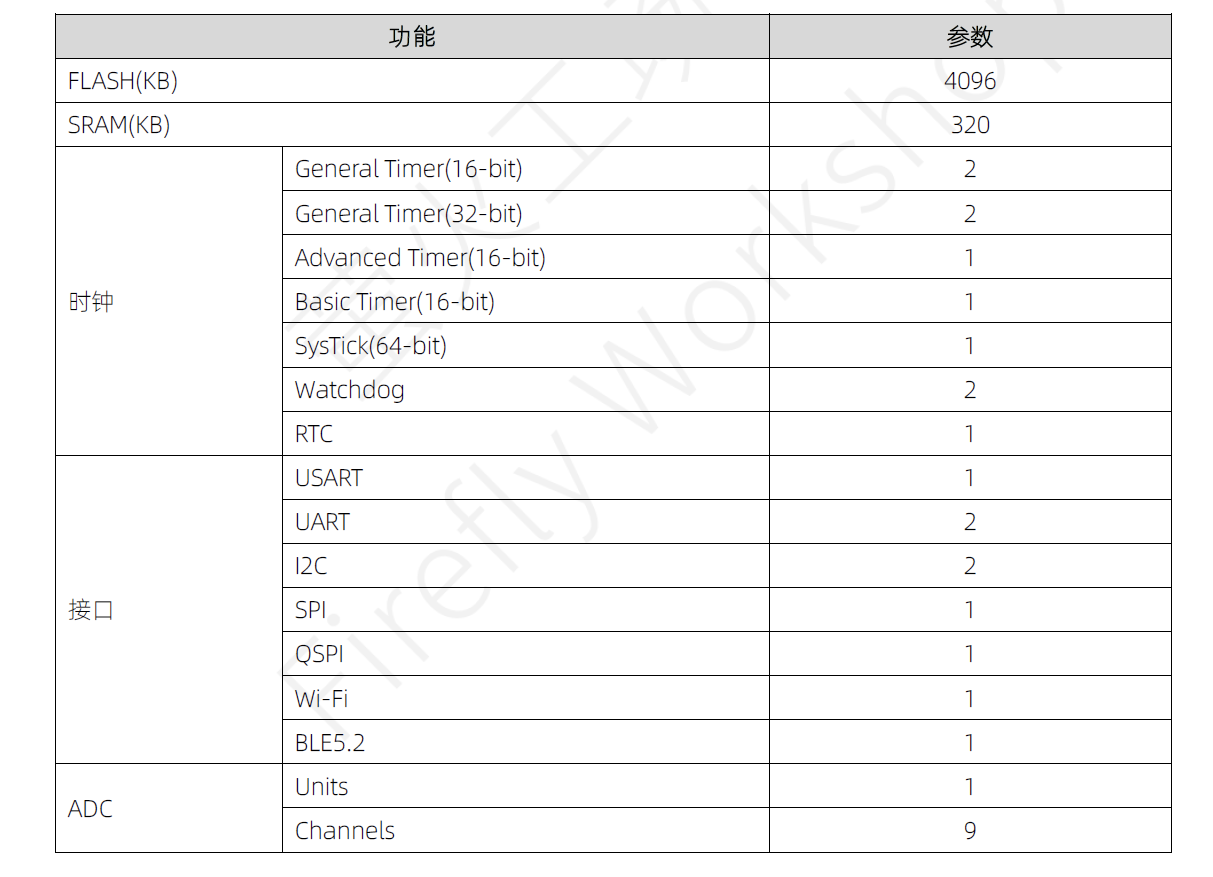

芯片的外设如下：

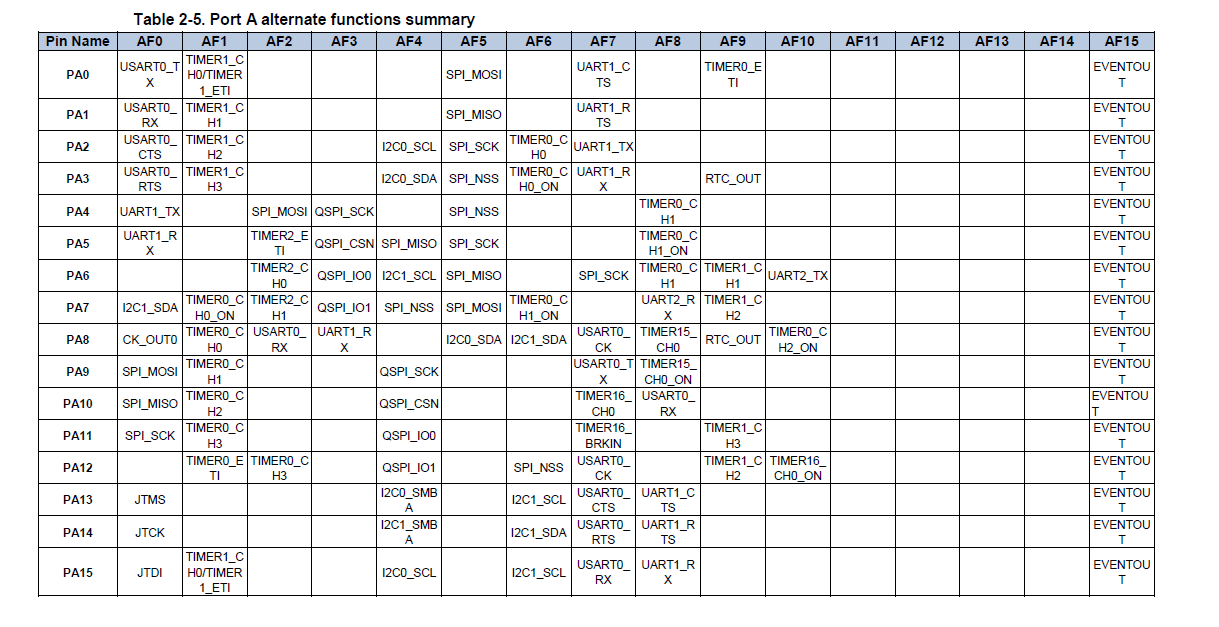

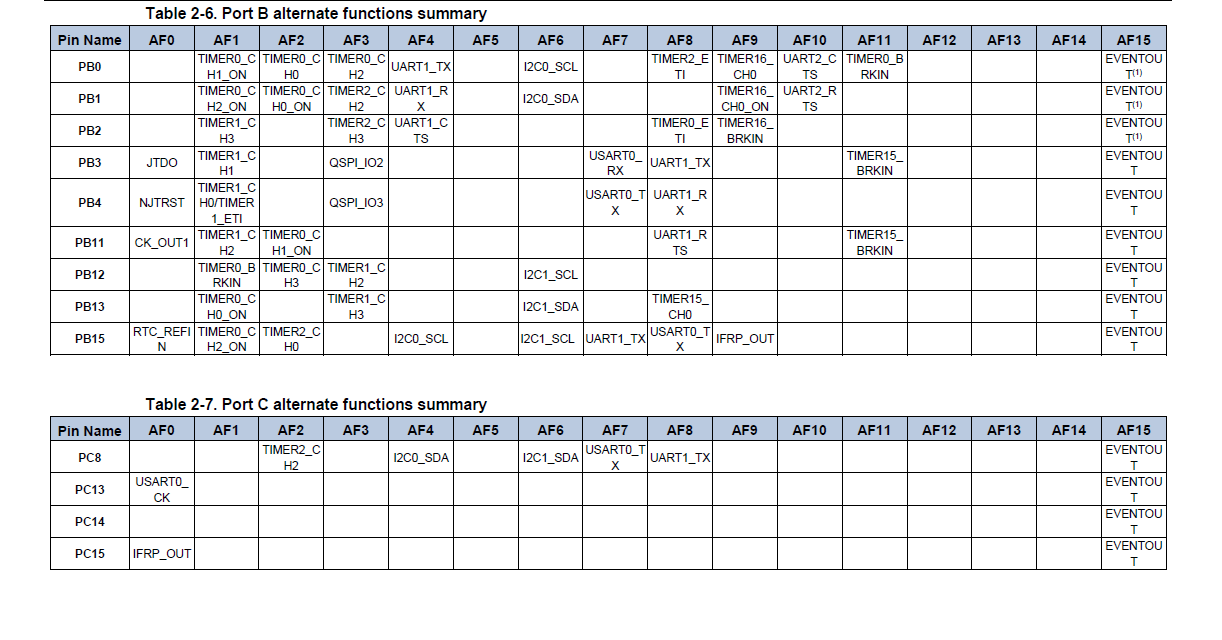

上图为芯片手册上的引脚复用功能表

为了方便查看该开发板各个引脚的复用功能，不至于自己一个个对着芯片手册翻，我重绘了一版开发板引脚示意图（如封面），该图片有淡淡的水印，后续如果反响不错的话我会考虑把没有水印的版本放出来的。当然，这个版本完全是一个人手搓的，如果有一些出错的话欢迎大家指正，更新V2.0版本！

很希望这个图片能够被大家使用斯哈斯哈~如果可以的话请小窗我，我立马连源文件一起发过去ヽ(￣ω￣(￣ω￣〃)ゝ

当然我也做了简单版的~

三、开发环境

1.官方开发环境以及下载工具的下载

来到兆易创新的资料下载网页

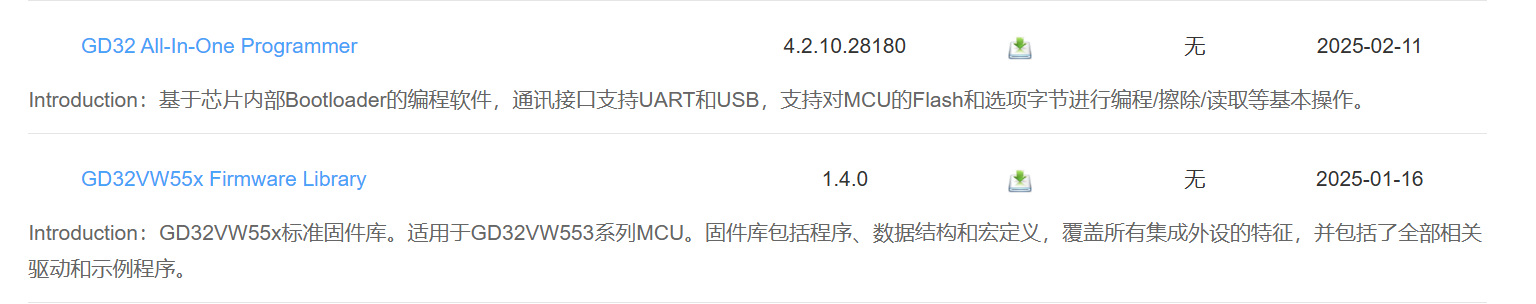

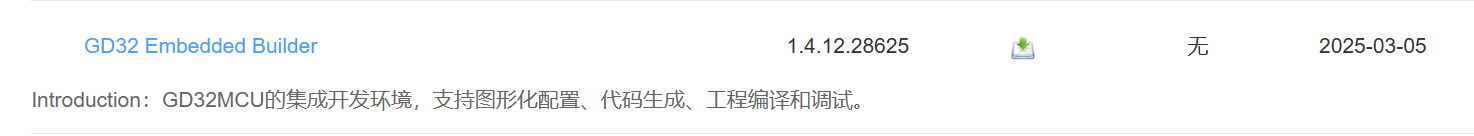

找到GD32 Embedded Builder（集成开发环境）、GD32 All-In-One Programmer（下载软件）、GD32VW55x Firmware Library（芯片标准库）并下载

下载下来得到两个软件，其中GD32 Embedded Builder为我们写代码的开发环境，GD32 All-In-One Programmer用于将编译好的二进制或者十六进制文件下载到开发板上（没有图标）,我自己制作了一个简陋的图标，有需要的同学到B站私信我获取（小易附件不能上传.ico）

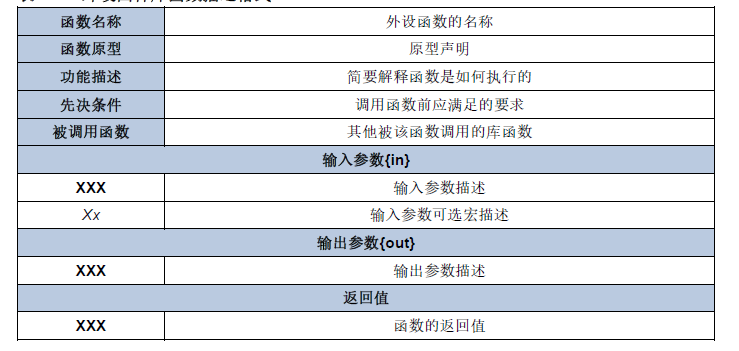

下载到的标准固件库GD32VW55x_Firmware_Library_V1.2.0里有使用指南文档GD32VW55x_Firmware_Library_V1.2.0\Docs\User Guide，文档中有各标准库函数的详细说明，可以给开发带来很大的便利。

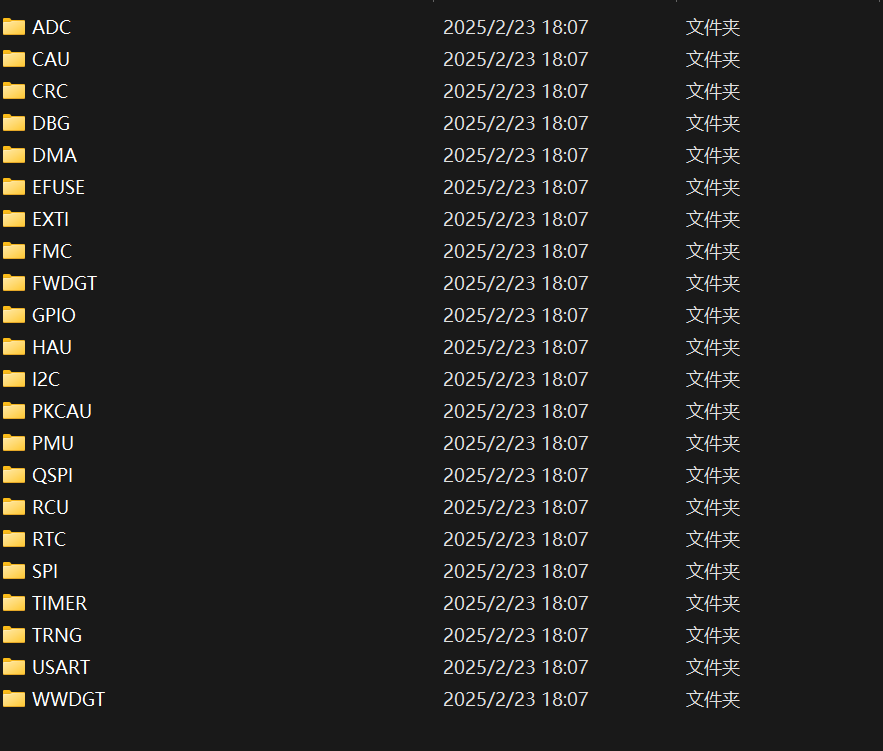

这个固件库的例程是GD基于他们自家开发板写的，但并不妨碍我们用来学习。里面包含了各种外设的驱动例程，具体函数可以根据指南文档学习；需要注意的是，该例程不能直接用Embedded Builder打开，需要下载SEGGER Embedded Studio，或者在Embedded Builder中新建文件并把例程中的main函数复制过去也可以。

2.SEGGER Embedded Studio的下载（非必选）

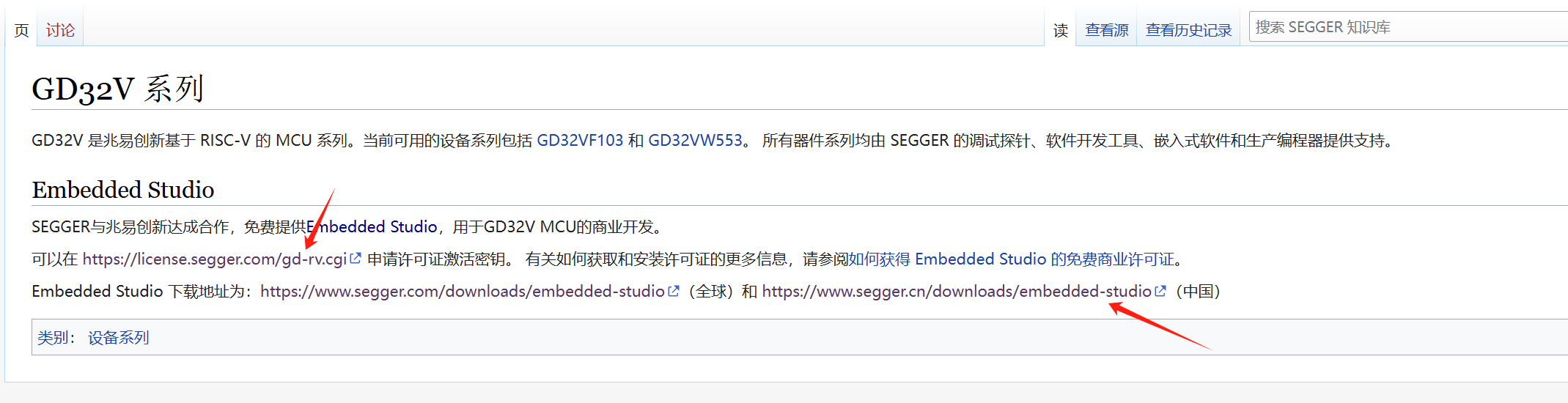

点击链接跳转到下载页面，点击第一行链接申请到软件的许可证(填写相应的信息即可，激活码会发送到邮箱），点击第二行链接下载软件（需要先注册账号，填写完个人信息后在邮件中激活账号方可登陆下载）。

本文将利用GD32 Embedded Builder进行最基础的点灯测评，SEGGER Embedded Studio的使用可以关注其他大佬的测评文章或者视频。

四、点灯

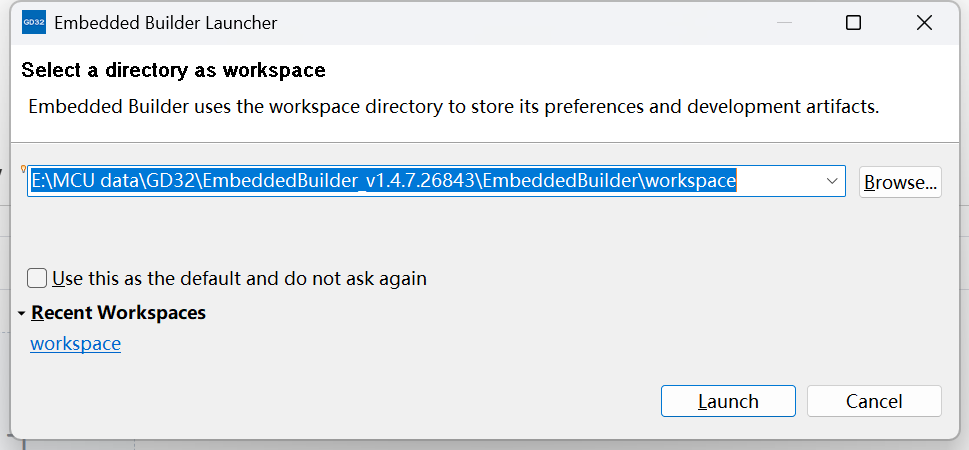

打开GD32 Embedded Builder，点击Browse选择一个文件夹作为工作区，完成后点击Launch；

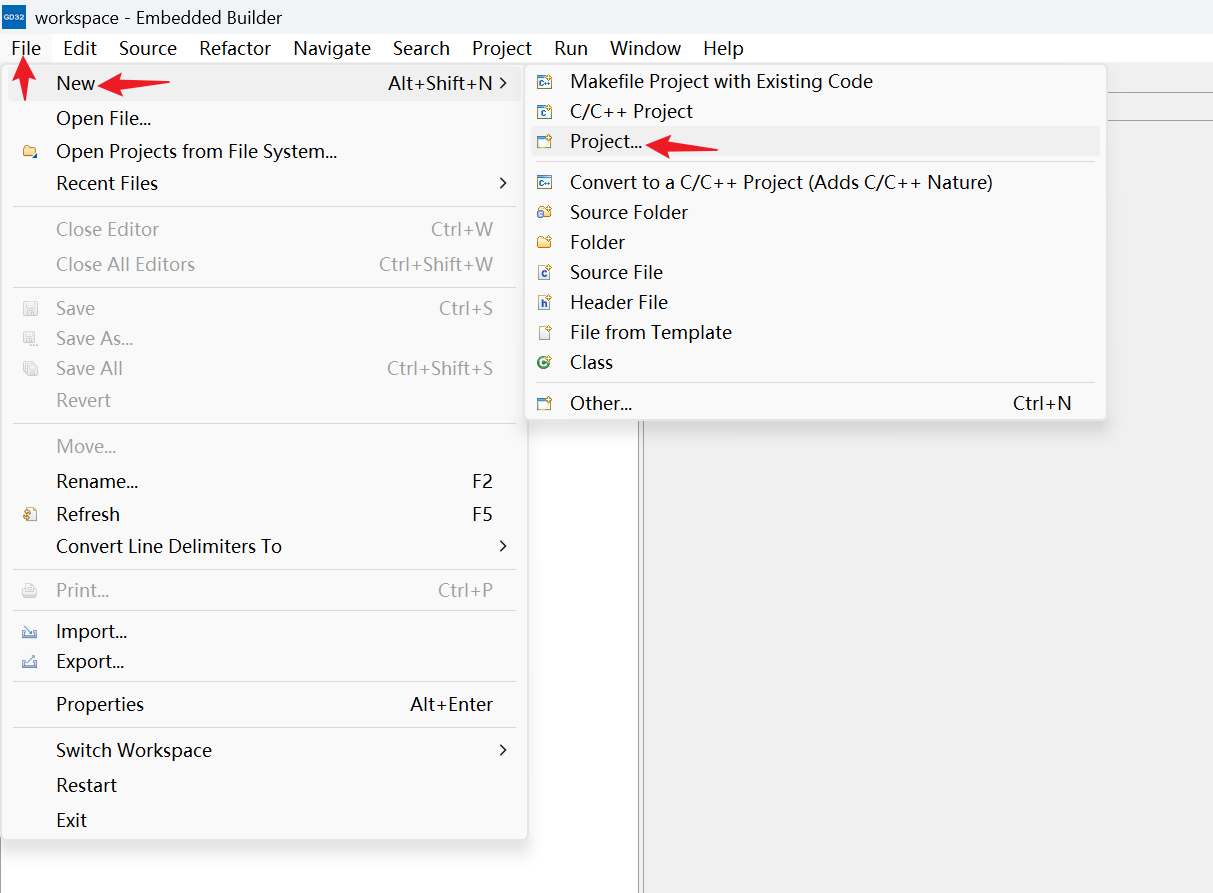

打开后在左上角选择File-New-Project，打开新建文件界面；

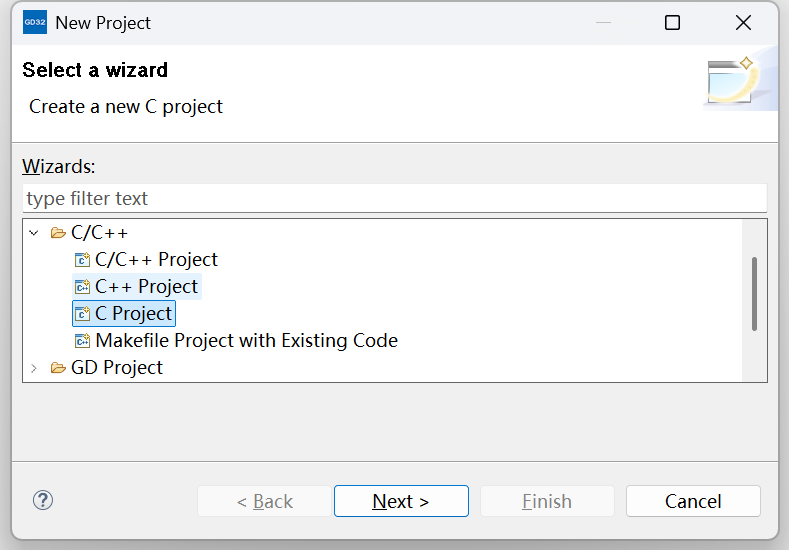

选择自己熟悉的编程语言，点击Next；

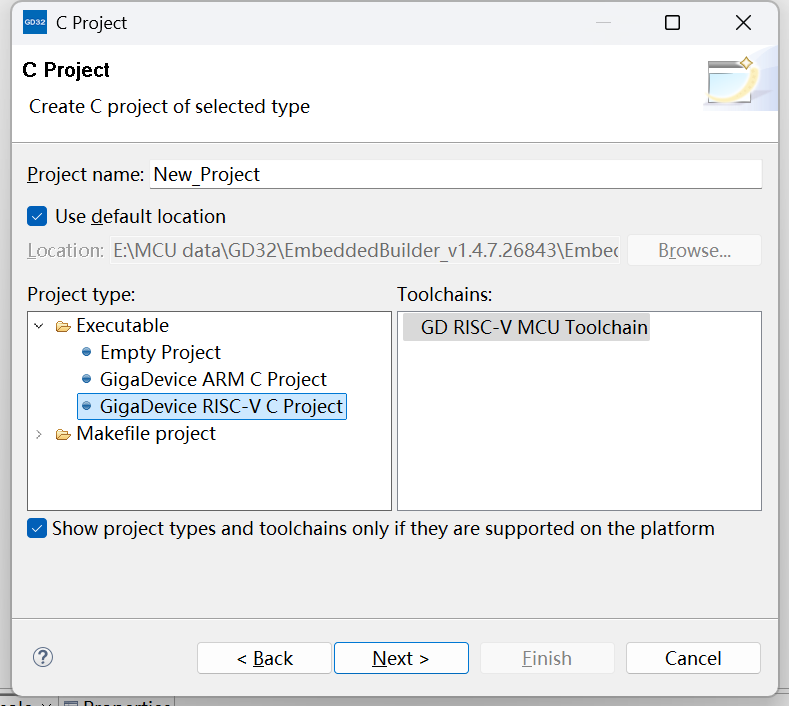

填写项目名字，选择Risc-V的C语言编译环境（GD32VW553HMQ7是RISC-V内核的芯片），点击Next；

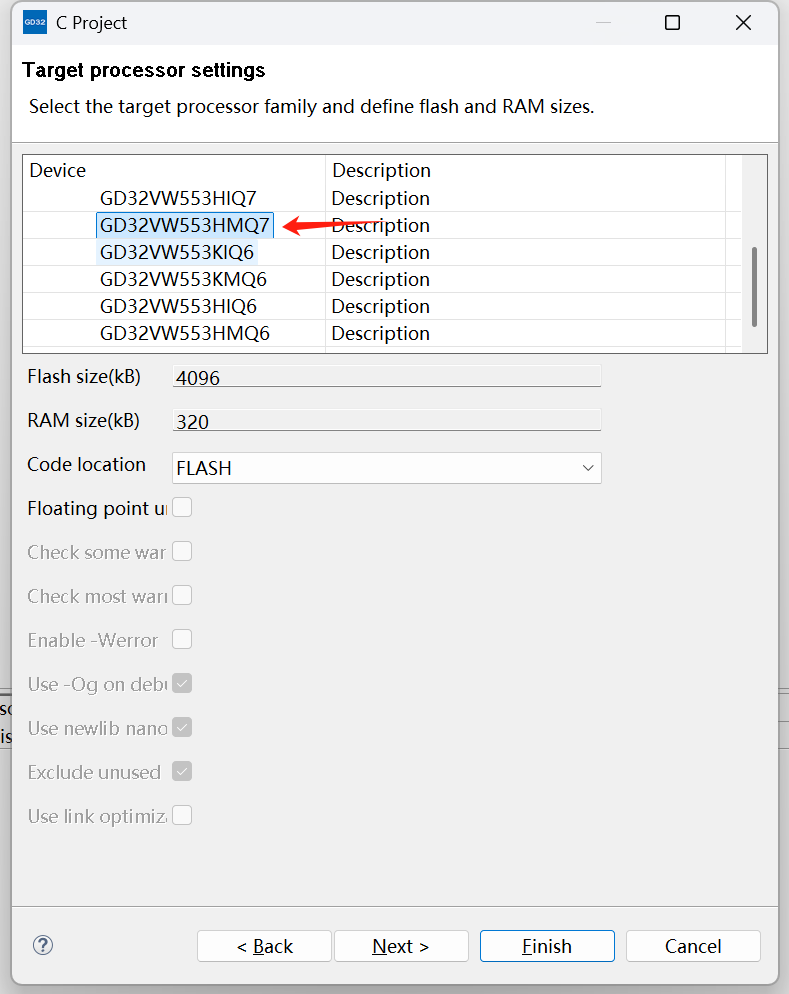

选择对应芯片，点击Finish；

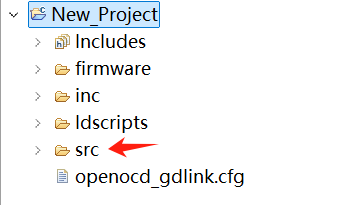

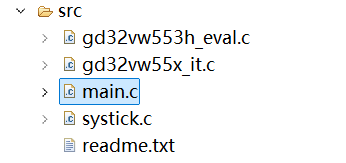

然后我们就可以看到在窗口左边有如图所示的结构，点击src文件夹，可以看到里面包含了几个源文件，双击main.c，可以看见里面已经预置好了一初始代码，是基于GD32VW553H_EVAL开发板的点灯例程，我们同样可以把代码用到GD32VW553-IOT的开发板测试上；

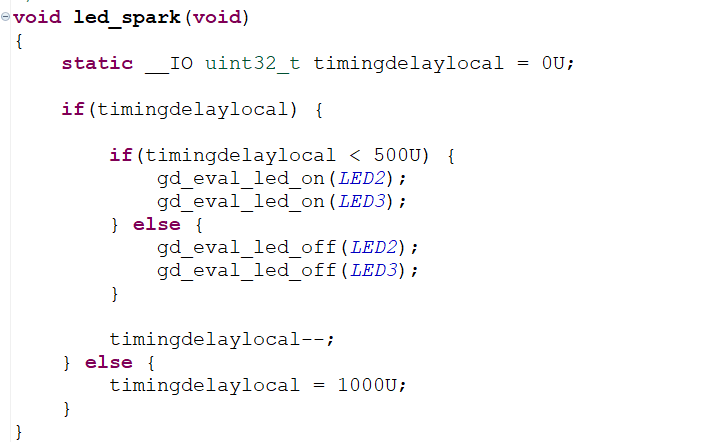

在led_spark()函数内可以看到定义了静态变量timingdelaylocal用于控制灯的闪烁，以及调用了几个函数和参数，分别是gd_eval_led_on(led_typedef_enum lednum); 和gd_eval_led_off(led_typedef_enum lednum);

以及LED1、LED2、LED3三个常量，

那么怎么看到他们具体指代什么GPIO口呢？

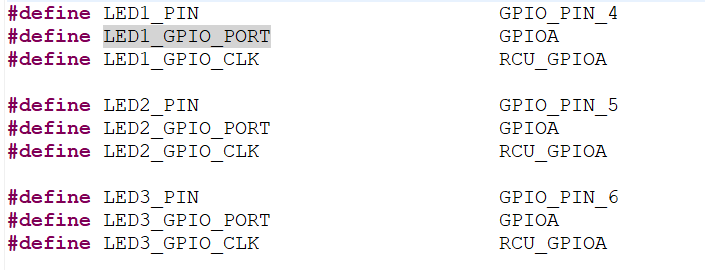

我们可以按住Ctrl，将鼠标移动到函数或者常量上，单击后会跳转到定义他们的源文件，一层一层追溯下去，可以看到在gd32vw553h_eval.h头文件中定义了LED1是PA4，LED2是PA5，LED3是PA6。

通过led_spark()函数的逻辑我们不难发现，循环中静态变量timingdelaylocal的自减控制了LED2和LED3的闪烁。当timingdelaylocal＜500时，LED2和LED3置高电平；反之大于500时置低电平；当等于0时置为1000。

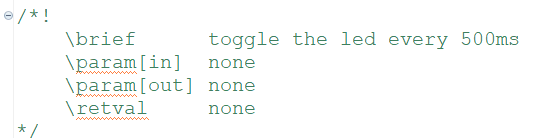

该函数在哪里被调用呢？有人可能会想是在main()函数中，但是翻箱倒柜并没有找到；其实在官方的注释中就可见一斑了：

每500ms翻转一次？！怎么做到的，必然是通过定时器中断了。还记得src文件夹里还有另一个文件：

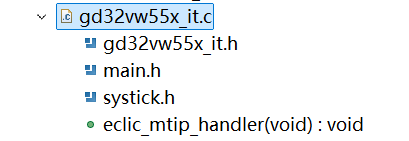

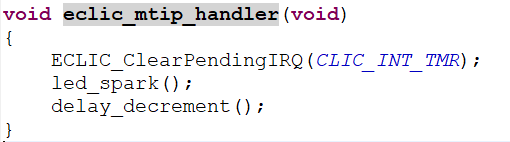

gd32ve55x_it.c，该文件即为中断配置文件，在该文件里面的eclic_mtip_handler(void)函数即为中断函数，在该函数里，首先清零中断标志位，然后调用led_spark()更新timingdelaylocal的值，最后如果有调用到delay()函数的话，把剩下的计数值消耗掉。关于定时器和中断的部分后面可以深入学习一下。

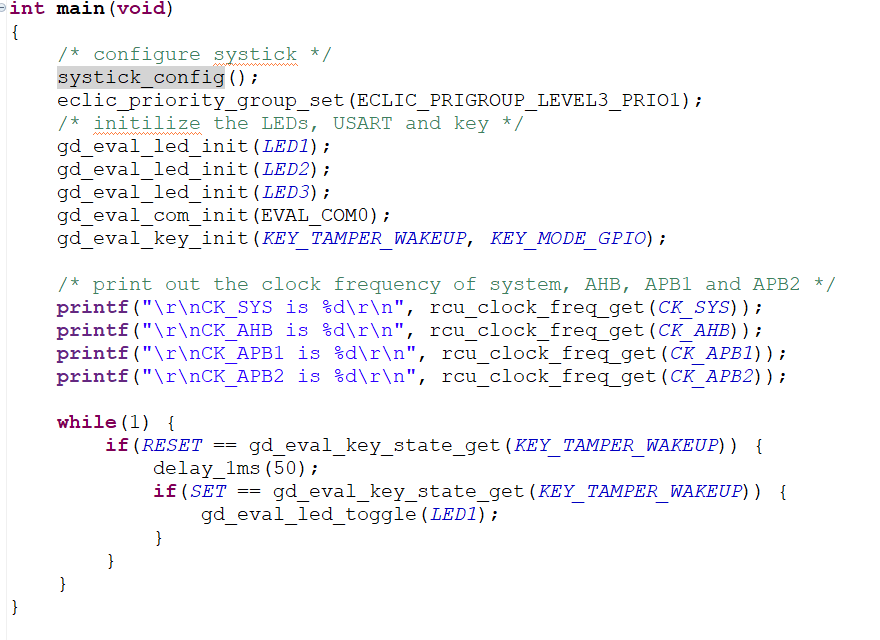

接下来看主函数，进行了滴答计时器systick的配置、对各个端口的初始化，并设置了USART0进行串口通信。

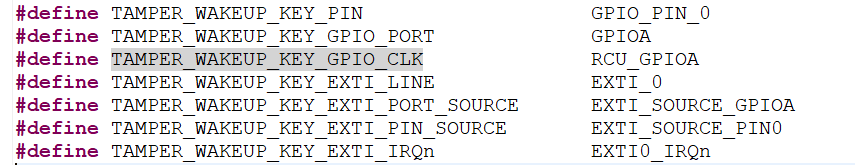

按键KEY_TAMPER_WAKEUP的初始化我们也可以在宏定义中找到，它定义了PA0作为按键的端口，当检测到按键为低电平（RESET）时，延时50ms，若检测到按键为高电平（SET）时，改变LED1的状态。SET和RESET的值我们也可以在gd32vw55x.h头文件中找到。

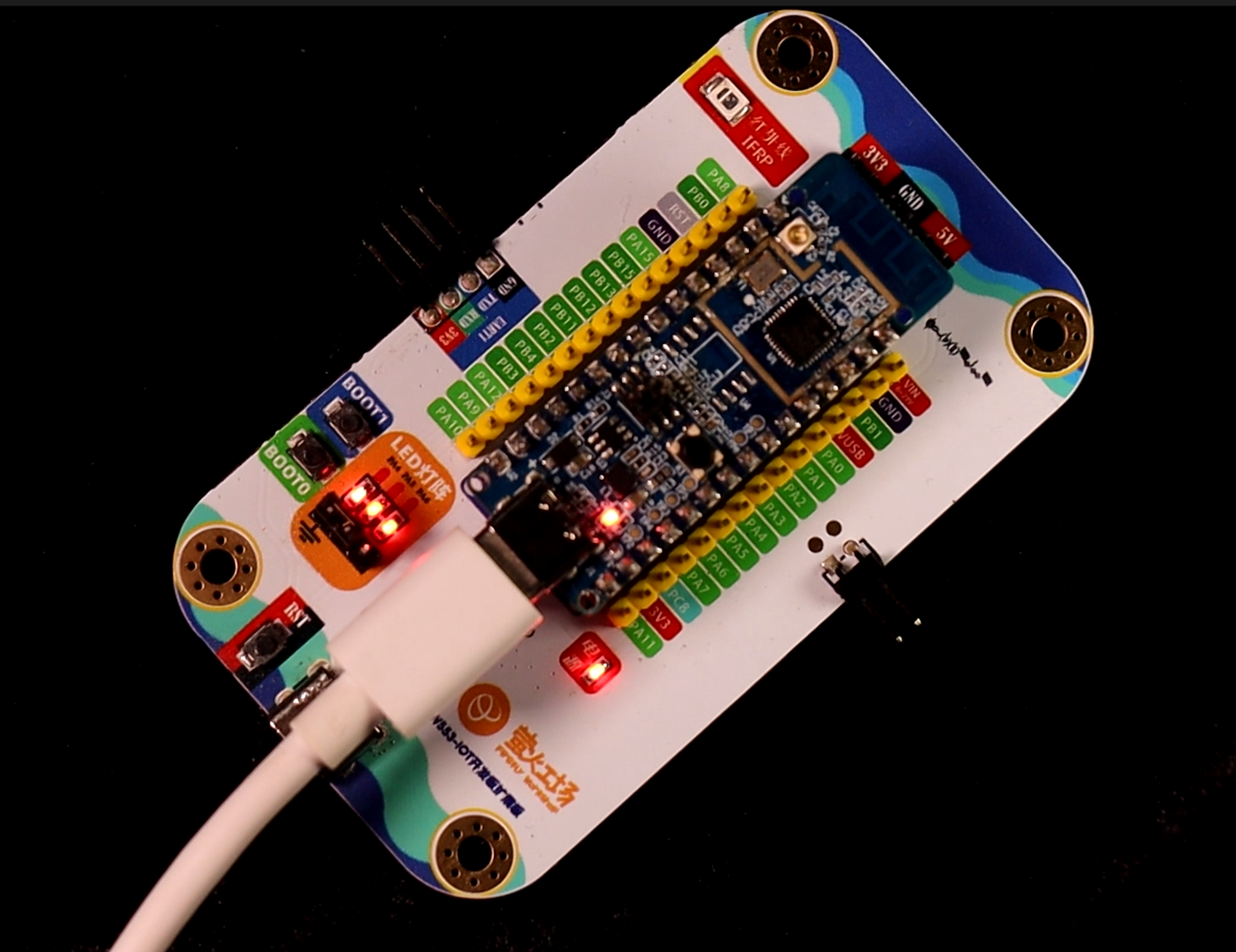

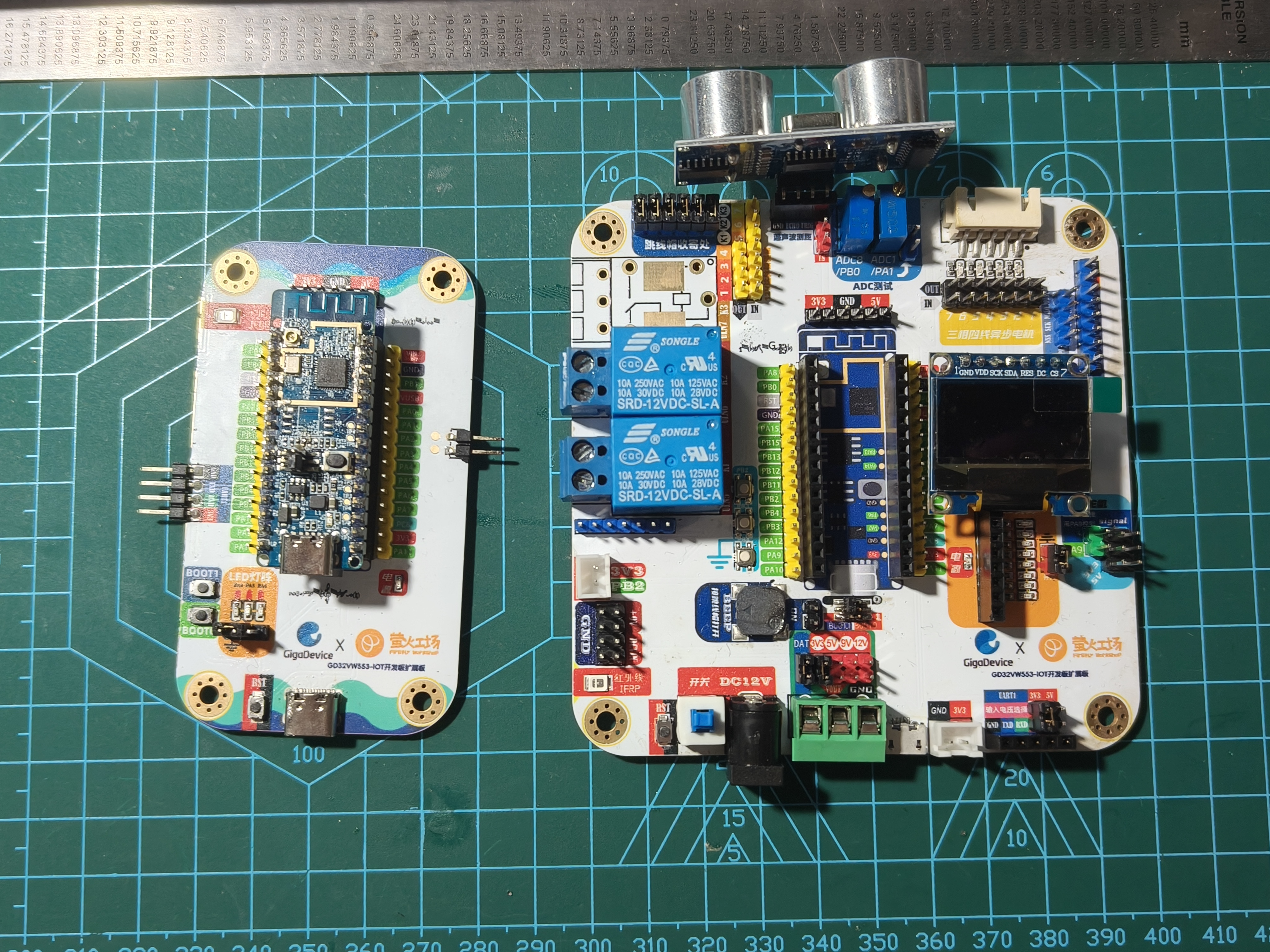

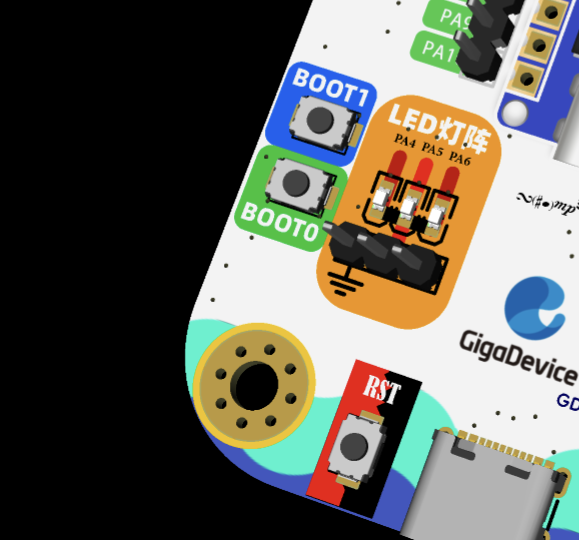

为了方便点灯，我也是自己设计了两套彩色丝印板子，主打一个可以不好用，但是绝对不能不好看，好看的板子应该配上好看的扩展板（其中小板已经被吐槽说扩展功能太少了），已经开源到开源平台，有需要的大佬可以拿去改一改。

五、程序下载

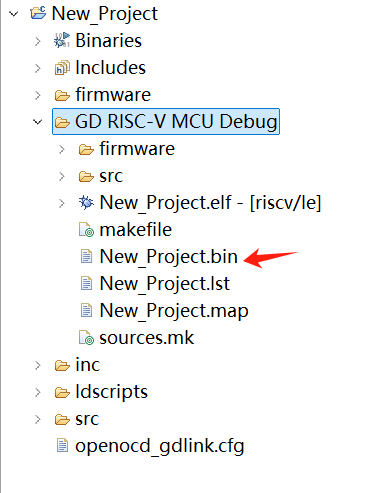

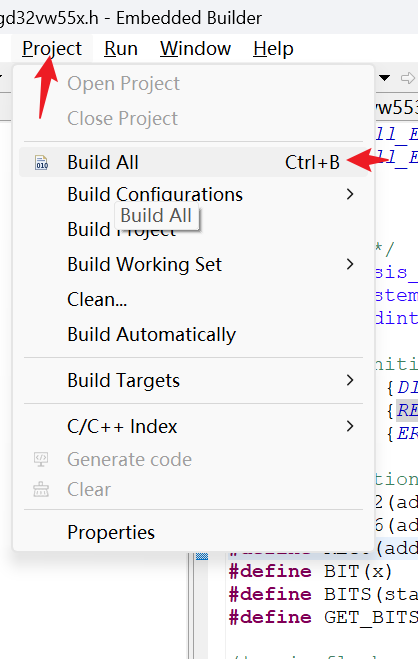

点击Project-Build All编译程序，编译后可以在左边目录里看到一个新文件夹GD RISC-V MCU Debug，里面有一个 你的文件名.bin文件，为二进制程序文件。

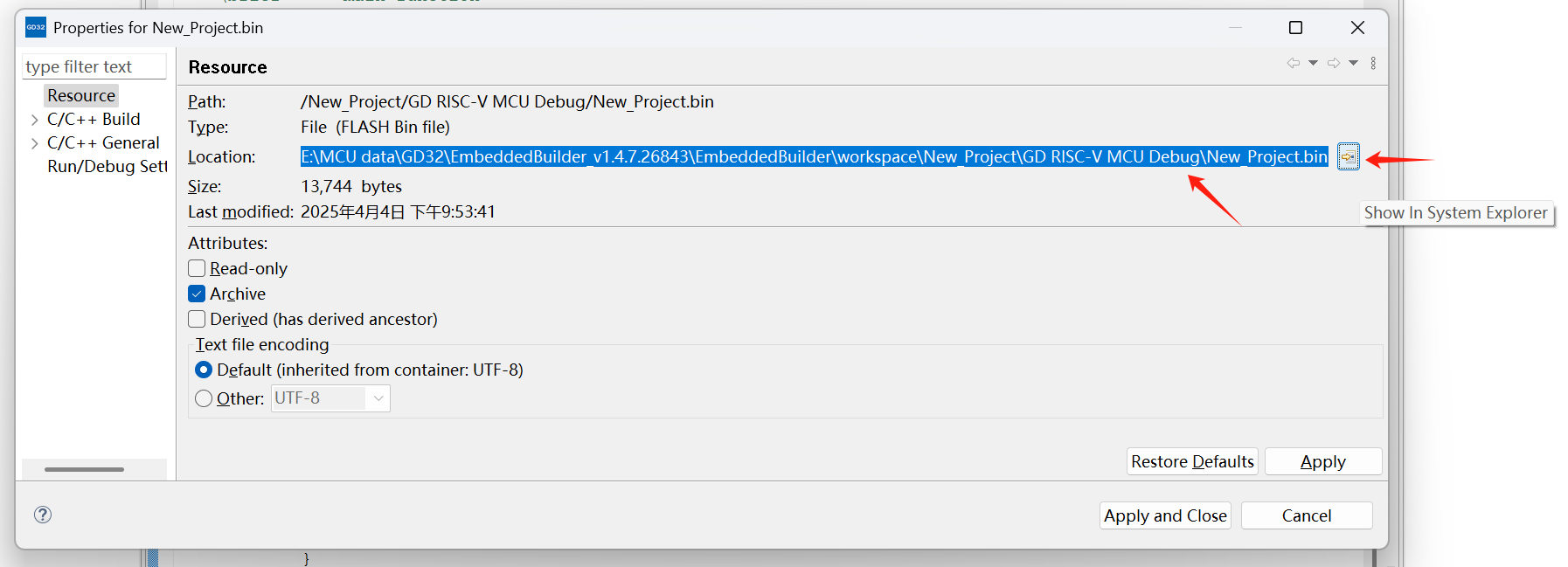

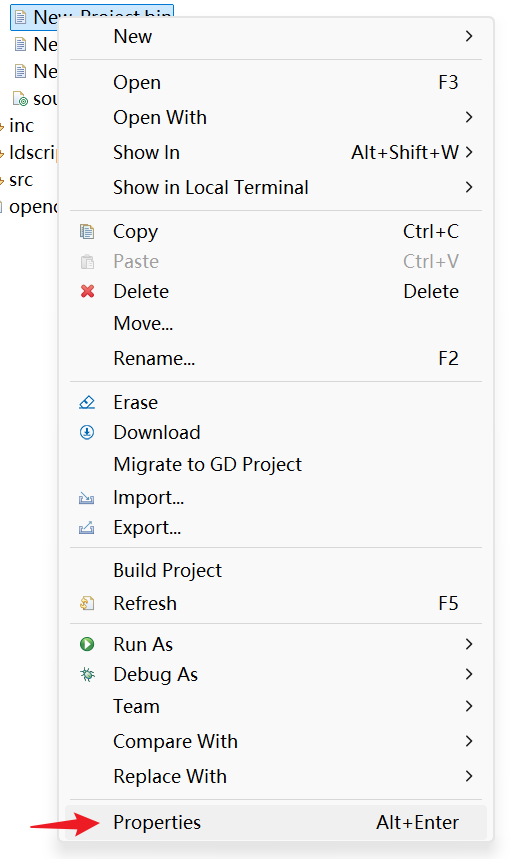

右键找到最下面的Properties，点开可以看到文件的路径，记住它的路径，要考。

你可以直接复制地址，也可以点击右边按钮在系统文件管理器中打开。

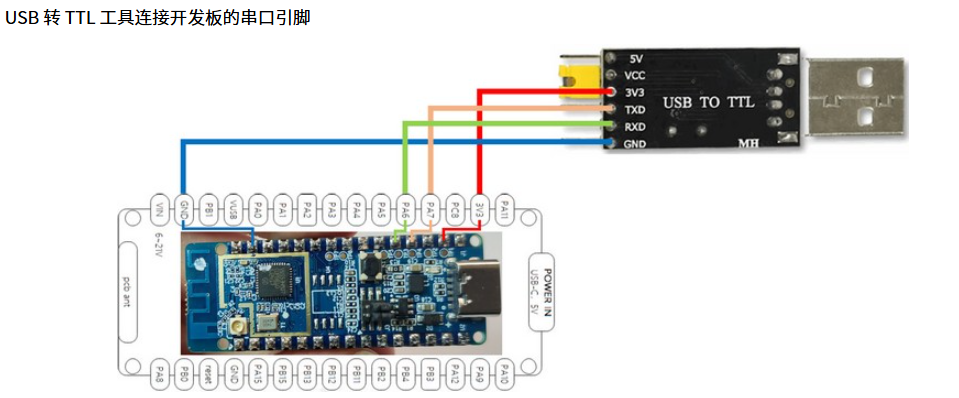

然后打开All-In-One Programmer，将开发板连接到串口工具上，连接方式见下图：（注意工具上电压应该是3.3V，或者通过type-C口供电），即需要PA6接RXD，PA7接TXD，共地，可不共电源。

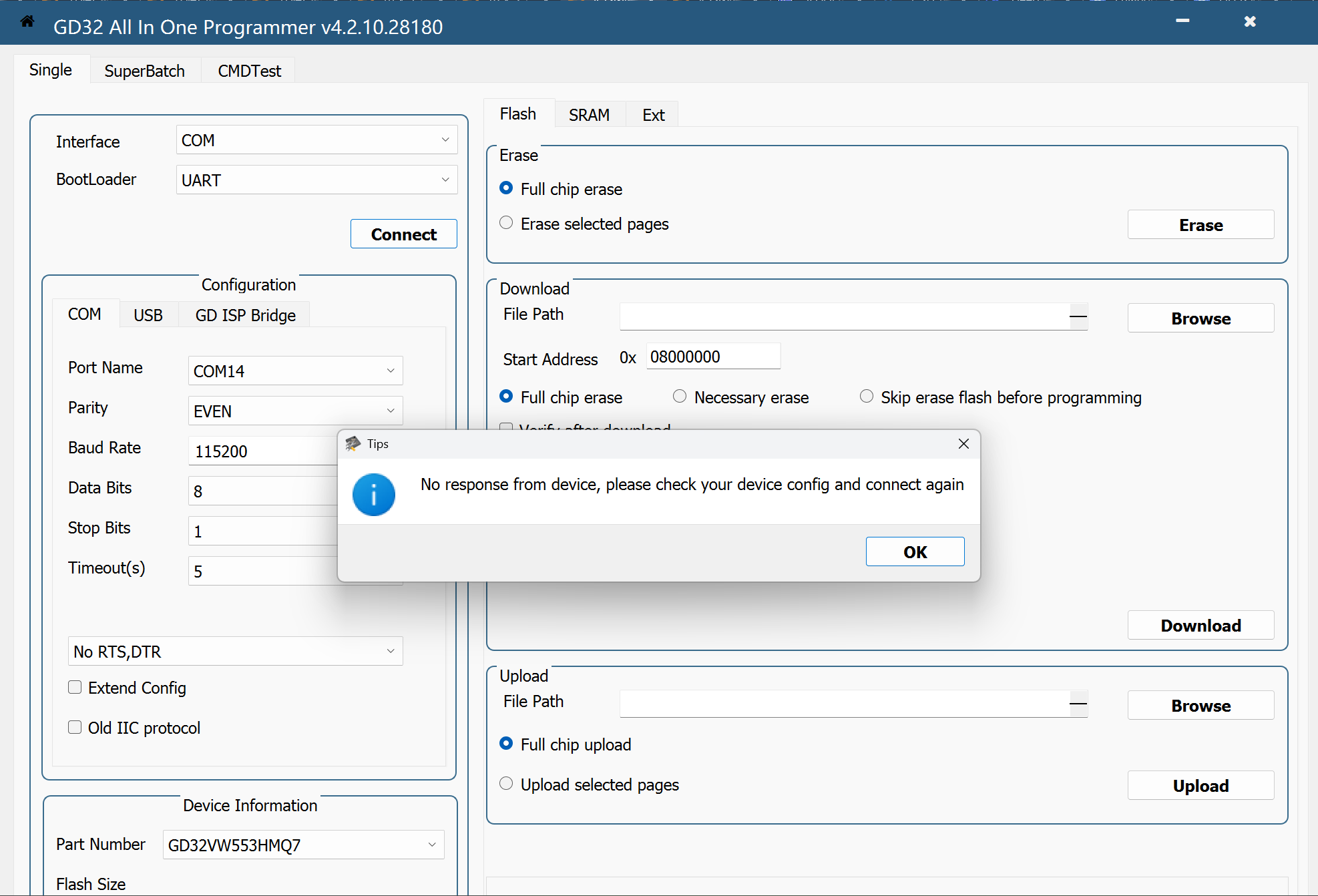

连接后在你的电脑可以识别出COM口，这时候不要着急点击Connect，不然你的电脑将会告诉你识别不到COM口。

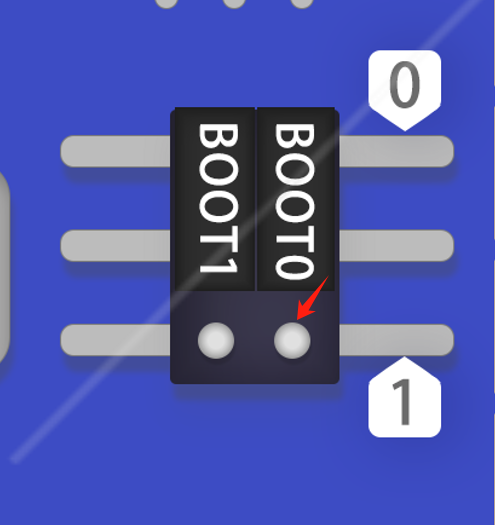

先将开发板上BOOT0的跳线帽拔下来接到1，再按一下旁边的RESET按钮重启芯片。

当然你也可以把跳线帽都拔掉，用镊子轻轻短接他俩再重启就好了（）这时候再点Connect就可以成功连上了

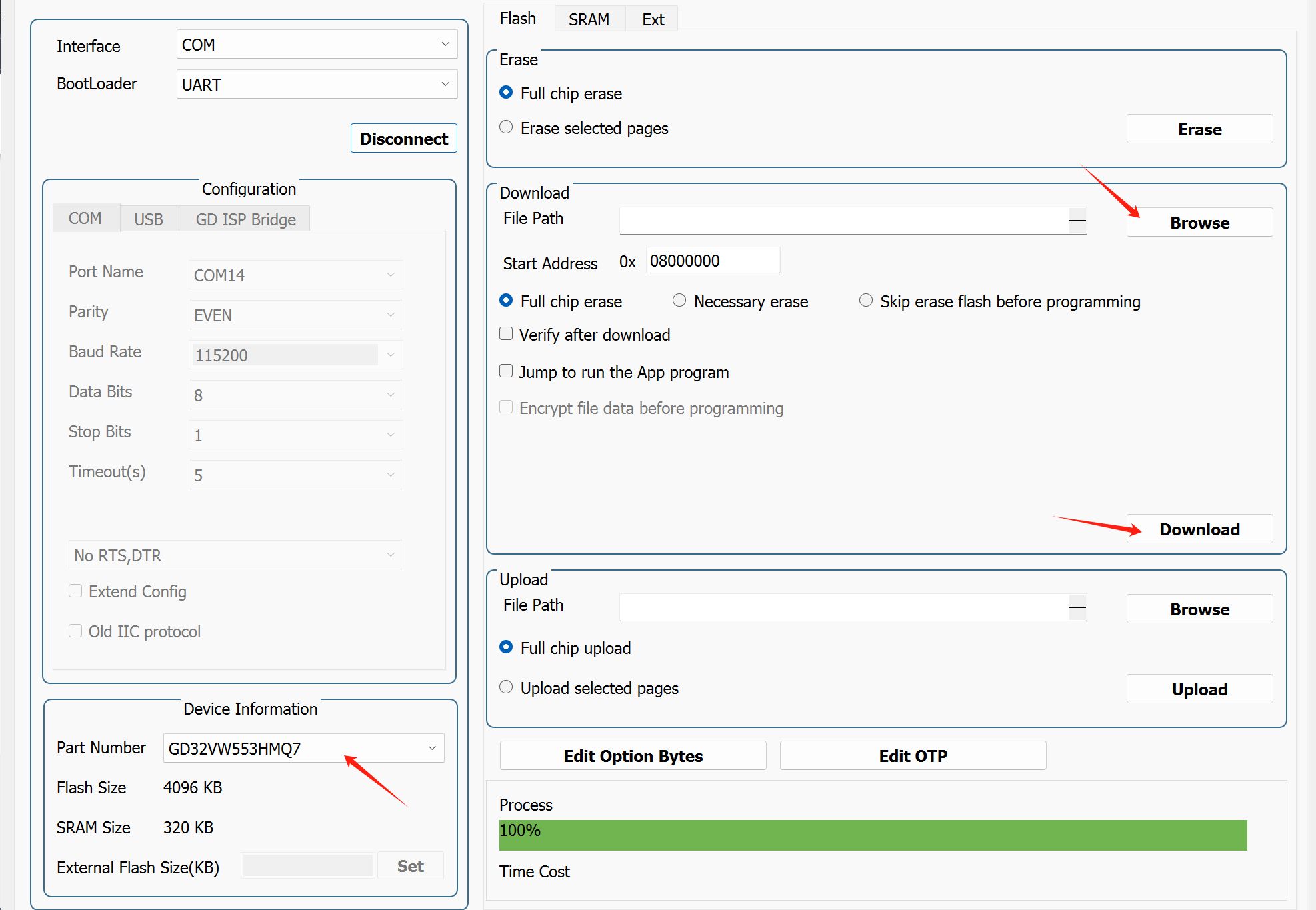

芯片型号一般会自动检测，如果检测不到多半是没接好线；接下来点击Browse，粘贴刚刚复制下来的.bin文件路径，点击Download，等待下载进度条完成后，记得把跳线帽放回原位，再按一下RESET按键，一切就大功告成啦！恭喜你，你已经能够成为点灯大师了！

最后吐槽一下这个下载软件能不能做个自动适应窗口的功能啊，或者边缘让它可以拉动也可以，太不方便了

当然，一定要用到串口下载的话也可以像我一样把BOOT以及RESET按键引出来，可以省去很多功夫。
