萤火工场GD32VW553-IOT开发板RISC-V开源硬件测评-流水灯

✨ 本文介绍了萤火工场 GD32VW553-IOT 开发板实现 流水灯 的项目设计流程。

项目介绍

• 环境搭建🍦
• 工程创建🥧
• 硬件连接🍫
• 代码编译🍷
• 固件上传🍹
• 效果演示🍸

环境搭建

🎉介绍了 GD32VW553 开发环境搭建的主要流程。

🎁 使用 GD32 Embedded Builder IDE 编译和调试工程

🎄 工程组由 MBL 和 MSDK 两个工程组成。

• MSDK 包含 WiFi 和 BLE 协议栈、外设驱动及应用程序等；
• MBL 主要负责从两个 MSDK 固件（当前固件和 OTA 固件）中选择正确的运行。

🎯 软件及 SDK 下载安装完成后，开始工程导入和调试流程。

• 双击 EmbeddedBuilder 目录下的 Embedded Builder.exe 启动 IDE；
• 选择 SDK 目录 GD32VW55x_RELEASE 为 workspace，点击 launch 按钮；

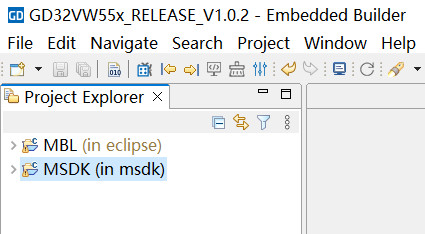

• 导入 MBL 工程 File 菜单点击 Open Projects from file System,选择工程路径 GD32VW55x_RELEASE\MBL\project\eclipse
• 导入MSDK 工程 File 菜 单 点 击 Open Projects from file System, 工程路径选择 GD32VW55x_RELEASE\MSDK\projects\eclipse\msdk

• 编译MBL工程，右击工程，点击 build project ；
• 编译MSDK工程 ，右击工程，依次点击 Build Configurations -> Set Active -> 选择需要的配置；
• 再次右击工程，点击 Build project；
• 生成的镜像烧录固件位于 GD32VW55x_RELEASE_V1.0.2\scripts\images\image-all.in

固件烧录

🎵 采用 ISP 方式上传固件至开发板。

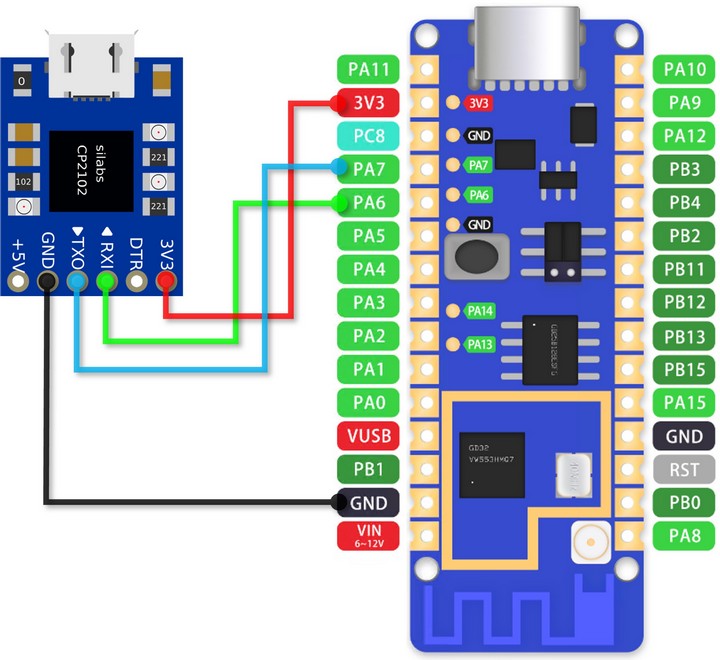

硬件连接

• RXD -> PA6
• TXD -> PA7
• 3V3 -> VCC
• GND -> GND

🔔 示意图

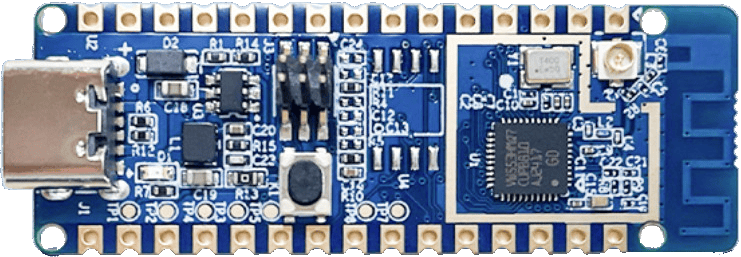

🧵 主控板渲染图参考：GD32VW553-IOT测评 - Chiando .

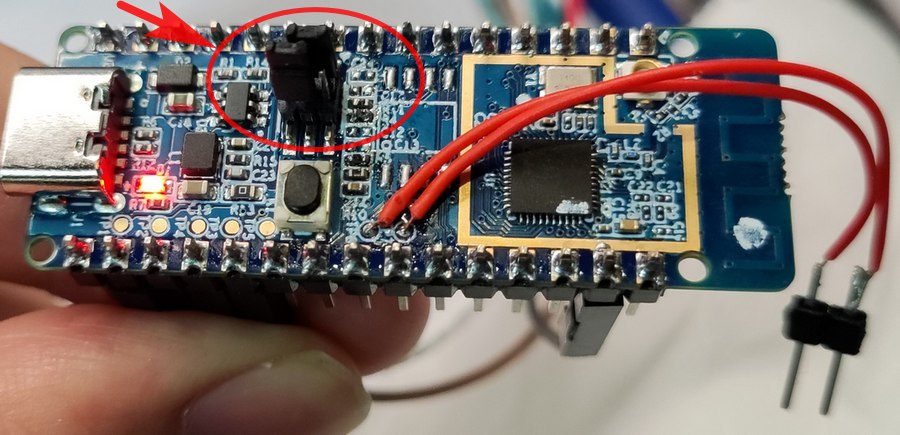

🍥 模式：将 BOOT0 拉高，USB 转 TTL 工具连接开发板，

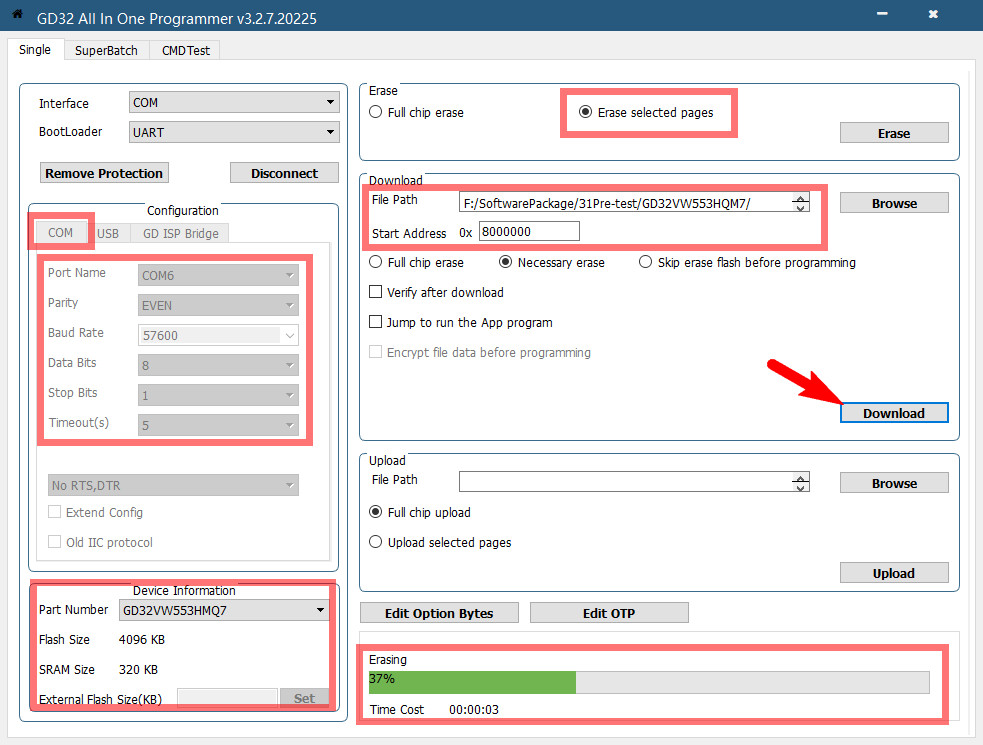

🔮 下载并运行 GD32 All-In-One Programmer 软件，设备端口选择、串口参数设定如下，注意设备名称为 GD32VW553HMQ7 .

🥪 加载镜像固件、设置起始地址，点击 Download 按钮

🔫 待固件上传结束，点击 Disconnect 断开烧录工具串口连接，将 BOOT0 重新拉低。

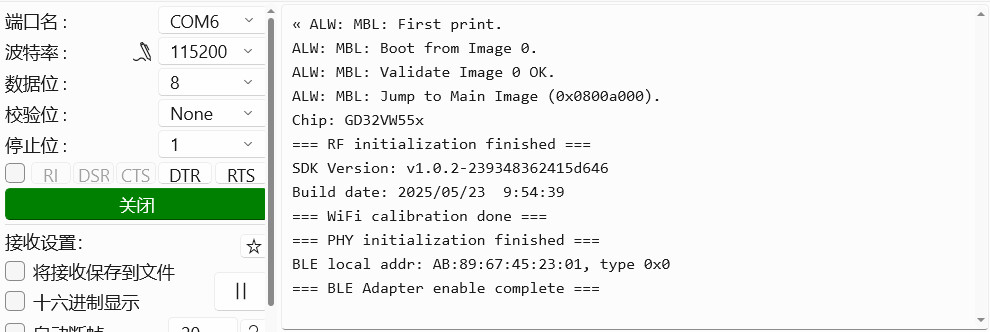

🍟 打开串口调试助手，配置串口参数，打开串口，短按 RST 复位按键，即可观察到串口输出数据。

流水灯

🔎 在前面官方固件调试和上传流程无误的基础上，进一步建立流水灯的项目设计。

工程创建

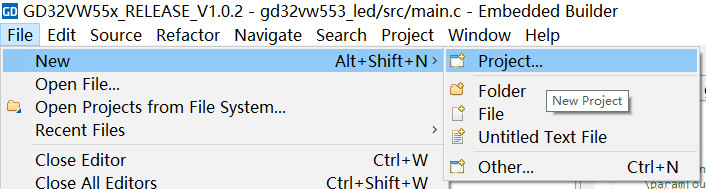

• 运行 Embedded Builder 软件，File - New - Project ... ；

• 选择 C/C++ - C Project - 点击 Next ；
• 设置工程名称、工程路径，目标设备选择 GD32VW553HMQ7 ，点击 Finished 完成工程创建。

🔋 详见：Chiando - Bilibili .

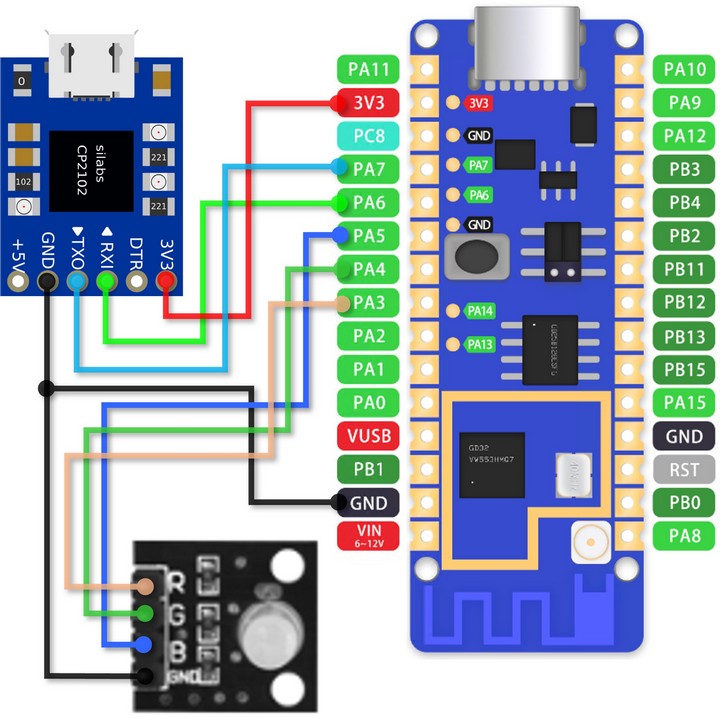

硬件连接

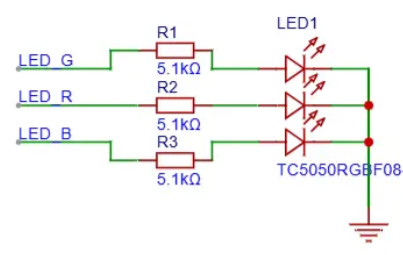

🎻 考虑到板载资源仅有显示电源 Power 的 LED ，因此需要外接 RGB LED 模块。

💡 RGB LED 模块详见：RGB LED 模块 - 立创开源硬件平台 .

• LED R -> PA3
• LED G -> PA4
• LED B -> PA5
• LED GND -> GND

示意图

工程代码

📊 打开 main.c 文件，修改代码如下

#include "gd32vw55x.h"
#include "systick.h"
#include <stdio.h>
#include "main.h"
//#include "gd32vw553h_eval.h"

void led_spark(void)
{
    static __IO uint32_t timingdelaylocal = 0U;

    if(timingdelaylocal) {

        if(timingdelaylocal < 500U) {
            //gd_eval_led_on(LED2);
            //gd_eval_led_on(LED2);
        } else {
            //gd_eval_led_off(LED2);
            //gd_eval_led_off(LED2);
        }

        timingdelaylocal--;
    } else {
        timingdelaylocal = 1000U;
    }
}

int main(void)
{
    systick_config();

    /* enable the LED clock */
    rcu_periph_clock_enable(RCU_GPIOA);
    /* configure LED GPIO port */
    gpio_mode_set(GPIOA, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, GPIO_PIN_4 | GPIO_PIN_5 | GPIO_PIN_3);

    gpio_bit_reset(GPIOA, GPIO_PIN_4 | GPIO_PIN_5 | GPIO_PIN_3);

    while(1) {
        /* turn on PA3, turn off PA4 and PA5 */
        gpio_bit_set(GPIOA, GPIO_PIN_3);
        gpio_bit_reset(GPIOA, GPIO_PIN_4);
        gpio_bit_reset(GPIOA, GPIO_PIN_5);
        delay_1ms(500);
		/* turn on PA4, turn off PA3 and PA5 */
        gpio_bit_set(GPIOA, GPIO_PIN_4);
        gpio_bit_reset(GPIOA, GPIO_PIN_3);
        gpio_bit_reset(GPIOA, GPIO_PIN_5);
        delay_1ms(500);
		/* turn on PA5, turn off PA3 and PA4 */
        gpio_bit_set(GPIOA, GPIO_PIN_5);
        gpio_bit_reset(GPIOA, GPIO_PIN_3);
        gpio_bit_reset(GPIOA, GPIO_PIN_4);
        delay_1ms(500);
    }
}

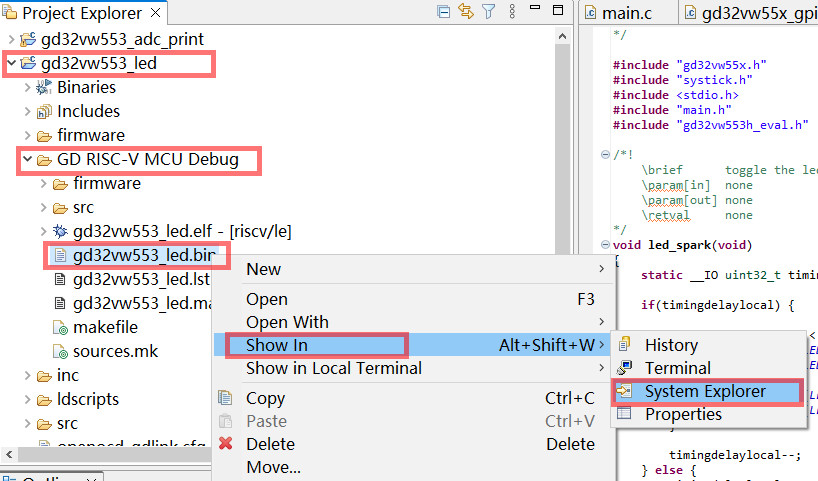

• 右键工程 - 编译程序，生成 Debug 文件夹，右键 bin 文件 - Show In - System Explorer ，
• 打开系统路径并找到生成的 *.bin 固件

🛠️ 参考：GD32VW553的“芯“动初体验 .

固件上传

📡 采用 ISP 方式上传固件至开发板。

• 将 BOOT0 拉高，USB 转 TTL 工具连接开发板；
• 运行 GD32 All-In-One Programmer 软件；
• 设备端口选择、串口参数设置，设备名称选择 GD32VW553HMQ7 ；
• 加载镜像固件、设置起始地址，点击 Download 按钮；
• 待加载完成，跳帽恢复，将 BOOT0 拉低；
• 短按 RST 复位键，程序开始运行。

效果

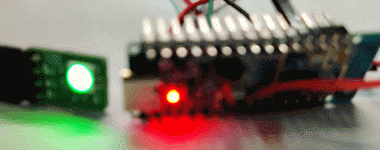

🎨 RGB 三色 LED 循环点亮，间隔为 500 毫秒。

总结

本文介绍了萤火工场 GD32VW553-IOT 开发板实现 流水灯 的项目设计流程，为相关应用的开发和设计提供了参考。
