一、GD32简介

GD32VW553-IOT搭载兆易创新（GigaDevice）的GD32VW553系列MCU，型号GD32VW553KMQ7/QFN40封装。

采用RISC-V内核，主频高达160MHz，支持DSP硬件加速和双精度浮点单元（FPU）。

集成了Wi-Fi 6（IEEE 802.11ax）和 蓝牙5.2（BLE） 双模无线模块。具有4MB片上Flash和320KB SRAM。

支持硬件加密（AES/DES/TRNG）、公钥加密（PKCAU）及WPA3安全协议。

工作电压1.8V–3.6V，支持-40°C至105°C宽温范围。

有1个USART、2个UART、2个I2C、1个SPI、1个QSPI。有9通道12位ADC。还有2个16位通用定时器、2个32位通用定时器、1个16位高级定时器、1个基础定时器，以及RTC实时时钟。

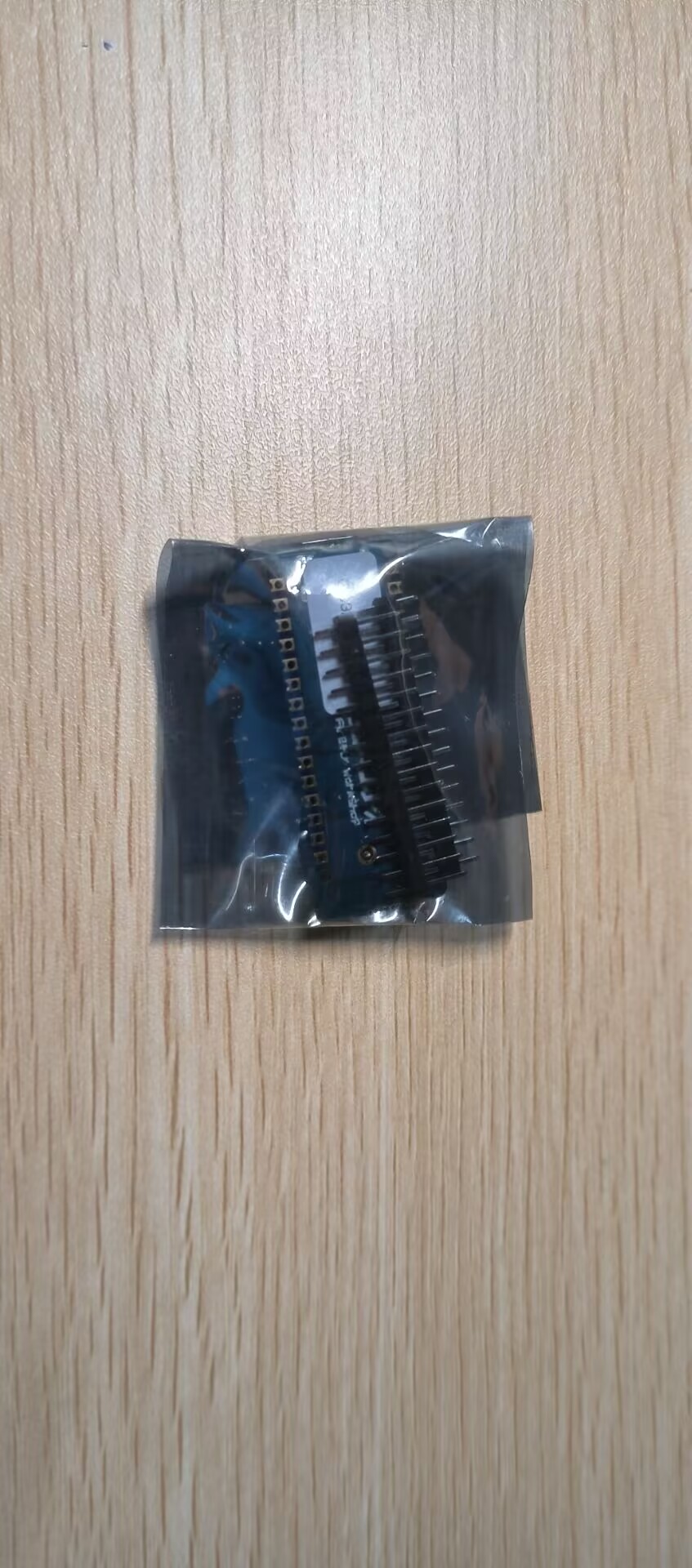

二、开箱

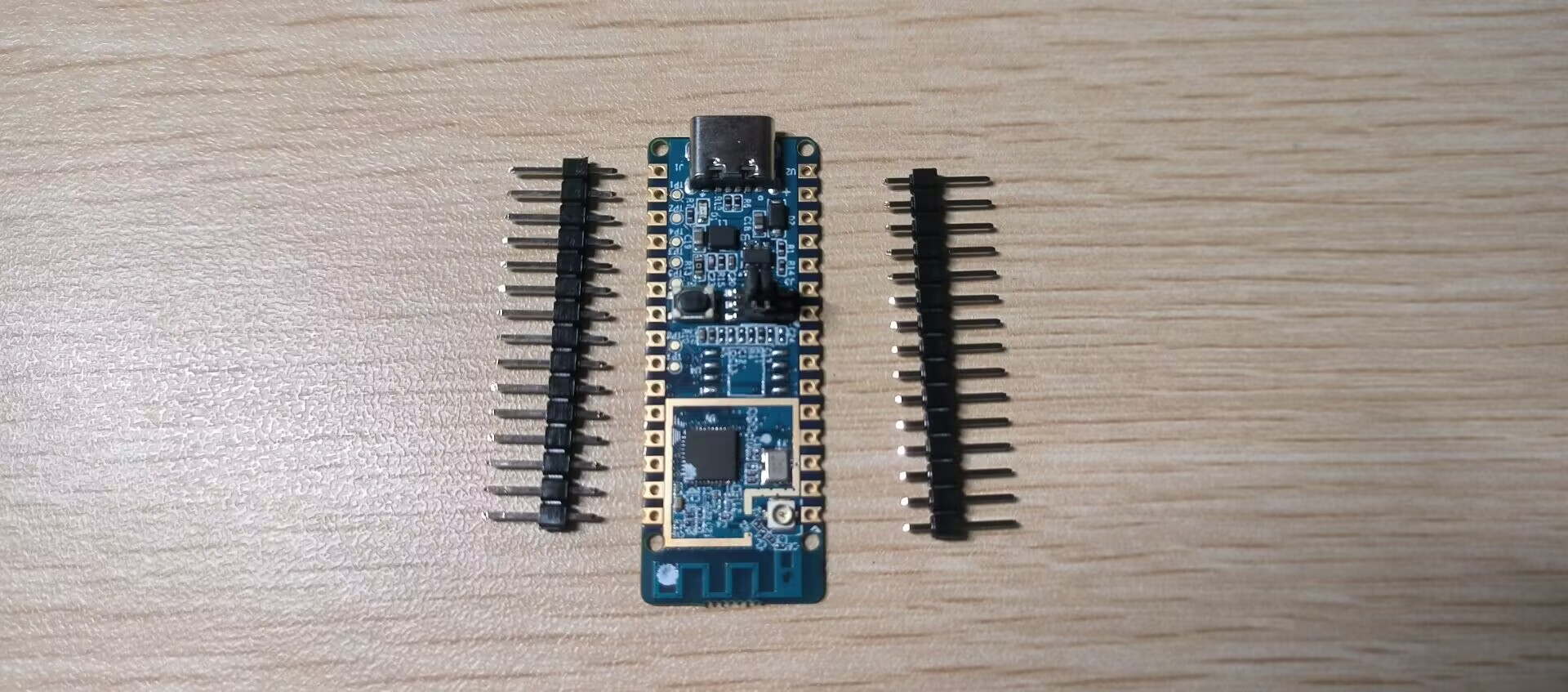

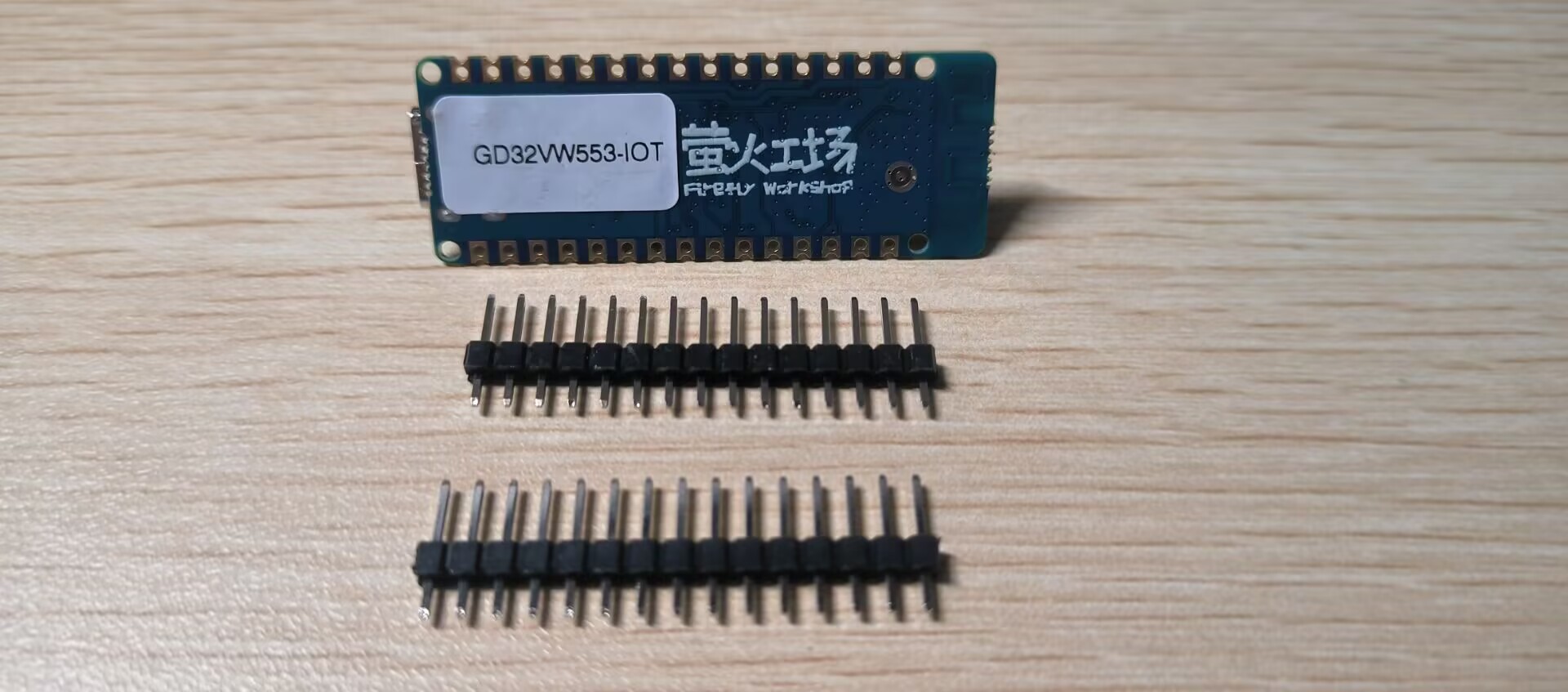

可以看得出，板子做的很小巧，焊接点光滑饱满，很漂亮的一个板子

不过美中不足的是板子上没加引脚和boot电路的丝印，查引脚有点不方便

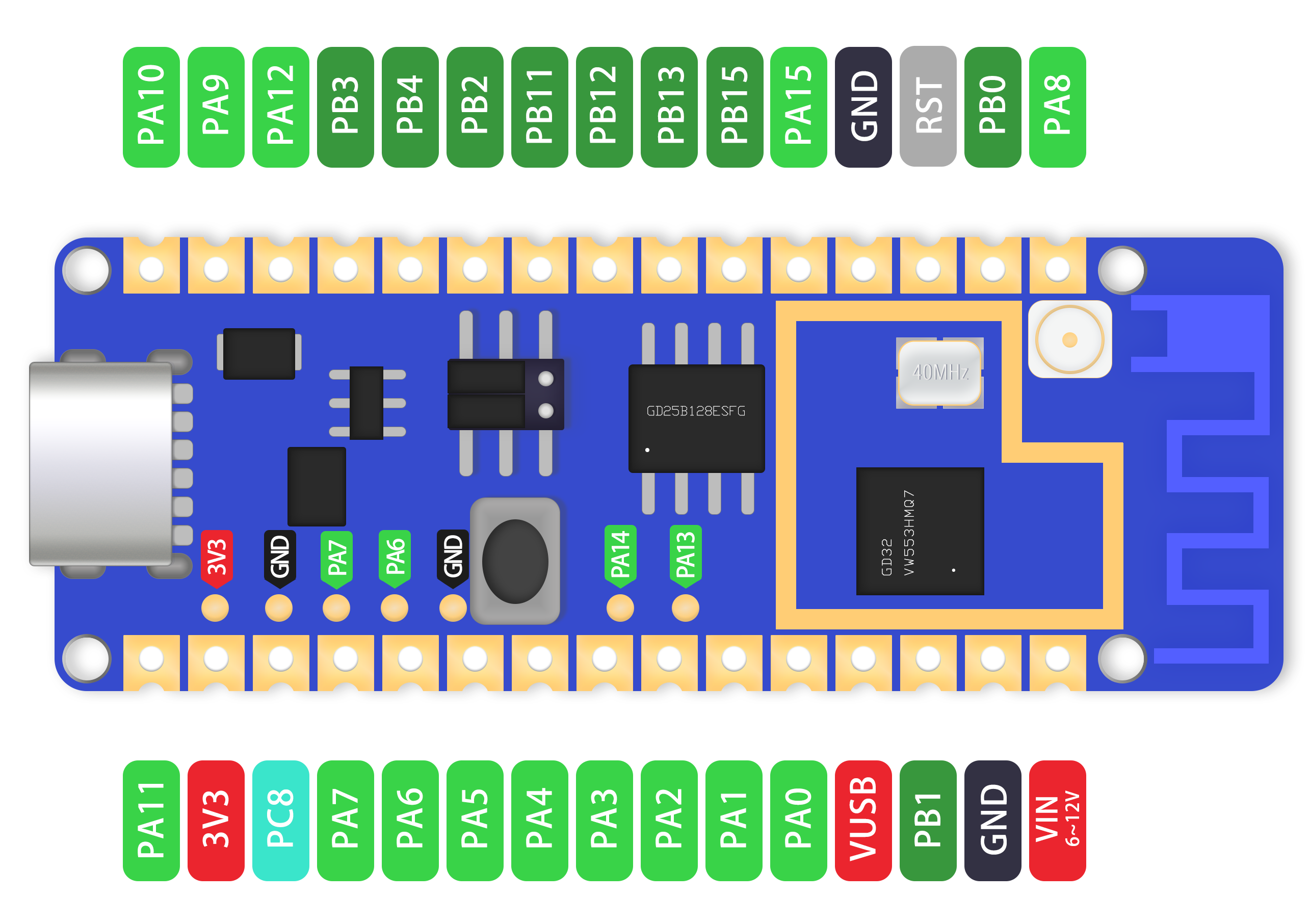

上面是大佬Chiando  绘制的引脚图，在此引用，感谢大佬分享

二、焊接

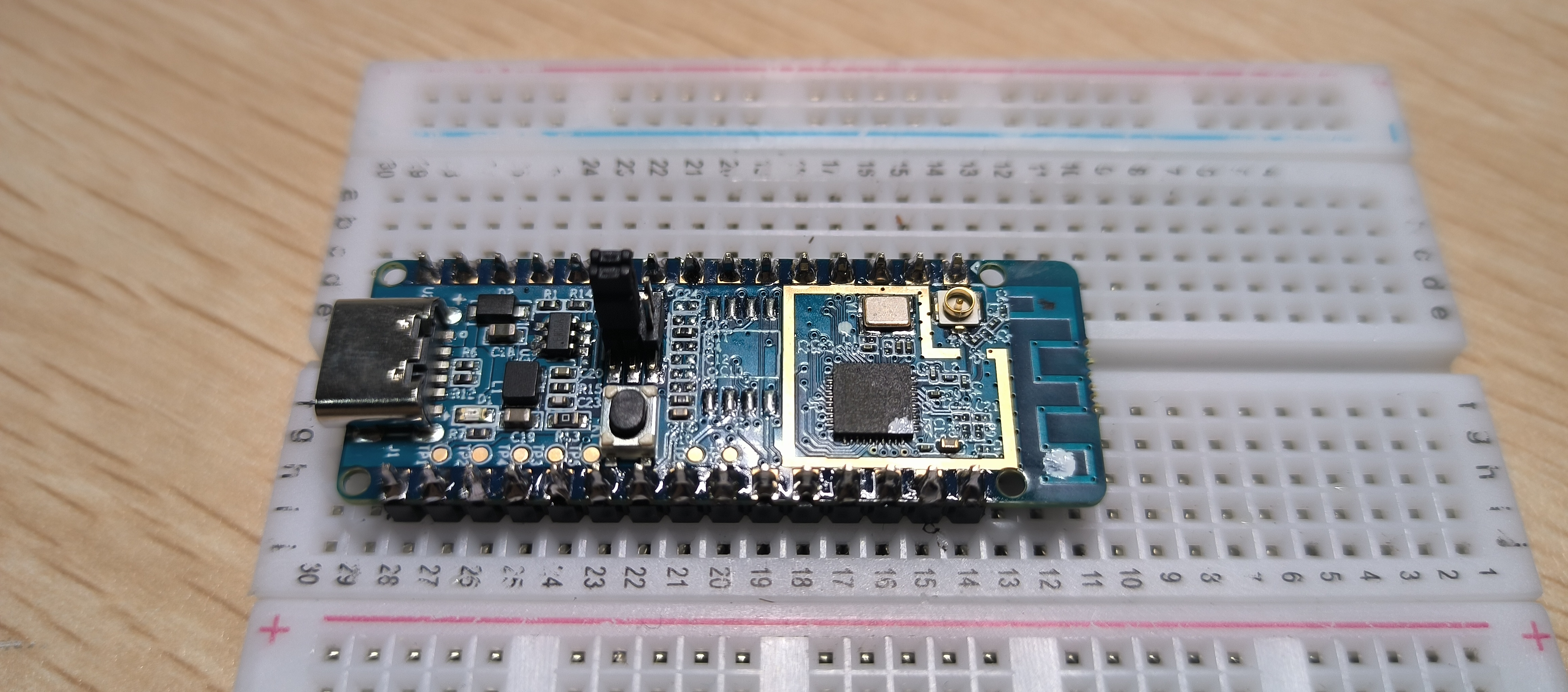

为方便后续使用，先把排针焊上，注意焊接时小心不要让排针和屏蔽罩的铜连锡

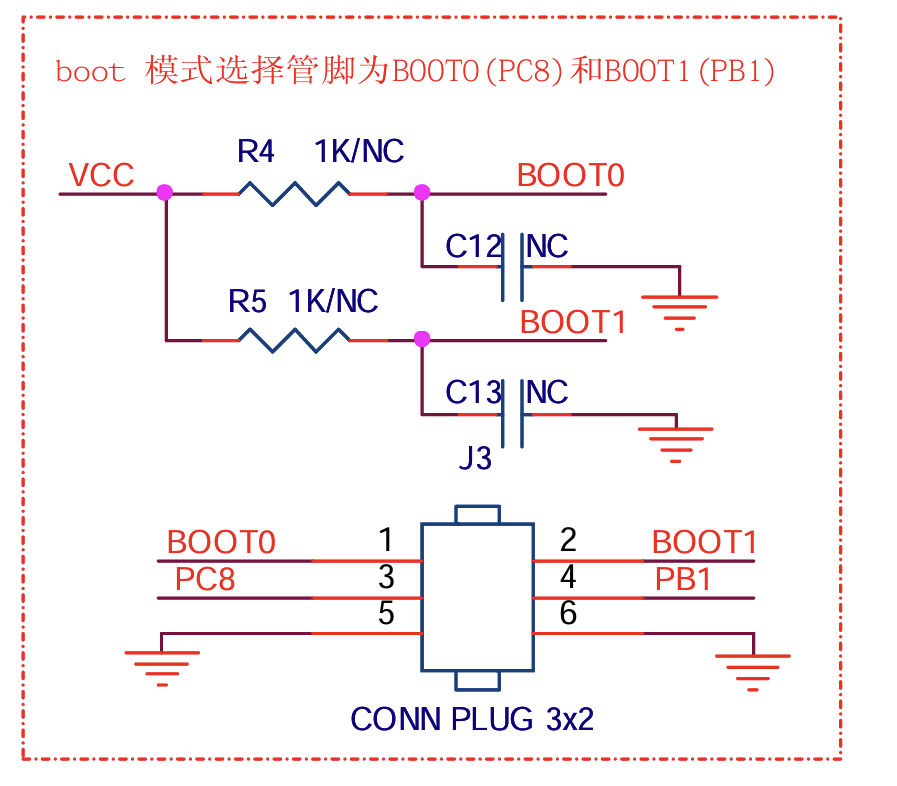

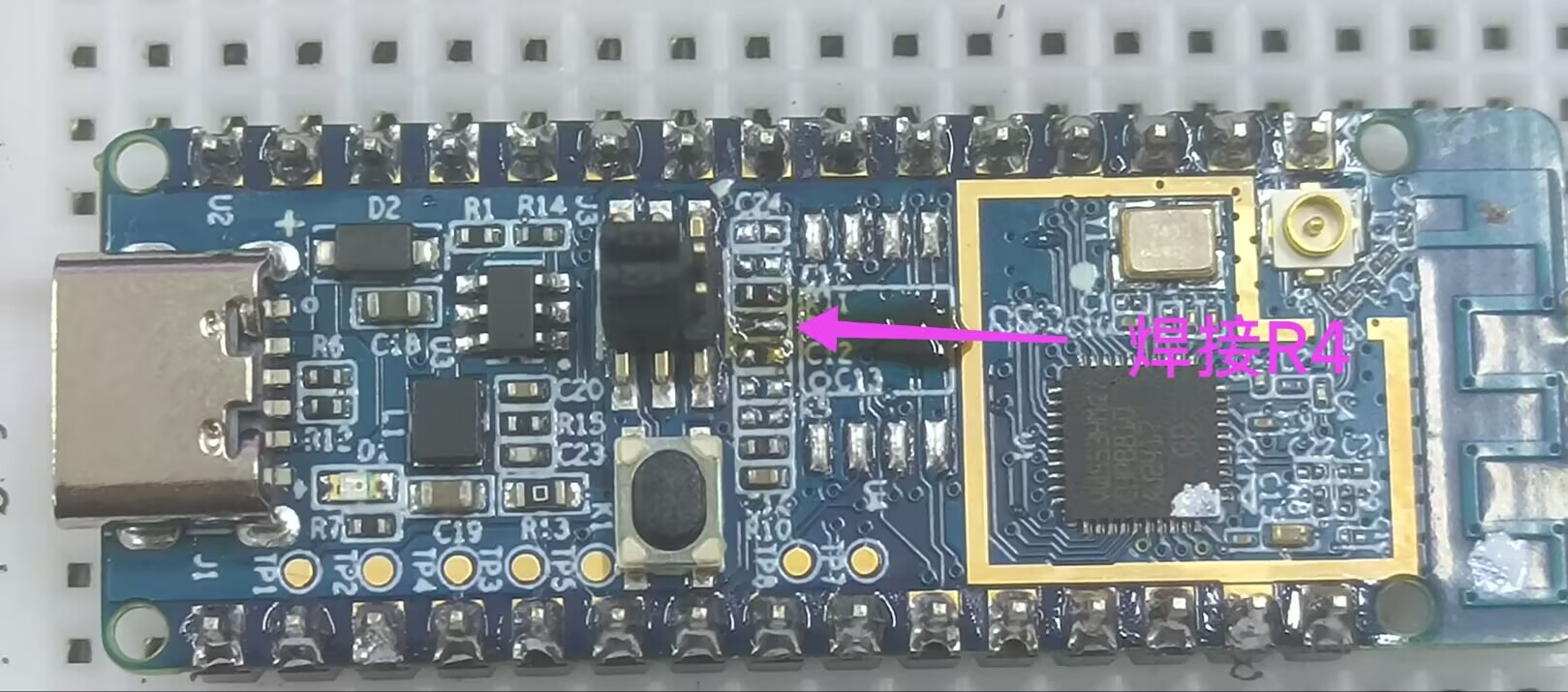

由官方的手册可知，要想使用串口烧录程序，就要把R4处的电阻焊上（原本是断开的），为图省事，我们直接连锡把R4处短接，效果是一样的

开发板与串口烧录器的连接方法为：

GND接GND

3V3接3V3

PA4接RX

PA5接TX

三、开发环境

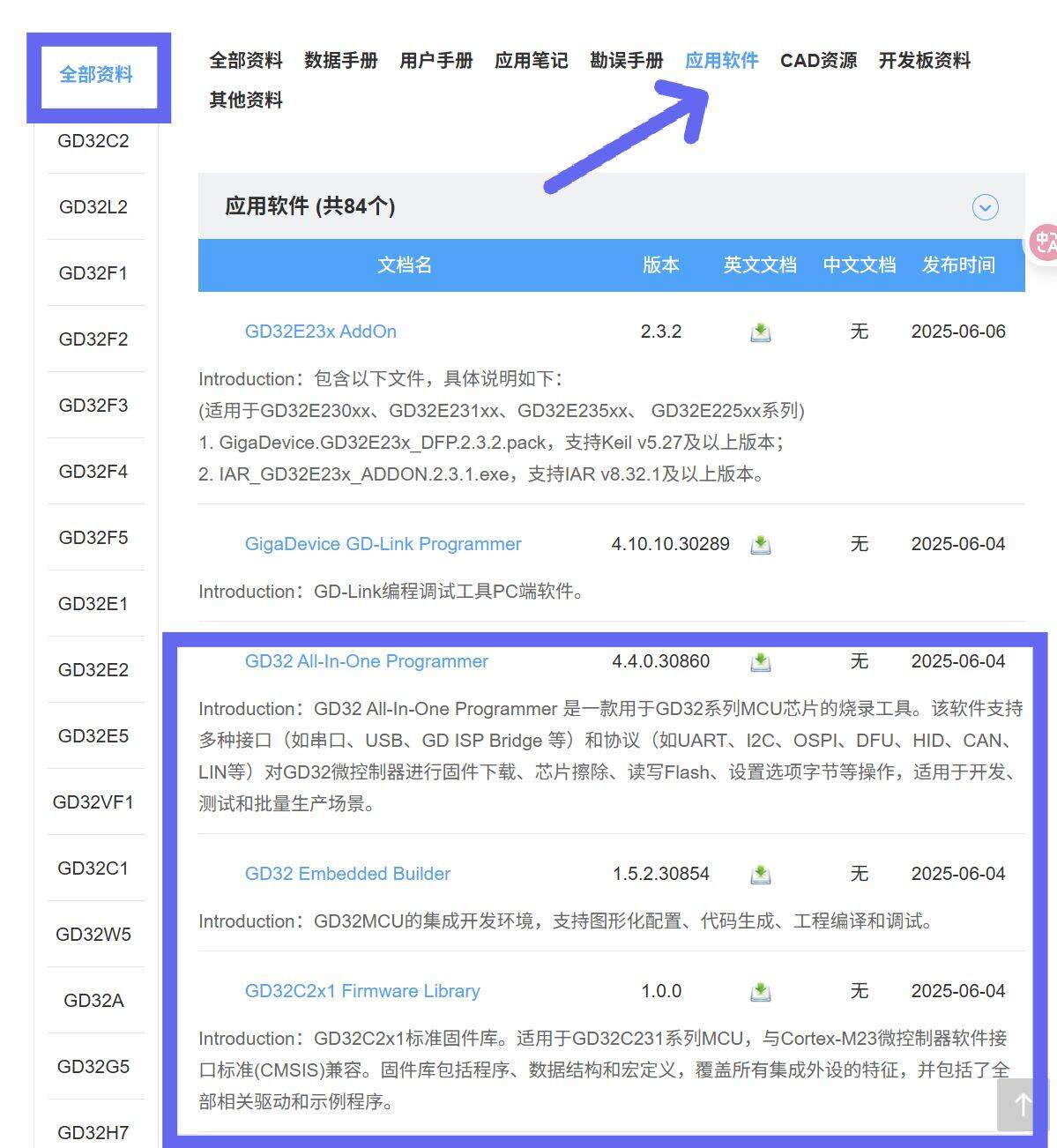

进入GD32官网下载开放所需软件

https://www.gd32mcu.com/cn/download/7?kw=GD32VW5

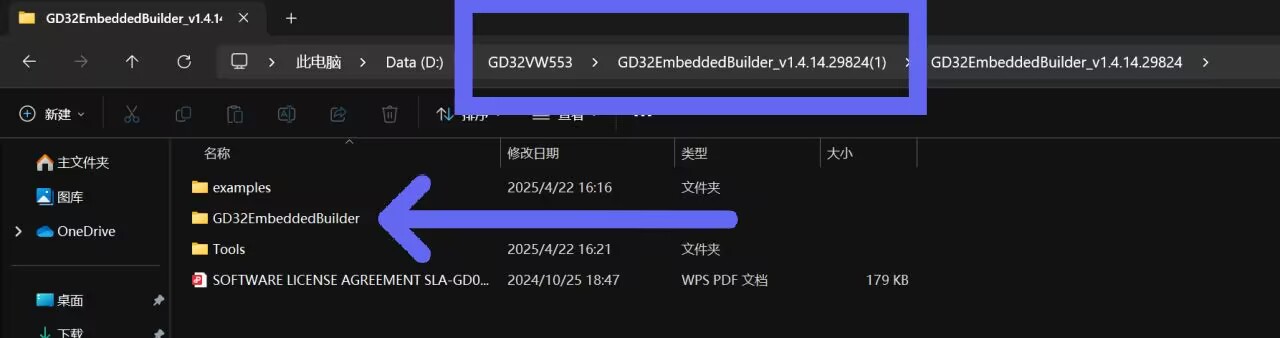

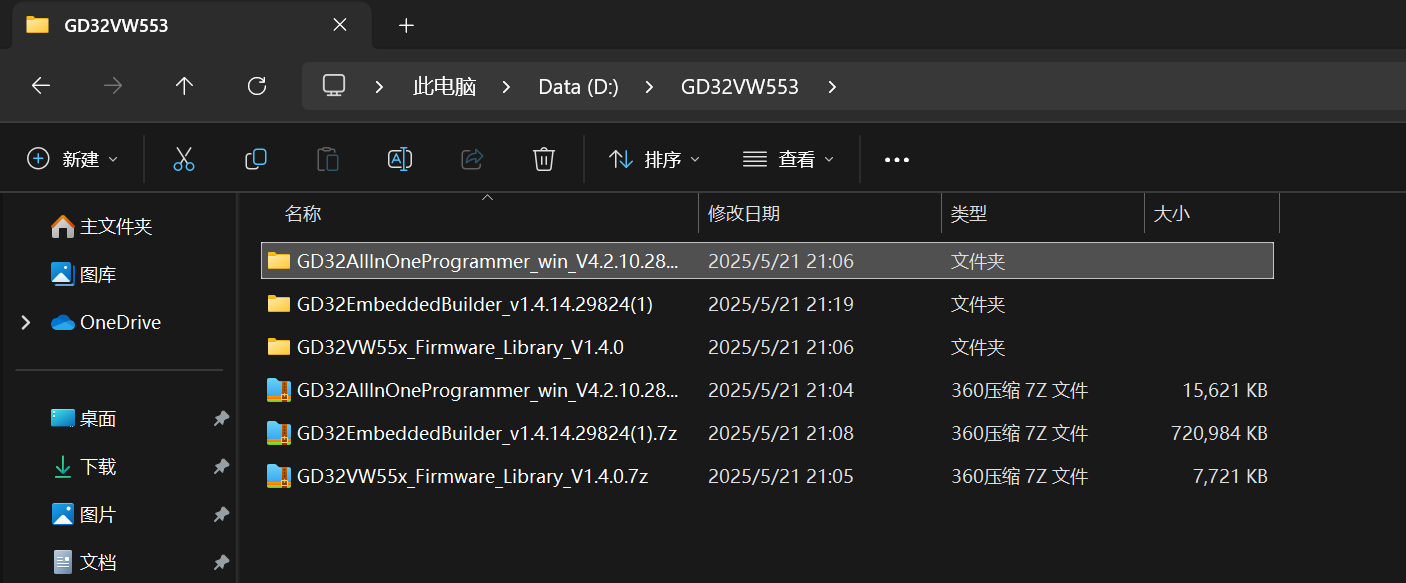

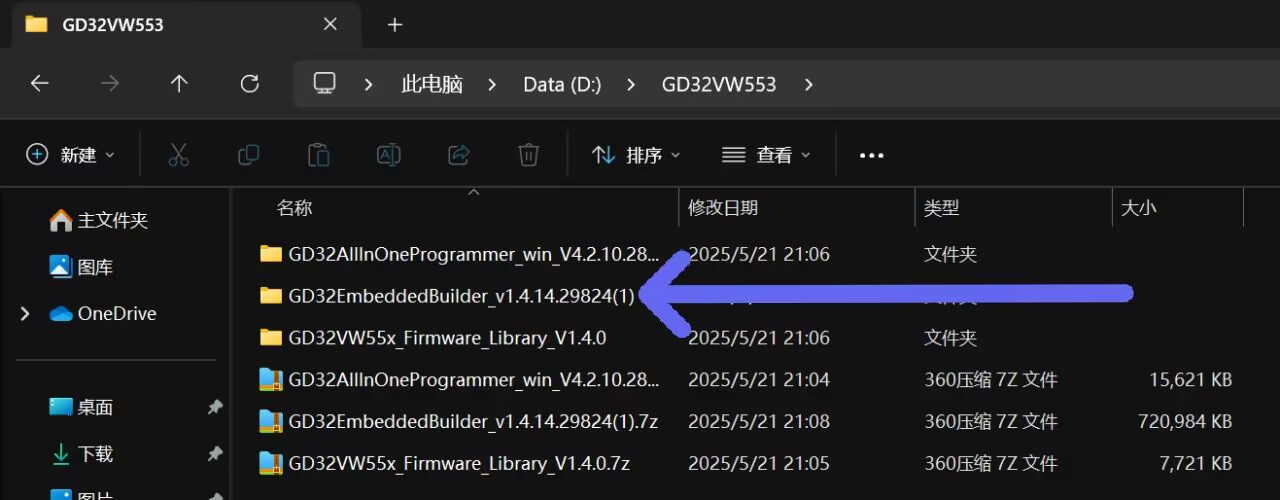

下载好后，放到一个全英文的路径下，解压

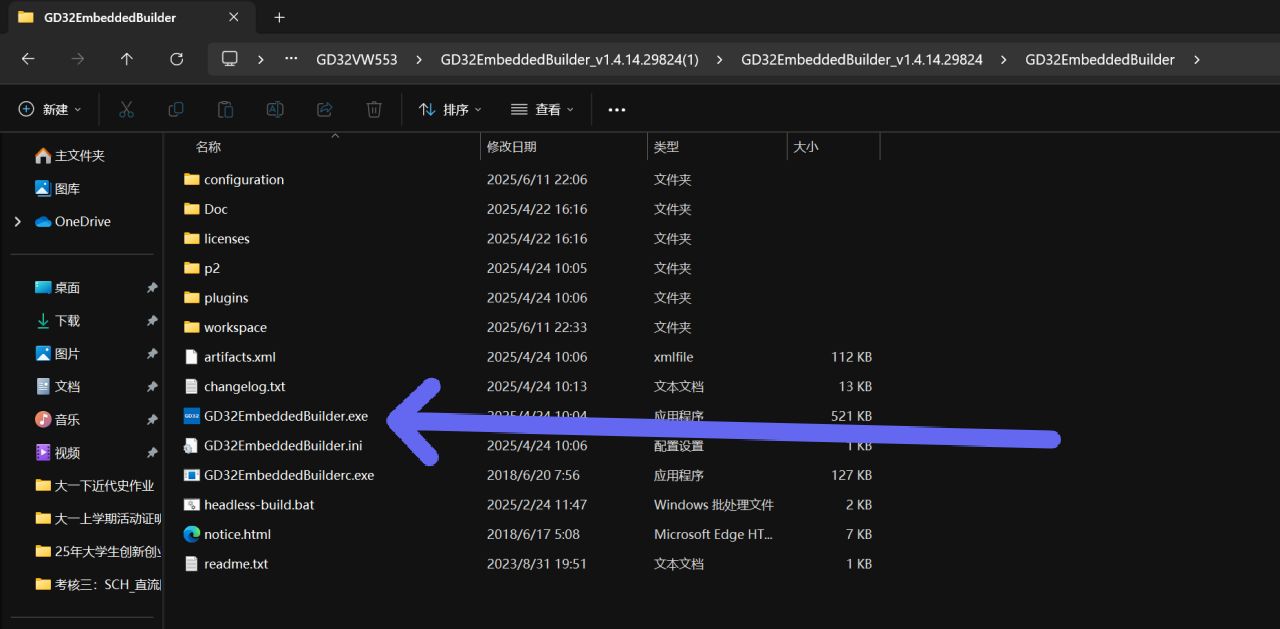

这个就是GD32的开发软件了

四、新建工程、写程序

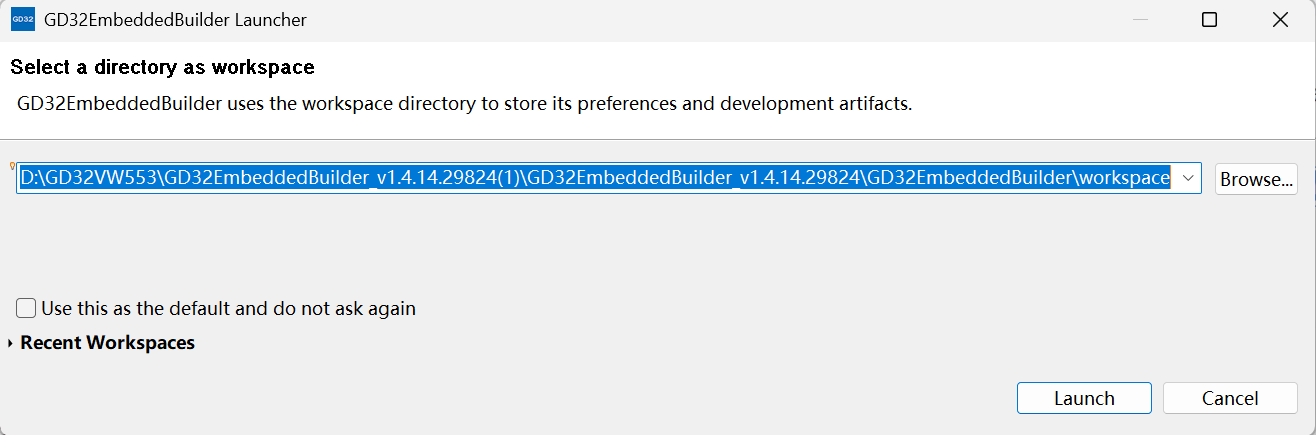

打开GD32 Embedded Builder，点击Browse选择一个文件夹作为工作区用来存储文件，完成后点击Launch

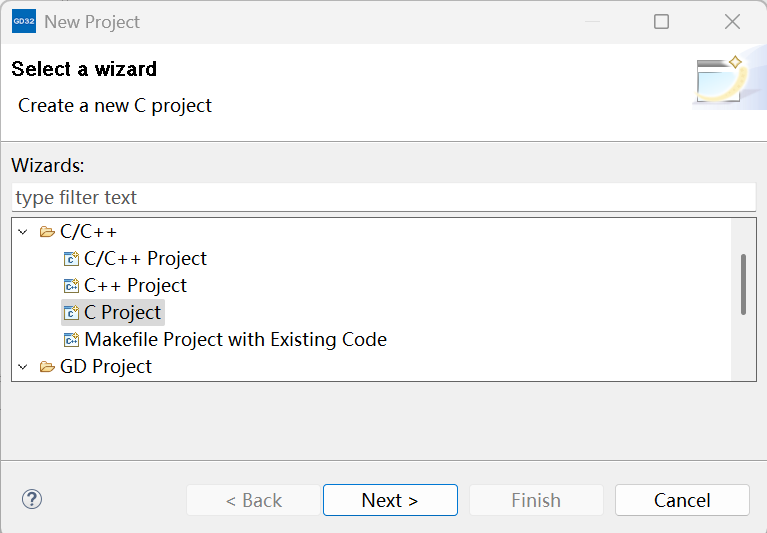

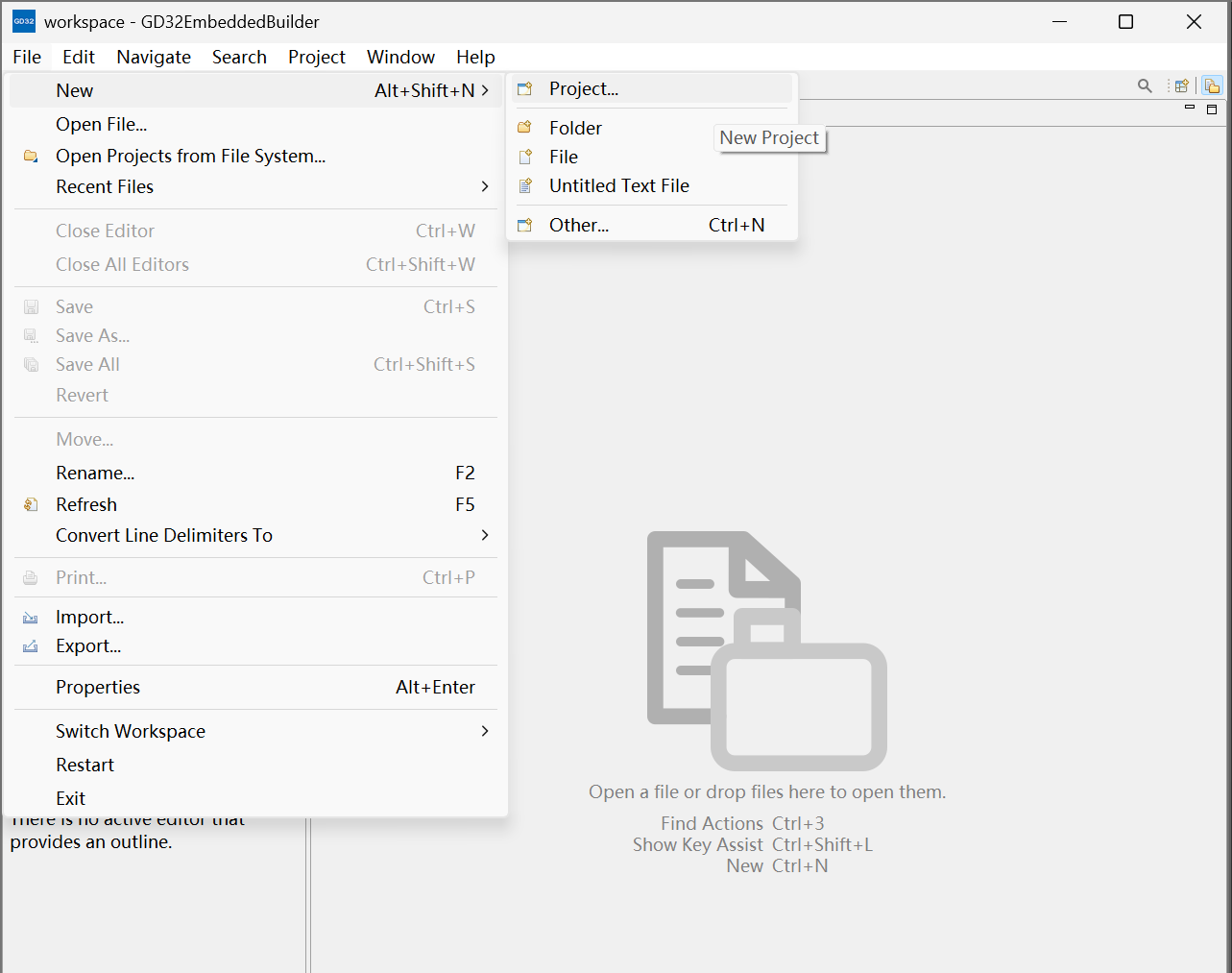

依次点击File->New->Project，创建新工程

选择喜欢的开发语言，然后点击Next

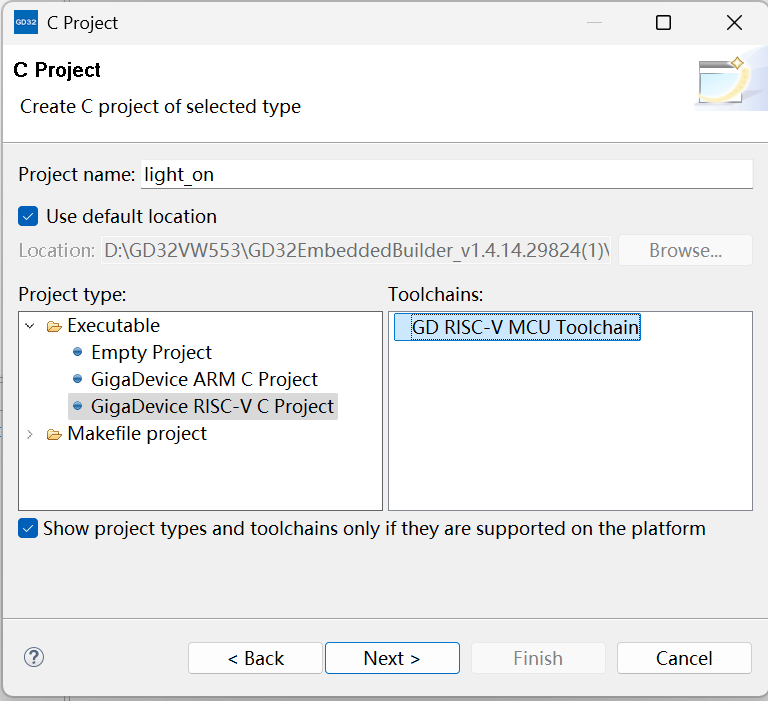

输入Project name即你的工程名，Project type如图选择，然后点击Next

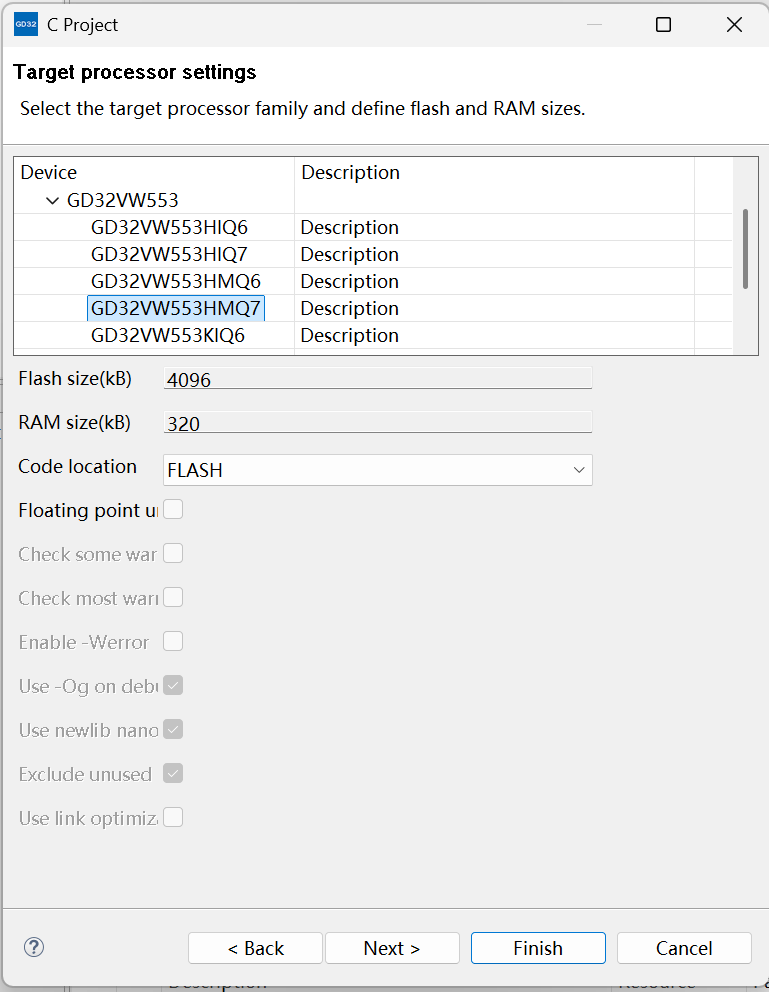

选择GD32VW553HMQ7，然后点击Finish，新工程就创建好了

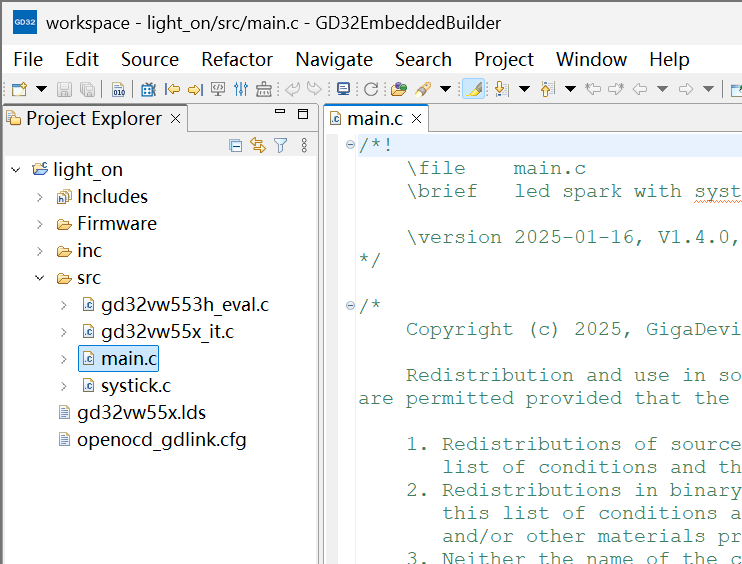

我们点击main.c，进入主函数

有趣的是，我们发现官方给我们预先放了一个控制LED闪烁的函数void led_spark(void)  （第一次见官方在新工程里就预先帮忙点灯，第一次看时没绷住😄）

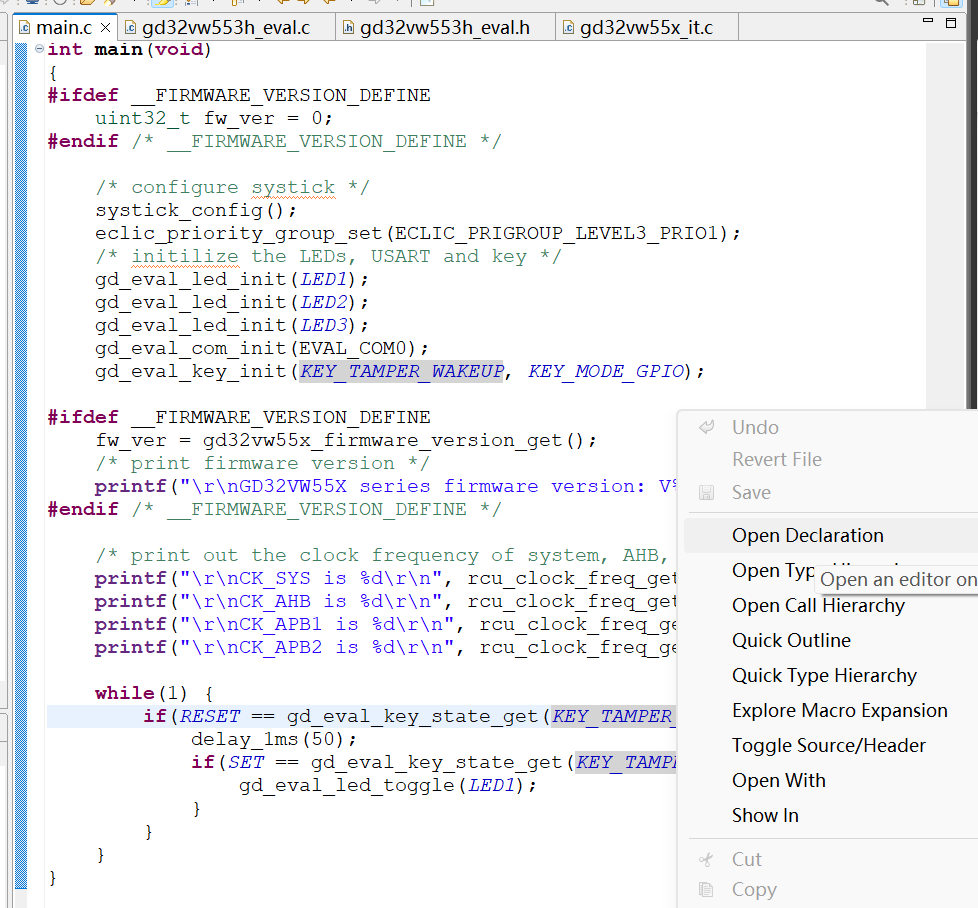

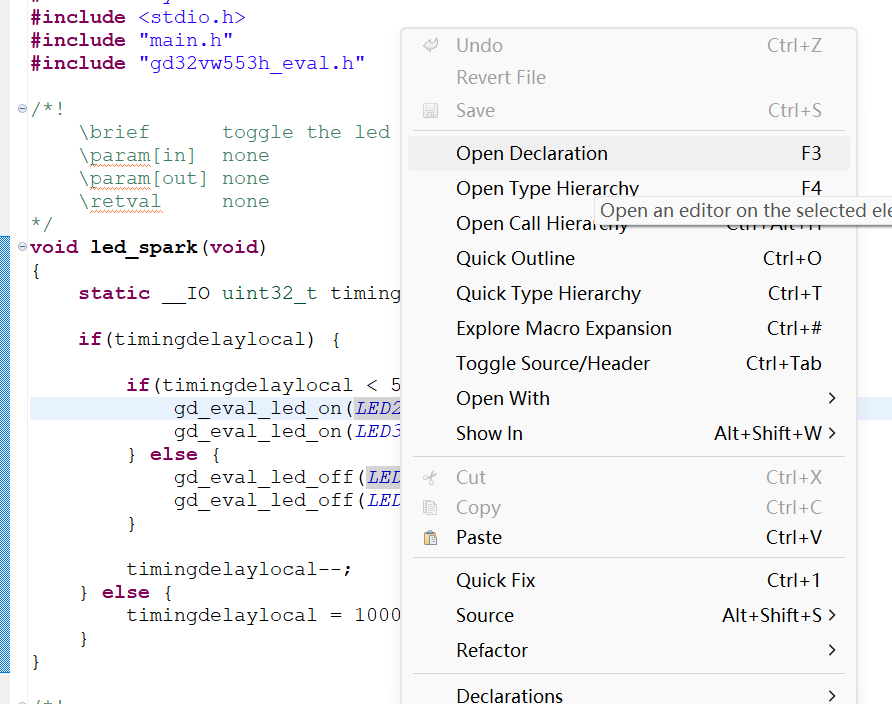

我们选中LED2，右键鼠标，选择Open Delaration，去看看定义了哪个引脚作LED

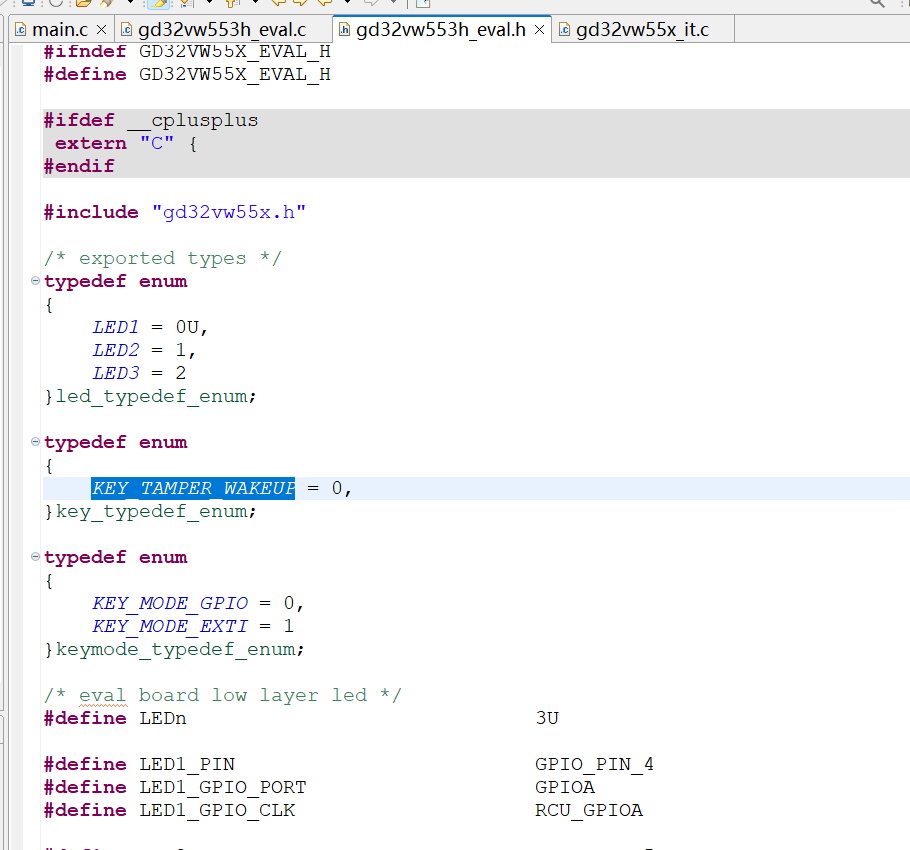

跳转到gd32vw553h_eval.h的文件里了，我们往下找，可以看到下面有LED1、2、3的宏定义#define，可以看到它们分别对应了GPIOA的PIN 4、5、6

我们回到main.c，往下找到while(1)，发现官方在里面又塞了个按键控制LED1的程序，按一下按键，LED1就切换亮灭。

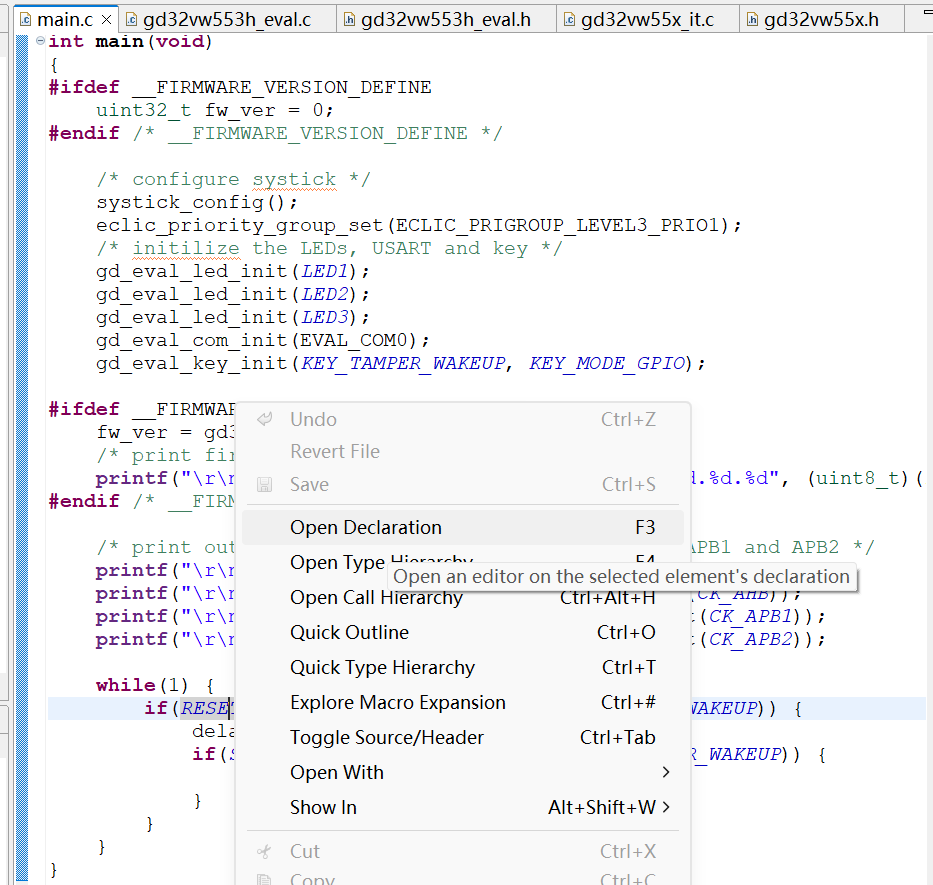

我们选中KEY_TAMPER_WAKEUP，右键，选择Open Delaration，去找按键的定义

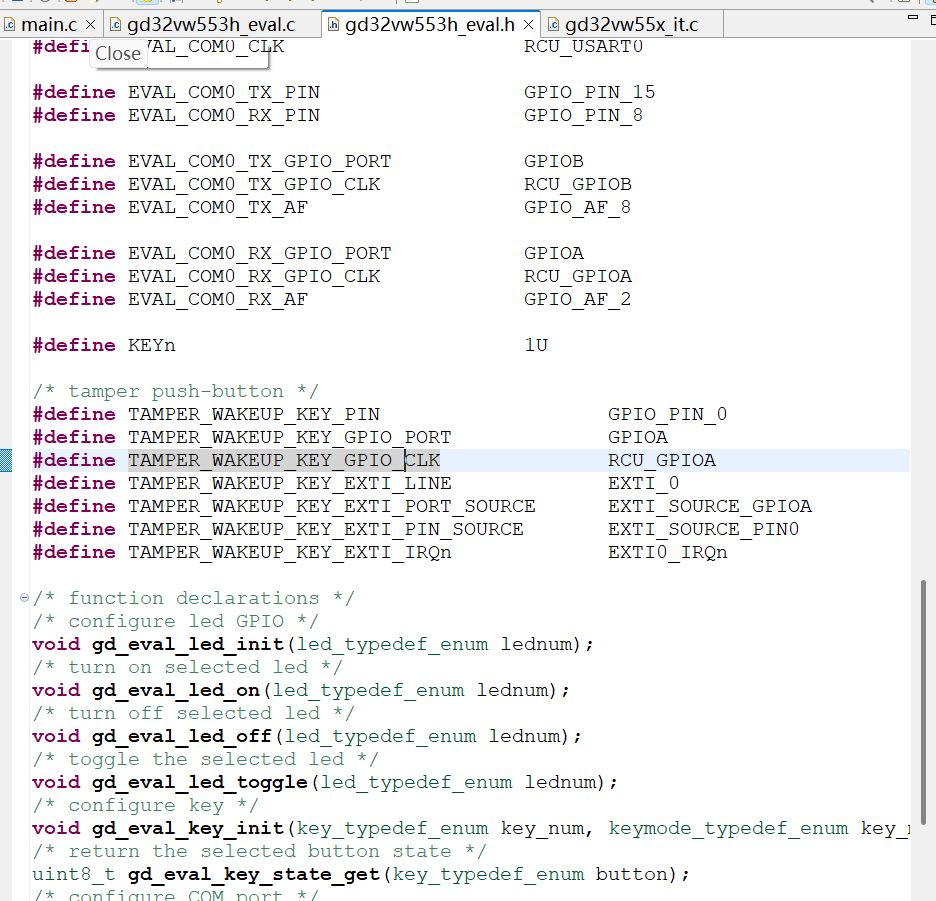

又跳转到gd32vw553h_eval.h的文件里了，我们往下找

找到了，按键对应的是GPIOA的PIN0

可以顺便找下SET和RESET对应的值

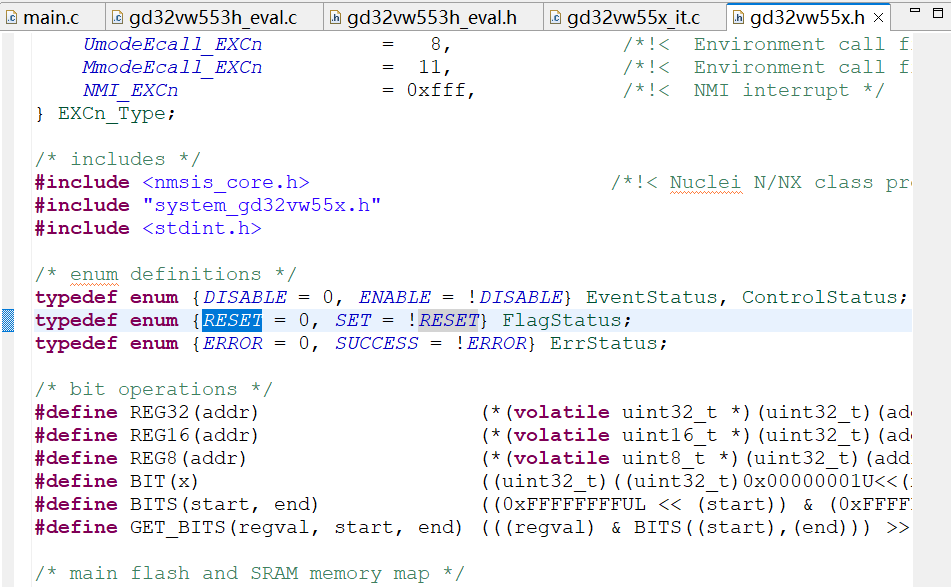

我们也可以在gd32vw55x.h头文件中找到它们

既然官方帮我们写好点灯程序了，那我们就直接用吧

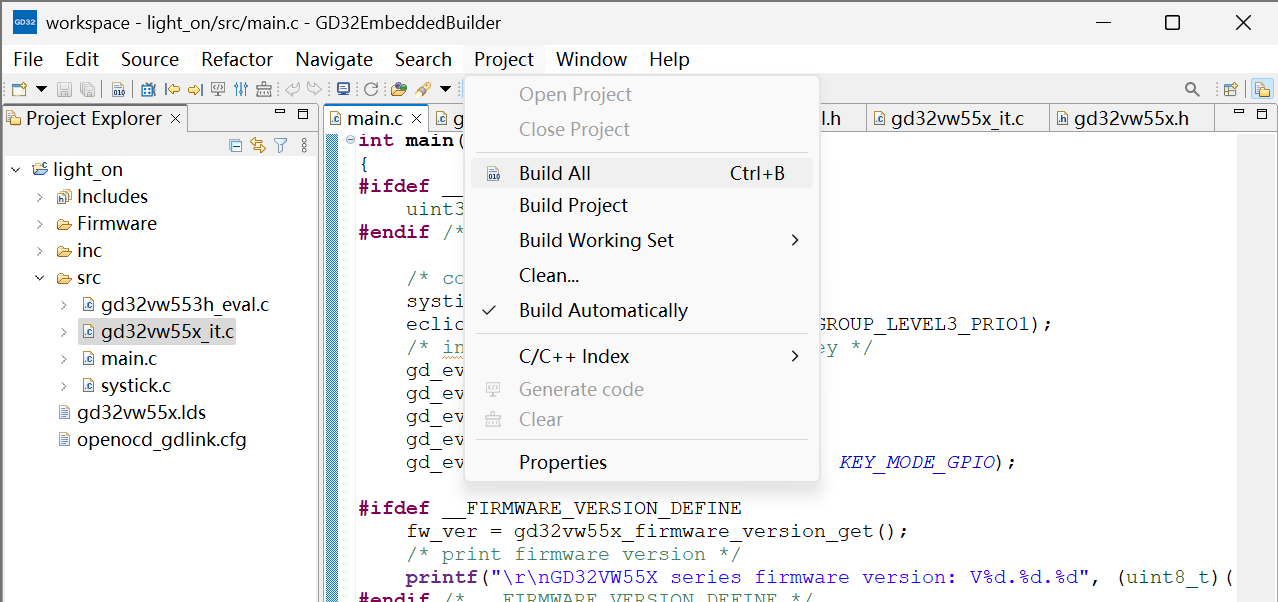

点击Project->Build All来编译程序

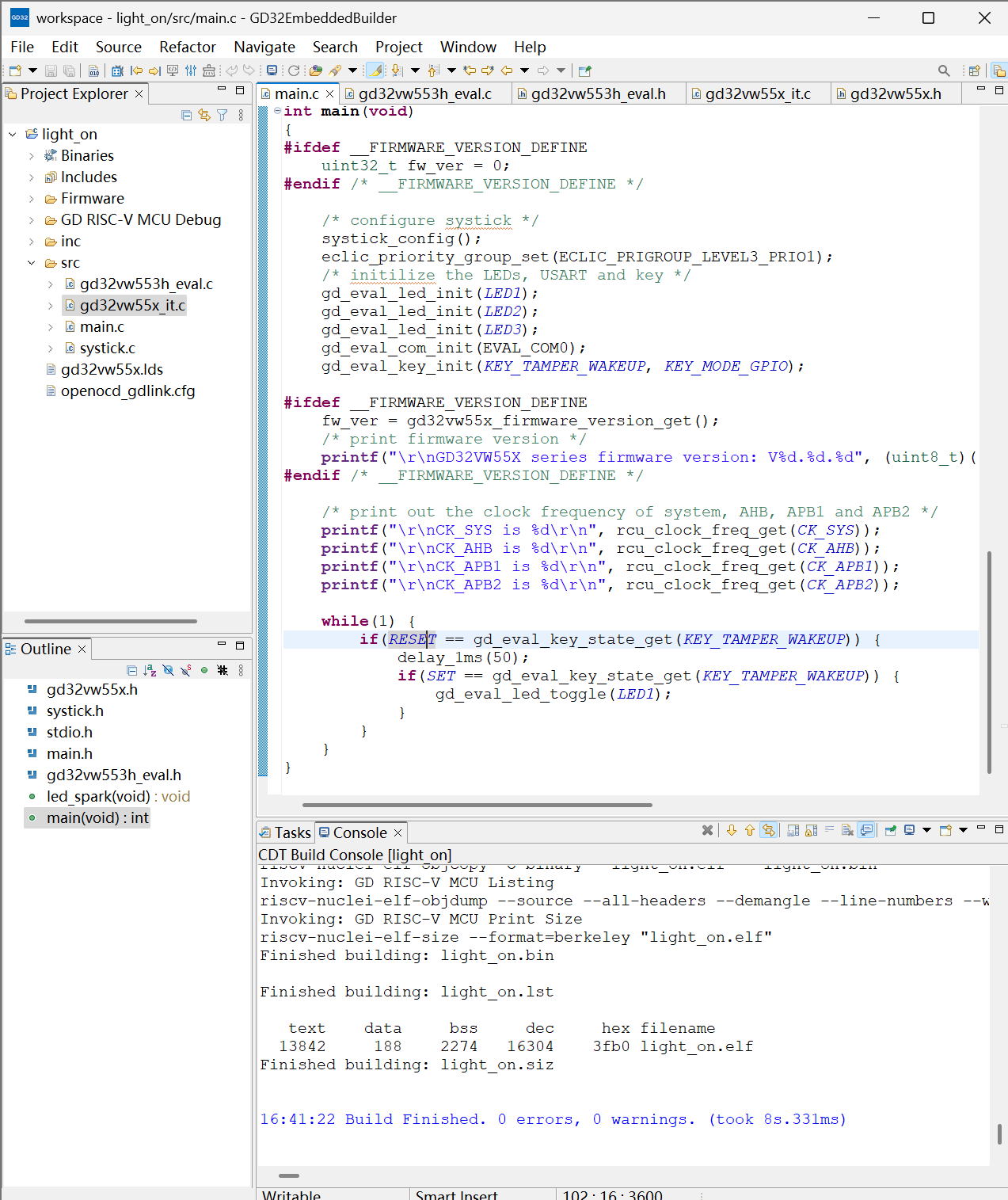

等待编译完成，下面显示 0 errors,0 warnings，很好，没报错

五、烧录程序

我使用串口烧录程序，想要一样用串口烧录的朋友记得看我前面的第二章，别跳过了！！！

开发板与串口烧录器的连接方法为：

GND接GND

3V3接3V3

PA4接RX

PA5接TX

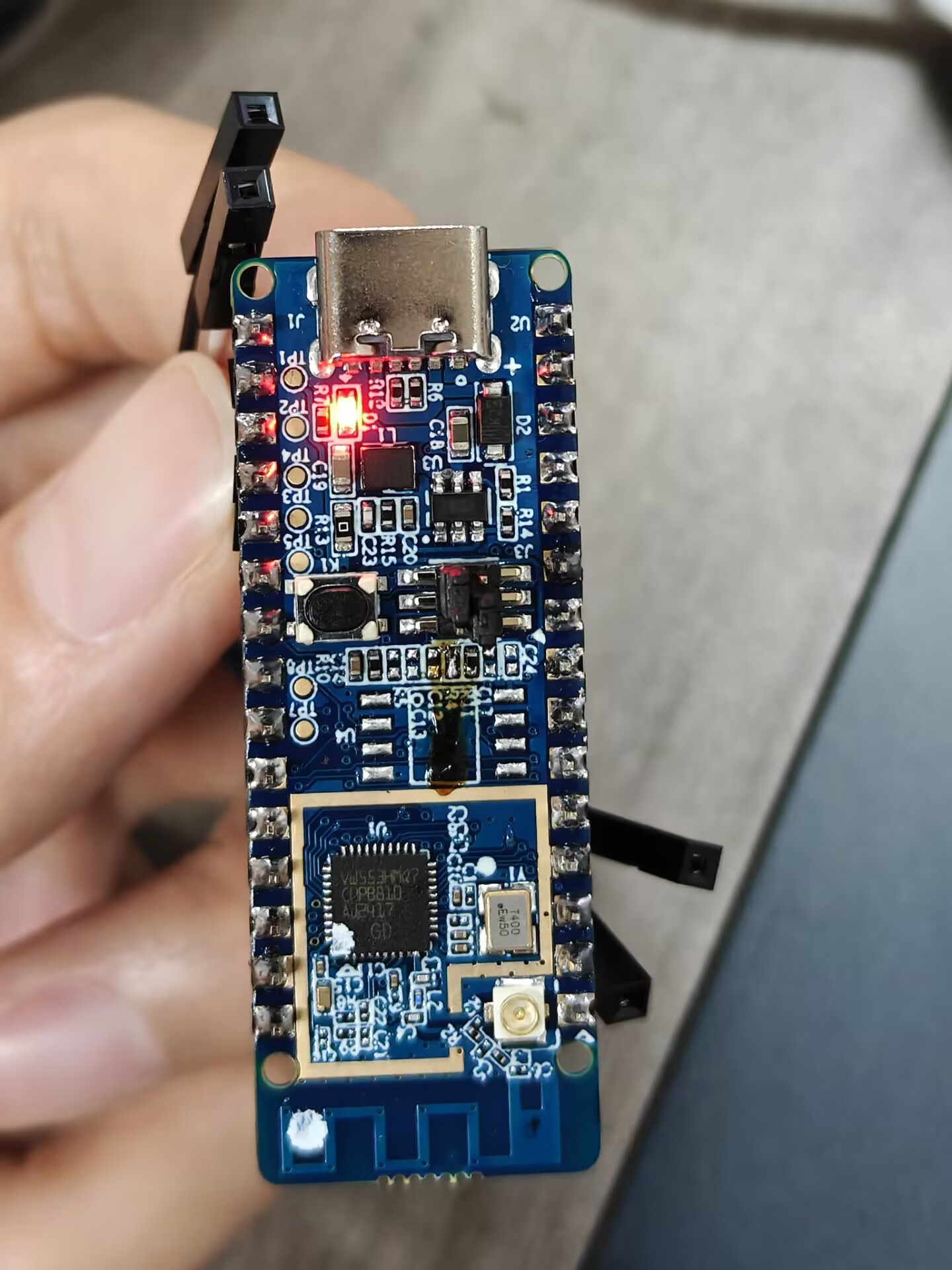

接好线，并和电脑连接上电后，把boot0接1，再按复位键

如下图

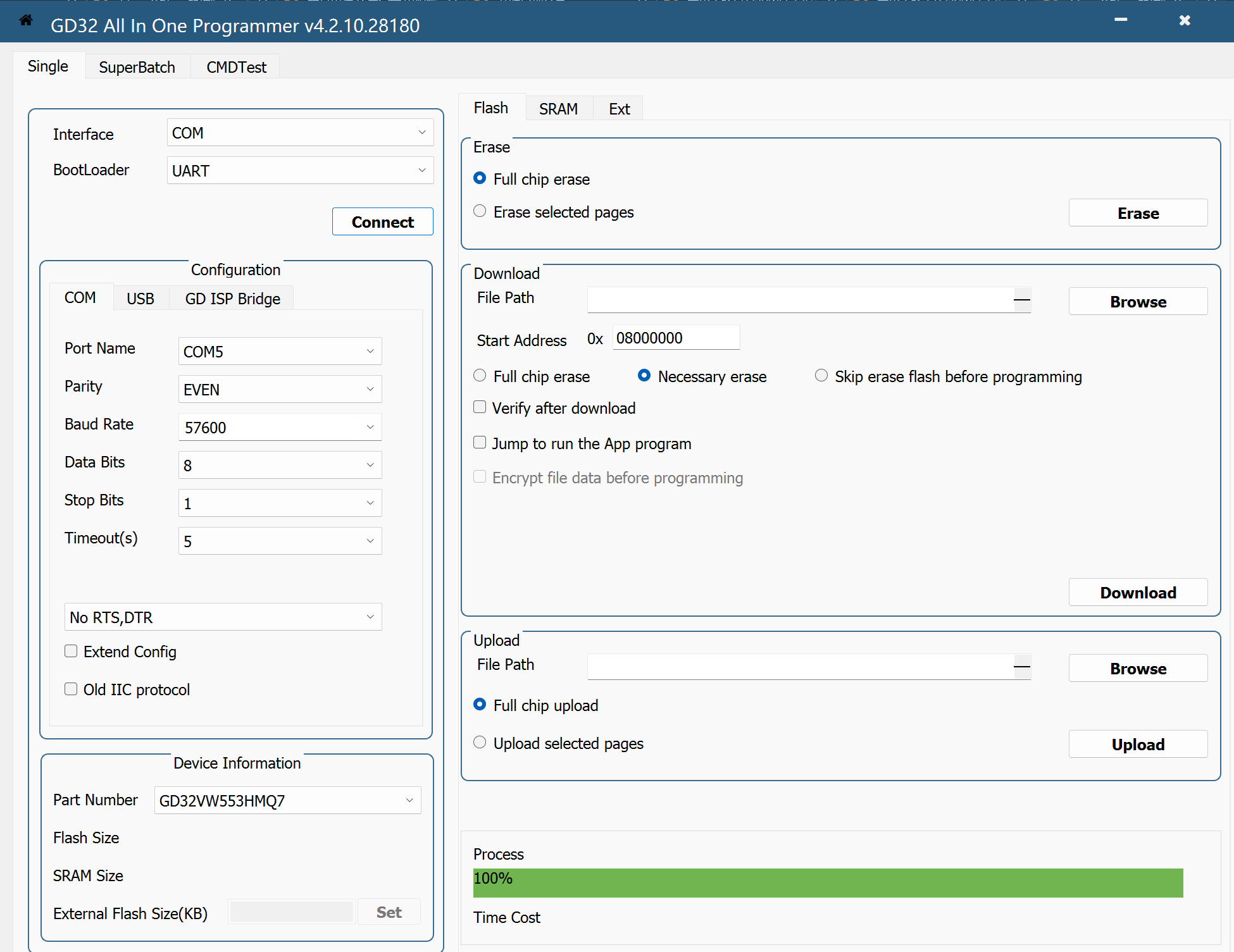

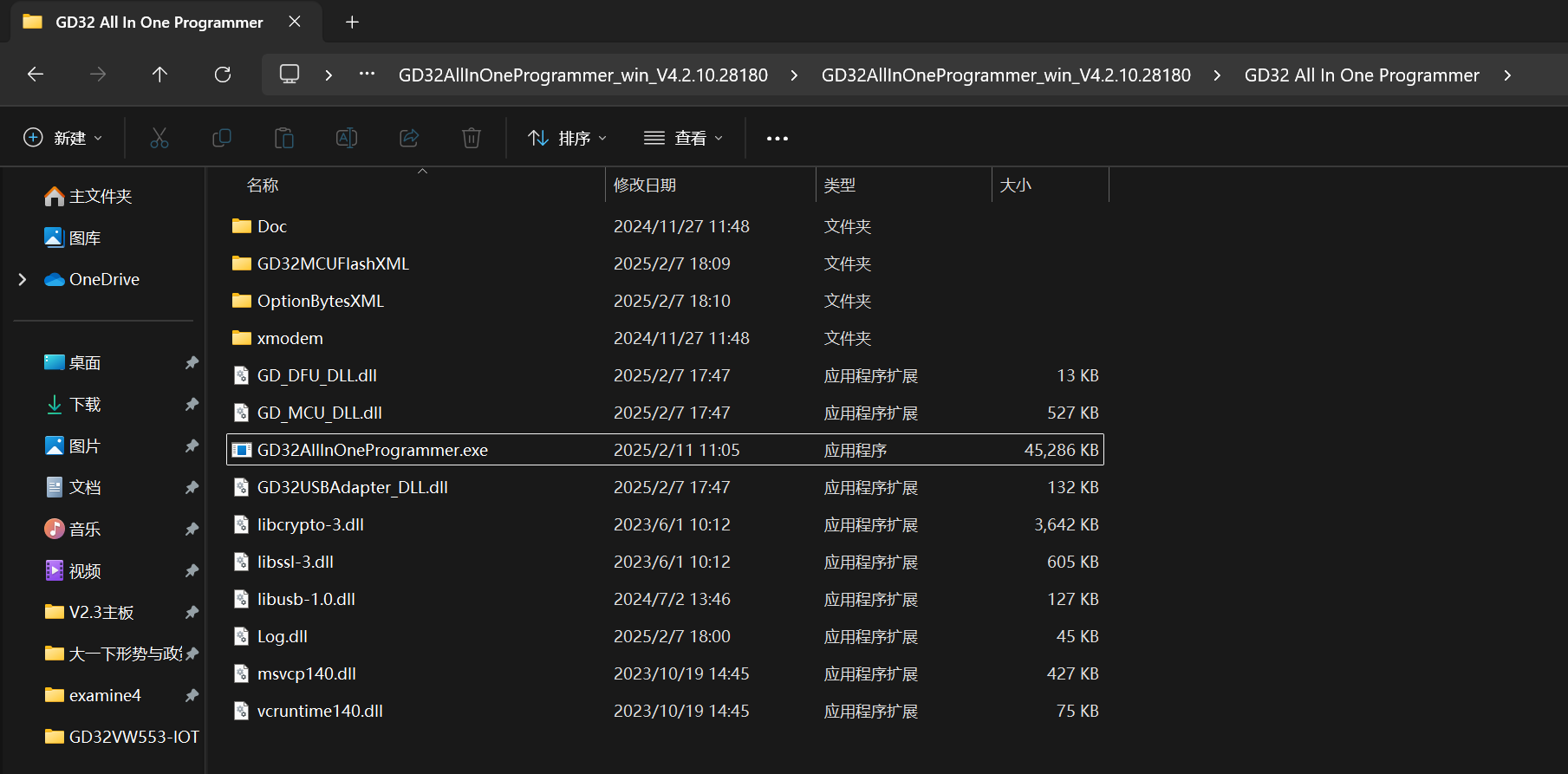

打开烧录软件

打开是这样的

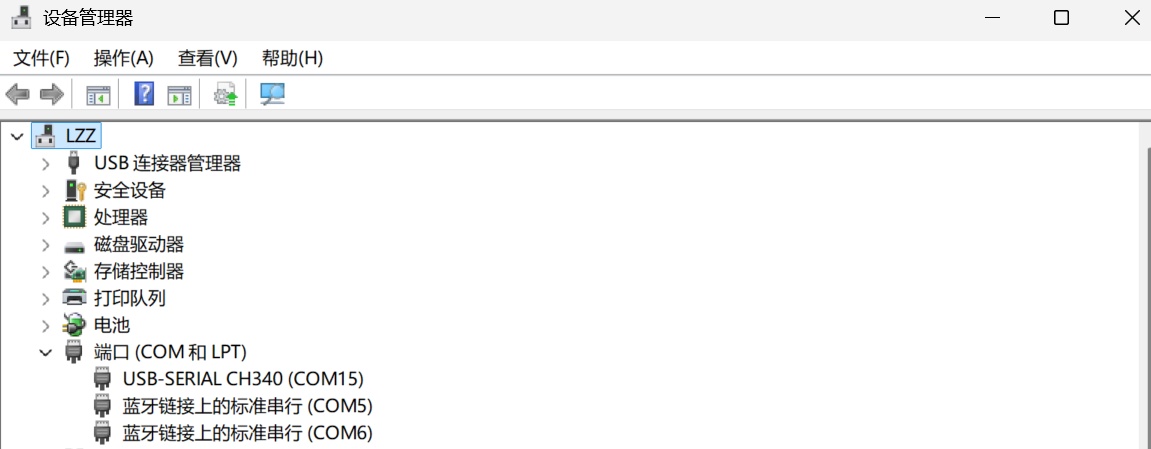

查看设备管理器得知，我的串口连接的是COM15

烧录软件中也用相应修改

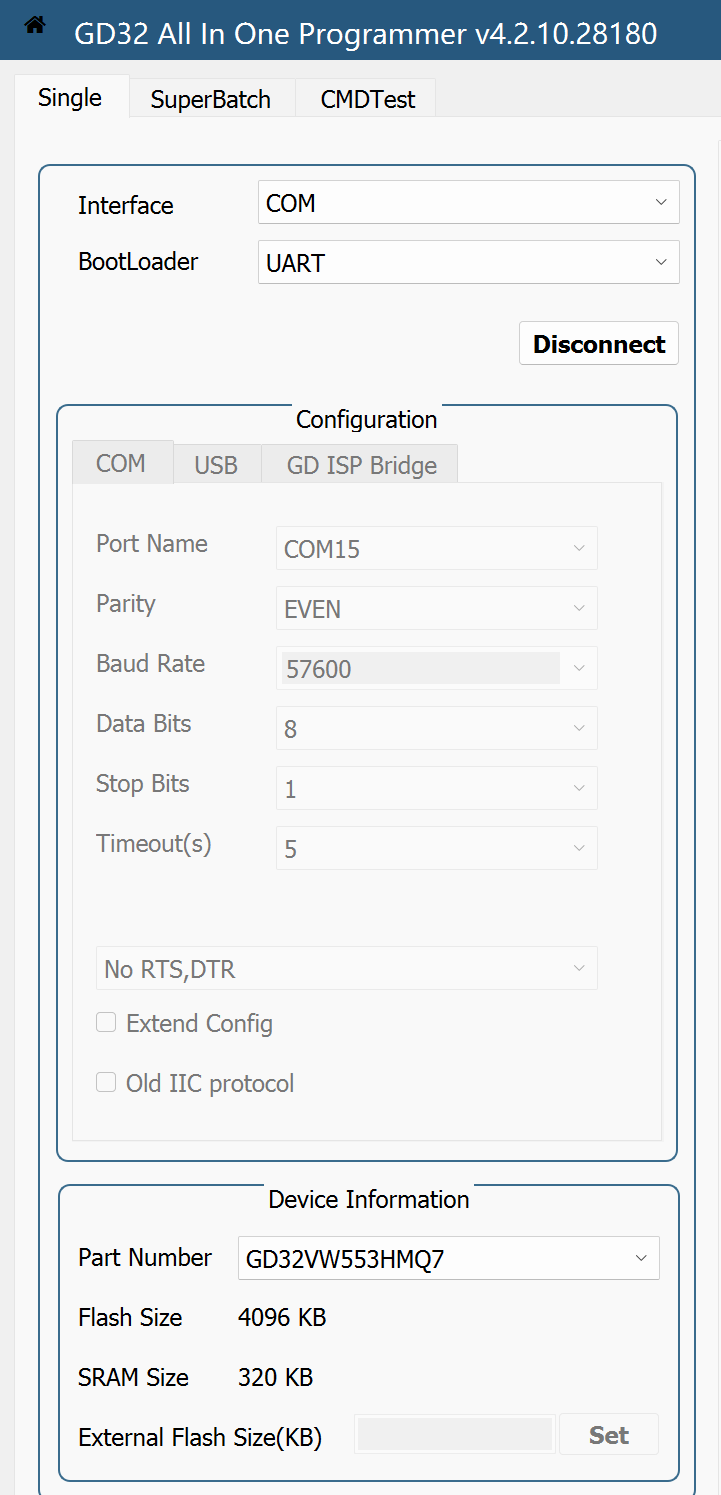

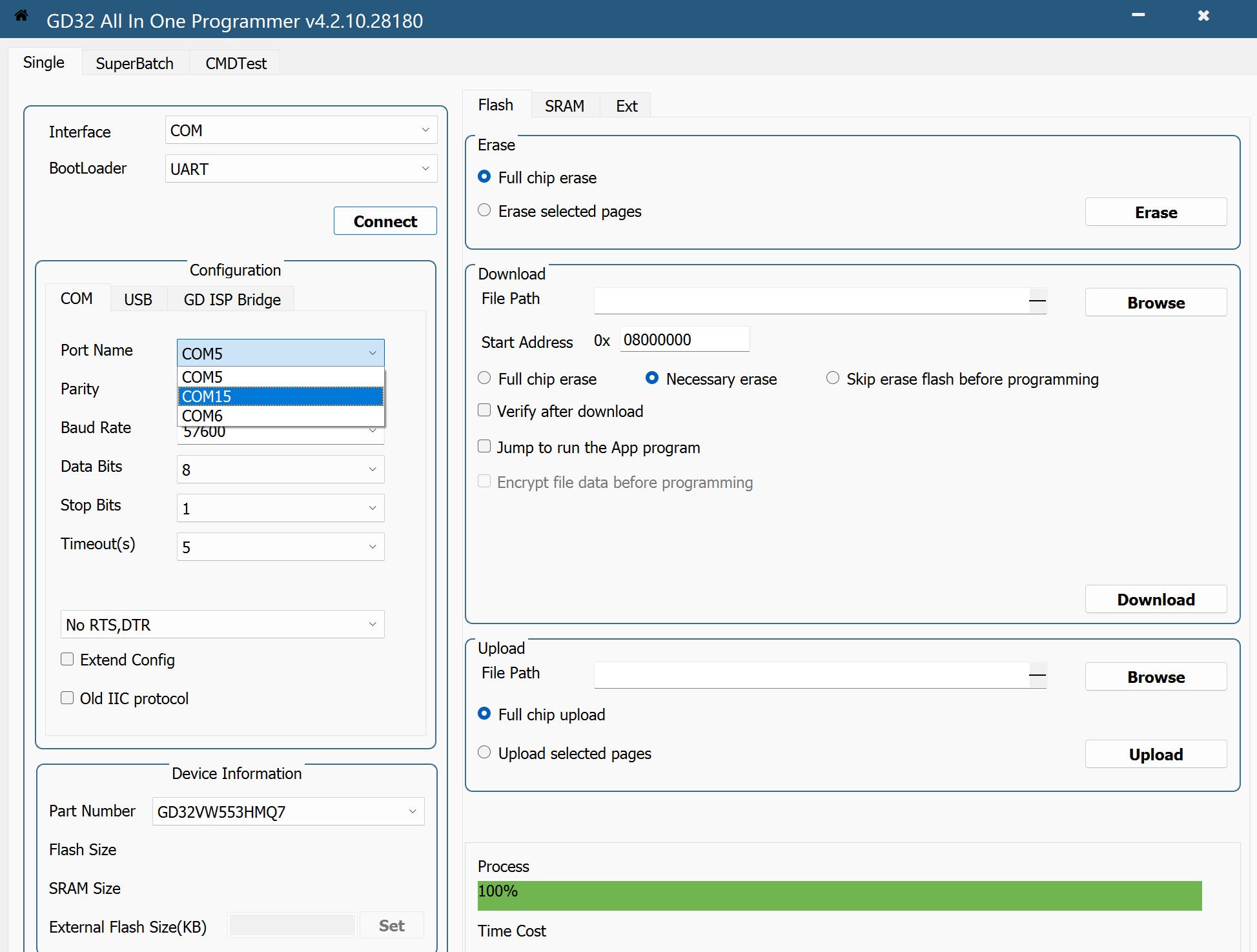

然后点击Connect，连接上单片机，左下角会主动找到单片机对应型号

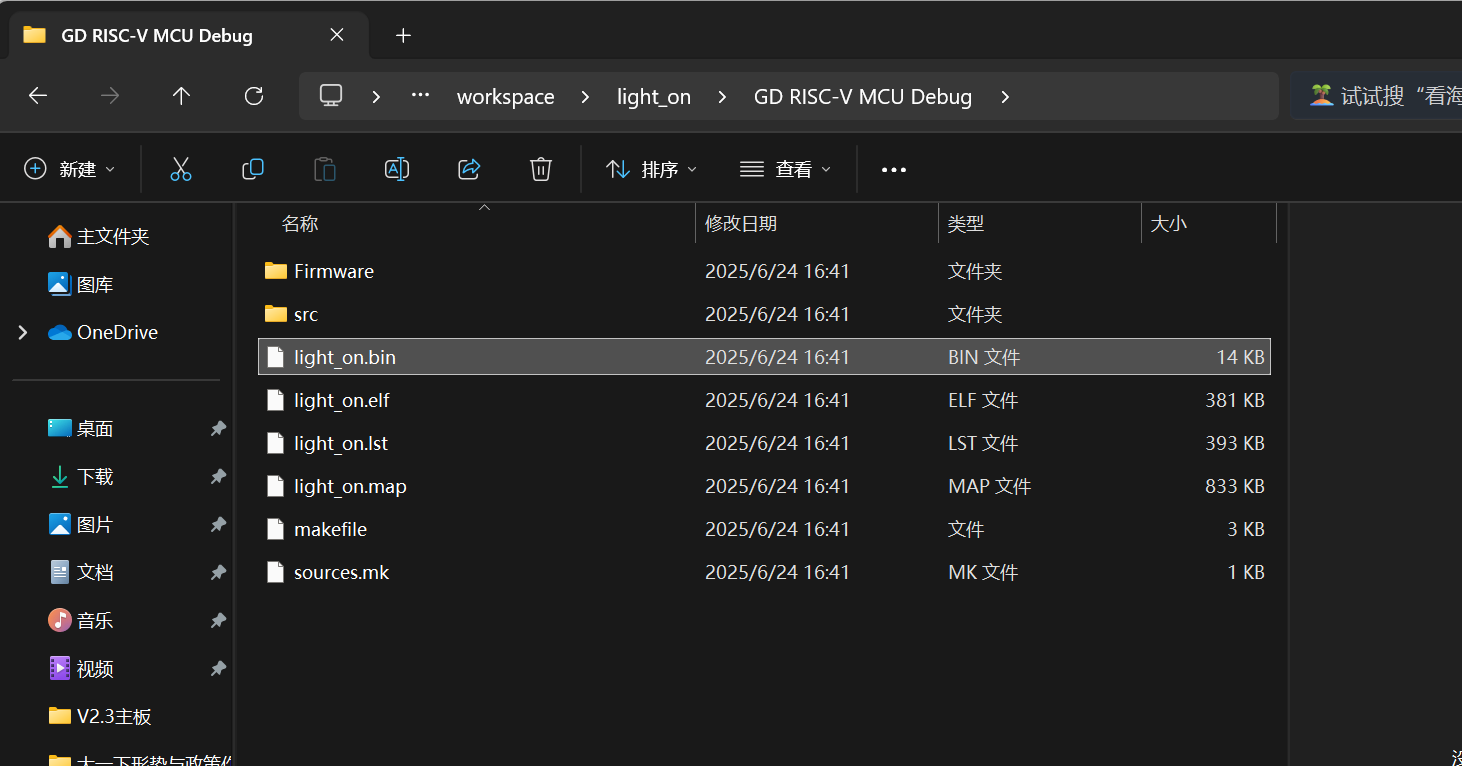

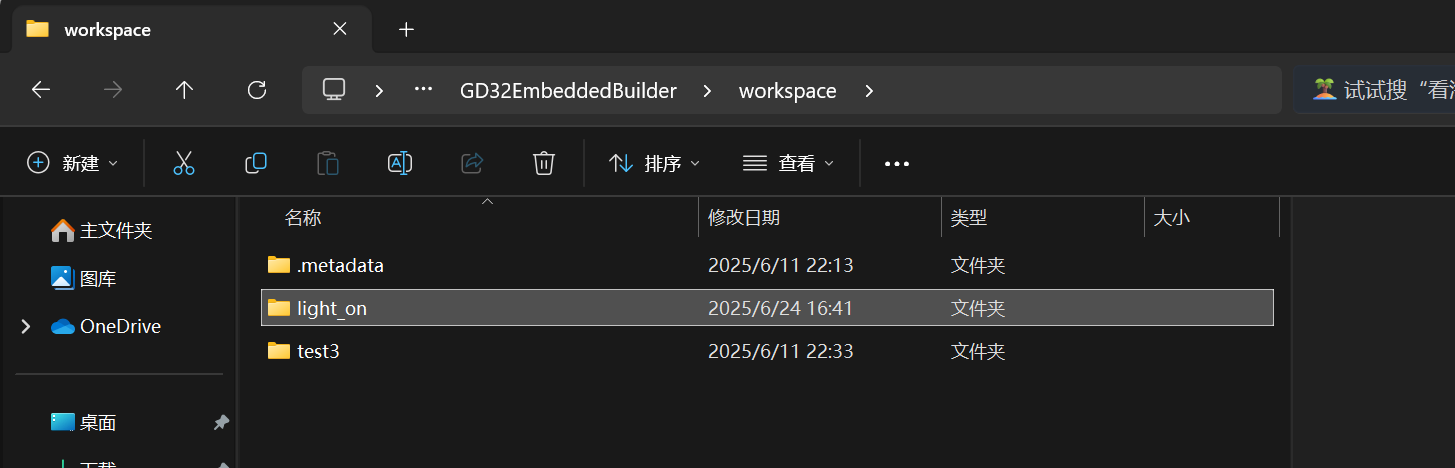

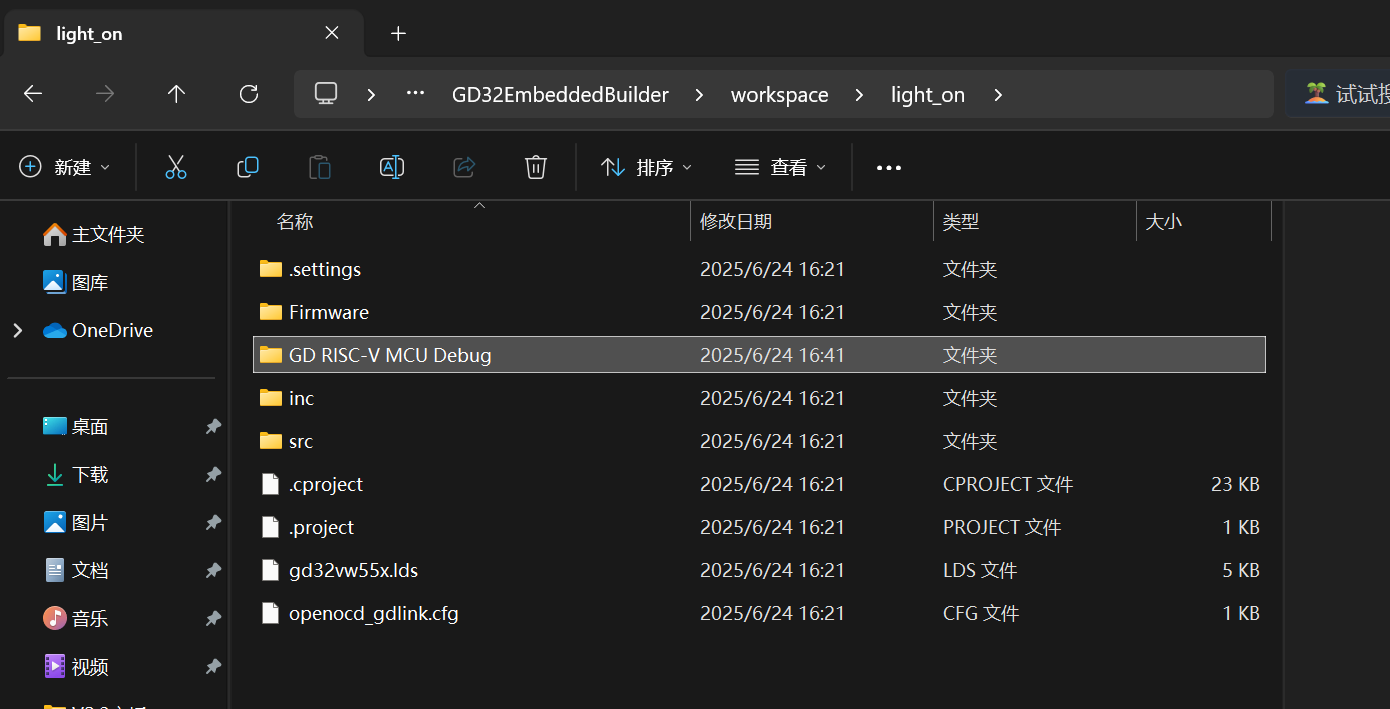

然后我们去之前设置的workspace找这个工程编译出的.bin文件

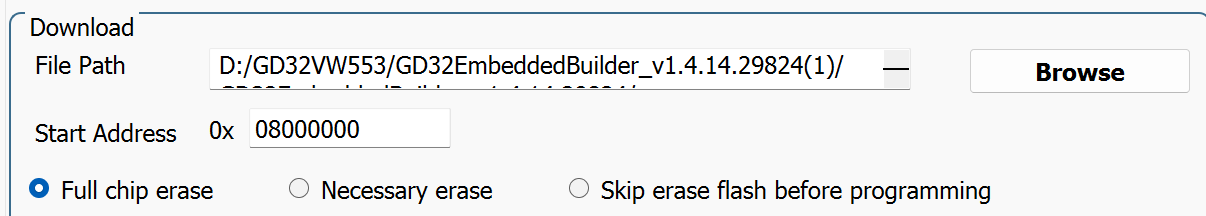

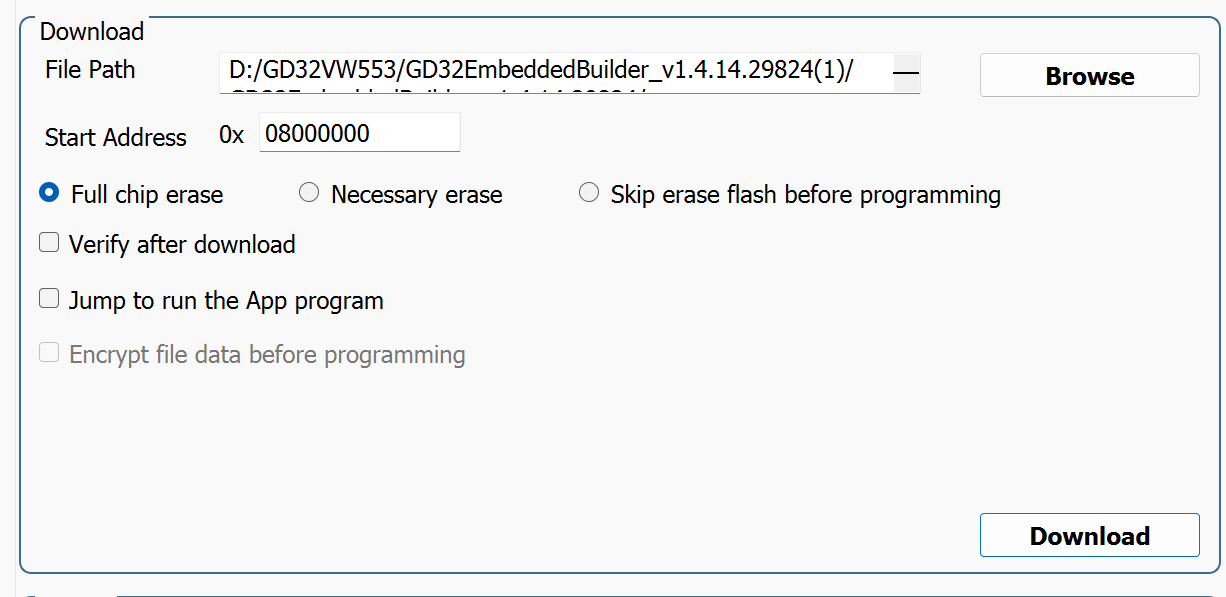

记好路径，回到烧录软件，点Browse打开刚刚的.bin文件。下面选择Full chip erase

最后点击Download，等待右下角的进度条走完，就烧录完成了

烧录完成后，记得把boot0接回0，再按一次复位键，这时程序才会正常跑

六、点灯成功！

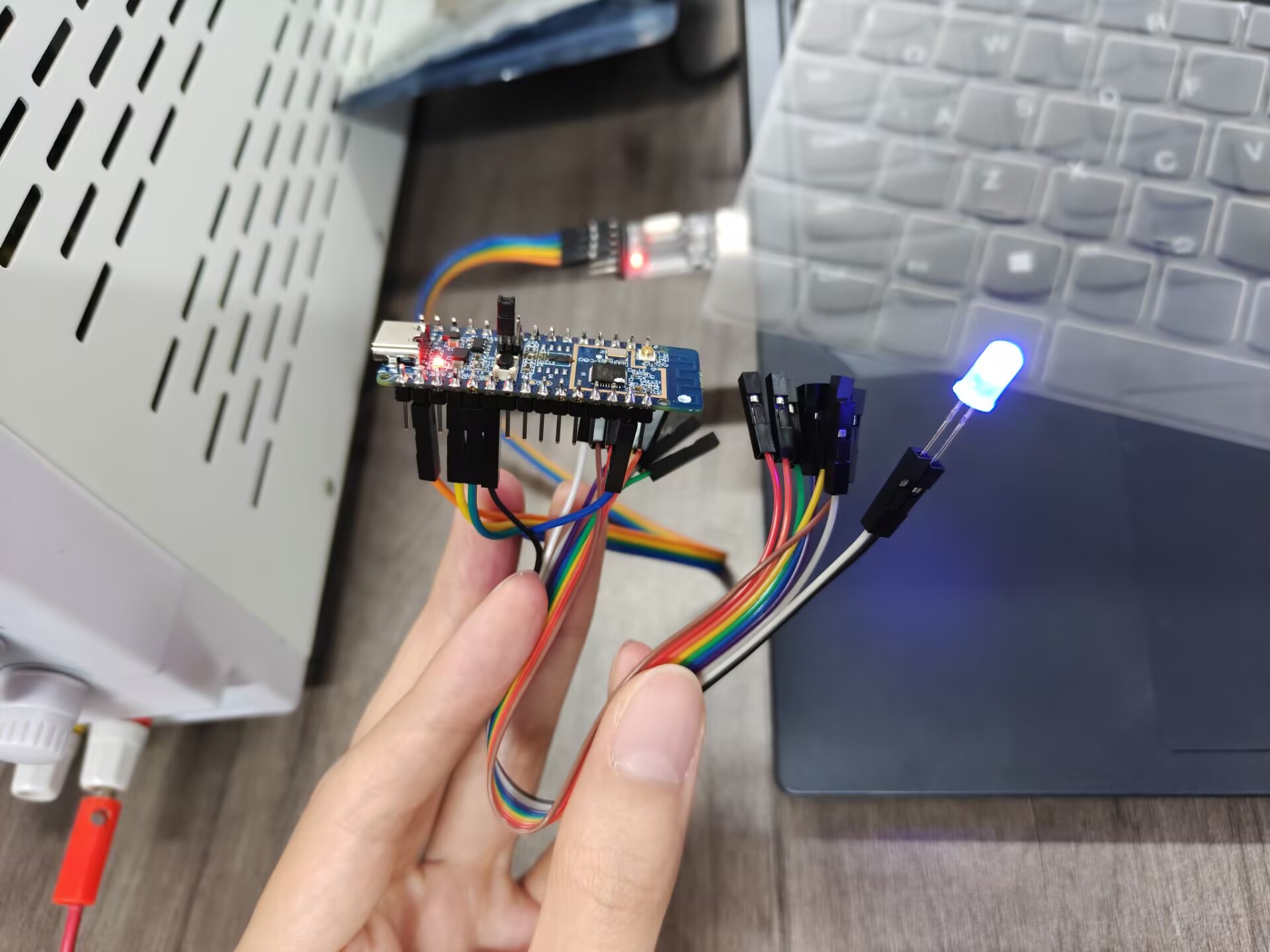

接好LED,发现能正常闪烁啦，恭喜，点灯成功！
