GD32VW553-IOT 驱动0.96寸oled屏幕【字母数字图片视频测试】

分享作者：kkun

作者昵称：玉书前.

评测品牌：萤火工场

评测型号：GD32VW553-IOT

发布时间：2025-07-15 09:37:35

0 0

视频链接

https://www.bilibili.com/video/BV154uzz6Eu6?vd_source=e9928a48c8b0b61a912d2f48b5c1a8b1

前言

第一次用gd的芯片感觉flash大小还不错，试试整一个oled播放bedapple，没什么难度哈，大佬轻喷，出处声明：移植自江科大stm32的0.96寸oled屏幕驱动oled-v2.0

开源口碑分享内容

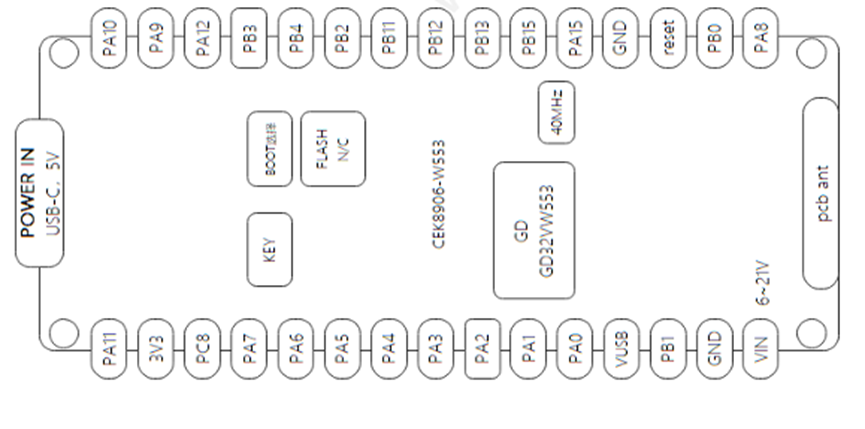

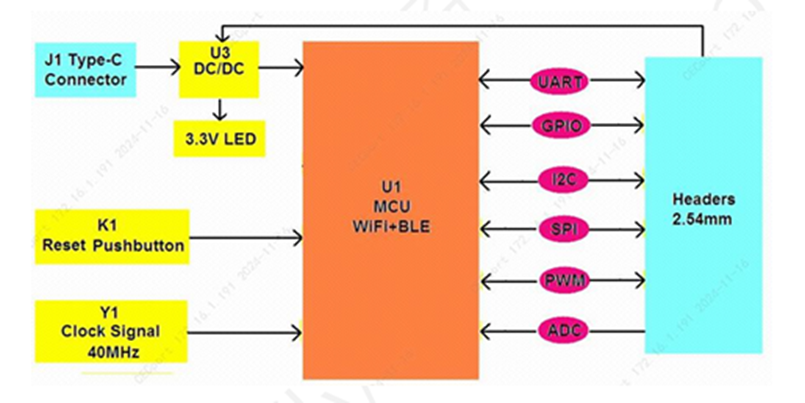

一、GD32VW553 芯片介绍

GD32VW553 是兆易创新（GigaDevice）推出的一款基于 RISC-V 内核的 32 位微控制器（MCU），中电港萤火工场以此芯片为核心开发了开源硬件板 GD32VW553-IOT，该芯片凭借其出色的性能、丰富的资源和多样的接口，在物联网与智能设备领域具有广泛的应用潜力。

GD32VW553 芯片拥有较为充足的存储资源，其 FLASH 容量为 4096KB，SRAM 容量为 320KB，能满足多种程序运行和数据存储的需求。在时钟与定时器方面，该芯片配备了丰富的种类和数量：

•2 个 16 位通用定时器、2 个 32 位通用定时器、1 个 16 位高级定时器、1 个 16 位基本定时器；

•1 个 64 位系统滴答定时器（SysTick）；

•2 个看门狗定时器和 1 个实时时钟（RTC），可满足不同场景下的定时、计数和时钟同步需求。

•接口资源包括：

•1 个 USART 接口、2 个 UART 接口，便于进行串行通信；

•2 个 I2C 接口、1 个 SPI 接口、1 个 QSPI 接口，支持多种串行外设互联；

•1 个 Wi-Fi 模块和 1 个 BLE5.2 模块，具备强大的无线连接能力，适合物联网相关应用；

•1 个 ADC 单元，包含 9 个通道，可实现模拟信号到数字信号的转换。

二、关于开发环境

GD32 Embedded Builder：GD32MCU的集成开发环境，支持图形化配置、代码生成、工程编译和调试。

GD32 All-In-One Programmer：Introduction：GD32 All-In-One Programmer 是一款用于GD32系列MCU芯片的烧录工具。该软件支持多种接口（如串口、USB、GD ISP Bridge 等）和协议（如UART、I2C、OSPI、DFU、HID、CAN、LIN等）对GD32微控制器进行固件下载、芯片擦除、读写Flash、设置选项字节等操作，适用于开发、测试和批量生产场景。

用到的开发和烧录软件就上面两个了。

GD32VW5开发软件下载链接： https://www.gd32mcu.com/cn/download/7?kw=GD32VW5

具体使用方法已经有其他的用户分享过了，这就不过多赘述了哈，这一段跳过。

三、移植修改部分

主要修改oled.c和oled.h部分

1、gd好像没有GPIO_WriteBit();那么我们自己整一个

void gpio_write_bit(uint32_t gpio_periph, uint32_t pin, uint8_t value)

{

if (value != 0) {

gpio_bit_set(gpio_periph, pin); // 使用标准库函数设置高电平

}

else {

gpio_bit_reset(gpio_periph, pin); // 使用标准库函数设置低电平

}

2、不知道数学库为什么用不了四舍五入和正切函数，自己再写一个

// 手动实现四舍五入函数（替代round）

double round(double x)

{

return (x > 0) ? (x + 0.5) : (x - 0.5);

}

// 手动实现atan2（计算y/x的反正切，简化版）

// 仅支持第一象限，如需完整功能需补充其他象限逻辑

double atan2(double y, double x)

{

if (x == 0.0) {

return M_PI / 2.0; // 90度（简化处理）

}

double ratio = y / x;

// 泰勒展开近似（小角度）：atan(x) ≈ x - x^3/3 + x^5/5

return ratio - (ratio * ratio * ratio) / 3.0 + (ratio * ratio * ratio * ratio * ratio) / 5.0;

}

3、把gpio的使用和配置都改成gd的方法

void OLED_W_SCL(uint8_t BitValue)

{

/*根据BitValue的值，将SCL置高电平或者低电平*/

//GPIO_WriteBit(GPIOB, GPIO_PIN_3, (BitAction)BitValue);

gpio_write_bit(GPIOB, GPIO_PIN_3, BitValue);

/*如果单片机速度过快，可在此添加适量延时，以避免超出I2C通信的最大速度*/

//...

}

void OLED_W_SDA(uint8_t BitValue)

{

/*根据BitValue的值，将SDA置高电平或者低电平*/

//GPIO_WriteBit(GPIOB, GPIO_PIN_4, (BitAction)BitValue);

gpio_write_bit(GPIOB, GPIO_PIN_4, BitValue);

/*如果单片机速度过快，可在此添加适量延时，以避免超出I2C通信的最大速度*/

//...

}

void OLED_GPIO_Init(void)

{

uint32_t i, j;

/*在初始化前，加入适量延时，待OLED供电稳定*/

for (i = 0; i < 1000; i ++)

{

for (j = 0; j < 1000; j ++);

}

/*将SCL和SDA引脚初始化为开漏模式*/

rcu_periph_clock_enable(RCU_GPIOB);

gpio_mode_set(GPIOB, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, GPIO_PIN_3|GPIO_PIN_4);

gpio_output_options_set(GPIOB, GPIO_OTYPE_OD, GPIO_OSPEED_MAX, GPIO_PIN_3|GPIO_PIN_4);

/*释放SCL和SDA*/

OLED_W_SCL(1);

OLED_W_SDA(1);

}

四、开始使用咯

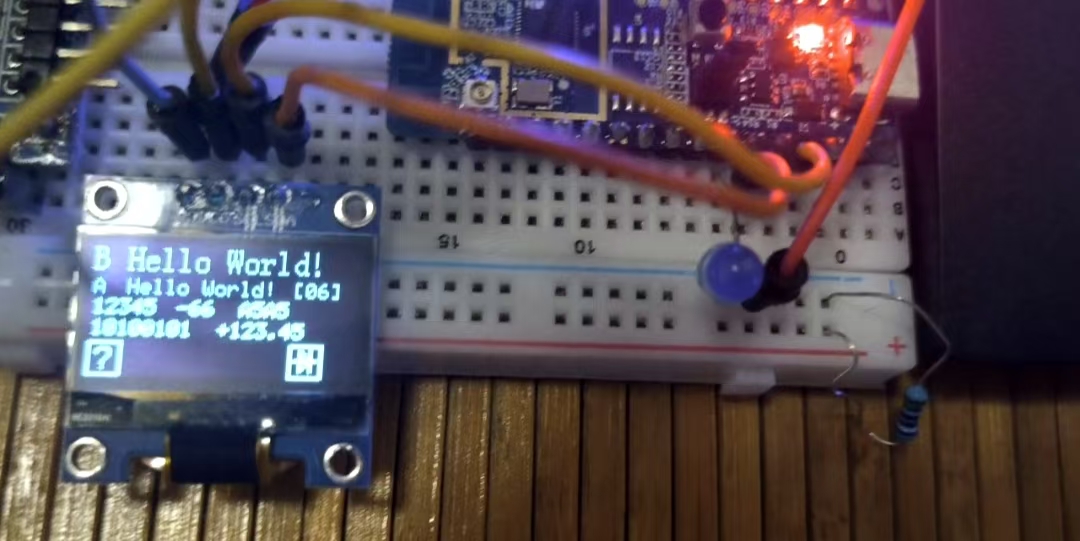

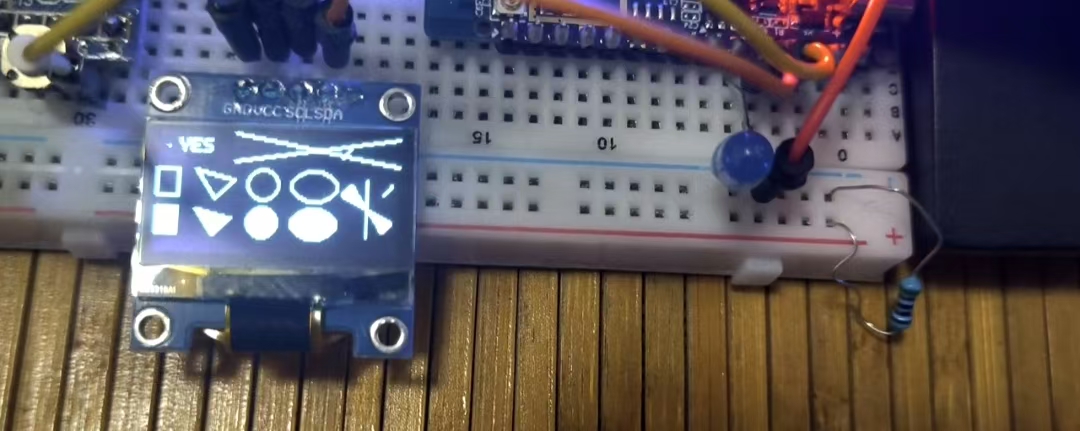

1、使用方法和stm32版一样的，下面是测试页面截图

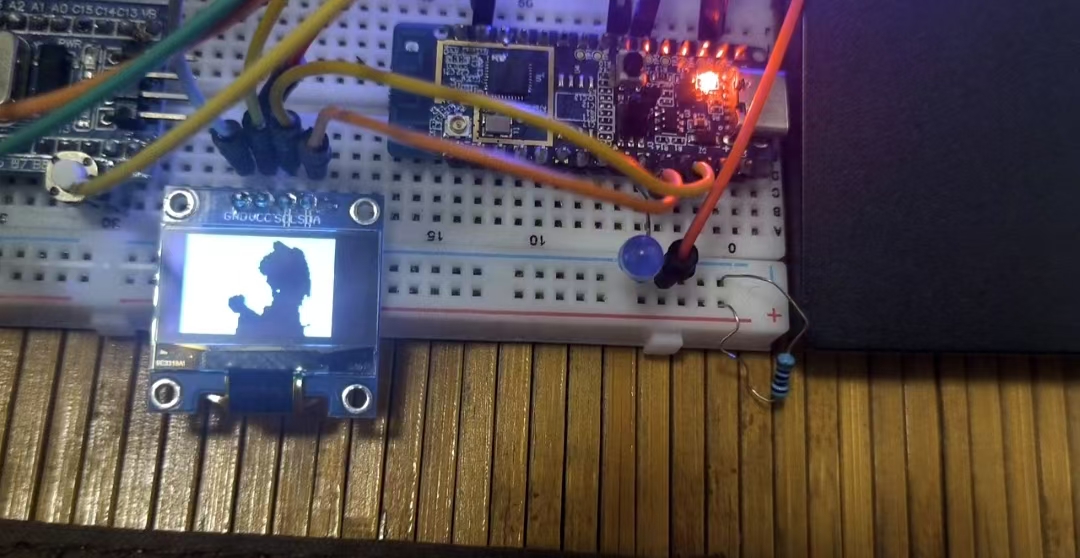

2、视频测试-没有声音，具体修改可以点击视频链接观看

五、播放视频方法

将目标视频转换为128*64分辨率（有很多在线转换分辨率的免费网站大家可以找找看）-->>分辨率转换后视频逐帧转换为图片（博主自己做的脚本实现）-->>图片经过Img2Lcd批量转换为数组文件-->>所有数组文件合成为一个文件后添加到OLED_Data.c并且在OLED_Data.h做好每个数组的声明，逐帧调用每个oled图片函数调用相应图片数组，逐帧播放图片即可（耗时复杂操作博主自己做脚本快捷实现）。
逐帧转换图片，数组文件合并，数组合并进代码中都很麻烦，可以使用脚本完成，这些所有需要的软件和项目文件如果有朋友需要可以b站私信博主。
