一、芯片资源

●   采用RISC-V内核，主频高达160MHz

●   配备了4MB  Flash, 320KB SRAM

●   Wi-Fi 6/BLE 5.2

●   工作温度范围-40~105℃

性能十分给力，芯片资源也丰富，国产优质芯片。

大佬优质指导链接：

• 优质指导1：https://blog.csdn.net/weixin_44929802/article/details/145395456
• 优质指导2：https://www.iceasy.com/review/1960013827679920130
• 汉化IDE链接： https://blog.csdn.net/qq_45762107/article/details/147348992

踩坑:1.下载困难，模块升级需要进入bootloader，通过串口来升级，开始短路帽各种设置，后面发现R4，R5上拉电阻不知为啥厂家没焊接，将R4，R5焊锡短路，每次能稳定进入bootloader。

解决方案：拔掉所有跳线帽，跳线帽在该开发板开发的流程中无作用。

                当需要下载程序的时候，将PC8接高电平，按下按键3秒后松开之后，点击串口connect,即可连接单片机并下载程序。

                当下载完需要运行单片机内部程序的时候，断开PC8高电平，按下复位即可。

2.木有详细简洁引脚图

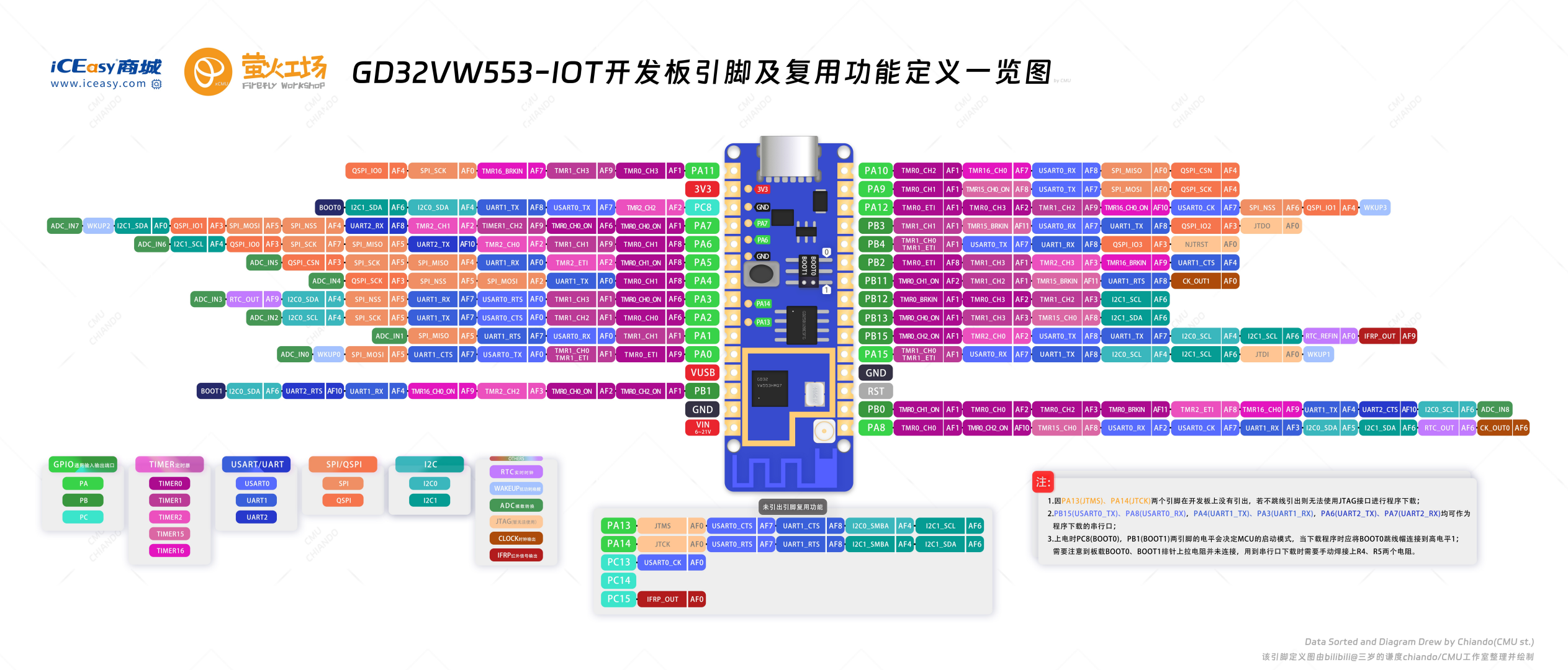

解决：保存下图

使用:

注意图片注释：串口选择PA6,PA7下载。

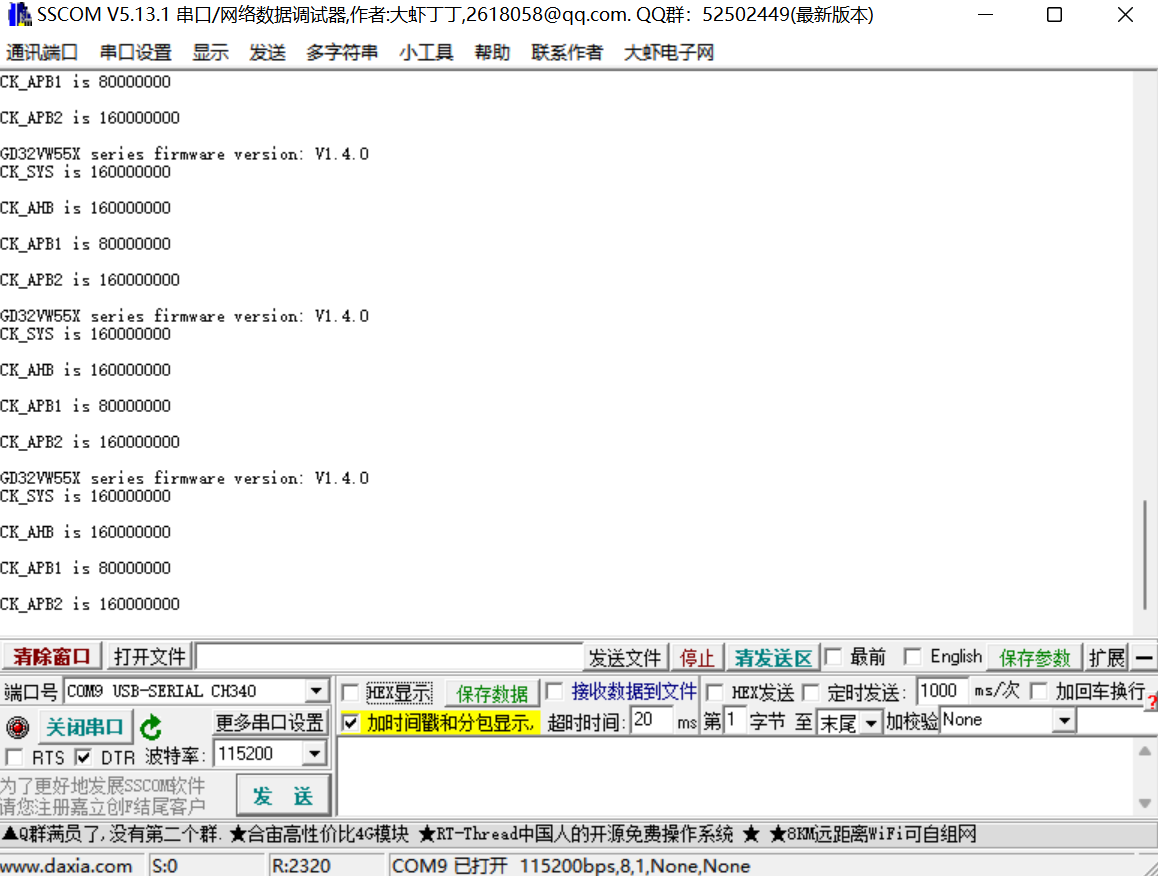

我使用了串口通信，串口选择PA6,PA7下载程序，拔掉原来接线，连接到USART0 (RX->PB15 、TX->PA8) ,然后复位开发板。

建议：给萤火工场这款GD32vw553做一些建议，我认为免费送样让我们测评，就要锐评指出不足以帮助修正。

开发板很小巧，但是有很多设计不足。

1.是感觉芯片布局不通顺导致，板子走线不通顺，打孔给过多，没有留出完整的底平面。

2.芯片内部集成有4M flash已经很足够了,引出的flash接口放在底部，可以不占空间。

3.没有板载串口芯片，下载不方便。

5.丝印很不方便，板子上的丝印也没有处理，挤在一起，不美观。

6.没必要做4个这么小的定位孔

7.板子厚度要厚点。

8.芯片底部可以打一些过孔散热和焊接，我认为使用蓝牙和WiFi应该是会有一定的发热量。
