一、硬件介绍
1、产品特点
萤火工场基于兆易创新GD32VW553(GD32VW553HMQ7)无线双模MCU研发、RISC-V内核的32位MCU的开源硬件
GD32VW553系列MCU采用了全新的开源指令集架构RISC-V处理器内核，主频可达160MHz。集成了高达4MB Flash及320KB SRAM，另有32KB可配置指令高速缓存(I-Cache)，大幅提升了CPU处理效率，支持2.4GHz Wi-Fi 6及BLE5.2无线连接标准；
性能参数
| 功能 | 参数 |
|---|---|
| FLASH(KB) | 4096 |
| SRAM(KB) | 320 |
| 时钟 | ——————————— |
| General Timer(16-bit) | 2 |
| General Timer(32-bit) | 2 |
| Advanced Timer(16-bit) | 1 |
| Basic Timer(16-bit) | 1 |
| SysTick(64-bit) | 1 |
| Watchdog | 2 |
| RTC | 1 |
| 接口 | ——————————— |
| USART | 1 |
| UART | 2 |
| I2C | 2 |
| SPI | 1 |
| QSPI | 1 |
| Wi-Fi 6 | 1 |
| BLE 5.2 | 1 |
| 12bit ADC Units(Channels) | 1(9) |
2、硬件升级优化
经过一年，对比上一代，硬件布局升级，进行了系统性优化，更加的方便好用了；
Type-C 口升级： 集成串口功能， 简化调试与程序下载流程， 提升开发便捷性；
新增开关： 增设用户可自定义按键及指示灯， 拓展交互控制与状态显示功能；
板面布局优化： 背面增加引脚丝印， 正面仅保留关键器件丝印， 布局清晰及信息聚焦；
FLASH 焊接位： 移至背面， 减少焊接风险， 增加开源二次开发的灵活性；
BOOT 开关优化： 升级为拔码式设计， 简化操作逻辑， 提升切换效率；
稳固性增强： 板厚增至 1mm， 提升了整体结构强度与抗变形能力 ；
实物如下：
GD32VW55x系列 支持 cJTAG 和 JTAG，不支持 SWD 的调试接口
需使用GDLink / JLink 调试器
3、功能引脚示意图 / 原理图
板载LED灯
LED1：电源指示灯 🔴USR_LED：PB2 🔴
BOOT选择 (SW1切换)
BOOT0：PC8BOOT1：PB1
按键
KEY1：复位按钮KEY2：PB11 (USR_KEY)
引脚定义
板载Type-C串口功能： PB15 / PA8 (UART1_TX / RX)
USART0（PB15 和 PA8）， UART1（PA4 和 PA5），UART2（PA6 和 PA7）
| 引脚 | 复用功能 |
|---|---|
| PC8(BOOT0) | TIMER2_CH2, I2C0_SDA, I2C1_SDA, USART0_TX, UART1_TX |
| PB0 | TIMER0_CH1_ON, TIMER0_CH0, TIMER0_CH2, UART1_TX, I2C0_SCL, TIMER2_ETI, TIMER16_CH0, UART2_CTS, TIMER0_BRKIN 附加功能：ADC_IN8 |
| PA9 | SPI_MOSI, TIMER0_CH1, QSPI_SCK, USART0_TX, TIMER15_CH0_ON |
| PA10 | SPI_MISO, TIMER0_CH2, QSPI_CSN, TIMER16_CH0, USART0_RX |
| PA11 | SPI_SCK, TIMER0_CH3, QSPI_IO0, TIMER16_BRKIN, TIMER1_CH3 |
| PA12(WKUP3) | TIMER0_ETI, TIMER0_CH3, QSPI_IO1, SPI_NSS, USART0_CK, TIMER1_CH2, TIMER16_CH0_ON |
| PB13 | TIMER0_CH0_ON, TIMER1_CH3, I2C1_SDA, TIMER15_CH0 |
| PB12 | TIMER0_BRKIN, TIMER0_CH3, TIMER1_CH2, I2C1_SCL |
| PB4(NJTRST) | TIMER1_CH0, TIMER1_ETI, QSPI_IO3, USART0_TX, UART1_TX |
| PB3(JTDO) | TIMER1_CH1, QSPI_IO2, USART0_RX, UART1_RX, TIMER15_BRKIN |
| PA15(JTDI) | TIMER1_CH0, TIMER1_ETI, I2C0_SCL, I2C1_SCL, USART0_RX, UART1_RX 附加功能：ADC_IN8 |
| PA14(JTCK) | I2C1_SMBA, I2C1_SDA, USART0_RTS, UART1_RTS |
| PA13(JTMS) | I2C0_SMBA, I2C1_SCL, USART0_CTS, UART1_CTS |
| PB15(UART1_TX) | RTC_REFIN, TIMER0_CH2_ON, TIMER2_CH0, I2C0_SCL, I2C1_SCL, USART0_TX, IFRP_OUT |
| PA8(UART1_RX) | CK_OUT0, TIMER0_CH0, USART0_RX, I2C0_SDA, I2C1_SDA, USART0_CK, TIMER15_CH0, RTC_OUT, TIMER0_CH2_ON |
| PA7(WAKEUP2) | I2C1_SDA, TIMER0_CH0_ON, TIMER2_CH1, QSPI_IO1, SPI_NSS, SPI_MOSI, TIMER0_CH1_ON, UART2_RX, TIMER1_CH2 附加功能：ADC_IN7 |
| PA6 | TIMER2_CH0, QSPI_IO0, I2C1_SCL, SPI_MISO, SPI_SCK, TIMER0_CH1, TIMER1_CH1, UART2_TX 附加功能：ADC_IN6 |
| PA5 | UART1_RX, TIMER2_ETI, QSPI_CSN, SPI_MISO, SPI_SCK, TIMER0_CH1_ON 附加功能：ADC_IN5 |
| PA4 | UART1_TX, SPI_MOSI, QSPI_SCK, SPI_NSS, TIMER0_CH1 附加功能：ADC_IN4 |
| PA3 | USART0_RTS, TIMER1_CH3, I2C0_SDA, SPI_NSS, TIMER0_CH0_ON, UART1_RX, RTC_OUT 附加功能：ADC_IN3 |
| PA2 | USART0_CTS, TIMER1_CH2, I2C0_SCL, SPI_SCK, TIMER0_CH0, UART1_TX 附加功能：ADC_IN2 |
| PA1 | USART0_RX, TIMER1_CH1, SPI_MISO, UART1_RTS |
| PA0(WAKEUP0) | USART0_TX, TIMER1_CH0, TIMER1_ETI, SPI_MOSI, UART1_CTS, TIMER0_ETI 附加功能：ADC_IN0, RTC_TAMP1 |
| PB1 | TIMER0_CH2_ON, TIMER0_CH0_ON, TIMER2_CH2, UART1_RX, I2C0_SDA, TIMER16_CH0_ON, UART2_RTS 附加功能：BOOT1 |
BOOT 引导模式配置
启动时，使用 BOOT0 和 BOOT1 引脚选择引导存储器地址
选择从 ROM 启动，FLASH 启动或者 SRAM 启动
| BOOT0 | BOOT1 | 引导地址 | 引导区域 |
|---|---|---|---|
| 0 | - | 0x08000000 | SIP Flash |
| 0 | - | 0x0BF46000 | secure boot |
| 1 | 0 | 0x0BF40000 | Bootloader / ROM |
| 1 | 1 | 0x20000000 | SRAM |
| 1 | - | 0x0BF40000 | Bootloader / ROM |
主要原理图：
系统框图
二、环境搭建
开发环境主要有【GD32 Embedded Builder】、【Visual Studio Code】等；
在此，通过使用【Visual Studio Code】完成开发；
VS Code 配合 EIDE 插件进行 MCU 的开发

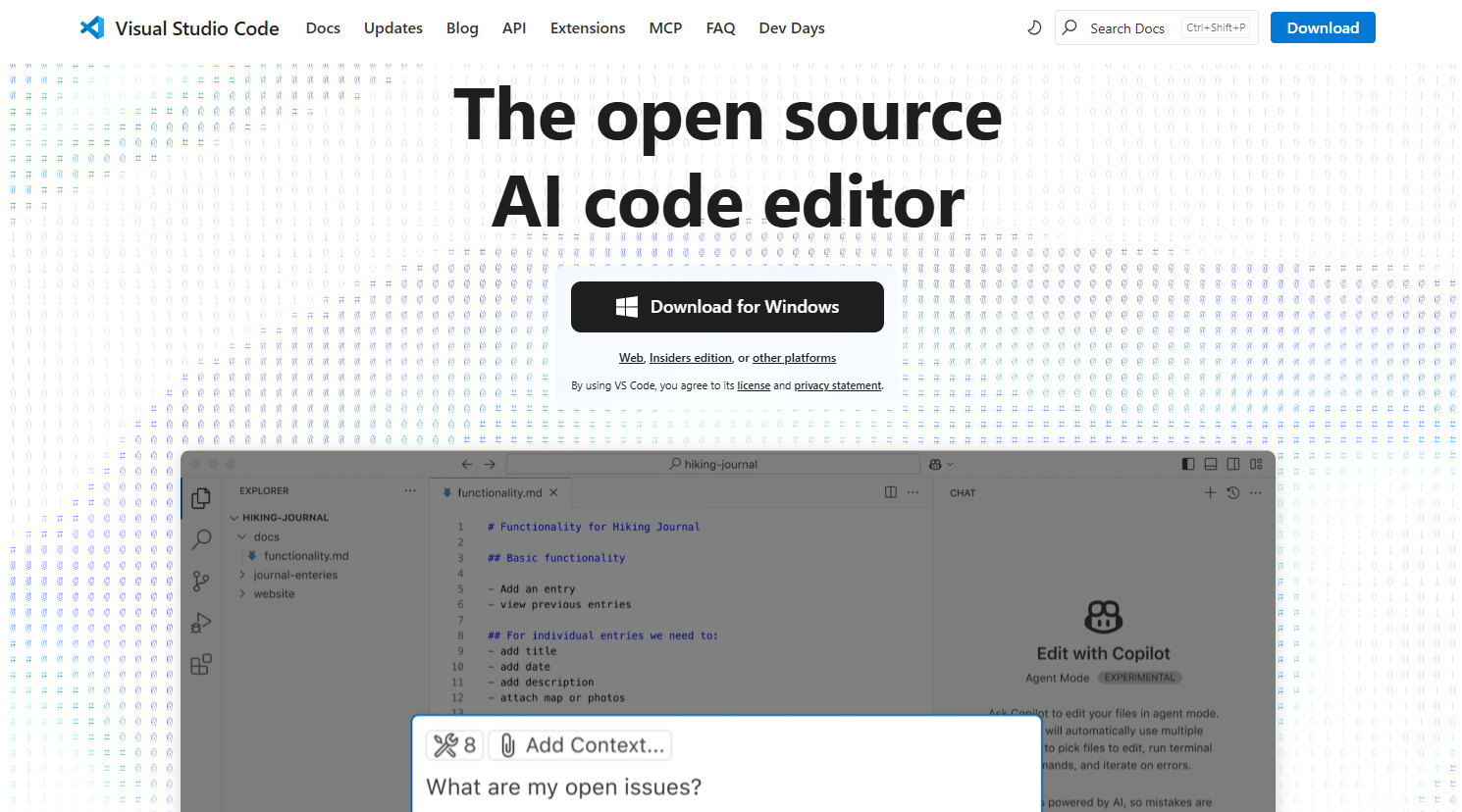

1、Visual Studio Code下载
2、工具下载
固件库
包含Demo例程等
烧录工具
串口烧录
3、VS Code 环境配置

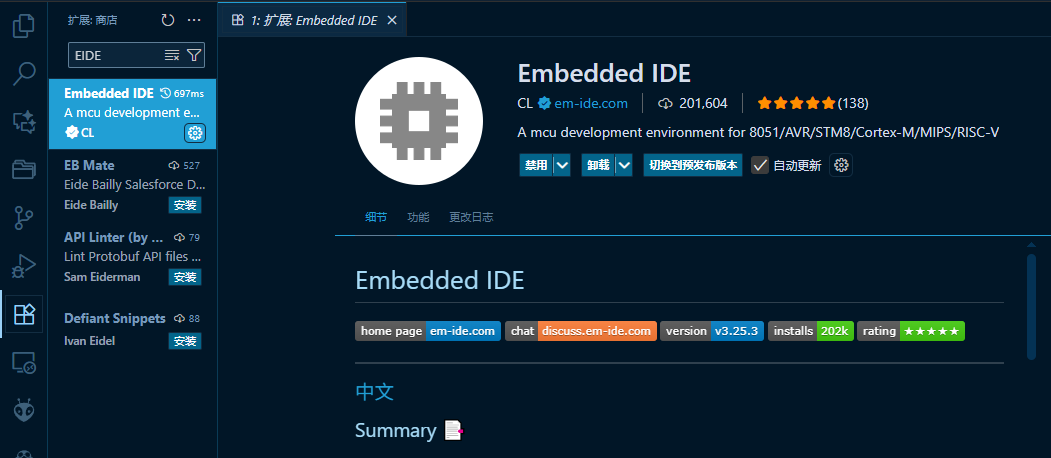

1、安装插件
2、创建工程项目
导入下载好的文件，以LED_Demo为例：
...\GD32VW55x_Demo_Suites_V1.4.0\GD32VW553H_EVAL_Demo_Suites\Projects\01_GPIO_Running_LED\eclipse\.cproject

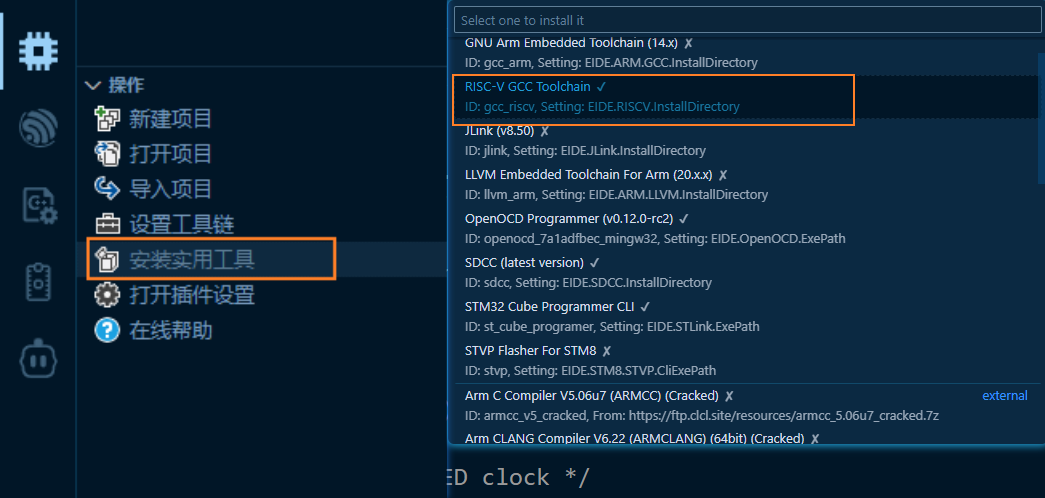

3、安装工具链(RISCV工具链)
4、工具配置

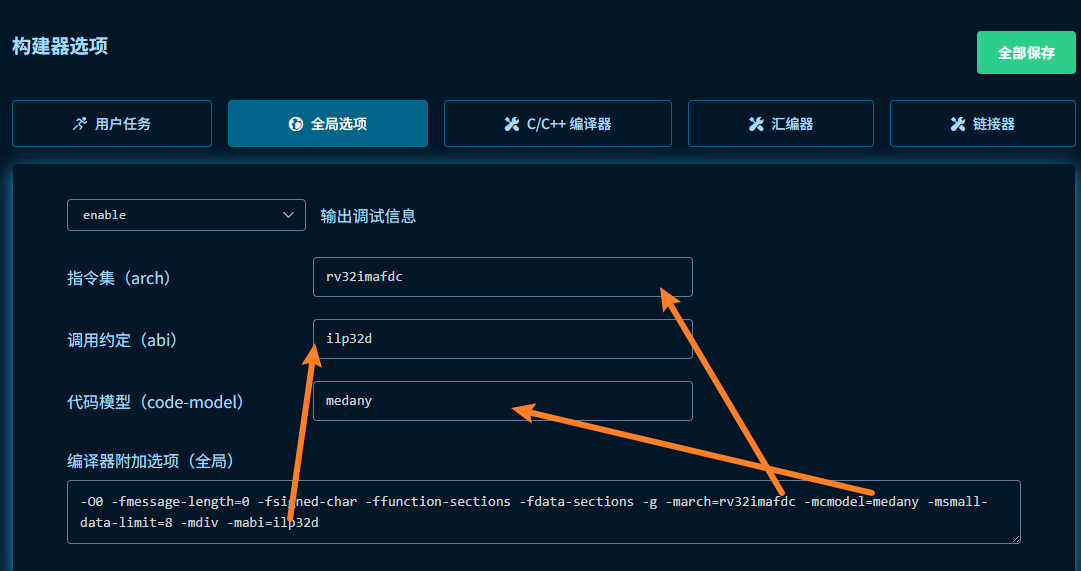

构建器选项设置
修改为与下方对应；
附加选项添加-nostartfiles
使用启动代码 start.S

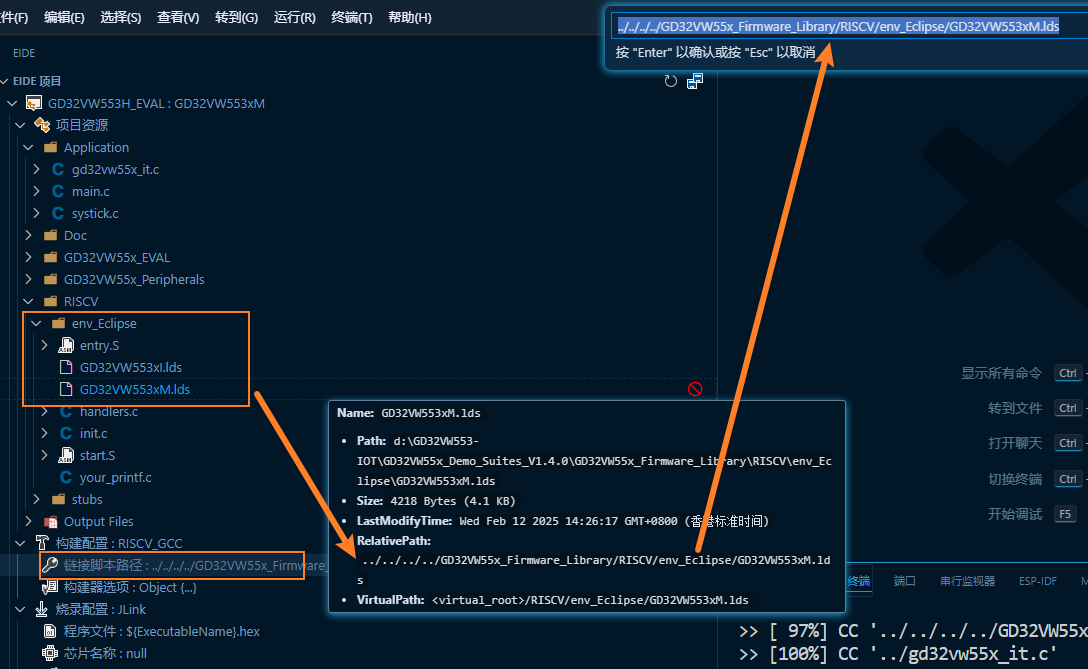

链接脚本路径设置
将显示的相对路径位置复制到上方：../../../../GD32VW55x_Firmware_Library/RISCV/env_Eclipse/GD32VW553xM.lds
三、代码编写
实现效果：板载的LED灯按500ms的间隔闪烁（USR_LED：PB2 🔴）
main.c
#include "gd32vw55x.h"
#include "systick.h"
#include <stdio.h>
int main(void)
{
systick_config();
/* enable the LED clock */
rcu_periph_clock_enable(RCU_GPIOB);
/* configure LED GPIO port */
gpio_mode_set(GPIOB, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, GPIO_PIN_2);
/* reset LED GPIO pin */
gpio_bit_reset(GPIOB, GPIO_PIN_2);
while (1)
{
gpio_bit_set(GPIOB, GPIO_PIN_2);
delay_1ms(500);
gpio_bit_reset(GPIOB, GPIO_PIN_2);
delay_1ms(500);
}
}
四、程序编译
点击左上方的构建，下方窗口显示编译完成的 .hex 文件路径
五、程序烧录
1、用Type-C数据线连接开发板至电脑上；
2、打开烧录工具GD32AllInOneProgrammer.exe
3、根据图示Type-C口向上，将BOOT0接VCC (向上)，BOOT1接GND (向下)
烧录完成后，需恢复（都向下）
4、连接开发板，按照图示，导入编译好的.hex文件后下载；

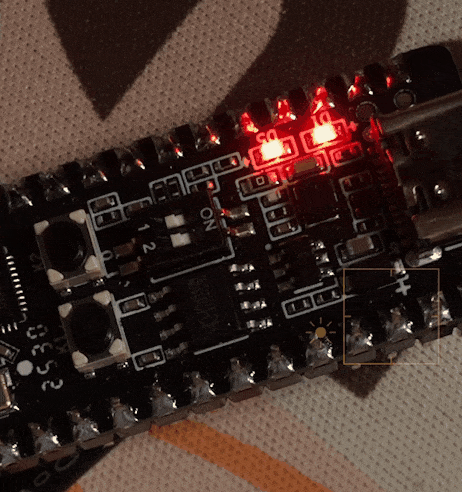

六、演示效果
板载的LED灯以500ms的间隔闪烁
