一、项目概述
毫米波雷达技术作为一种新兴的存在检测手段，相比传统PIR传感器具有穿透性强、抗干扰能力高等优势。本文将详细介绍一套基于ESP8266微控制器与CEM5826-M11 24GHz毫米波雷达传感器的动态检测系统，该系统不仅能够准确检测人体存在与移动速度，还通过OLED显示屏实时反馈数据，并利用可编程LED灯带提供直观的视觉效果。
本系统特色：
采用24GHz毫米波雷达，可透过非金属材料检测
实时显示移动速度与信号强度
六种动态LED灯光效果，根据检测状态自动调整
低功耗设计，适合长期部署
二、硬件组成详解
核心组件：

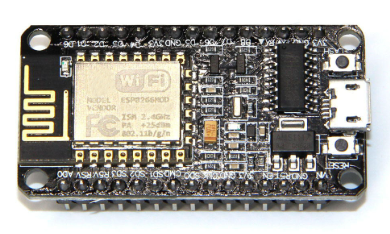

1、NodeMCU ESP8266
处理器：Tensilica L106 32位RISC
主频：80MHz（可超频至160MHz）
内存：4MB Flash，约80KB可用RAM
通信：内置WiFi（本项目暂未使用网络功能）

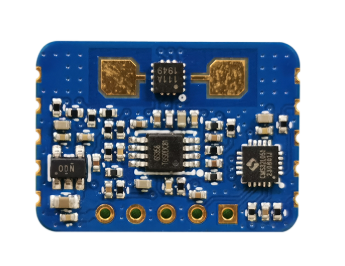

2、CEM5826-M11 24GHz毫米波雷达传感器
工作频率：24GHz（K波段）
检测范围：0.2~12米（可调）
检测角度：水平80°，垂直40°
接口：UART（115200波特率）
供电：5V DC

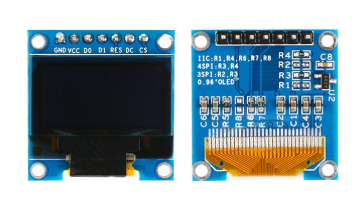

3、0.96英寸OLED显示屏
分辨率：128×64像素
通信协议：I2C
控制芯片：SSD1306
供电：3.3V

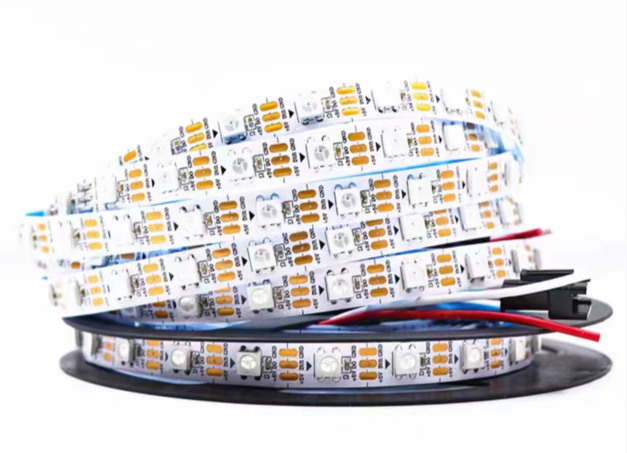

4、WS2812B可寻址RGB LED灯带
LED数量：15颗
通信：单线数据传输
供电：5V DC
其他配件：
面包板：用于原型开发
跳线若干：连接各组件
电源适配器：5V/2A（确保LED灯带有足够电流）

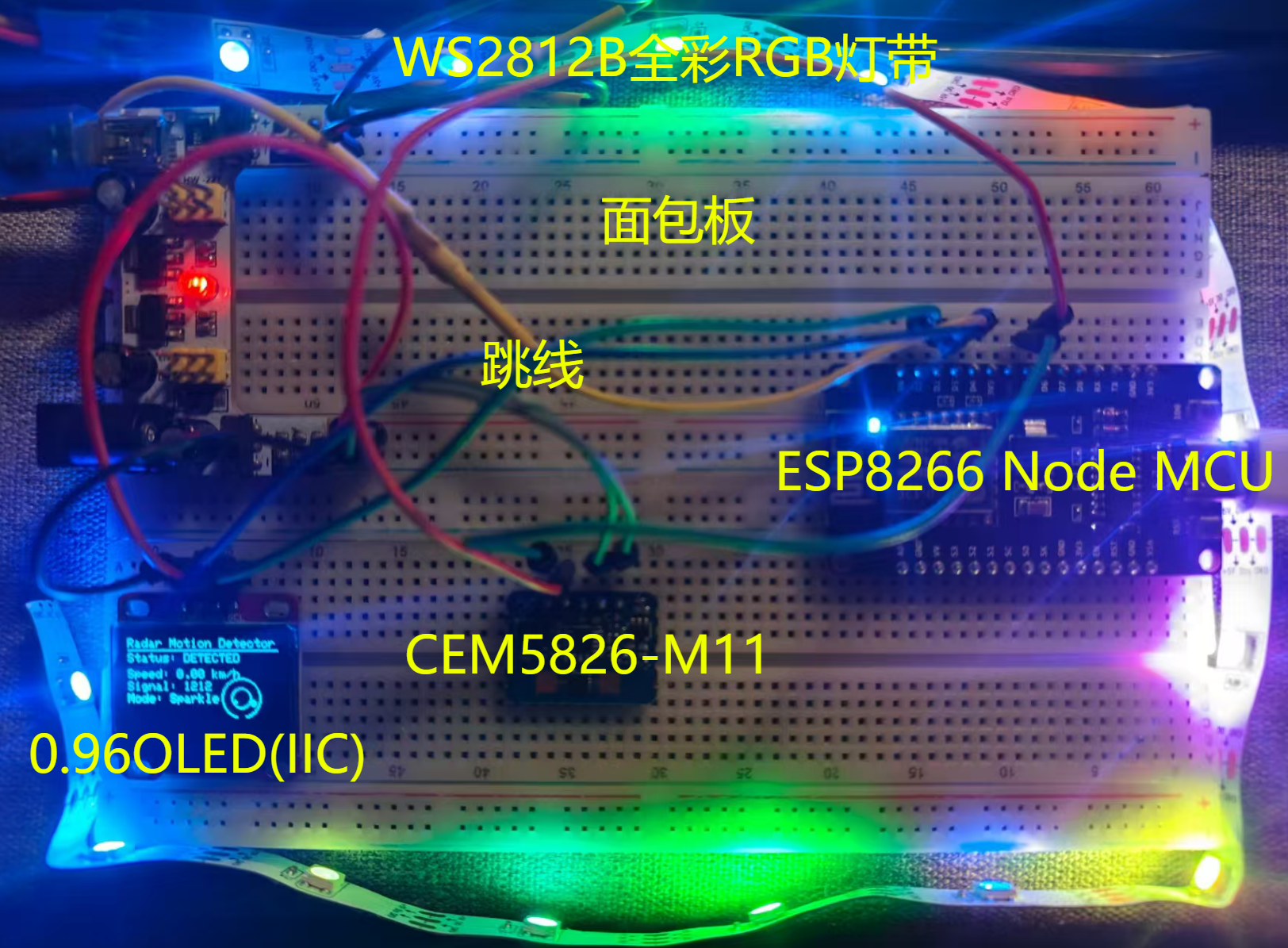

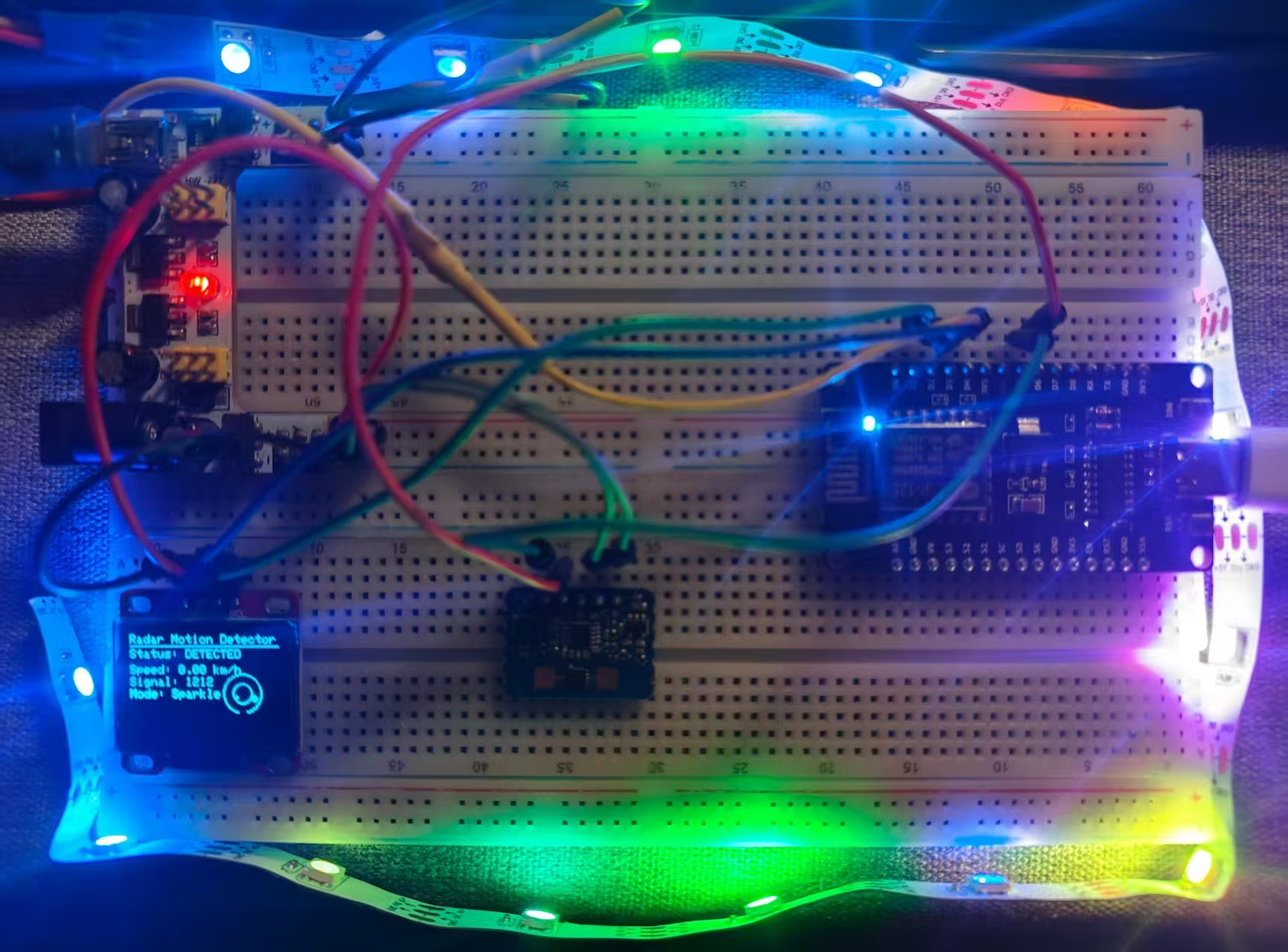

各硬件组件展示

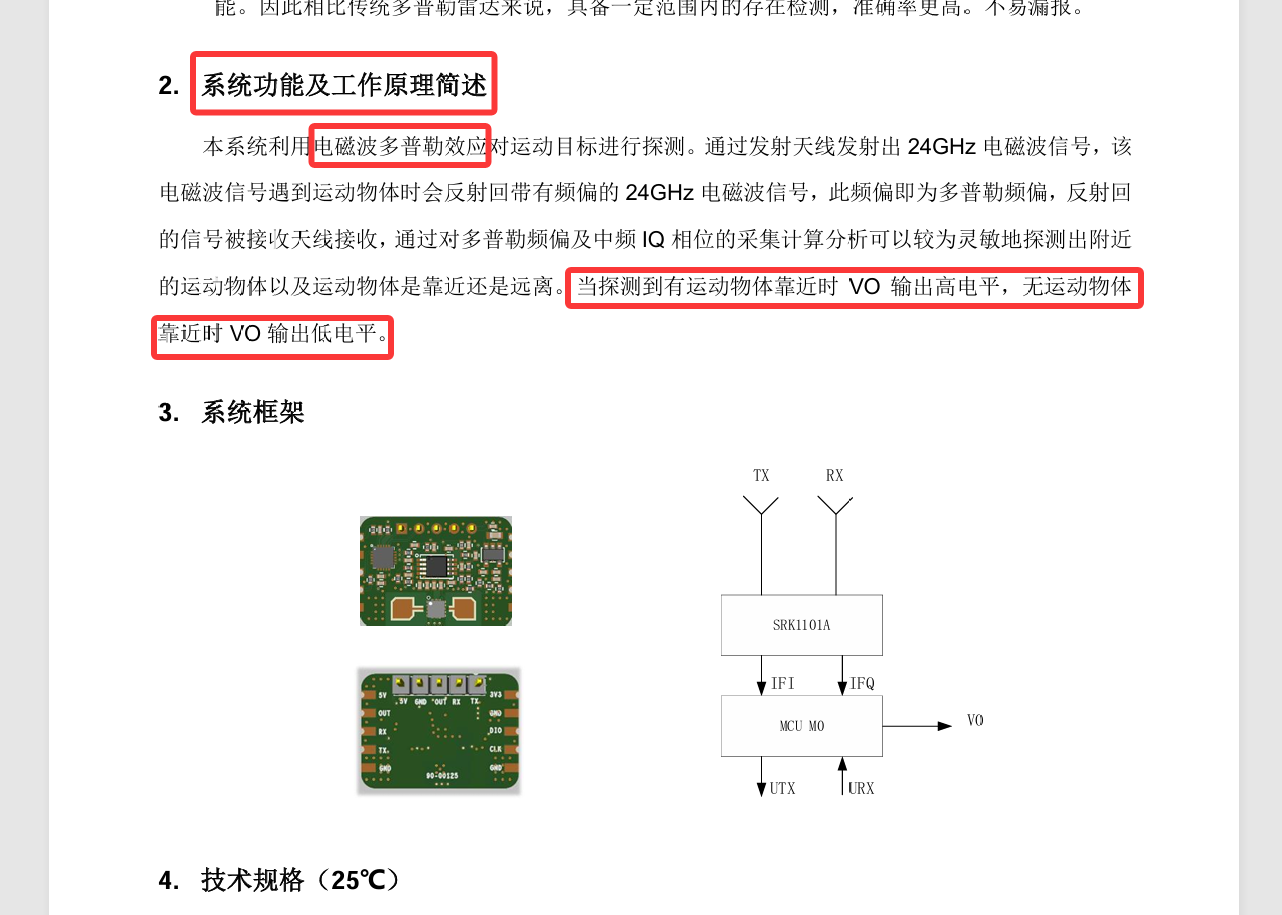

三、CEM5826-M11雷达传感器原理
CEM5826-M11采用24GHz毫米波雷达技术，基于多普勒效应进行运动检测。其工作原理如下：
发射信号：传感器持续发射24GHz频率的电磁波
接收反射：当电磁波遇到移动物体时，反射回传感器
频率分析：通过分析反射波的频率偏移（多普勒效应）计算运动速度
信号处理：内部DSP处理算法过滤干扰，提高检测可靠性
与传统PIR（被动红外）传感器相比，毫米波雷达具有以下优势：
可穿透非金属材料（如塑料、薄木板、玻璃等）
不受环境温度影响，稳定性高
可提供运动物体的速度数据
检测范围更大，方向性更好
CEM5826-M11通过UART接口以115200波特率输出数据，典型数据格式为：
1, km/h, v=1.62, str=63其中：
v=1.62表示检测到的移动速度为1.62 km/h
str=63表示信号强度为63（满值100）
[雷达传感器工作原理] --- 更多请参考
萤火工场 CEM5826-M11 24GHz 毫米波雷达模块规格书 （可点击跳转自行下载）
四、系统连接方式
接线详图：
1、OLED显示屏连接：
SDA → D2 (GPIO4)
SCL → D1 (GPIO5)
VCC → 3.3V
GND → GND
2、LED灯带连接：
DO(数据) → D4 (GPIO2)
VCC → 5V
GND → GND
3、CEM5826-M11雷达传感器连接：
TX → D5 (GPIO14)
RX → D6 (GPIO12)
VCC → 5V
GND → GND
注意事项：
雷达传感器的TX连接到ESP8266的D5(RX)，RX连接到D6(TX)，需要交叉连接
LED灯带可能需要额外的电源供应，若灯珠数量多时，不建议直接从ESP8266供电
确保所有组件共地，避免信号干扰
五、完整代码
/*
* ESP8266 雷达动态检测系统 - 使用CEM5826-M11传感器
*
* 硬件组成:
* - ESP8266 NODE MCU
* - 0.96" OLED 显示屏 (I2C)
* - WS2812B LED灯带 (15颗LED)
* - CEM5826-M11 24GHz毫米波雷达传感器
*
* 连接方式:
* - OLED: SDA -> D2, SCL -> D1, VCC -> 3.3V, GND -> GND
* - LED灯带: DO -> D4, VCC -> 5V, GND -> GND
* - CEM5826-M11: TX -> D5, RX -> D6, VCC -> 5V, GND -> GND
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <Adafruit_NeoPixel.h>
#include <SoftwareSerial.h>
#include <math.h>
// OLED显示屏配置
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1 // 4针OLED不使用重置针脚
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);
// LED灯带配置
#define LED_PIN D4
#define LED_COUNT 15
Adafruit_NeoPixel strip(LED_COUNT, LED_PIN, NEO_GRB + NEO_KHZ800);
// CEM5826-M11传感器配置
#define RADAR_RX D5 // 连接到CEM5826-M11的TX
#define RADAR_TX D6 // 连接到CEM5826-M11的RX（如需将来使用）
SoftwareSerial radarSerial(RADAR_RX, RADAR_TX); // RX, TX
// 雷达检测数据结构体
struct RadarData {
bool presence; // 是否检测到存在
float velocity; // 移动物体的速度 (km/h)
int signal; // 信号强度
unsigned long lastUpdateTime; // 最后更新时间
};
RadarData radarData = {false, 0.0, 0, 0};
String receivedString = "";
bool newDataReceived = false;
// 显示刷新计时器
unsigned long lastDisplayUpdate = 0;
const unsigned long DISPLAY_UPDATE_INTERVAL = 250; // 250ms (每秒刷新4次)
// LED动画变量
unsigned long lastLedUpdate = 0;
const unsigned long LED_UPDATE_INTERVAL = 25; // 25ms (每秒更新40次) - 更快以获得更动态的效果
int animationStep = 0;
int animationMode = 0;
unsigned long lastModeChange = 0;
const unsigned long MODE_CHANGE_INTERVAL = 5000; // 每5秒更改一次动画模式
// 派对模式的颜色调色板
uint32_t partyColors[] = {
strip.Color(255, 0, 0), // 红色
strip.Color(255, 127, 0), // 橙色
strip.Color(255, 255, 0), // 黄色
strip.Color(0, 255, 0), // 绿色
strip.Color(0, 0, 255), // 蓝色
strip.Color(75, 0, 130), // 靛蓝
strip.Color(148, 0, 211), // 紫罗兰
strip.Color(255, 0, 255), // 洋红
strip.Color(0, 255, 255), // 青色
strip.Color(255, 105, 180), // 热粉色
strip.Color(255, 20, 147), // 深粉色
strip.Color(255, 215, 0), // 金色
strip.Color(138, 43, 226) // 紫色
};
const int NUM_PARTY_COLORS = sizeof(partyColors) / sizeof(partyColors[0]);
void setup() {
// 初始化串口调试
Serial.begin(115200);
Serial.println("雷达动态检测器启动中...");
// 初始化雷达串口
radarSerial.begin(115200);
// 初始化OLED显示屏
Wire.begin(D2, D1); // SDA, SCL
if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306分配失败"));
for(;;); // 停止执行，无限循环
}
display.clearDisplay();
display.setTextColor(WHITE);
display.setTextSize(1);
display.setCursor(0, 0);
display.println("Radar Motion Detector");
display.println("Initializing...");
display.display();
// 初始化LED灯带
strip.begin();
strip.show(); // 初始化所有像素为'关闭'状态
// 启动动画 - 彩虹效果
for(int j = 0; j < 256; j += 8) {
for(int i = 0; i < strip.numPixels(); i++) {
strip.setPixelColor(i, Wheel((i + j) & 255));
}
strip.show();
delay(20);
}
// 清除LEDs
for(int i = 0; i < strip.numPixels(); i++) {
strip.setPixelColor(i, strip.Color(0, 0, 0));
strip.show();
delay(30);
}
}
void loop() {
unsigned long currentTime = millis();
// 从雷达传感器读取数据
readRadarData();
// 定期更新显示
if (currentTime - lastDisplayUpdate >= DISPLAY_UPDATE_INTERVAL) {
updateDisplay();
lastDisplayUpdate = currentTime;
}
// 定期更新LED动画
if (currentTime - lastLedUpdate >= LED_UPDATE_INTERVAL) {
updateLEDs(currentTime);
lastLedUpdate = currentTime;
}
// 当检测到移动时偶尔更改动画模式
if (radarData.presence && currentTime - lastModeChange >= MODE_CHANGE_INTERVAL) {
// 基于速度改变模式
if (radarData.velocity > 3.0) {
animationMode = random(0, 6); // 选择一个随机动画模式
lastModeChange = currentTime;
}
}
}
void readRadarData() {
// 检查是否有来自传感器的数据
while (radarSerial.available() > 0) {
char inChar = radarSerial.read();
// 收集字符直至换行符
if (inChar != '\n') {
receivedString += inChar;
} else {
// 处理完整行
parseRadarData(receivedString);
receivedString = ""; // 清除字符串以便下次读取
newDataReceived = true;
}
}
// 如果3秒内未收到数据，假设无存在
if (millis() - radarData.lastUpdateTime > 3000) {
if (radarData.presence) {
radarData.presence = false;
radarData.velocity = 0.0;
radarData.signal = 0;
newDataReceived = true;
}
}
}
void parseRadarData(String data) {
// 示例数据格式: "1, km/h, v=1.62, str=63"
Serial.print("接收到的数据: ");
Serial.println(data);
// 解析速度值
int vPos = data.indexOf("v=");
int strPos = data.indexOf("str=");
if (vPos > 0 && strPos > 0) {
// 提取速度
String velocityStr = data.substring(vPos + 2, strPos - 2);
radarData.velocity = velocityStr.toFloat();
// 提取信号强度
String signalStr = data.substring(strPos + 4);
radarData.signal = signalStr.toInt();
// 更新存在状态和时间戳
radarData.presence = (radarData.signal > 0);
radarData.lastUpdateTime = millis();
Serial.print("速度: "); Serial.print(radarData.velocity); Serial.println(" km/h");
Serial.print("信号强度: "); Serial.println(radarData.signal);
Serial.print("检测到存在: "); Serial.println(radarData.presence ? "是" : "否");
}
}
void updateDisplay() {
display.clearDisplay();
display.setTextSize(1);
// 标题
display.setCursor(0, 0);
display.println("Radar Motion Detector");
display.drawLine(0, 9, display.width(), 9, WHITE);
// 检测状态
display.setCursor(0, 12);
display.setTextSize(1);
display.print("Status: ");
if (radarData.presence) {
display.setTextSize(1);
display.println("DETECTED");
} else {
display.setTextSize(1);
display.println("NO DETECTION");
}
// 速度和信号强度
display.setTextSize(1);
display.setCursor(0, 25);
display.print("Speed: ");
display.print(radarData.velocity, 2);
display.println(" km/h");
display.setCursor(0, 35);
display.print("Signal: ");
display.println(radarData.signal);
// 显示当前动画模式
display.setCursor(0, 45);
display.print("Mode: ");
switch(animationMode) {
case 0: display.println("Rainbow"); break;
case 1: display.println("Pulse"); break;
case 2: display.println("Comet"); break;
case 3: display.println("Strobe"); break;
case 4: display.println("Fire"); break;
case 5: display.println("Sparkle"); break;
default: display.println("Default");
}
// 绘制简单的雷达动画
int centerX = 96;
int centerY = 48;
int radius = 16;
display.drawCircle(centerX, centerY, radius, WHITE);
display.drawCircle(centerX, centerY, radius/2, WHITE);
if (radarData.presence) {
// 当检测到存在时在雷达上绘制一些"点"
float angle = (millis() % 3600) / 10.0; // 0-360度
int blipX = centerX + (int)(radius * 0.7 * cos(angle * PI / 180));
int blipY = centerY + (int)(radius * 0.7 * sin(angle * PI / 180));
display.fillCircle(blipX, blipY, 2, WHITE);
int blipX2 = centerX + (int)(radius * 0.4 * cos((angle + 120) * PI / 180));
int blipY2 = centerY + (int)(radius * 0.4 * sin((angle + 120) * PI / 180));
display.fillCircle(blipX2, blipY2, 1, WHITE);
}
display.display();
}
void updateLEDs(unsigned long currentTime) {
animationStep = (animationStep + 1) % 256;
if (radarData.presence) {
// 基于速度和信号强度选择动画模式
float intensity = map(radarData.signal, 0, 100, 0, 255) / 255.0;
float speed = constrain(radarData.velocity / 10.0, 0.1, 1.0);
switch (animationMode) {
case 0:
rainbowAnimation(speed);
break;
case 1:
pulseAnimation(speed, intensity);
break;
case 2:
cometAnimation(speed, intensity);
break;
case 3:
strobeAnimation(speed, intensity);
break;
case 4:
fireAnimation(speed, intensity);
break;
case 5:
sparkleAnimation(speed, intensity);
break;
default:
rainbowAnimation(speed);
}
} else {
// 未检测到运动 - 温和的颜色循环效果
int brightness = sin(animationStep * PI / 128) * 40 + 20; // 呼吸效果 20-60亮度
for(int i = 0; i < strip.numPixels(); i++) {
strip.setPixelColor(i, strip.Color(0, 0, brightness));
}
strip.show();
}
}
// 在所有LED上生成彩虹颜色
void rainbowAnimation(float speed) {
int speedFactor = 256 - (speed * 200); // 速度越高 = 动画越快
for(int i = 0; i < strip.numPixels(); i++) {
int pixelHue = (i * 256 / strip.numPixels() + (millis() / speedFactor)) % 256;
strip.setPixelColor(i, Wheel(pixelHue));
}
strip.show();
}
// 所有LED一起脉动，颜色基于速度
void pulseAnimation(float speed, float intensity) {
float pulse = sin((millis() * speed * 0.01) * PI) * 0.5 + 0.5; // 0.0-1.0
int brightness = pulse * 255 * intensity;
for(int i = 0; i < strip.numPixels(); i++) {
// 基于速度选择颜色
int hue = (millis() / 50) % 256; // 循环颜色
uint32_t color = Wheel(hue);
// 应用亮度
uint8_t r = ((color >> 16) & 0xFF) * brightness / 255;
uint8_t g = ((color >> 8) & 0xFF) * brightness / 255;
uint8_t b = (color & 0xFF) * brightness / 255;
strip.setPixelColor(i, strip.Color(r, g, b));
}
strip.show();
}
// 移动彗星效果
void cometAnimation(float speed, float intensity) {
fadeToBlack(80); // 留下尾迹
// 计算"彗星头"的位置
float pos = fmod((millis() * speed * 0.05), strip.numPixels() * 2);
if (pos >= strip.numPixels()) pos = strip.numPixels() * 2 - pos;
// 基于时间选择颜色
int hue = (millis() / 100) % 256;
uint32_t color = Wheel(hue);
// 在彗星头处设置最亮的像素
int brightestPixel = (int)pos;
strip.setPixelColor(brightestPixel, color);
// 创建梯度尾迹
for(int i = 1; i < 5; i++) {
if(brightestPixel - i >= 0) {
uint8_t r = ((color >> 16) & 0xFF) * (5 - i) / 5 * intensity;
uint8_t g = ((color >> 8) & 0xFF) * (5 - i) / 5 * intensity;
uint8_t b = (color & 0xFF) * (5 - i) / 5 * intensity;
strip.setPixelColor(brightestPixel - i, strip.Color(r, g, b));
}
}
strip.show();
}
// 频闪效果（闪烁）
void strobeAnimation(float speed, float intensity) {
int flashSpeed = 100 - speed * 80; // 速度越高 = 闪烁越快
if (millis() % flashSpeed < flashSpeed / 2) {
// 闪亮 - 从派对颜色中随机选择
int colorIndex = random(0, NUM_PARTY_COLORS);
uint32_t color = partyColors[colorIndex];
for(int i = 0; i < strip.numPixels(); i++) {
strip.setPixelColor(i, color);
}
} else {
// 闪灭
for(int i = 0; i < strip.numPixels(); i++) {
strip.setPixelColor(i, strip.Color(0, 0, 0));
}
}
strip.show();
}
// 火焰效果模拟
void fireAnimation(float speed, float intensity) {
int cooling = 55 + (1.0 - speed) * 100; // 火焰冷却速度
int sparking = 120 * speed; // 新火花的几率
// 每个LED的温度值数组
static byte heat[LED_COUNT];
// 步骤1. 冷却每个像素
for(int i = 0; i < strip.numPixels(); i++) {
int cooldown = random(0, ((cooling * 10) / strip.numPixels()) + 2);
if(cooldown > heat[i]) {
heat[i] = 0;
} else {
heat[i] = heat[i] - cooldown;
}
}
// 步骤2. 热量上升 - 向上移动热量
for(int i = strip.numPixels() - 1; i >= 2; i--) {
heat[i] = (heat[i - 1] + heat[i - 2] + heat[i - 3]) / 3;
}
// 步骤3. 随机点燃新火花
if(random(255) < sparking) {
int y = random(strip.numPixels() / 3); // 火花出现在底部
heat[y] = heat[y] + random(160, 255); // 随机强度
// 防止溢出
if(heat[y] > 255) heat[y] = 255;
}
// 步骤4. 将热量转换为LED颜色并设置像素
for(int i = 0; i < strip.numPixels(); i++) {
int pixelHeat = (int)(heat[i] * intensity);
if(pixelHeat > 255) pixelHeat = 255;
uint32_t color = HeatColor((byte)pixelHeat);
strip.setPixelColor(i, color);
}
strip.show();
}
// 随机闪烁效果
void sparkleAnimation(float speed, float intensity) {
// 淡化现有像素
fadeToBlack(90);
// 基于速度添加新的随机闪烁
int numSparkles = 1 + (speed * 4); // 每帧1-5个新闪烁
for(int i = 0; i < numSparkles; i++) {
int pos = random(strip.numPixels());
int hue = random(256); // 随机颜色
strip.setPixelColor(pos, Wheel(hue));
}
strip.show();
}
// 创建彩虹颜色的辅助函数
uint32_t Wheel(byte WheelPos) {
WheelPos = 255 - WheelPos;
if(WheelPos < 85) {
return strip.Color(255 - WheelPos * 3, 0, WheelPos * 3);
}
if(WheelPos < 170) {
WheelPos -= 85;
return strip.Color(0, WheelPos * 3, 255 - WheelPos * 3);
}
WheelPos -= 170;
return strip.Color(WheelPos * 3, 255 - WheelPos * 3, 0);
}
// 将热值（0-255）转换为RGB颜色，用于火焰效果
uint32_t HeatColor(byte temperature) {
// 将'热量'从0-255缩放到0-191
byte t192 = round((temperature/255.0) * 191);
// 计算渐变
byte heatramp = t192 & 0x3F; // 0..63
heatramp <<= 2; // 缩放到0..252
// 确定我们在光谱的哪一部分:
if( t192 > 0x80) { // 最热
return strip.Color(255, 255, heatramp);
} else if( t192 > 0x40 ) { // 中等
return strip.Color(255, heatramp, 0);
} else { // 最冷
return strip.Color(heatramp, 0, 0);
}
}
// 将所有像素淡化到黑色，按特定百分比
void fadeToBlack(byte fadeValue) {
for(int i = 0; i < strip.numPixels(); i++) {
uint32_t oldColor = strip.getPixelColor(i);
uint8_t r = ((oldColor >> 16) & 0xFF) * fadeValue / 100;
uint8_t g = ((oldColor >> 8) & 0xFF) * fadeValue / 100;
uint8_t b = (oldColor & 0xFF) * fadeValue / 100;
strip.setPixelColor(i, strip.Color(r, g, b));
}
}六、代码详细解析
1. 初始化与配置
初始化部分负责设置所有硬件组件并准备系统运行：
void setup() {
Serial.begin(115200); // 调试串口
radarSerial.begin(115200); // 雷达串口
Wire.begin(D2, D1); // I2C总线
display.begin(SSD1306_SWITCHCAPVCC, 0x3C); // OLED显示屏
strip.begin(); // LED灯带
}系统在启动时会执行一个彩虹动画，这既可以测试LED灯带功能，也能提供良好的视觉反馈表明系统已启动。
2. 主循环结构
主循环被设计为三个主要任务：
void loop() {
unsigned long currentTime = millis();
readRadarData(); // 任务1: 读取雷达数据
// 任务2: 更新OLED显示（每250ms）
if (currentTime - lastDisplayUpdate >= DISPLAY_UPDATE_INTERVAL) {
updateDisplay();
lastDisplayUpdate = currentTime;
}
// 任务3: 更新LED动画（每25ms）
if (currentTime - lastLedUpdate >= LED_UPDATE_INTERVAL) {
updateLEDs(currentTime);
lastLedUpdate = currentTime;
}
}这种结构采用了非阻塞设计，避免使用delay()函数导致系统无响应。每个任务只在特定时间间隔执行，确保系统可以流畅处理多项任务。
3. 雷达数据处理
数据处理由两个主要函数完成：
1.readRadarData() - 从串口读取原始数据
2.parseRadarData() - 解析数据提取速度和信号强度
解析函数通过寻找特定字符串模式（"v="和"str="）来提取相关信息：
void parseRadarData(String data) {
int vPos = data.indexOf("v=");
int strPos = data.indexOf("str=");
if (vPos > 0 && strPos > 0) {
String velocityStr = data.substring(vPos + 2, strPos - 2);
radarData.velocity = velocityStr.toFloat();
String signalStr = data.substring(strPos + 4);
radarData.signal = signalStr.toInt();
radarData.presence = (radarData.signal > 0);
radarData.lastUpdateTime = millis();
}
}系统还包含超时检测机制，如果3秒内未收到新数据，会自动将存在状态设为false：
if (millis() - radarData.lastUpdateTime > 3000) {
if (radarData.presence) {
radarData.presence = false;
radarData.velocity = 0.0;
radarData.signal = 0;
newDataReceived = true;
}
}4. 动画系统分析
本项目最大的亮点之一是基于检测状态的动态LED动画系统，共有6种不同风格：
彩虹动画(Rainbow) - 循环显示彩虹色谱
脉冲动画(Pulse) - 同步呼吸灯效果
彗星动画(Comet) - 带尾迹的移动光点
频闪动画(Strobe) - 随机颜色闪烁
火焰动画(Fire) - 模拟真实火焰效果
闪烁动画(Sparkle) - 随机像素闪烁
每种动画都接收两个参数：
speed - 基于检测到的运动速度
intensity - 基于信号强度
这使得动画不仅能指示存在检测，还能反映移动速度和信号质量，提供更丰富的视觉反馈。
5. 火焰效果算法详解
火焰效果是最复杂的动画之一，它使用热传递模型模拟真实火焰：
void fireAnimation(float speed, float intensity) {
int cooling = 55 + (1.0 - speed) * 100; // 火焰冷却速度
int sparking = 120 * speed; // 新火花的几率
static byte heat[LED_COUNT]; // 热量数组
// 步骤1. 冷却每个像素
for(int i = 0; i < strip.numPixels(); i++) {
int cooldown = random(0, ((cooling * 10) / strip.numPixels()) + 2);
if(cooldown > heat[i]) heat[i] = 0;
else heat[i] = heat[i] - cooldown;
}
// 步骤2. 热量上升模拟
for(int i = strip.numPixels() - 1; i >= 2; i--) {
heat[i] = (heat[i - 1] + heat[i - 2] + heat[i - 3]) / 3;
}
// 步骤3. 随机点燃新火花
if(random(255) < sparking) {
int y = random(strip.numPixels() / 3); // 底部
heat[y] = heat[y] + random(160, 255);
if(heat[y] > 255) heat[y] = 255;
}
// 步骤4. 将热量转换为LED颜色
for(int i = 0; i < strip.numPixels(); i++) {
int pixelHeat = (int)(heat[i] * intensity);
if(pixelHeat > 255) pixelHeat = 255;
strip.setPixelColor(i, HeatColor((byte)pixelHeat));
}
}该算法通过四个步骤模拟火焰物理特性：
1- 随机冷却 - 模拟热量自然散失
2- 热量传递 - 模拟热量上升
3-火花生成 - 模拟新火源产生
4-颜色映射 - 将热量转换为从红到黄的颜色
七、系统配置与调试
必要库文件
使用Arduino IDE开发此项目需安装以下库：
Adafruit_GFX - 图形库（v1.10.0+）
Adafruit_SSD1306 - OLED驱动（v2.4.0+）
Adafruit_NeoPixel - LED控制（v1.7.0+）
SoftwareSerial - 软串口（Arduino内置）
可通过Arduino IDE的库管理器安装这些库：工具 -> 管理库
开发板配置
1、安装ESP8266开发板支持：
文件 -> 首选项
添加开发板管理器URL: http://arduino.esp8266.com/stable/package_esp8266com_index.json
工具 -> 开发板 -> 开发板管理器 -> 搜索"ESP8266"并安装

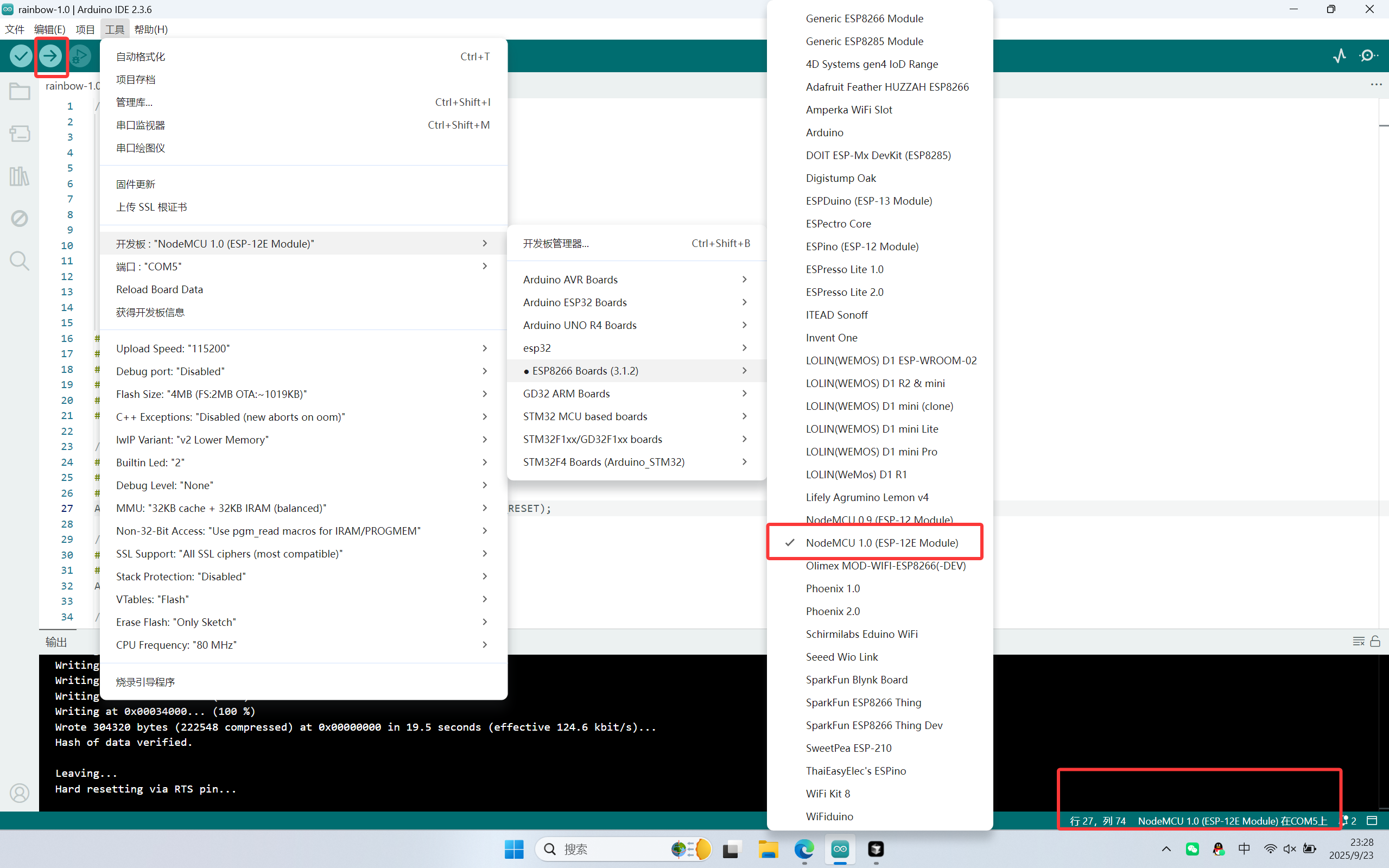

2、选择合适的开发板设置：
开发板: "NodeMCU 1.0 (ESP-12E Module)"
CPU频率: 80 MHz
Flash大小: 4M (1M SPIFFS)
上传速度: 115200
端口: 选择连接ESP8266的COM端
烧录方法
1、连接硬件：
使用Micro USB线连接ESP8266和电脑
确保驱动程序已正确安装（Windows可能需要CH340/CP210x驱动）
2、代码上传：
在Arduino IDE中打开完整代码
选择正确的端口和开发板设置
点击"上传"按钮（箭头图标）
等待编译和上传完成（约30-60秒）
3、验证上传：
上传完成后，ESP8266会自动重启
观察OLED显示屏是否显示启动信息
LED灯带应执行启动彩虹动画
实物运行图片
参数调整
系统有多个可调参数，可根据实际需求进行修改：
1、显示刷新率
const unsigned long DISPLAY_UPDATE_INTERVAL = 250; // 默认250ms2、LED动画速度：
const unsigned long LED_UPDATE_INTERVAL = 25; // 默认25ms3、动画模式自动切换时间：
const unsigned long MODE_CHANGE_INTERVAL = 5000; // 默认5000ms4、无人检测超时时间：
if (millis() - radarData.lastUpdateTime > 3000) // 默认3000ms八、实际应用场景
智能家居集成
本系统可作为智能家居的关键组件，与其他系统集成：
1、照明控制：
当雷达检测到人员进入房间时自动开灯
根据移动速度调整灯光亮度或色温
无人状态下自动关闭照明节能
2、安全监控：
在无人应在场的区域检测到移动时触发报警
记录移动速度和信号强度数据，分析异常模式
结合摄像头系统进行二次确认
3、环境控制：
根据人员存在情况调整空调、新风系统
提高能源利用效率，降低能耗
商业应用
1、客流分析：
安装在零售店入口，统计客流量和移动模式
分析顾客在特定区域的停留时间
2、互动展示：
博物馆或展览会的互动装置
根据观众移动触发不同展示内容
3、节能管理：
办公楼智能照明和空调控制
会议室使用状态监测
拓展功能
1、WiFi连接：利用ESP8266的WiFi功能，可添加以下扩展：
#include <ESP8266WiFi.h>
#include <ESP8266WebServer.h>
const char* ssid = "YourWiFiName";
const char* password = "YourWiFiPassword";
ESP8266WebServer server(80);
void setup() {
// 现有代码...
// 添加WiFi连接
WiFi.begin(ssid, password);
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
// 设置Web服务器路由
server.on("/", handleRoot);
server.on("/data", handleData);
server.begin();
}
void loop() {
// 现有代码...
server.handleClient();
}
// Web页面和API
void handleRoot() {
String html = "<!DOCTYPE html><html><head>";
html += "<title>雷达检测系统</title></head><body>";
html += "<h1>雷达检测状态</h1>";
html += "<p>状态: " + String(radarData.presence ? "检测到" : "无检测") + "</p>";
html += "<p>速度: " + String(radarData.velocity) + " km/h</p>";
html += "<p>信号强度: " + String(radarData.signal) + "</p>";
html += "<script>setTimeout(function(){location.reload()},1000);</script>";
html += "</body></html>";
server.send(200, "text/html", html);
}
void handleData() {
String json = "{\"presence\":" + String(radarData.presence ? "true" : "false");
json += ",\"velocity\":" + String(radarData.velocity);
json += ",\"signal\":" + String(radarData.signal) + "}";
server.send(200, "application/json", json);
}2、MQTT集成：将检测数据发布到MQTT服务器，实现与智能家居平台的集成：
#include <PubSubClient.h>
WiFiClient espClient;
PubSubClient client(espClient);
void setup() {
// 现有代码...
client.setServer("mqtt.yourdomain.com", 1883);
client.connect("ESP8266Radar", "username", "password");
}
void publishData() {
String payload = "{\"presence\":" + String(radarData.presence ? "true" : "false");
payload += ",\"velocity\":" + String(radarData.velocity);
payload += ",\"signal\":" + String(radarData.signal) + "}";
client.publish("home/radar", payload.c_str());
}
九、故障排除与解决方案
常见问题
1、无雷达数据
现象：OLED显示无数据，LED显示待机模式
原因：雷达传感器连接问题或通信失败
解决方法：
检查TX/RX连接是否正确（雷达TX→ESP8266 D5，雷达RX→ESP8266 D6）
确认波特率设置正确（115200）
检查电源电压是否稳定在5V
2、OLED显示异常
现象：OLED不显示或显示混乱
原因：I2C连接问题或地址设置错误
解决方法：
检查I2C连接（SDA→D2, SCL→D1）
确认OLED I2C地址（常见为0x3C或0x3D）
验证I2C总线：
void scanI2C() {
byte error, address;
int nDevices = 0;
for(address = 1; address < 127; address++ ) {
Wire.beginTransmission(address);
error = Wire.endTransmission();
if (error == 0) {
Serial.print("I2C设备找到，地址: 0x");
if (address<16) Serial.print("0");
Serial.println(address,HEX);
nDevices++;
}
}
if (nDevices == 0)
Serial.println("未找到I2C设备");
}3、LED灯带不工作
现象：LED灯带不亮或闪烁不稳定
原因：电源不足或数据线连接问题
解决方法：
提供独立5V电源给LED灯带
确认数据线连接正确（DO→D4）
添加300-500Ω电阻在数据线上减少干扰
检查代码中LED_PIN和LED_COUNT设置是否正确
4、系统不稳定
现象：系统随机重启或死机
原因：电源不稳定或内存溢出
解决方法：
使用稳定电源（推荐5V/2A以上）
减少字符串操作，避免内存碎片化
添加看门狗定时器：
ESP.wdtDisable(); // 关闭默认看门狗
ESP.wdtEnable(WDTO_8S); // 设置8秒超时调试技巧
1、串口监视器
设置波特率115200观察系统输出信息
查看雷达数据原始内容和解析结果
2、测试模式
添加测试开关模拟雷达数据：
#define TEST_MODE false // 设为true启用测试模式
void simulateRadarData() {
if (TEST_MODE) {
radarData.presence = true;
radarData.velocity = random(10, 50) / 10.0;
radarData.signal = random(30, 100);
radarData.lastUpdateTime = millis();
}
}逐模块测试
分别测试OLED、LED灯带和雷达模块
使用简化代码隔离问题
十、总结与未来展望
项目总结
本项目成功实现了基于ESP8266和CEM5826-M11毫米波雷达传感器的动态检测系统，具有以下特点：
高效检测：利用24GHz毫米波技术实现穿透性检测
可视化反馈：OLED显示检测数据，LED灯带提供动态视觉效果
多样化视觉效果：六种不同动画模式根据检测状态自动切换
实时数据处理：解析雷达传感器数据，提取速度和信号强度信息
非阻塞设计：使用时间调度而非delay()，确保系统响应性
未来改进方向
1、算法优化：
实现移动方向检测（接近/远离）
添加人数估计算法
优化信号处理，减少误检率
2、硬件升级：
使用ESP32替代ESP8266，获得更强处理能力和蓝牙功能
添加继电器模块直接控制家电
集成温湿度传感器，实现更全面的环境监控
3、软件扩展：
开发手机APP远程监控和控制
实现历史数据记录和分析
与主流智能家居平台（如HomeAssistant、Apple HomeKit等）集成
4、能耗优化：
实现低功耗模式，延长电池供电时间
智能调整雷达工作频率，根据使用场景节能
结语
毫米波雷达技术为智能家居和存在检测提供了一种可靠、高效的解决方案。本项目展示了如何将这一技术与微控制器和视觉反馈相结合，创建功能丰富的动态检测系统。随着物联网技术的不断发展，这类系统将在智能家居、安防监控、能源管理等领域发挥越来越重要的作用。
通过本文提供的详细代码和指南，读者可以轻松复制这一项目，并根据自己的需求进行定制和扩展，开启智能检测的新可能。
参考资料
1.CEM5826-M11毫米波雷达传感器数据手册
2.ESP8266 NodeMCU官方文档
3.Adafruit NeoPixel库使用指南
4.Adafruit SSD1306 OLED显示屏使用指南
5.Arduino IDE ESP8266开发环境配置
