在 https://www.gd32mcu.com/cn/download/7?kw=GD32VW5 或者 https://s.iceasy.com/n701m0 中下载资料。

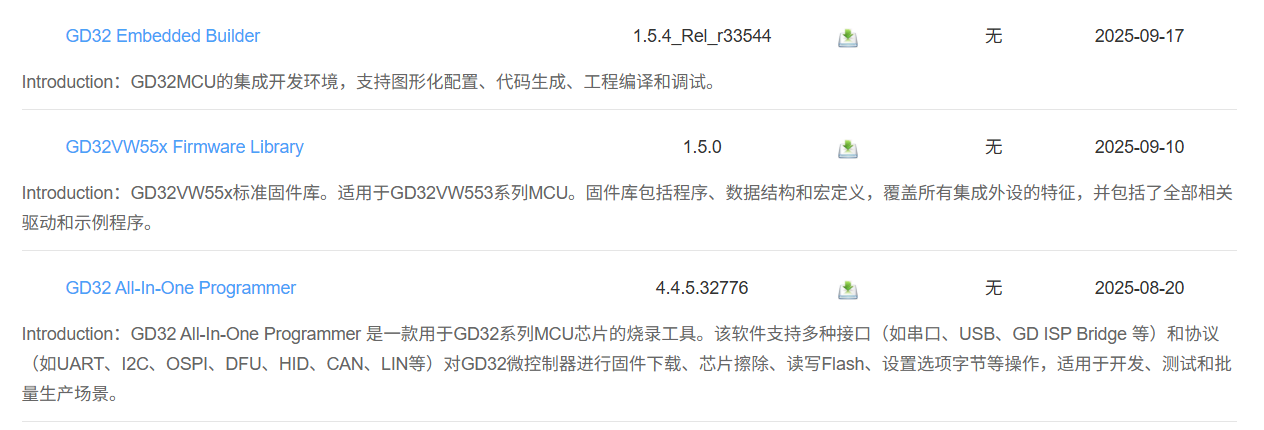

图中的第一个和第三个需要下载。下载好第一个后打开

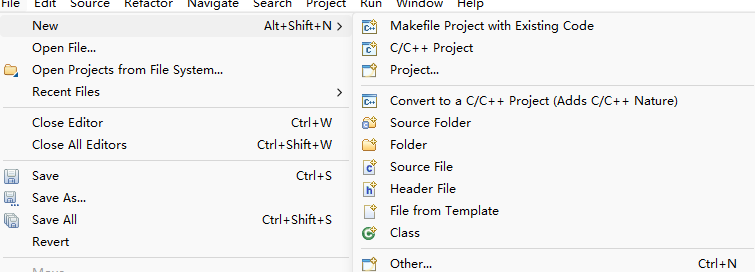

选择c/C++

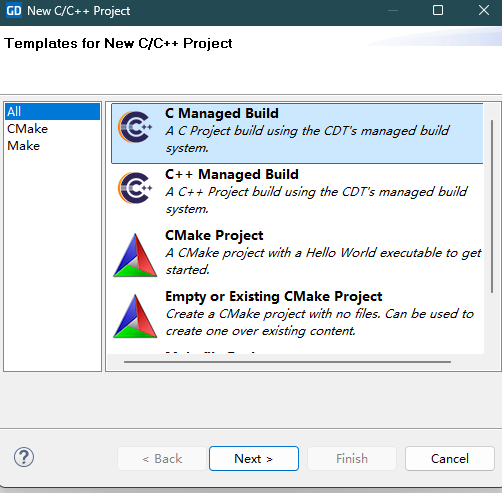

选择c点击next

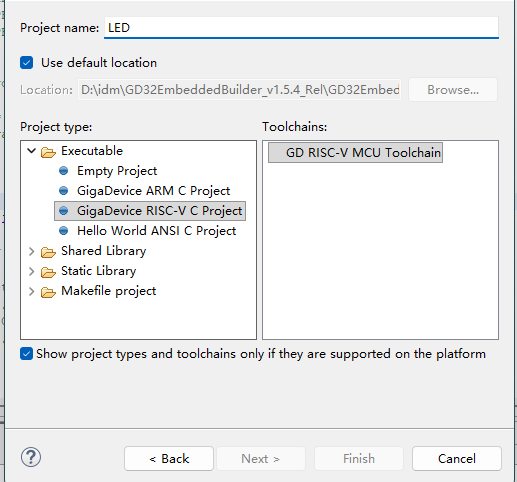

上面填写项目名称，选择GigaDevice RISC-V 中的 GDrise-V然后next

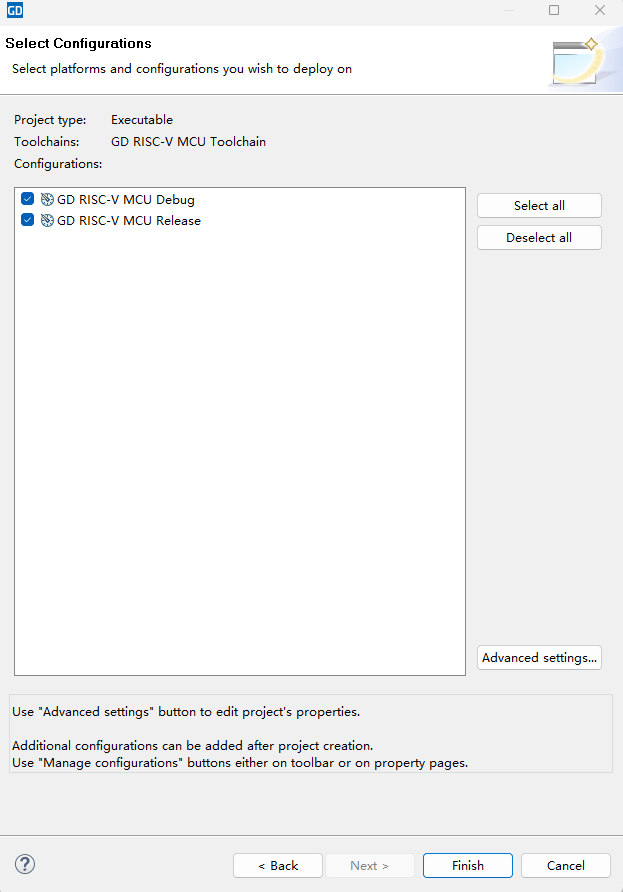

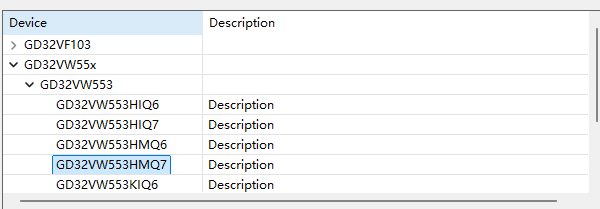

选择如图next
选择finish创建完成，创建完成后会生成一个点亮LED的代码。

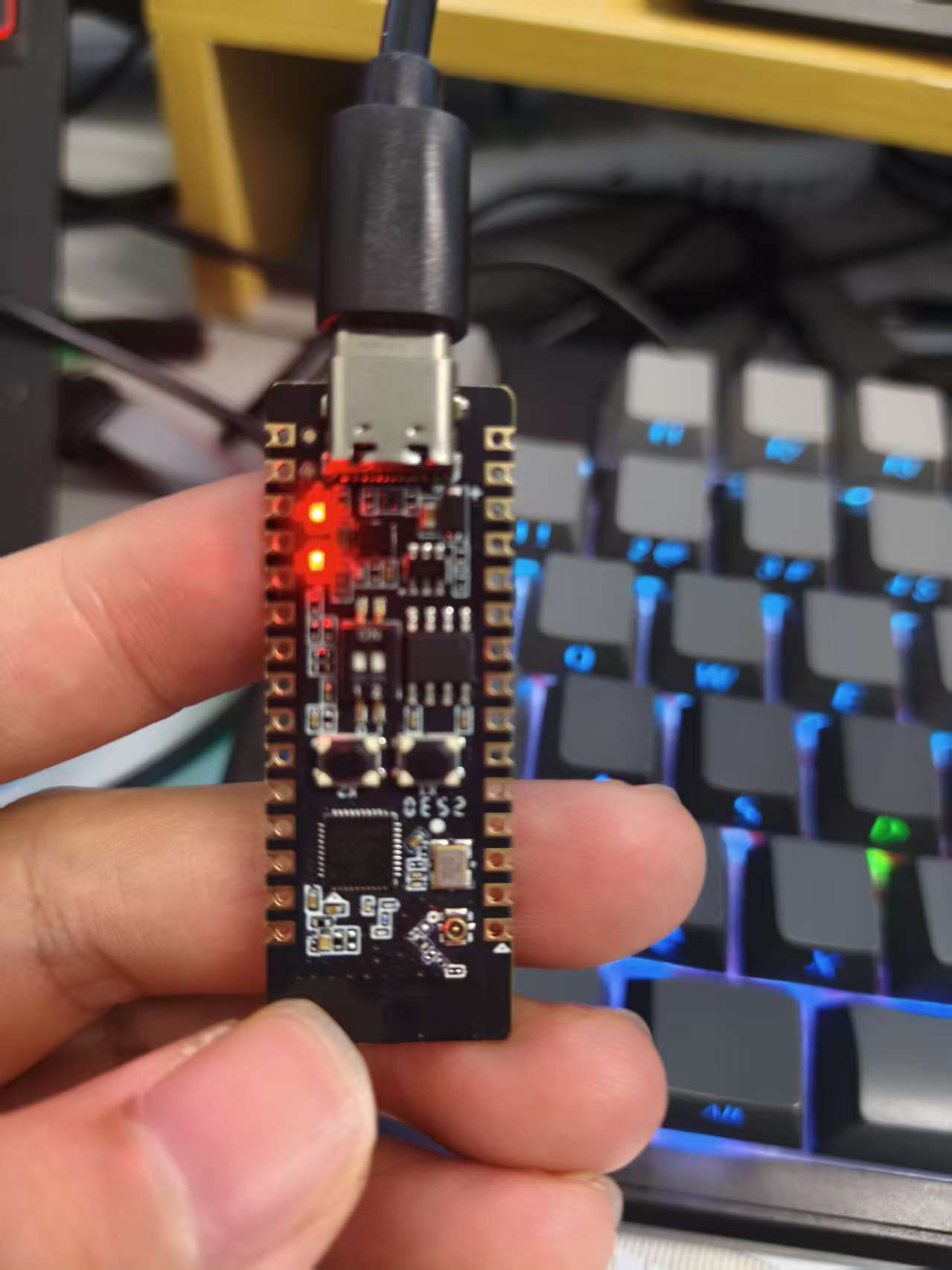

可以看见开发板自带两个LED，一个检测是否上电，一个可以通过GD32进行控制。
可以看到D5由PB2进行控制。

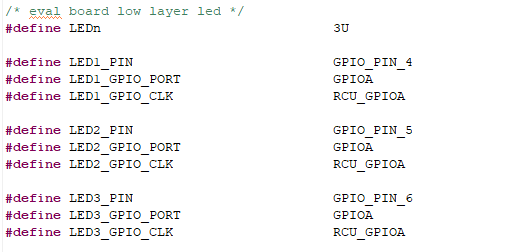

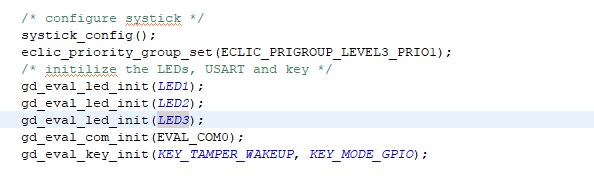

按住ctrl点击LED3，跳转到对LED3的宏定义。

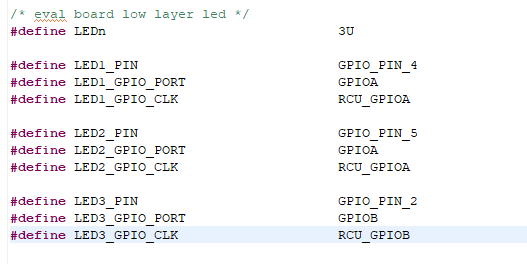

选择一个进行改造为PB2控制，

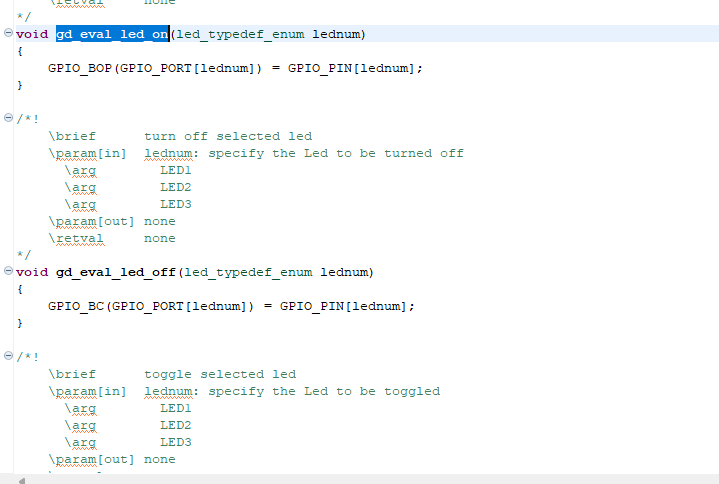

查看头文件，已经自带了LED的开关函数
将这几行代码写在while中
点击进行编译
没有错误以及警告后进行下一步

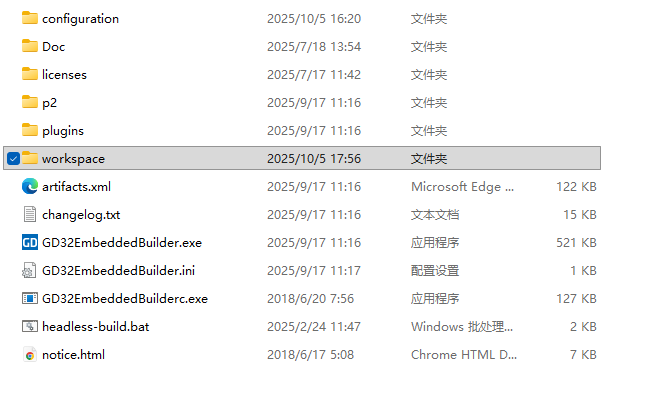

打开文件保存的位置。如果保持默认则在workspace
找到你保存文件名在GD RISC-V MCU Debug中
可以找到bin后缀的文件。
使用之前下载好的GD32 ALLINONE 工具
首先先将开发板上的编码器上1和2中将1打开到on，。
接着连接到电脑上

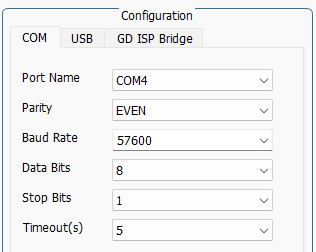

在第一行这里选择你的设备。可以在设备管理器中进行查询
选择正确后，点击connet 下面会变成灰色，如果没有反应，可以按一下右侧的复位按键。

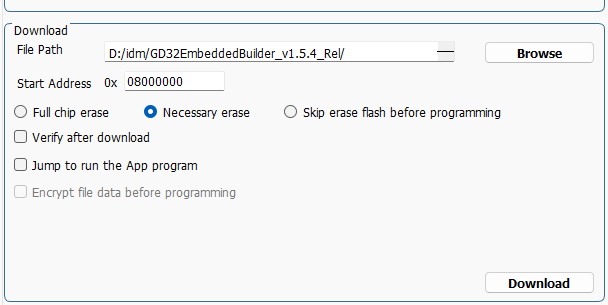

在browse后找到上面介绍过的的bin文件进行选择，然后选择download进行下载。下载结束后，将编码器进行复位变为off。然后点击右侧的复位按键，可以看见LED在进行闪烁。将pdf文件改为zip，解压后可以查看代码
