一、USART 简介

在嵌入式开发中，串口通信（通常指 USART）是我们调试程序、与上位机或其他设备交互的重要手段。今天我们就来详细讲解如何在 G0001 单片机上初始化 USART 接口，实现基本的串口通信功能。

二、硬件连接

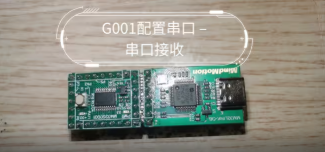

以我们G0001开发板为例，板载的DAP自带的串口和我们的芯片串口已经连接好了

• TX：PA3
• RX：PA12

三、初始化步骤

1. 使能时钟

	RCC_APB1PeriphClockCmd(RCC_APB1ENR_UART1,ENABLE);
	RCC_AHBPeriphClockCmd(RCC_AHBENR_GPIOA,ENABLE);

2. 配置 GPIO 引脚为复用推挽输出（TX）和浮空输入（RX）

	GPIO_Init_structure.GPIO_Mode=GPIO_Mode_FLOATING;
	GPIO_Init_structure.GPIO_Pin=GPIO_Pin_3;
	GPIO_Init_structure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_Init_structure);

	GPIO_Init_structure.GPIO_Mode=GPIO_Mode_AF_PP;
	GPIO_Init_structure.GPIO_Pin=GPIO_Pin_12;
	GPIO_Init_structure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_Init_structure);


由于PA2和PA13默认功能为普通的GPIO ，所以为了使串口能正常使用还需要开启对应的功能。

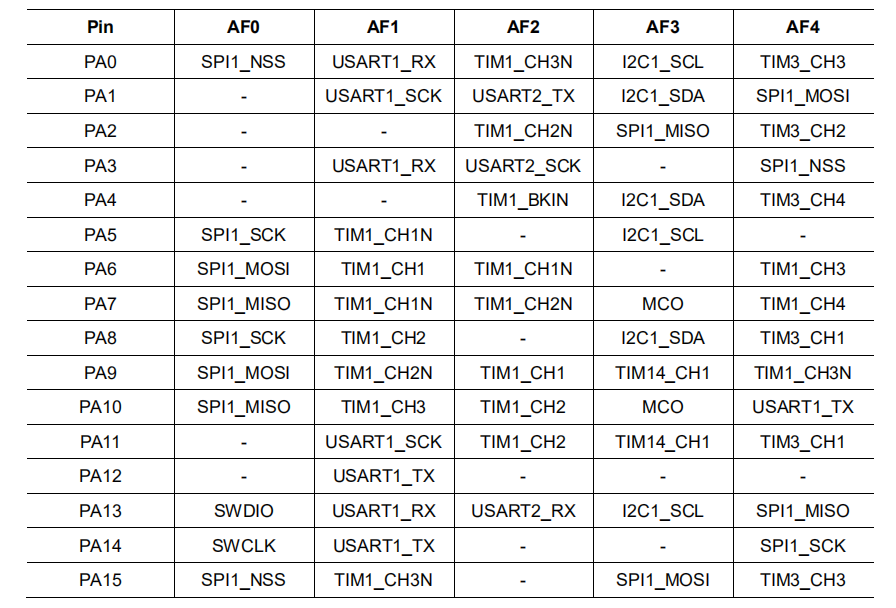

通过阅读引脚复用表可知，USART功能被挂载在AF1上，所以我们需要

	GPIO_PinAFConfig(GPIOA,GPIO_PinSource3,GPIO_AF_1);
	GPIO_PinAFConfig(GPIOA,GPIO_PinSource12,GPIO_AF_1);

3. 配置 USART 参数（波特率 = 115200，8N1）

	UART1_Init_Structure.USART_BaudRate=115200;
	UART1_Init_Structure.USART_HardwareFlowControl=USART_HardwareFlowControl_None;
	UART1_Init_Structure.USART_Mode=USART_Mode_Rx|USART_Mode_Tx;
	UART1_Init_Structure.USART_Parity=USART_Parity_No;
	UART1_Init_Structure.USART_StopBits=USART_StopBits_1;
	UART1_Init_Structure.USART_WordLength=USART_WordLength_8b;
	USART_Init(USART1,&UART1_Init_Structure);

	USART_Cmd(USART1,ENABLE);

四、发送函数示例

为了方便使用，我们再把，串口重定向到printf，不然每次发送都需要使用USART_SendData(USART_TypeDef *usart, uint16_t data)这个函数。

int fputc(int ch, FILE *f)
{
    USART_SendData(USART1, (uint8_t)ch);

    while (RESET == USART_GetFlagStatus(USART1, USART_FLAG_TC))
    {
    }

    return (ch);
}

这样我们就将串口定向到printf

int main(void)
{

	uart_init();

	printf("=======ICEasy=======");
	printf("\r\nBOARD : Mini-G0001");


    while (1)
    {
      printf("\r\nMCU : MM32G0001A1T");

    }
}

五、测试结果

六、结语

通过以上步骤，我们就在 G0001单片机上成功初始化了 USART 串口，并能发送数据。这是嵌入式开发的第一步，也是最重要的调试工具之一。

后续我们可以扩展：

• 接收中断处理
• 与上位机通信协议（如 Modbus、自定义帧）
