FTHR-G0001开发板LED点灯实战：基于MM32G0001微控制器的KEIL开发指南

分享作者：XIUYUAN

作者昵称：XIUYUAN

评测品牌：灵动微电子

评测型号：FTHR-G0001

发布时间：2025-10-13 11:41:06

7 1

视频链接

【FTHR-G0001开发板点灯-哔哩哔哩】 https://b23.tv/AelLBl4

前言

FTHR-G0001是一款基于MM32G0001微控制器的高性能开发板，凭借其低功耗、高集成度的特点，在物联网和嵌入式应用中备受青睐。本文将详细介绍如何在KEIL开发环境中实现LED点灯功能，这是嵌入式开发的经典入门项目，也是验证开发环境和硬件平台的重要步骤。

开源口碑分享内容

引言

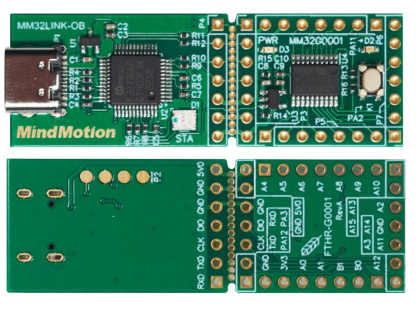

FTHR-G0001开发板外观图

硬件平台介绍

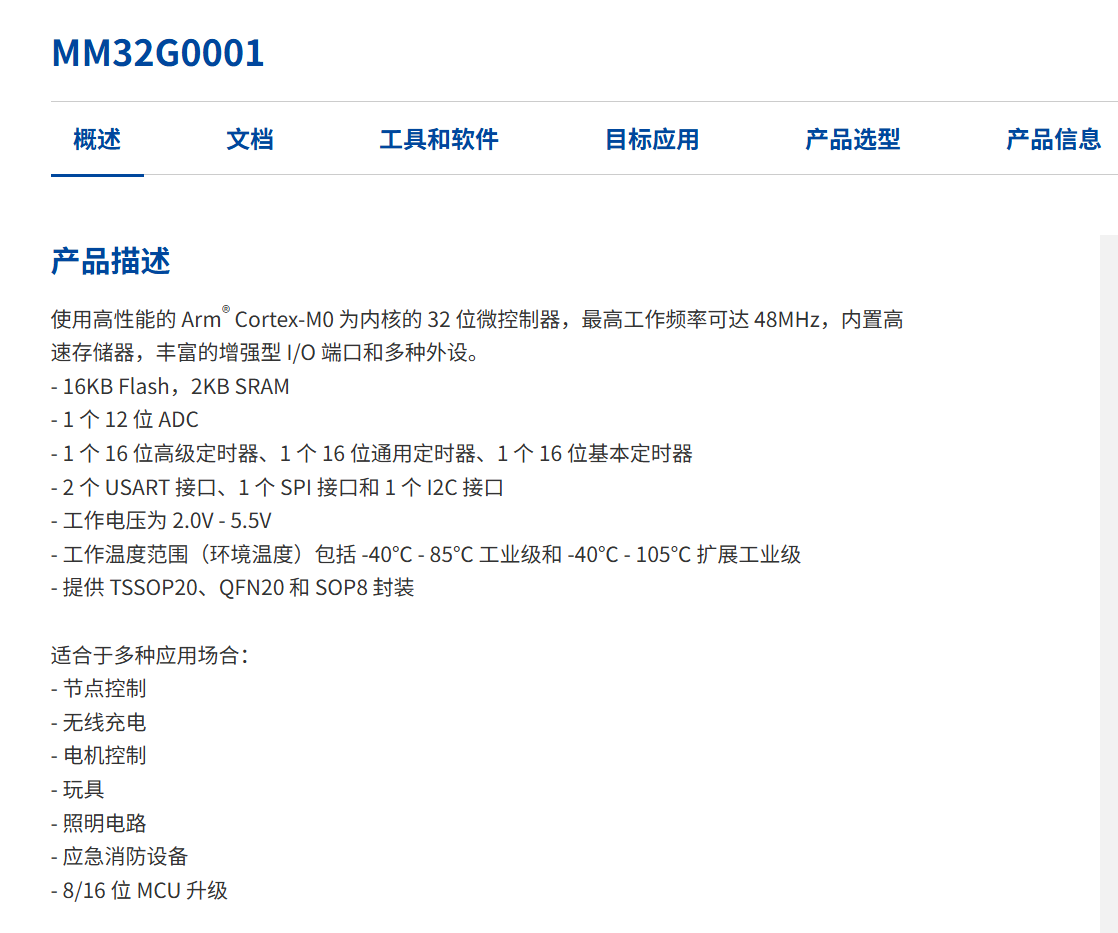

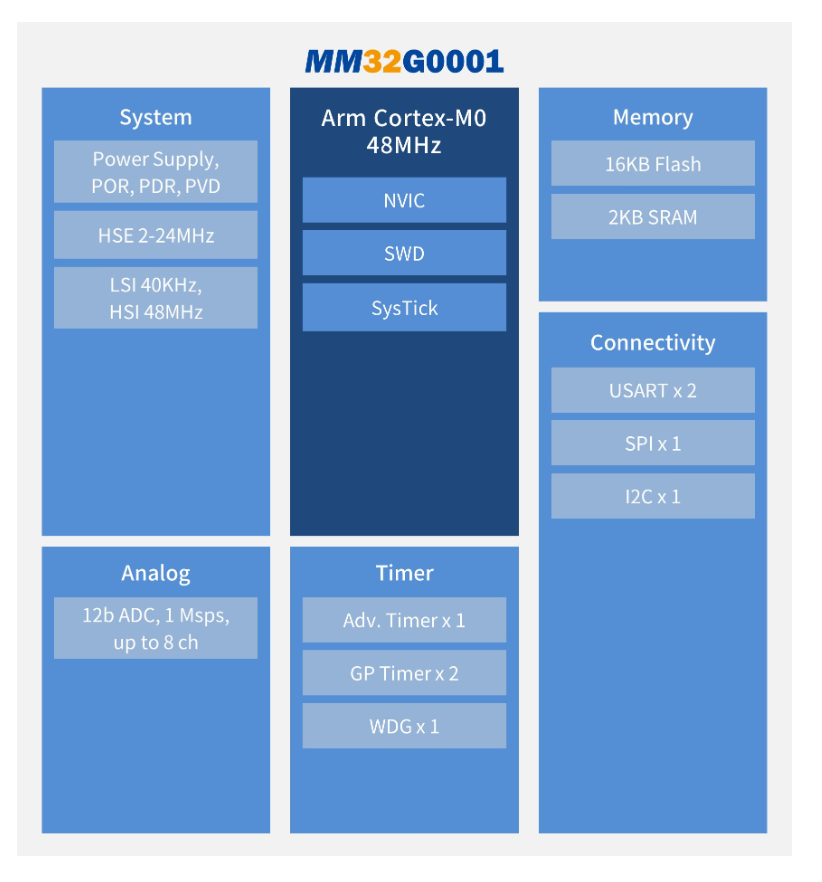

MM32G0001微控制器特性

处理器内核：ARM Cortex-M0+

工作频率：最高48MHz

存储容量：32KB Flash + 4KB SRAM

GPIO接口：多达32个可编程I/O引脚

封装形式：LQFP48/QFN32等多种封装选择

工作电压：2.0V-5.5V宽电压范围

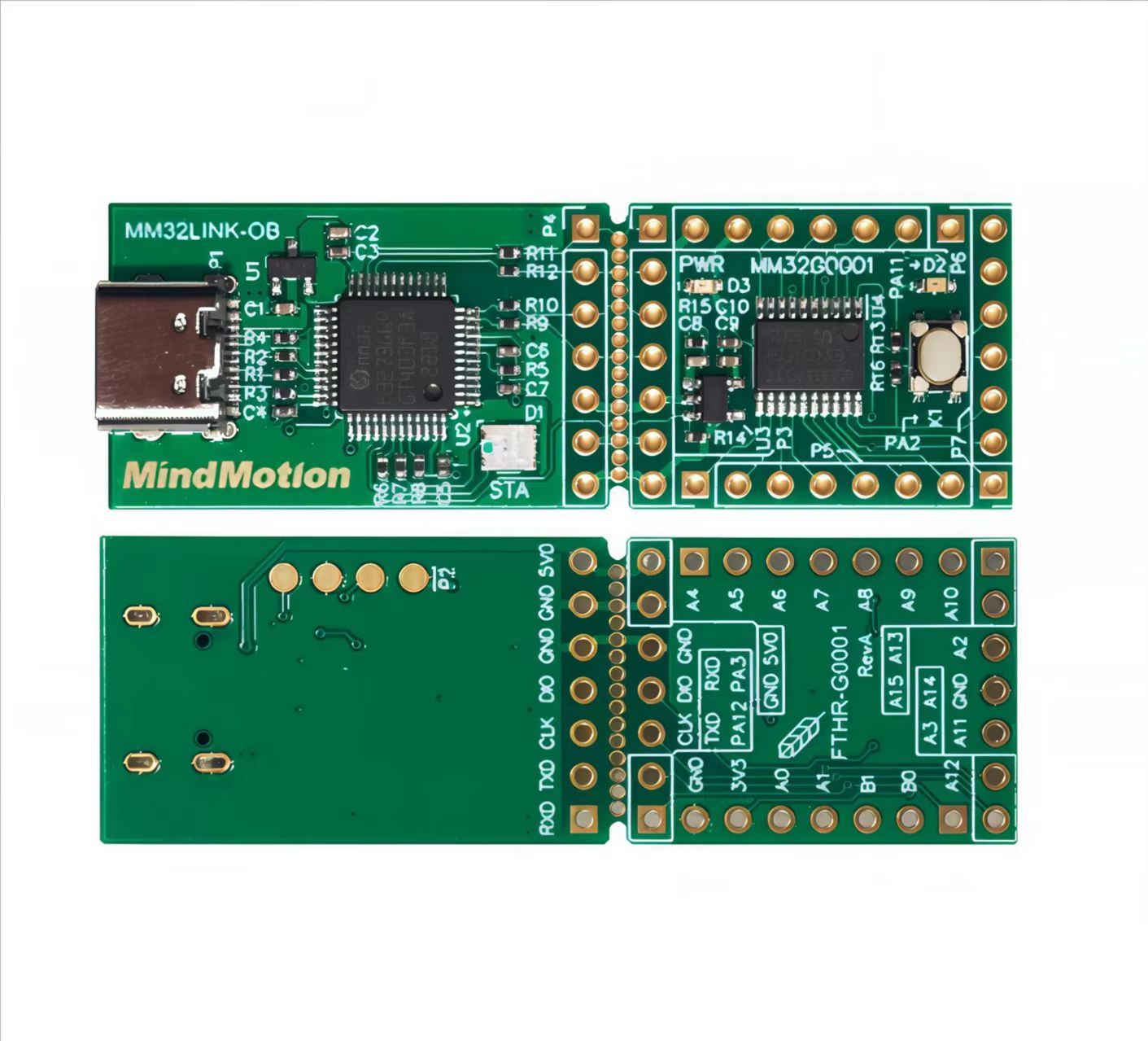

FTHR-G0001开发板布局

开发板集成了电源管理、调试接口、用户LED、按键等外设，为快速原型开发提供了完整的解决方案。

开发环境搭建

KEIL MDK配置

1. 安装KEIL MDK-ARM：推荐使用5.25及以上版本

2. 添加器件支持包：安装MindMotion MM32G0001 DFP

3. 调试器配置：支持ST-Link、J-Link等多种调试器

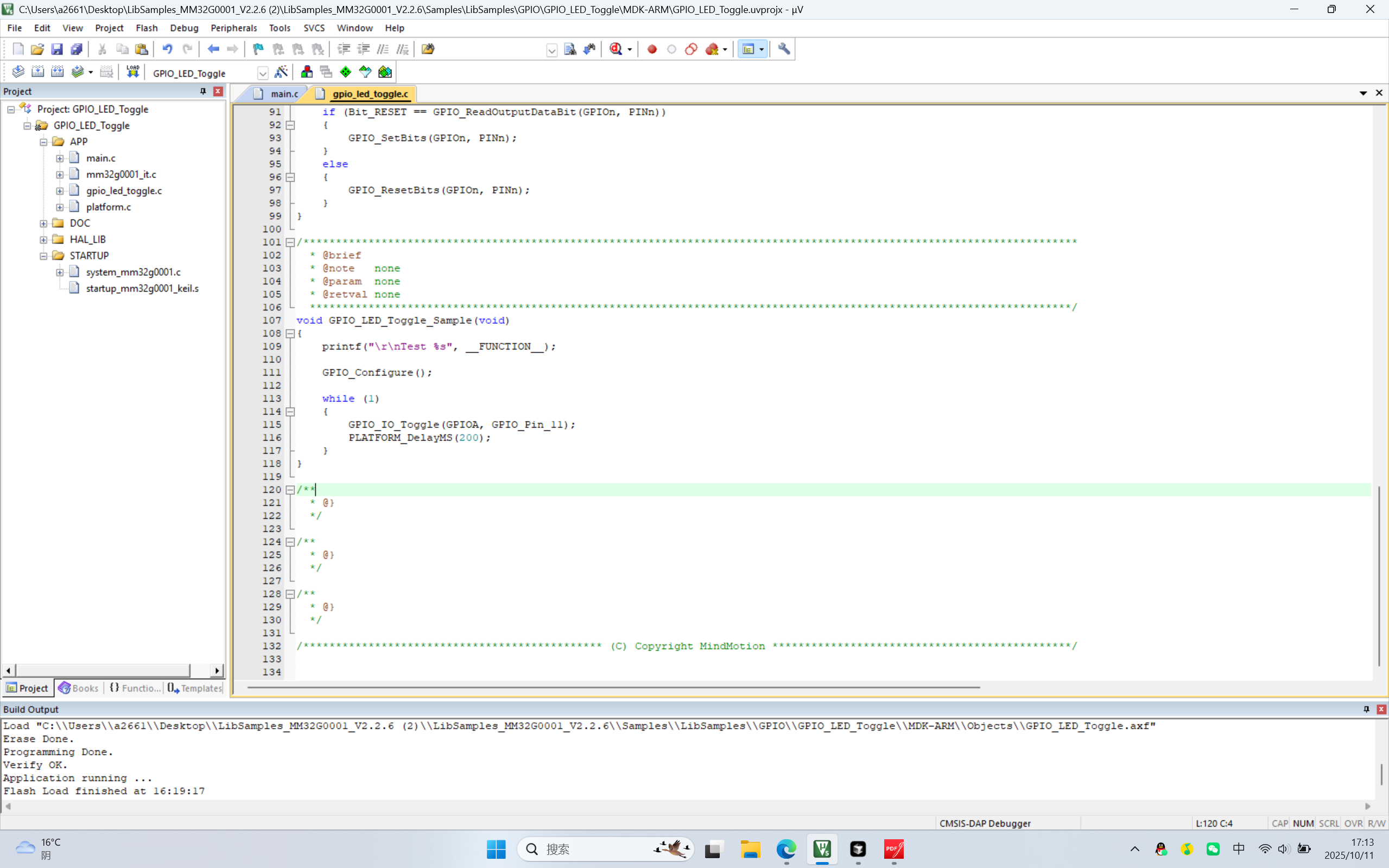

KEIL环境配置截图

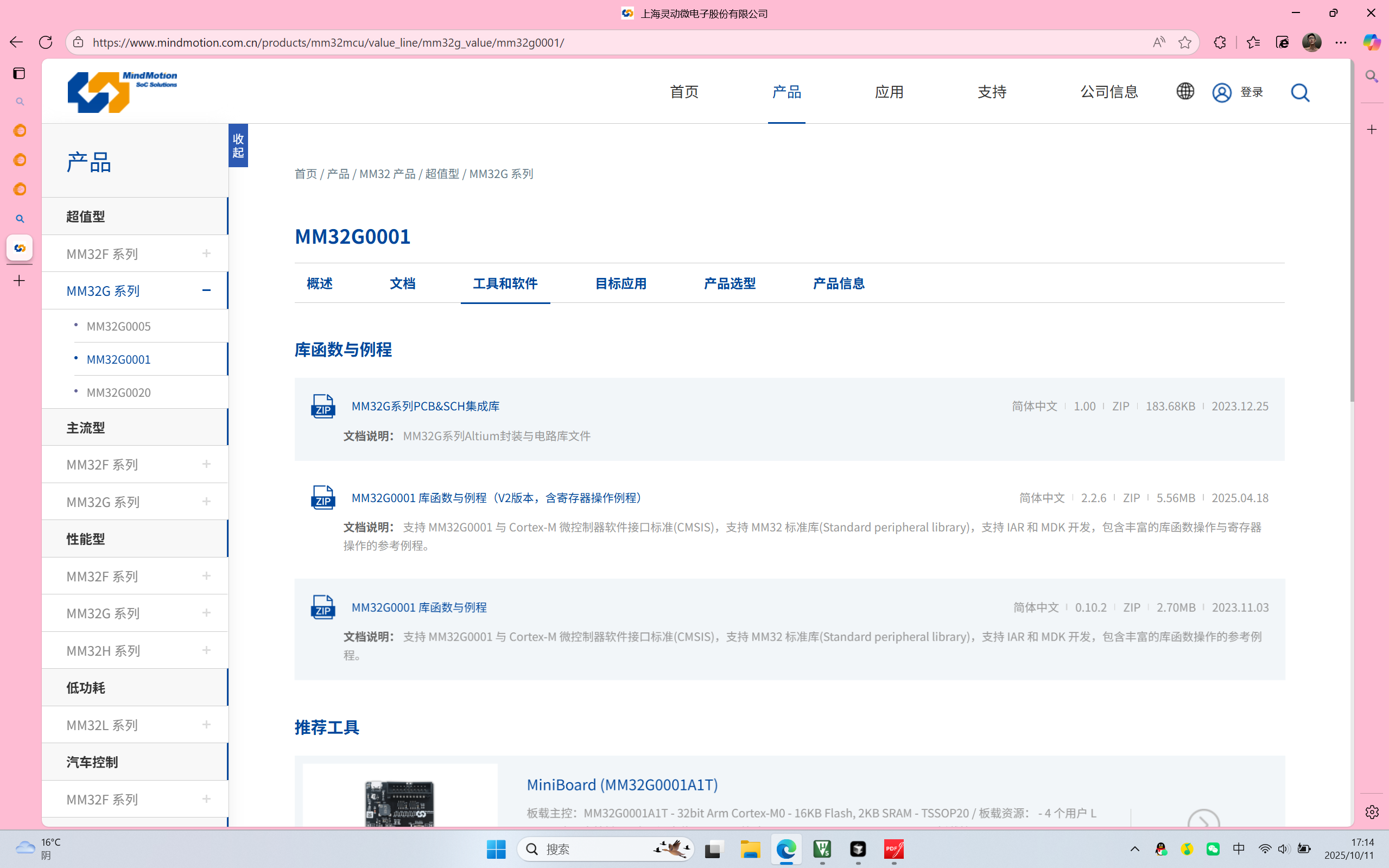

具体详细的环境配置请参考开源社区： https://www.iceasy.com/review/list?keyword=FTHR-G0001

项目工程分析

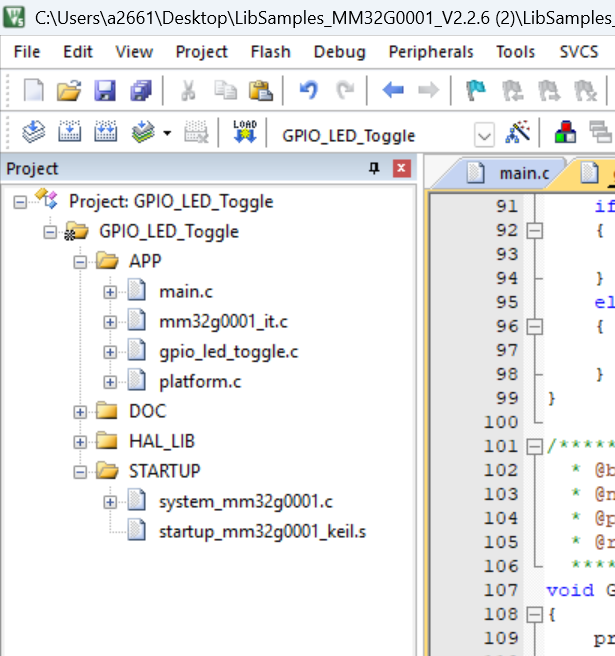

工程文件结构

基于提供的项目截图，工程采用了标准的分层架构：

GPIO_LED_Toggle/
├── APP/
│   ├── main.c              // 主程序文件
│   ├── gpio_led_toggle.c   // LED控制逻辑
│   └── platform.c          // 平台相关函数
├── STARTUP/
│   ├── system_mm32g0001.c  // 系统初始化
│   └── startup_mm32g0001_keil.s // 启动文件
└── HAL_LIB/                // 硬件抽象层库
```

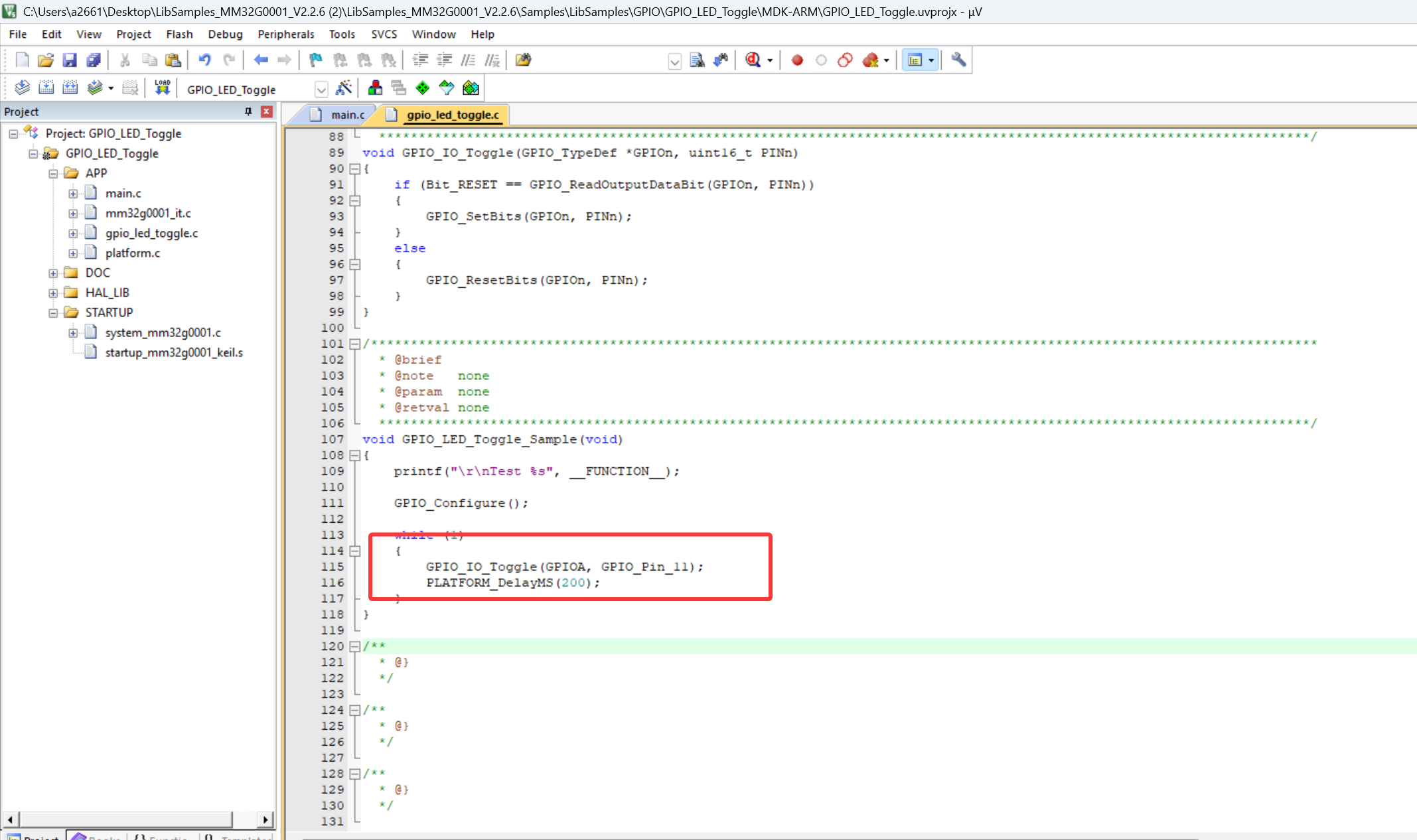

核心代码实现

/***********************************************************************************************************************
    @file    gpio_led_toggle.c
    @author  XIU YUAN
    @date    11-Oct-2025
    @brief   THIS FILE PROVIDES ALL THE SYSTEM FUNCTIONS.
  **********************************************************************************************************************
    @attention

    <h2><center>© Copyright(c) <2023> <MindMotion></center></h2>

      Redistribution and use in source and binary forms, with or without modification, are permitted provided that the
    following conditions are met:
    1. Redistributions of source code must retain the above copyright notice,
       this list of conditions and the following disclaimer.
    2. Redistributions in binary form must reproduce the above copyright notice, this list of conditions and
       the following disclaimer in the documentation and/or other materials provided with the distribution.
    3. Neither the name of the copyright holder nor the names of its contributors may be used to endorse or
       promote products derived from this software without specific prior written permission.

      THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS "AS IS" AND ANY EXPRESS OR IMPLIED WARRANTIES,
    INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE
    DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT HOLDER OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL,
    SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR
    SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY,
    WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE
    OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.
  *********************************************************************************************************************/

/* Define to prevent recursive inclusion */
#define _GPIO_LED_TOGGLE_C_

/* Files include */
#include <stdio.h>
#include "platform.h"
#include "gpio_led_toggle.h"

/**
  * @addtogroup MM32G0001_LibSamples
  * @{
  */

/**
  * @addtogroup GPIO
  * @{
  */

/**
  * @addtogroup GPIO_LED_Toggle
  * @{
  */

/* Private typedef ****************************************************************************************************/

/* Private define *****************************************************************************************************/

/* Private macro ******************************************************************************************************/

/* Private variables **************************************************************************************************/

/* Private functions **************************************************************************************************/

/***********************************************************************************************************************
  * @brief
  * @note   none
  * @param  none
  * @retval none
  *********************************************************************************************************************/
void GPIO_Configure(void)
{
    GPIO_InitTypeDef GPIO_InitStruct;

    RCC_AHBPeriphClockCmd(RCC_AHBENR_GPIOA, ENABLE);

    GPIO_StructInit(&GPIO_InitStruct);
    GPIO_InitStruct.GPIO_Pin   = GPIO_Pin_11;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_High;
    GPIO_InitStruct.GPIO_Mode  = GPIO_Mode_Out_PP;
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    GPIO_WriteBit(GPIOA, GPIO_Pin_11, Bit_SET);
}

/***********************************************************************************************************************
  * @brief
  * @note   none
  * @param  none
  * @retval none
  *********************************************************************************************************************/
void GPIO_IO_Toggle(GPIO_TypeDef *GPIOn, uint16_t PINn)
{
    if (Bit_RESET == GPIO_ReadOutputDataBit(GPIOn, PINn))
    {
        GPIO_SetBits(GPIOn, PINn);
    }
    else
    {
        GPIO_ResetBits(GPIOn, PINn);
    }
}

/***********************************************************************************************************************
  * @brief
  * @note   none
  * @param  none
  * @retval none
  *********************************************************************************************************************/
void GPIO_LED_Toggle_Sample(void)
{
    printf("\r\nTest %s", __FUNCTION__);

    GPIO_Configure();

    while (1)
    {
        GPIO_IO_Toggle(GPIOA, GPIO_Pin_11);
        PLATFORM_DelayMS(200);   //这块可自定义延时时间
                                //这块可自定义延时时间
                                //这块可自定义延时时间

    }
}

/**
  * @}
  */

/**
  * @}
  */

/**
  * @}
  */

/********************************************** (C) Copyright MindMotion **********************************************/

关键技术要点

1. GPIO工作模式

MM32G0001的GPIO支持多种工作模式：

输入模式：浮空输入、上拉输入、下拉输入

输出模式：推挽输出、开漏输出

复用模式：外设功能复用

模拟模式：ADC/DAC应用

GPIO模式配置示意图

2. 延时函数实现

项目中使用`PLATFORM_DelayMS()`函数实现精确延时，该函数基于系统滴答定时器实现，保证了延时的准确性。

. 编译优化设置

在KEIL中合理配置编译优化级别，平衡代码大小和执行效率：

Debug模式：关闭优化，便于调试

Release模式：开启O2优化，提升性能

扩展应用

1. 多LED控制

扩展代码支持多个LED的独立控制：

// 流水灯效果
void LED_Running_Effect(void)
{
    uint8_t led_pattern = 0x01;
    while(1)
    {
        GPIO_Write(GPIOA, led_pattern);
        led_pattern <<= 1;
        if(led_pattern > 0x08) led_pattern = 0x01;
        PLATFORM_DelayMS(100);
    }
}

2. PWM调光控制

利用定时器PWM功能实现LED亮度调节：

void LED_PWM_Control(uint16_t brightness)
{
    TIM_SetCompare1(TIM1, brightness);
}

常见问题与解决方案

1. LED不亮问题排查

检查GPIO配置是否正确

验证电源供电是否正常

确认LED极性连接

测量GPIO输出电平

2. 编译错误处理

检查头文件包含路径

验证库文件版本匹配

确认芯片型号设置正确

3. 下载失败解决

检查调试器连接

验证芯片是否进入下载模式

尝试擦除芯片后重新下载

总结

本文详细介绍了基于FTHR-G0001开发板和MM32G0001微控制器的LED点灯项目实现。通过KEIL开发环境的配置和编程实践，读者可以掌握：

1. 硬件平台特性：了解MM32G0001的核心功能

2. 开发环境使用：熟练操作KEIL MDK工具链

3. GPIO编程技巧：掌握GPIO配置和控制方法

4. 调试验证流程：学会使用调试工具排查问题

5. 项目扩展思路：为后续复杂应用奠定基础

LED点灯虽然是一个简单的入门项目，但它包含了嵌入式开发的核心要素，是学习更复杂应用的重要基石。希望本文能为初学者提供有价值的参考，也为经验丰富的开发者提供项目实施的标准化流程。
