一、开箱与硬件解析

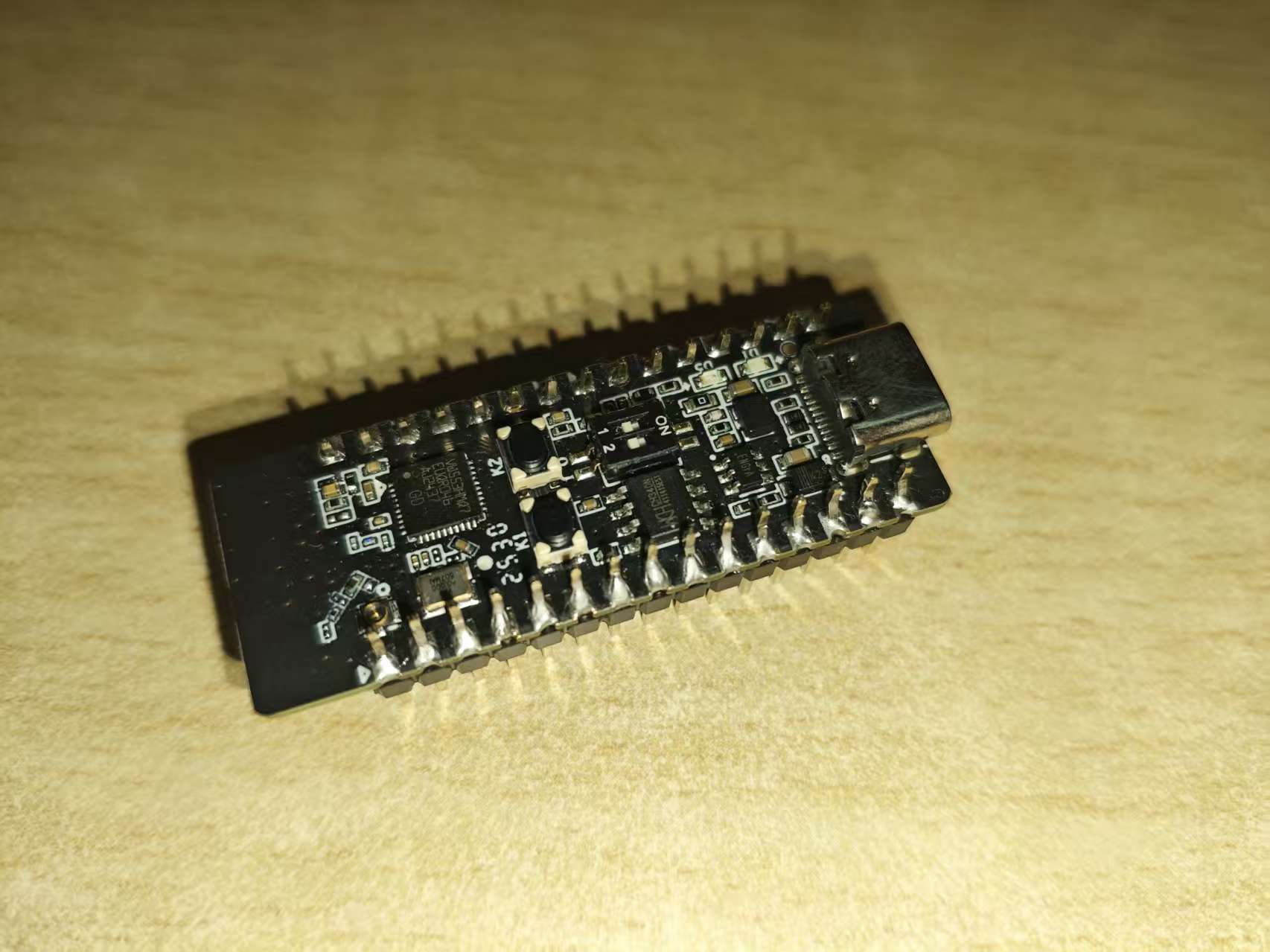

萤火工场推出的 GD32VW553-IOT 开发板，采用 "底板 + 模组" 的经典设计，整体布局紧凑且接口标识清晰。样片申请到手后是一块主板外加两个弯插的排针（ps：官方其实可以将这个弯插排针改为直的，我个人是觉得直插更为适用一点）。开发板不同于V1版本在背部增加了引脚丝印。

搭载 RISC-V 内核双模无线 MCU，主频达 160MHz，配备最高 4MB Flash 与 320KB SRAM，主频和存储容量都很有性价比。​

支持 IEEE 802.11ax（Wi-Fi 6）与 Bluetooth LE 5.2 双模连接，传输速率较传统 Wi-Fi 4 提升 60%，且通过 PTA 机制保障通信稳定性。硬件接口方面，涵盖 USART、IIC、SPI 等基础外设，还集成 CAU、PKCAU 等安全加密模块，但遗憾缺失 SDIO、CAN等工业级接口，限制了其在网关设备、工业控制等场景的应用。​

二、性能实测

功耗测试覆盖多种典型场景：关闭 Wi-Fi 时，待机功耗仅 2.1mA，适合低频次数据采集的电池供电设备；连接 AP 并进行 UDP_TX 时，功耗升至 270mA 左右；开启 AP + 省电模式（DTIM=1）后，功耗可降至 35mA，优于部分同类型国产无线开发板。

三、开发体验

（一）开发环境适配​

开发板提供两套官方开发环境：GD32 Embedded Builder 与 SEGGER Embedded Studio IDE，均可在兆易创新官网免费下载。但实际使用中发现明显短板：前者为基于旧平台改造的定制化工具，操作逻辑与主流 IDE 差异较大；后者虽功能完善，但不支持 Keil、IAR 等开发者熟悉的主流开发环境，也缺乏 VSCode 插件支持，导致开发上手成本较高。​

（二）SDK 与技术支持​

官方 SDK 整合了较为全面的网络相关功能，包括 AT 指令集、MQTT 协议、OTA 升级、lwip 协议栈、加密算法及 JSON 解析等，能满足基础物联网开发需求。但 SDK 在非网络功能上存在明显缺失，仅提供基础文件系统与 shell 工具，缺乏图形界面库、传感器驱动集合等扩展资源。

技术支持方面，iceasy 商城提供原厂技术交流群入口，开发者可直接对接兆易创新工程师，但论坛案例较少，多数问题需依赖官方文档排查。​

四、适用场景与竞品对比​

综合其性能与接口特点，GD32VW553 开发板最适合替代 "传统 F103 + 外置 Wi-Fi 蓝牙模组" 的应用场景，如智能家居传感器、低频次数据采集终端、简易 BLE 信标等。但受限于接口缺失与生态短板，暂不推荐用于工业网关、车载设备、复杂人机交互设备等场景。​

与主流竞品 ESP32 相比，其优势在于 RISC-V 内核的国产化属性与 Wi-Fi 6 支持，适合对芯片自主可控有要求的企业级项目；但在开发生态、性价比、外设丰富度上均处于劣势。

五、总结与建议

GD32VW553 开发板是兆易创新完善物联网产品线的重要布局，展现了国产 MCU 在无线通信领域的技术突破：Wi-Fi 6 与 BLE 5.2 的双模组合、充足的储存容量、灵活的射频设计，使其在特定场景具备实用价值。
