GD32VW553-IOT V2开发版【三分钟快速环境搭建教程—VSCode】

分享作者:wx17581764304129
评测品牌:萤火工场
评测型号:GD32VW553-IOT-V2
发布时间:2025-11-17 15:10:54
0
概要
基于GD32VW553-IOT V2平台的测评
开源口碑分享内容


一、硬件介绍

1、产品特点

萤火工场基于兆易创新GD32VW553(GD32VW553HMQ7)无线双模MCU研发、RISC-V内核的32位MCU的开源硬件

GD32VW553系列MCU采用了全新的开源指令集架构RISC-V处理器内核,主频可达160MHz。集成了高达4MB Flash及320KB SRAM,另有32KB可配置指令高速缓存(I-Cache),大幅提升了CPU处理效率,支持2.4GHz Wi-Fi 6及BLE5.2无线连接标准;


性能参数


功能参数
FLASH(KB)4096
SRAM(KB)320
时钟———————————
General Timer(16-bit)2
General Timer(32-bit)2
Advanced Timer(16-bit)1
Basic Timer(16-bit)1
SysTick(64-bit)1
Watchdog2
RTC1
接口———————————
USART1
UART2
I2C2
SPI1
QSPI1
Wi-Fi 61
BLE 5.21
12bit ADC Units(Channels)1(9)


2、硬件升级优化

经过一年,对比上一代,硬件布局升级,进行了系统性优化,更加的方便好用了;

Type-C 口升级: 集成串口功能, 简化调试与程序下载流程, 提升开发便捷性;
新增开关: 增设用户可自定义按键及指示灯, 拓展交互控制与状态显示功能;
板面布局优化: 背面增加引脚丝印, 正面仅保留关键器件丝印, 布局清晰及信息聚焦;
FLASH 焊接位: 移至背面, 减少焊接风险, 增加开源二次开发的灵活性;
BOOT 开关优化: 升级为拔码式设计, 简化操作逻辑, 提升切换效率;
稳固性增强: 板厚增至 1mm, 提升了整体结构强度与抗变形能力 ;


实物如下:

GD32VW55x系列 支持 cJTAG 和 JTAG,不支持 SWD 的调试接口
需使用GDLink / JLink 调试器


3、功能引脚示意图 / 原理图

开发板相关手册 / 资料下载


板载LED灯

LED1:电源指示灯 🔴USR_LED:PB2 🔴

BOOT选择 (SW1切换)

BOOT0:PC8BOOT1:PB1

按键

KEY1:复位按钮KEY2:PB11 (USR_KEY)


引脚定义

板载Type-C串口功能: PB15 / PA8 (UART1_TX / RX)
USART0(PB15 和 PA8), UART1(PA4 和 PA5),UART2(PA6 和 PA7)


固件库

GD32VW55x_Demo_Suites_V1.4.0

包含Demo例程等

烧录工具

GD32AllInOneProgrammer

串口烧录


3、VS Code 环境配置

1、安装插件



2、创建工程项目

导入下载好的文件,以LED_Demo为例:

...\GD32VW55x_Demo_Suites_V1.4.0\GD32VW553H_EVAL_Demo_Suites\Projects\01_GPIO_Running_LED\eclipse\.cproject

3、安装工具链(RISCV工具链)


4、工具配置

构建器选项设置

修改为与下方对应;


附加选项添加-nostartfiles

使用启动代码 start.S


链接脚本路径设置

将显示的相对路径位置复制到上方:../../../../GD32VW55x_Firmware_Library/RISCV/env_Eclipse/GD32VW553xM.lds

以上均来自本论坛其他人

三、代码编写

实现效果:LED闪烁

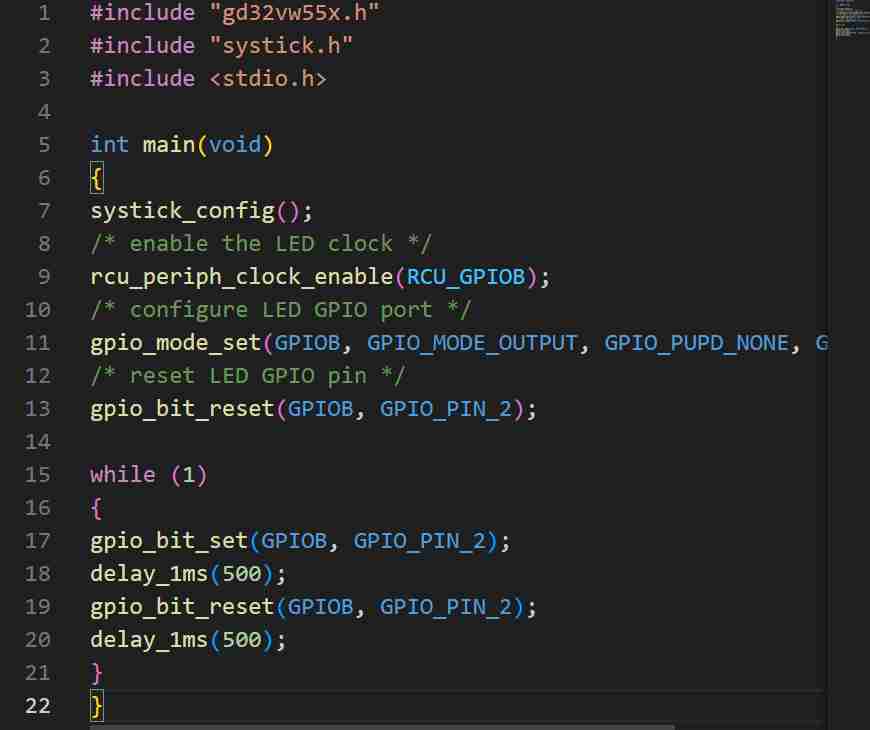

#include "gd32vw55x.h"

#include "systick.h"

#include <stdio.h>

int main(void)

{

systick_config();

rcu_periph_clock_enable(RCU_GPIOB);

gpio_mode_set(GPIOB, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, GPIO_PIN_2);

gpio_bit_reset(GPIOB, GPIO_PIN_2);

while (1)

{

delay_1ms(500);

gpio_bit_toggle(GPIOB, GPIO_PIN_2);

}

}

以上代码先初始化systick_config,然后使能GPIOB的时钟,设置为推挽模式完成GPIO初始化,最后通过反转电平完成LED的闪烁,代码简洁,简单入手
