最近做项目需要用到物联网开发板，刚好看到萤火工场出了新品，便申请了一片来试试。
到手后先看外观，这板子做工确实扎实，边缘处理得很光滑，没有毛刺。最让我惊喜的是丝印 —— 每个引脚旁都印着清晰的标识，完全不用对着原理图翻来翻去。
上一代产品是没有丝印的，接个传感器得反复核对引脚图，稍不注意就接错，调试时特别耽误时间。这次新品加了丝印，虽然是个小改动，却实实在在解决了开发者的痛点，对新手友好度提升了不少，能明显感觉到厂商在细节上用了心。整体来看，这板子不仅颜值在线，实用性也很能打，后续项目开发应该能省不少事。

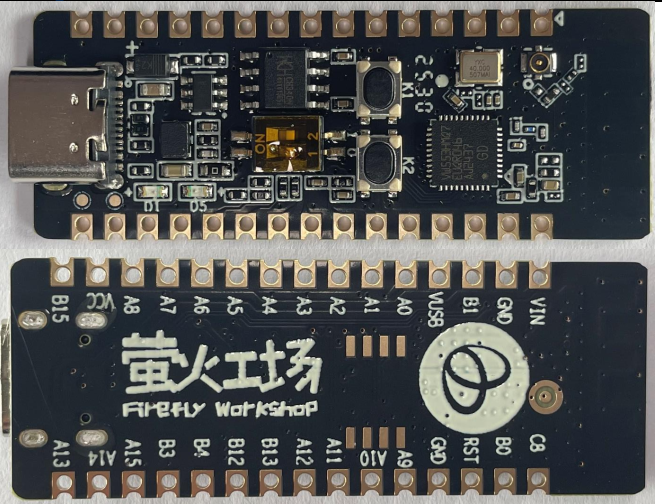

下面是产品的实物图：
以下是开发板原理图：
以下是移植过程：
在江科大OLED显示资料里下载要移植的代码OLED.c、OLED.h、OLED_Data.c、OLED_Data.h（UTF8格式的，不然会乱码）

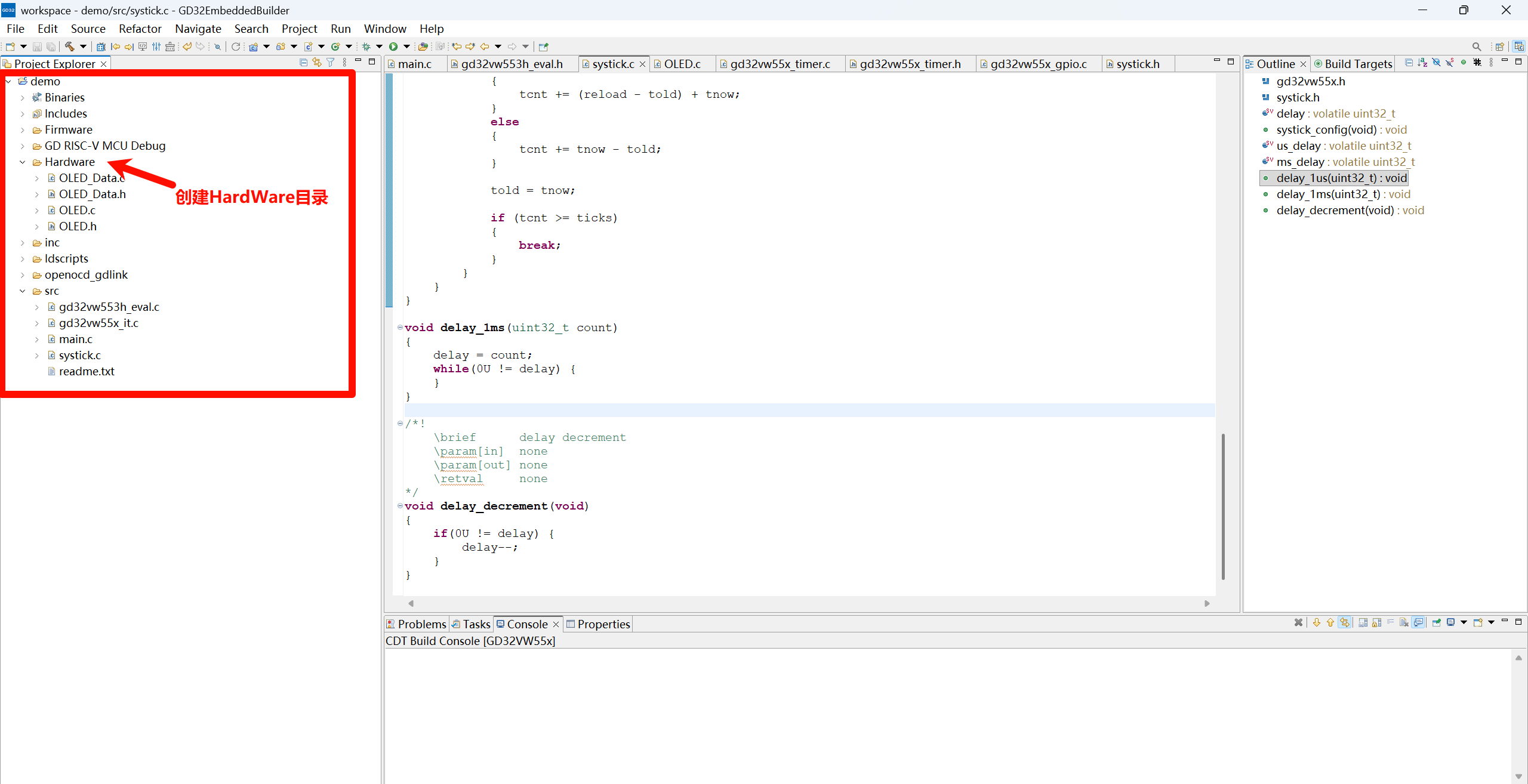

然后创建工程目录，将文件放进来：

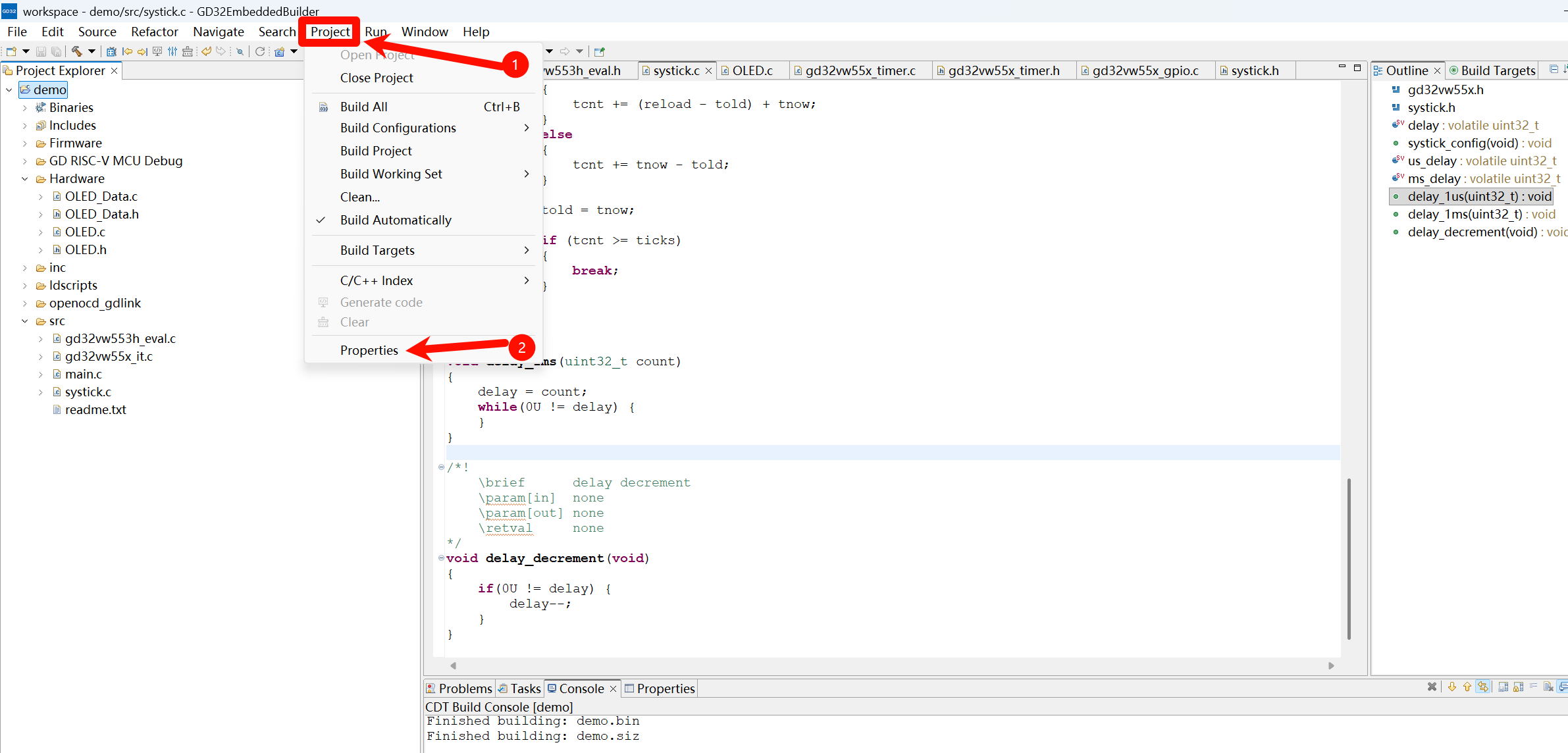

选择Project选项，打开properties

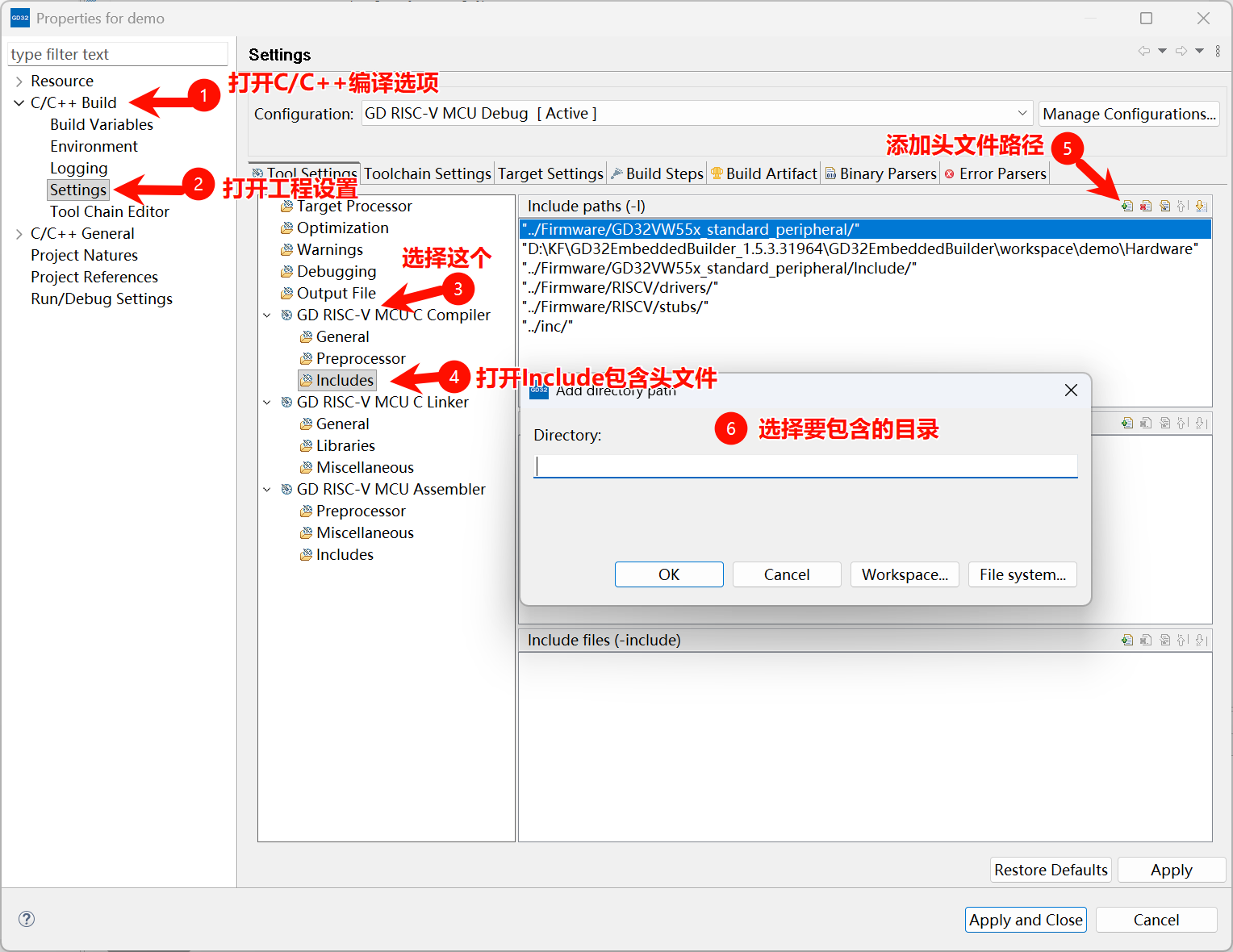

接下来添加头文件目录
再然后打开我们的OLED.c文件，将下面三个函数修改
void OLED_W_SCL(uint8_t BitValue)
{
/*根据BitValue的值，将SCL置高电平或者低电平*/
gpio_bit_write(GPIOA,GPIO_PIN_3,BitValue);
/*如果单片机速度过快，可在此添加适量延时，以避免超出I2C通信的最大速度*/
//...
}
/**
* 函 数：OLED写SDA高低电平
* 参 数：要写入SDA的电平值，范围：0/1
* 返 回 值：无
* 说 明：当上层函数需要写SDA时，此函数会被调用
* 用户需要根据参数传入的值，将SDA置为高电平或者低电平
* 当参数传入0时，置SDA为低电平，当参数传入1时，置SDA为高电平
*/
void OLED_W_SDA(uint8_t BitValue)
{
/*根据BitValue的值，将SDA置高电平或者低电平*/
gpio_bit_write(GPIOA,GPIO_PIN_4,BitValue);
/*如果单片机速度过快，可在此添加适量延时，以避免超出I2C通信的最大速度*/
//...
}
/**
* 函 数：OLED引脚初始化
* 参 数：无
* 返 回 值：无
* 说 明：当上层函数需要初始化时，此函数会被调用
* 用户需要将SCL和SDA引脚初始化为开漏模式，并释放引脚
*/
void OLED_GPIO_Init(void)
{
uint32_t i, j;
/*在初始化前，加入适量延时，待OLED供电稳定*/
for (i = 0; i < 1000; i ++)
{
for (j = 0; j < 1000; j ++);
}
/*将SCL和SDA引脚初始化为开漏模式*/
rcu_periph_clock_enable(RCU_GPIOA);
gpio_mode_set(GPIOA, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE,GPIO_PIN_3 | GPIO_PIN_4);
gpio_output_options_set(GPIOA, GPIO_OTYPE_OD, GPIO_OSPEED_25MHZ,GPIO_PIN_3 | GPIO_PIN_4);
/*释放SCL和SDA*/
OLED_W_SCL(1);
OLED_W_SDA(1);
}
一键获取完整项目代码
修改为GD32的过程代码
void OLED_W_SCL(uint8_t BitValue)
{
/*根据BitValue的值，将SCL置高电平或者低电平*/
/*改为你自己的引脚*/
gpio_bit_write(GPIOA,GPIO_PIN_3,BitValue);
/*如果单片机速度过快，可在此添加适量延时，以避免超出I2C通信的最大速度*/
//...
}
/**
* 函 数：OLED写SDA高低电平
* 参 数：要写入SDA的电平值，范围：0/1
* 返 回 值：无
* 说 明：当上层函数需要写SDA时，此函数会被调用
* 用户需要根据参数传入的值，将SDA置为高电平或者低电平
* 当参数传入0时，置SDA为低电平，当参数传入1时，置SDA为高电平
*/
void OLED_W_SDA(uint8_t BitValue)
{
/*根据BitValue的值，将SDA置高电平或者低电平*/
/*改为你自己的引脚*/
gpio_bit_write(GPIOA,GPIO_PIN_4,BitValue);
/*如果单片机速度过快，可在此添加适量延时，以避免超出I2C通信的最大速度*/
//...
}
/**
* 函 数：OLED引脚初始化
* 参 数：无
* 返 回 值：无
* 说 明：当上层函数需要初始化时，此函数会被调用
* 用户需要将SCL和SDA引脚初始化为开漏模式，并释放引脚
*/
void OLED_GPIO_Init(void)
{
uint32_t i, j;
/*在初始化前，加入适量延时，待OLED供电稳定*/
for (i = 0; i < 1000; i ++)
{
for (j = 0; j < 1000; j ++);
}
/*将SCL和SDA引脚初始化为开漏模式*/
/*改为你自己的引脚*/
rcu_periph_clock_enable(RCU_GPIOA);
gpio_mode_set(GPIOA, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE,GPIO_PIN_3 | GPIO_PIN_4);
gpio_output_options_set(GPIOA, GPIO_OTYPE_OD, GPIO_OSPEED_25MHZ,GPIO_PIN_3 | GPIO_PIN_4);
/*释放SCL和SDA*/
OLED_W_SCL(1);
OLED_W_SDA(1);
}
接下来与我们再STM32中的用法就一样啦，就可以愉快的食用啦
