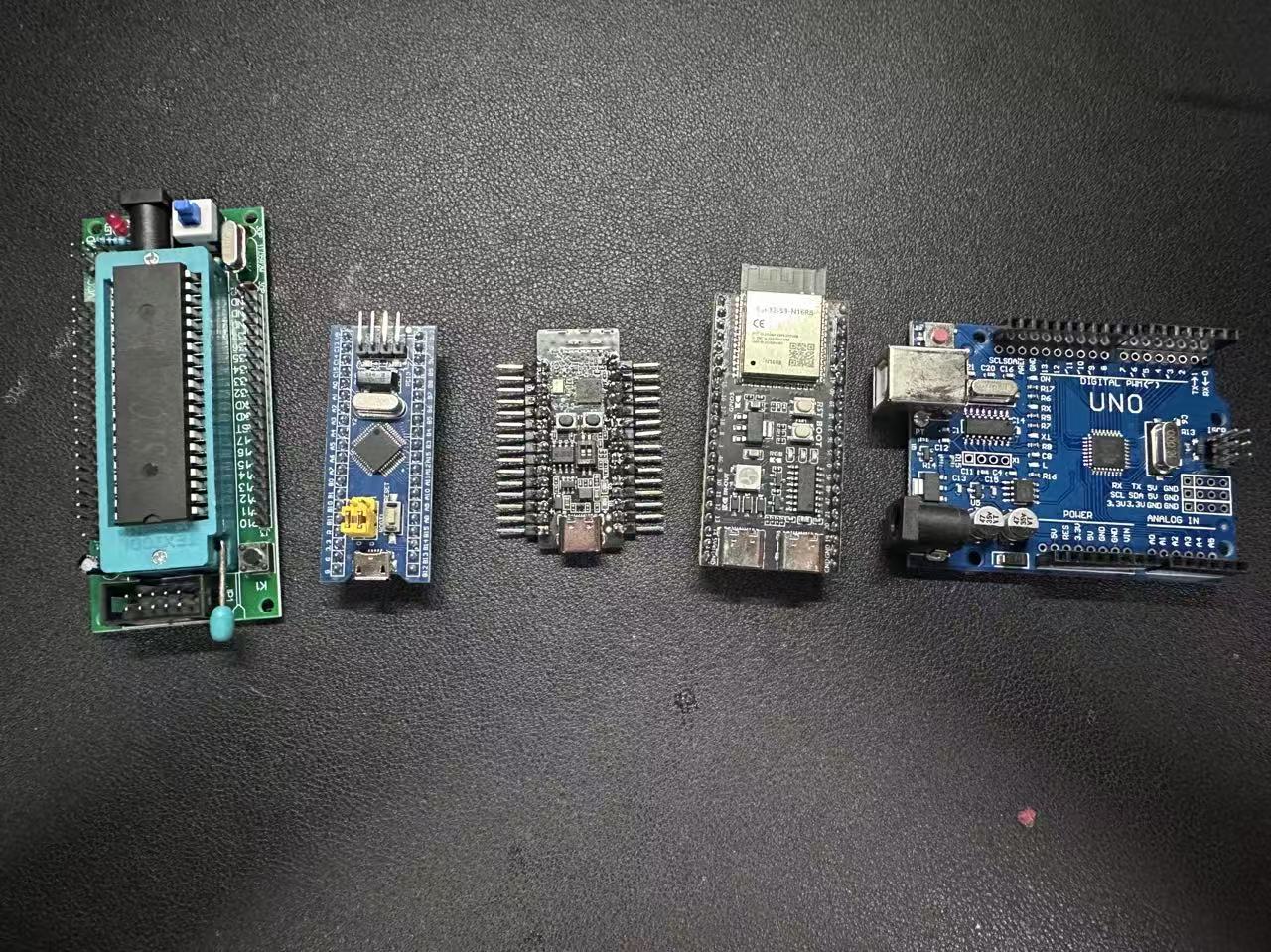

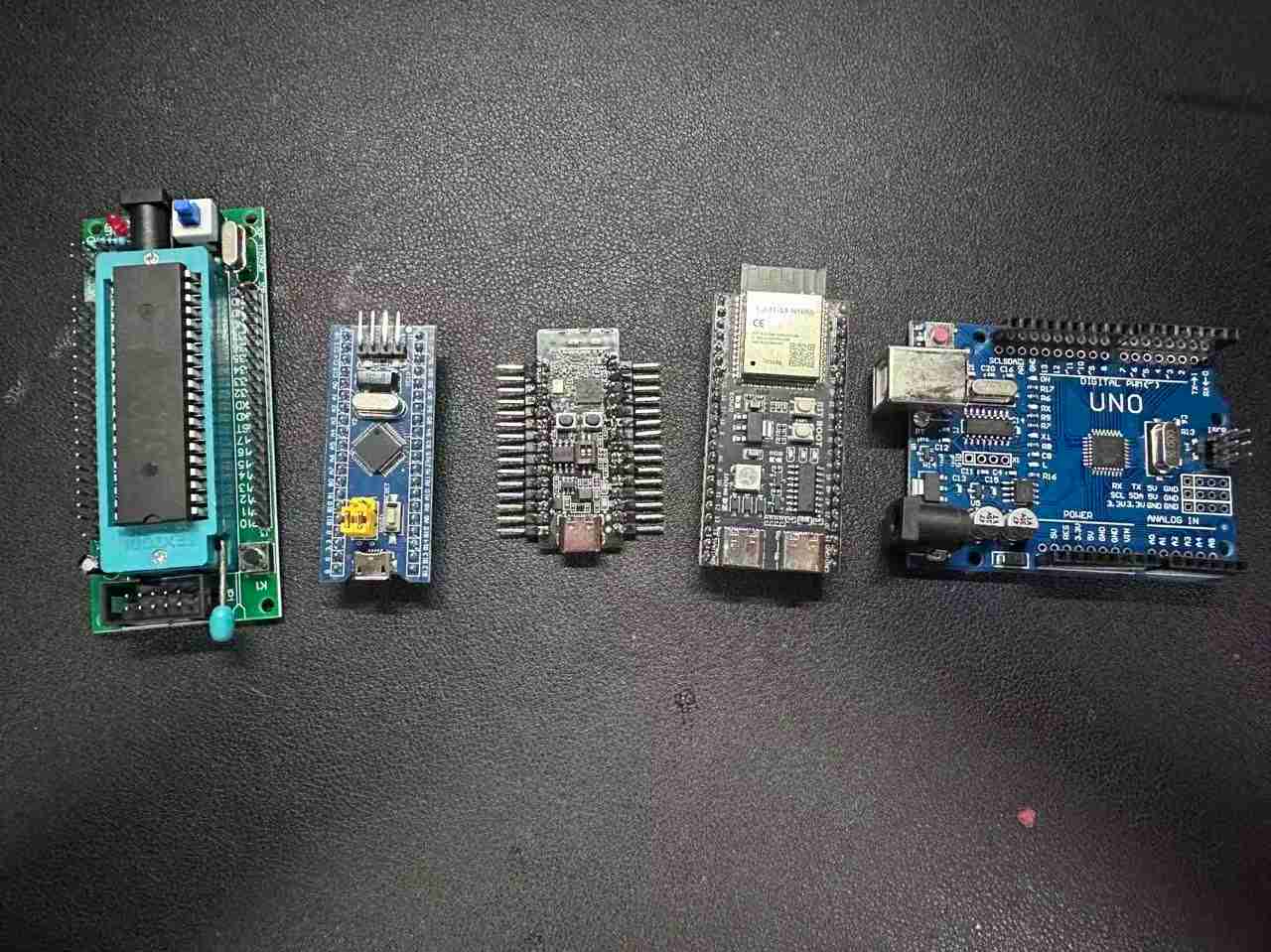

第一次使用GD32VW553V2开发板，拿到手后我最先惊讶于它的小巧，相比于其他的开发板明显小了一圈。同时它的做工也非常不错；
使用的时候自带的按键挺好用的；
蓝牙和wifi功能还没来得及测试，下一步准备试试蓝牙功能；
C口下载也是很不错的功能，就是BOOT有点小，要是再方便拨动一点就好了。

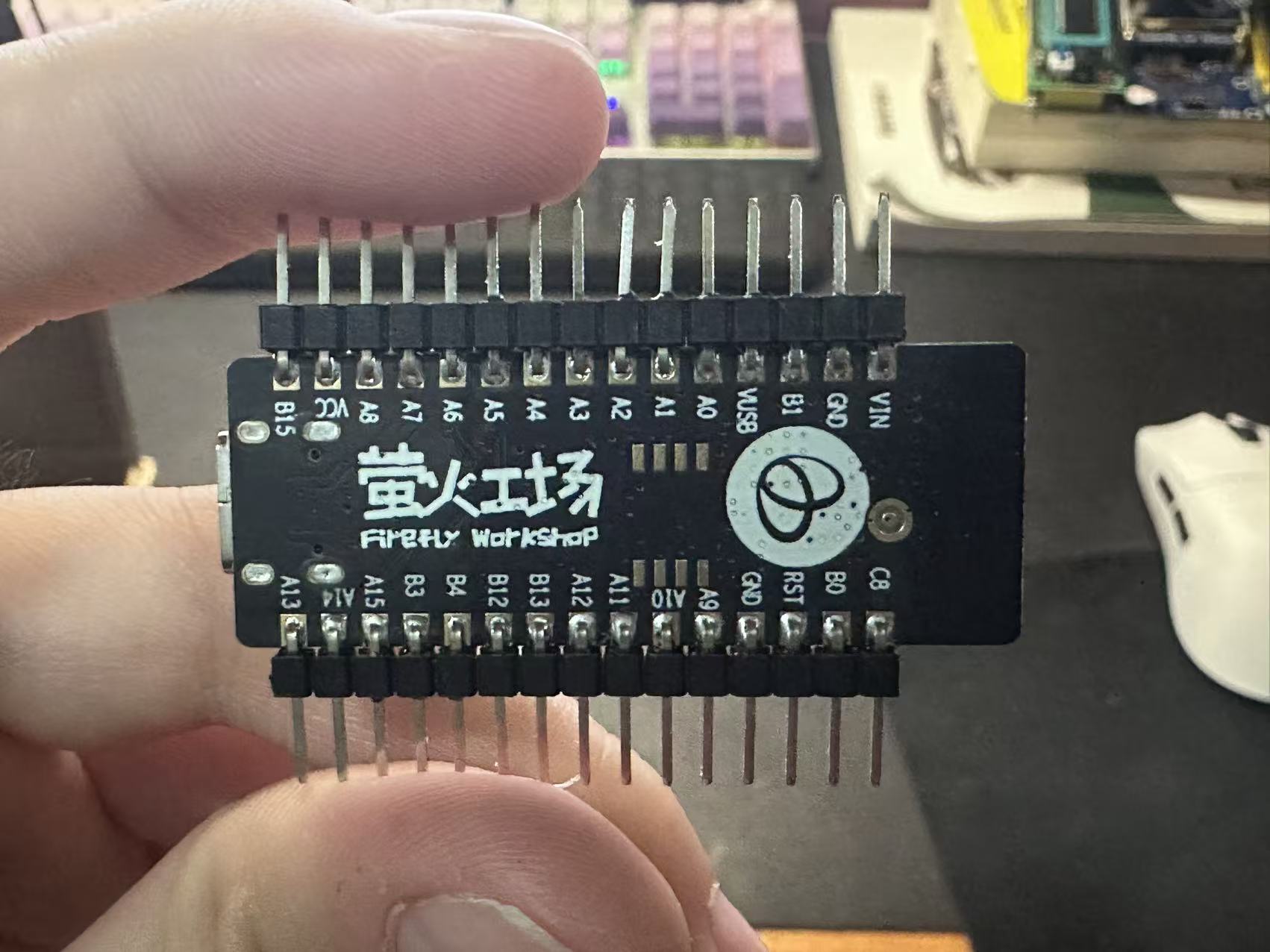

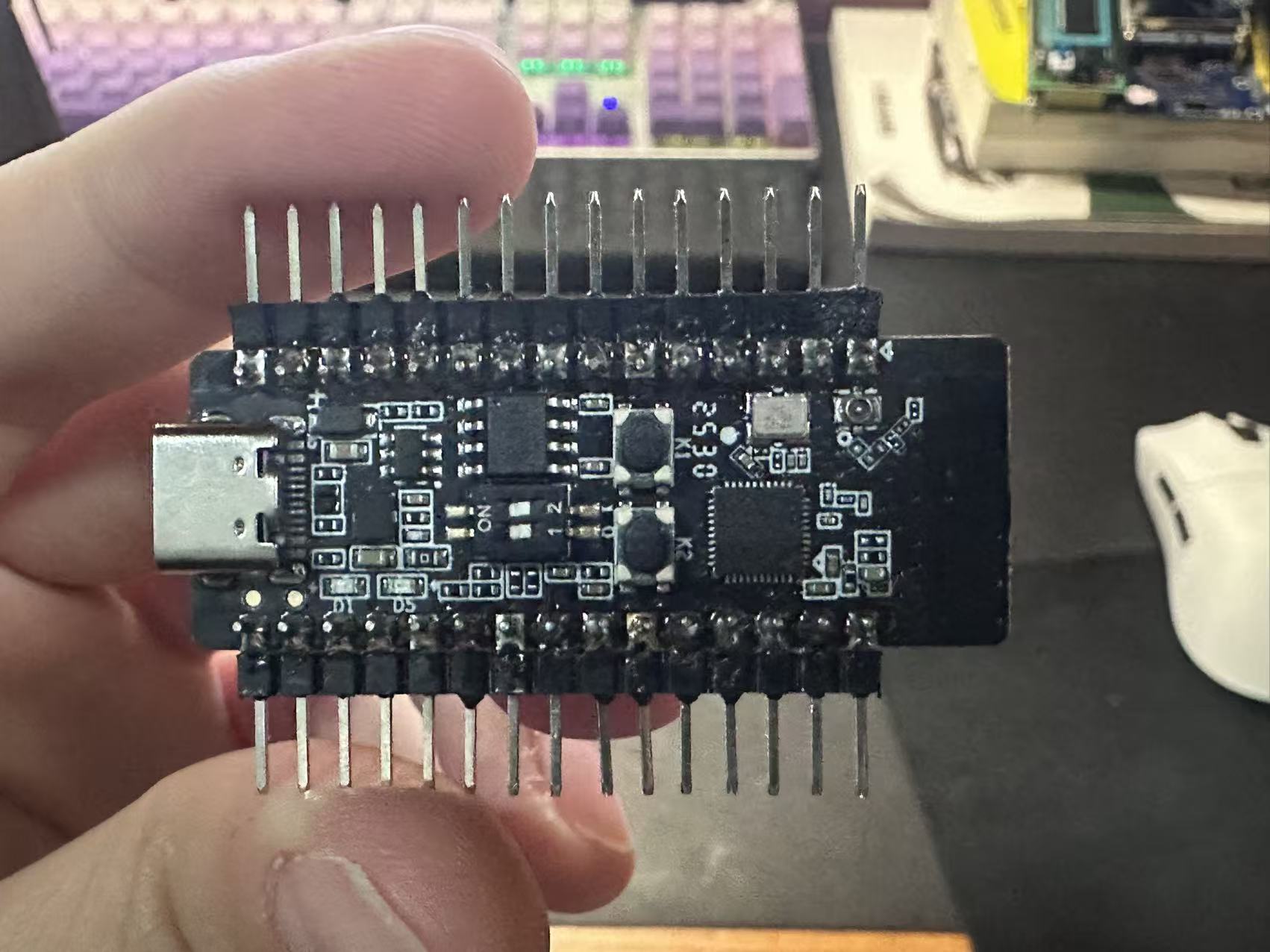

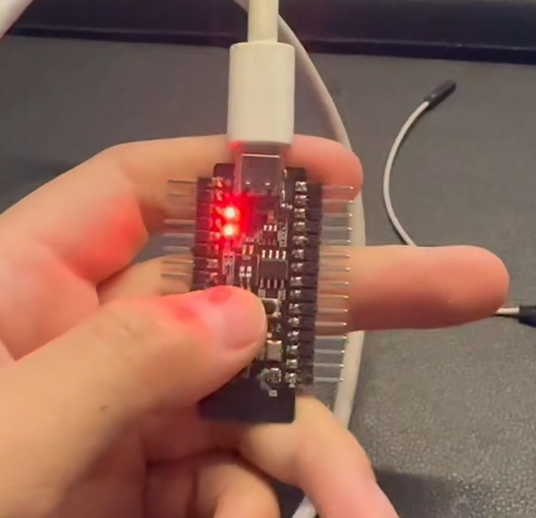

整体图（使用一同邮寄过来的排针焊接）：
这个弯的排针不是很方便插入面包板，建议还是用直的。
接下来是使用官方的程序进行LED灯的点亮：

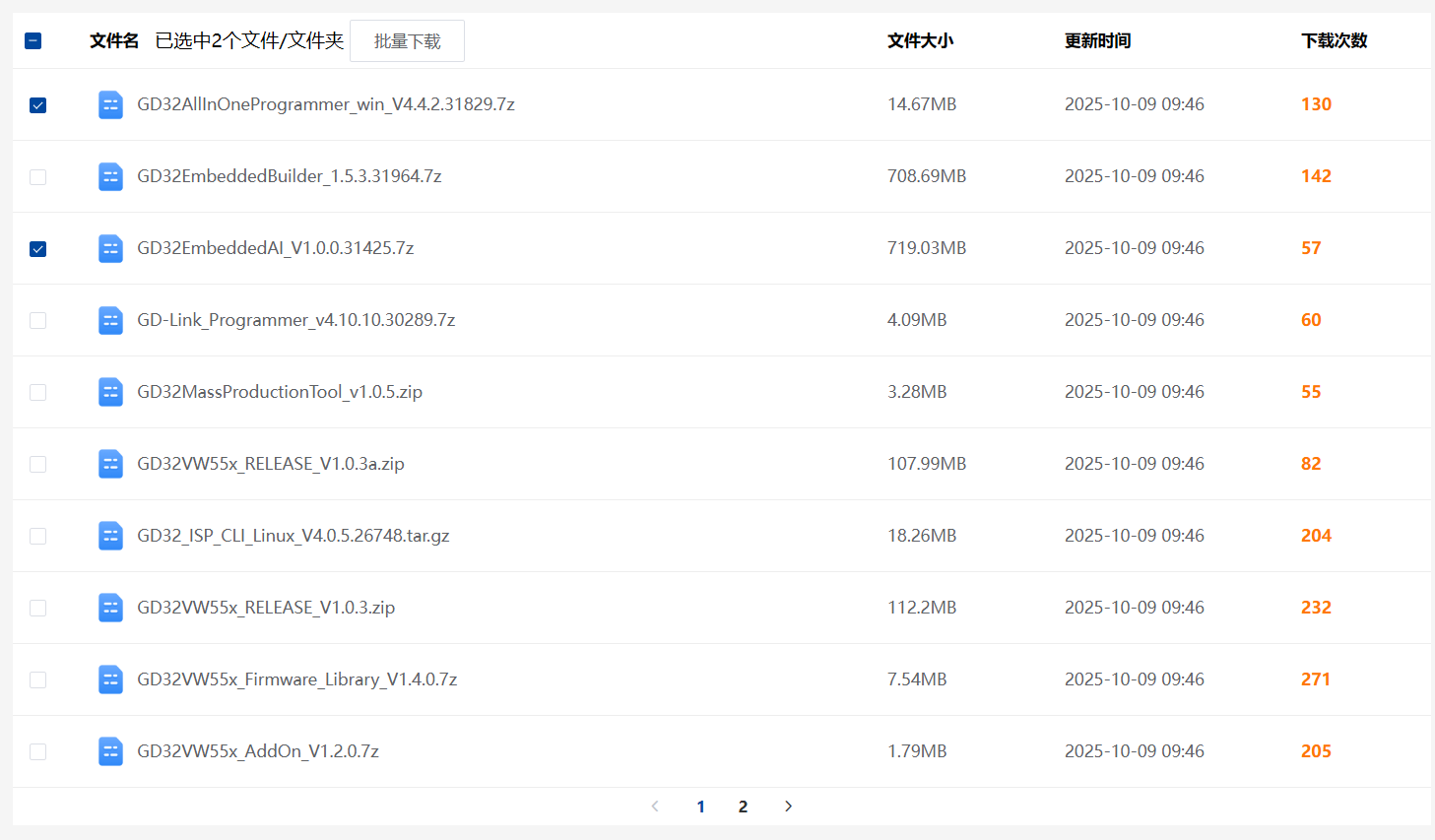

主要是使用以下两个软件，这两个软件可以在商城的资料下载中找到
在资料下载中的这个位置：

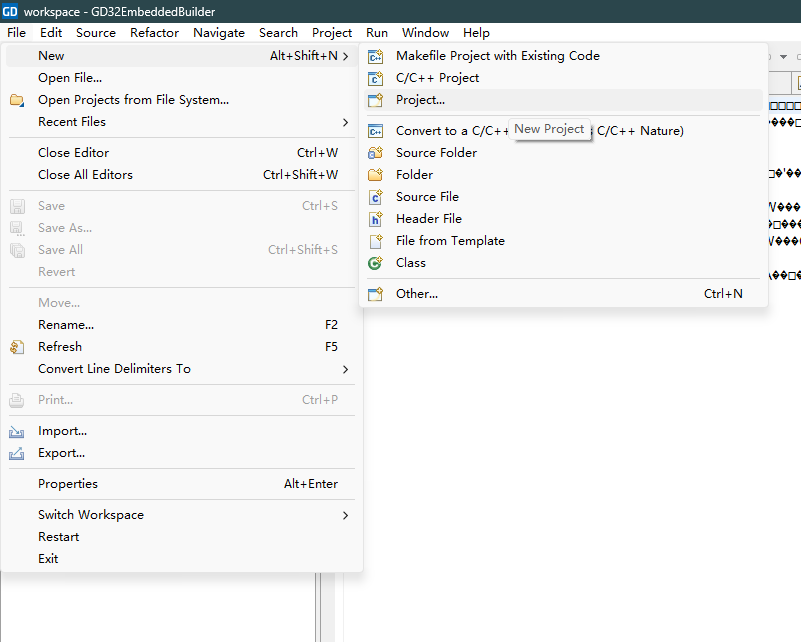

解压后打开GD32EmbeddedBuilder，依次进行如下图中的操作新建文件：
点击project

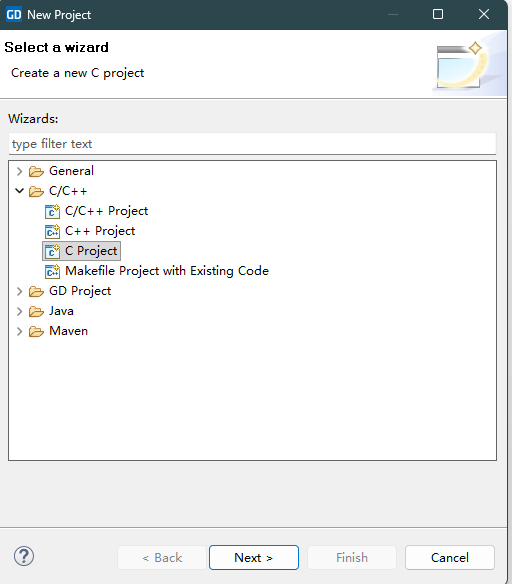

点击C Project

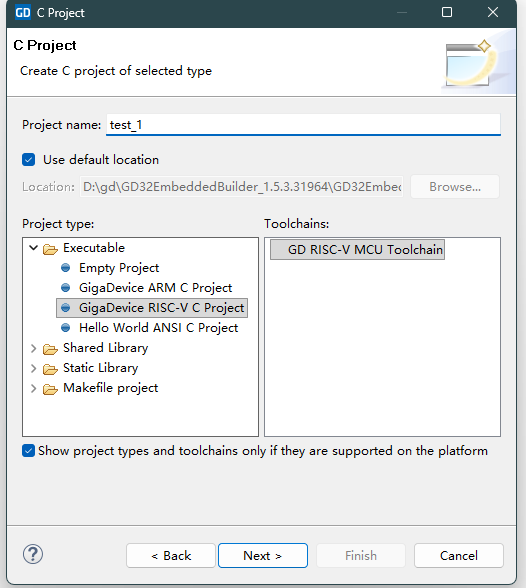

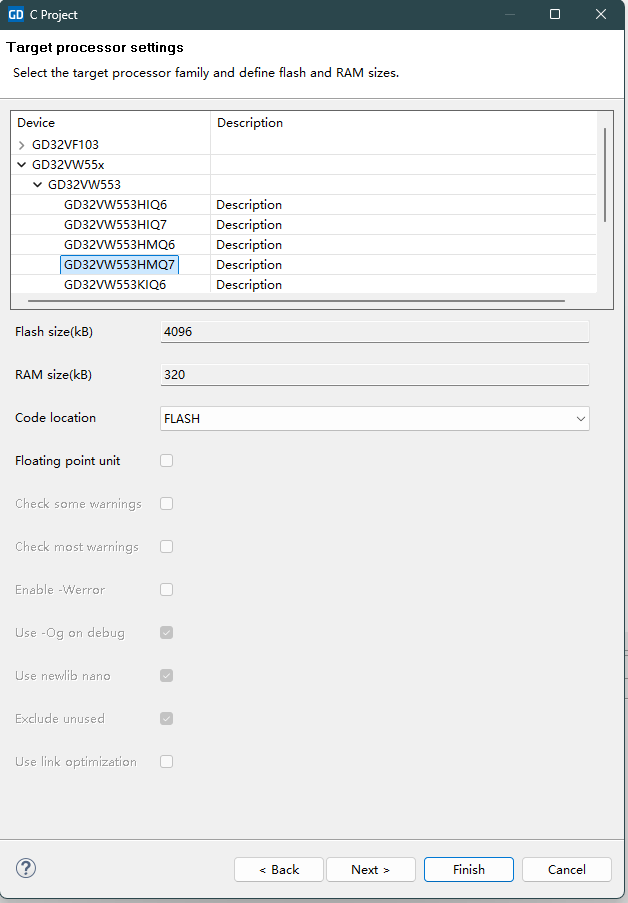

选择RISC-V C Project,并且输入一个项目名称
进行上图中选择后点击Finish即完成新项目创建
新项目创建完成后自带官方写好的程序，可以直接编译烧录然后电灯，我们先编译一下
点击小锤子，就可以开始了，时间有点久，我们先看看别的
按住键盘ctrl，左键点击即可查看定义

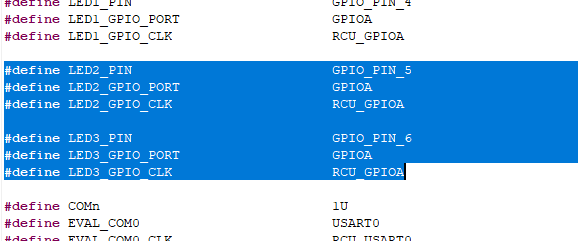

我们可以看到LED2和3分别对应PA5和PA6，这就是我们等下要连接的引脚

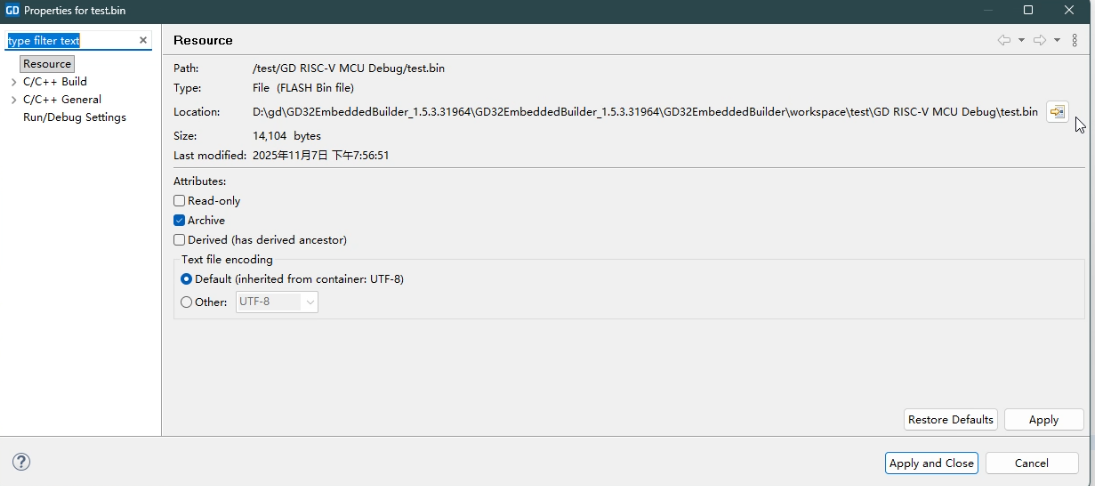

等待完成后，我们通过properties找到bin文件的位置，复制地址
然后在将BOOT1拨至ON，BOOT2不变，C口连接电脑，打开烧录程序

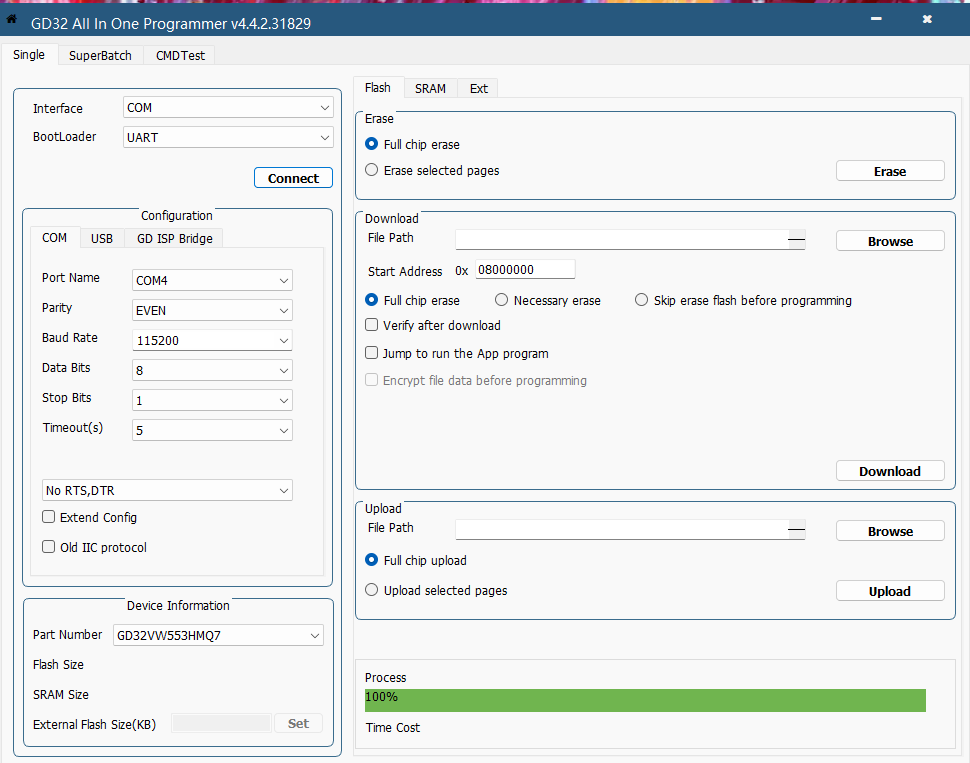

烧录程序和我选择一样的，除了串口，串口选择对应的

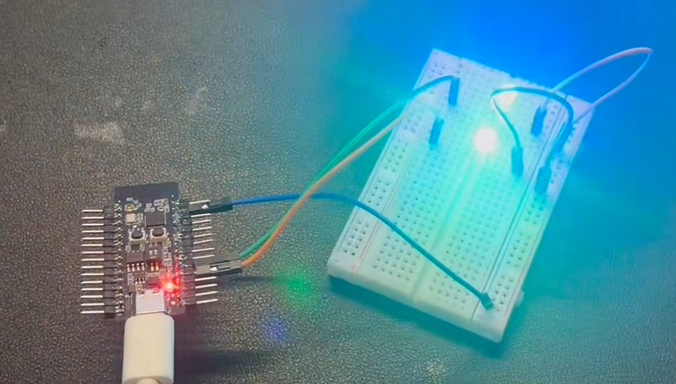

点击download下载，下在完成后记得将BOOT1拨回原来的位置，然后连接电路如图，LED灯闪烁
如果没有拨回BOOT1的话，会出现LED2微亮（对应PA5），LED3不亮（对应PA6）的情况

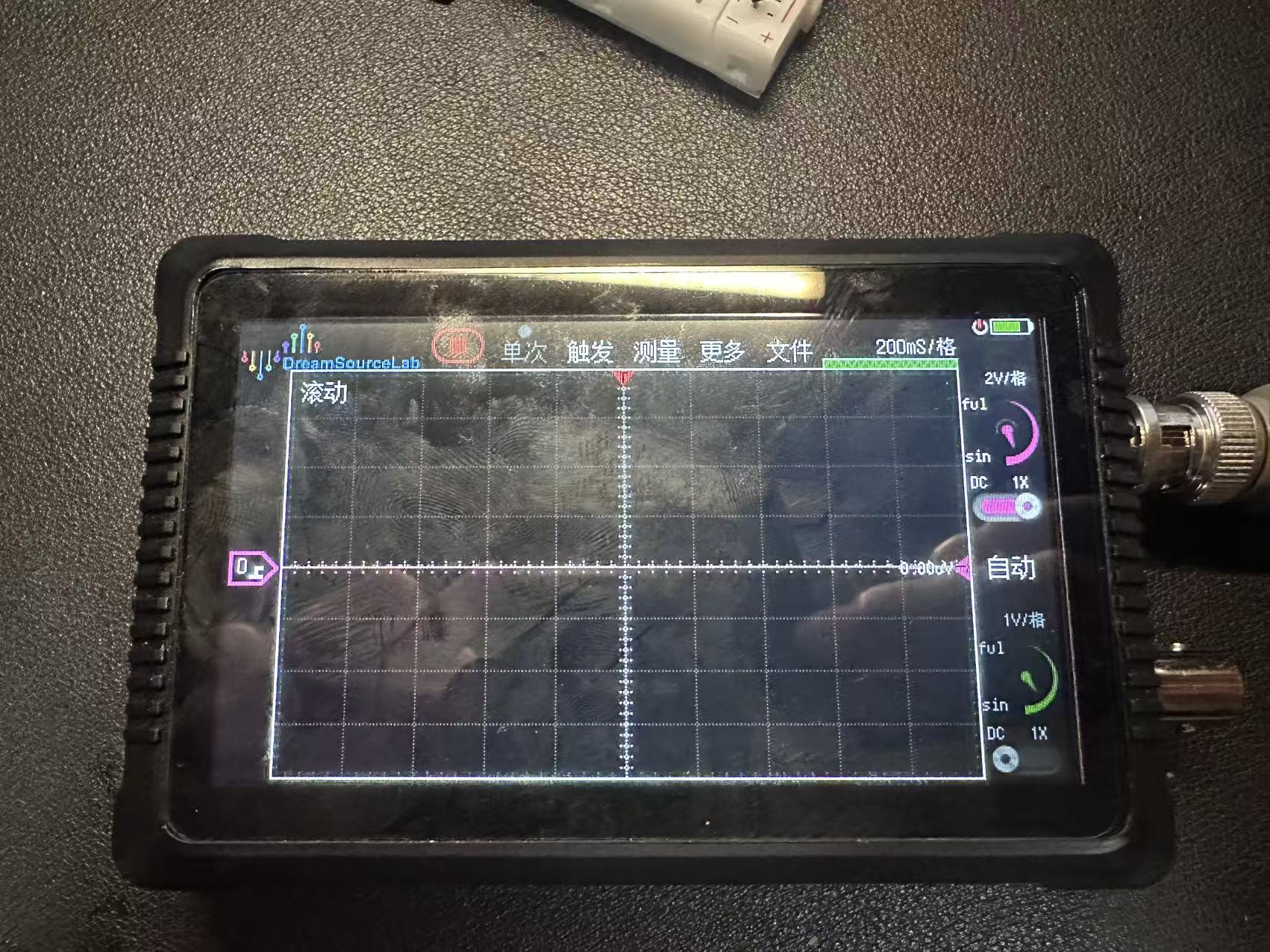

我试着用我示波器测了下引脚，对应的是

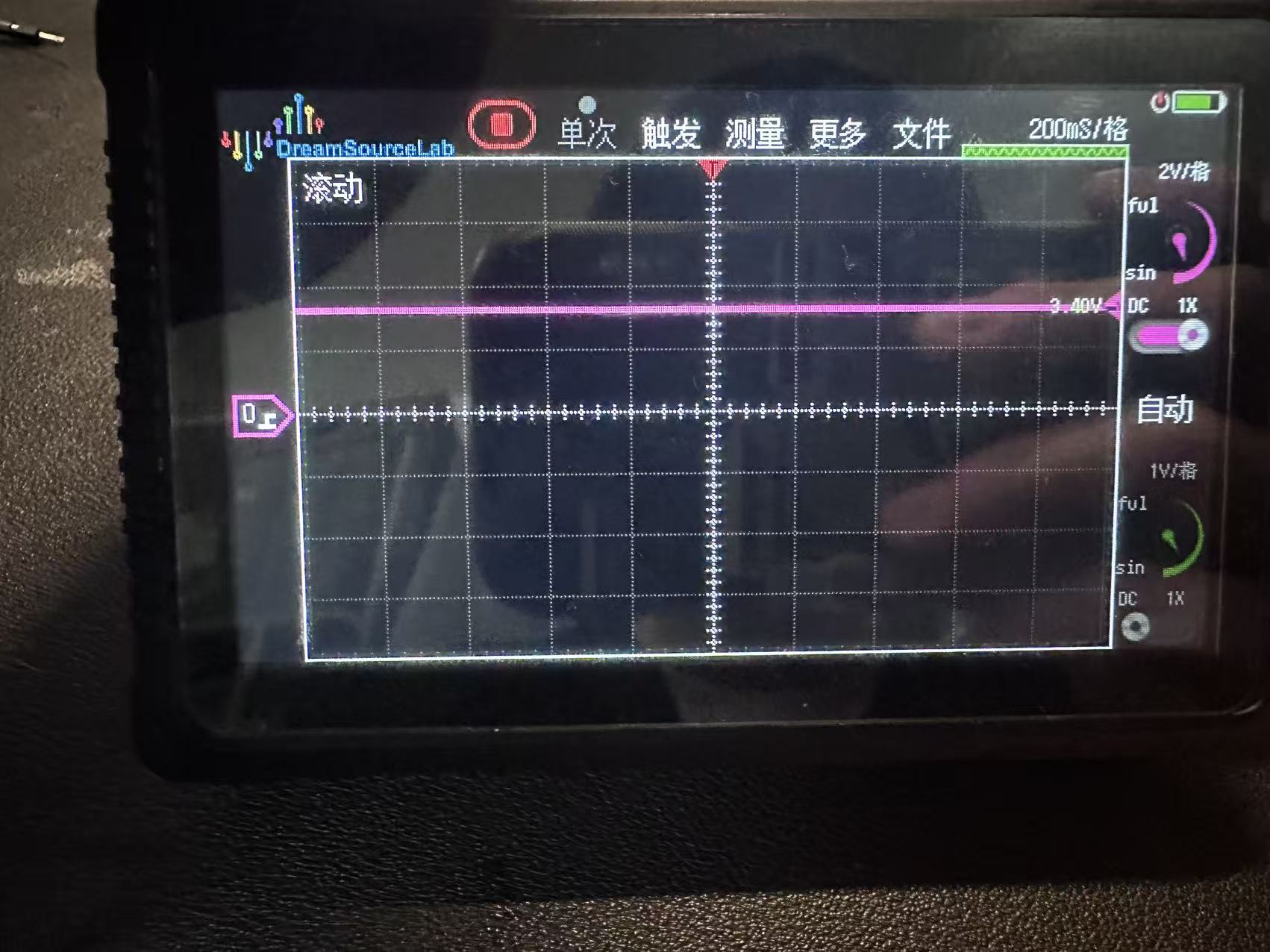

PA5一直维持在3.3V-3.4V之间
PA6则是一直在0V：
以后大家遇到类似的情况可以借鉴下，不要像我一样检查半天，还以为是给板子焊坏了
然后是按键控制LED灯的反转
板子自带的按键为PB11,如下图：
自带的LED灯为PB2，如下图：
然后是删除main函数，复制如下代码至main函数：
#include "gd32vw55x.h"
#include "systick.h"
#include "gd32vw553h_eval.h"
// 定义引脚
#define KEY_PIN GPIO_PIN_11
#define KEY_PORT GPIOB
#define LED_PIN GPIO_PIN_2
#define LED_PORT GPIOB
// 按键状态
#define KEY_PRESSED 0 // 按键按下（假设低电平有效）
#define KEY_RELEASED 1 // 按键释放
// 全局变量
volatile uint8_t key_state = KEY_RELEASED;
volatile uint8_t led_state = 0; // 0:熄灭, 1:点亮
// 函数声明
void gpio_config(void);
uint8_t gpio_level_read_stable(void);
int main(void)
{
// 系统初始化
systick_config();
gpio_config();
// 初始状态：LED熄灭
gpio_bit_reset(LED_PORT, LED_PIN);
led_state = 0;
while(1) {
// 检测按键状态
uint8_t current_key_state = gpio_level_read_stable();
if(current_key_state == KEY_PRESSED && key_state == KEY_RELEASED) {
// 按键按下
key_state = KEY_PRESSED;
// LED状态反转
if(led_state == 0) {
// 点亮LED
gpio_bit_set(LED_PORT, LED_PIN);
led_state = 1;
} else {
// 熄灭LED
gpio_bit_reset(LED_PORT, LED_PIN);
led_state = 0;
}
// 等待按键释放
while(gpio_level_read_stable() == KEY_PRESSED) {
delay_1ms(10);
}
key_state = KEY_RELEASED;
}
delay_1ms(10); // 防止过于频繁的检测
}
}
// GPIO配置
void gpio_config(void)
{
// 启用GPIOB时钟
rcu_periph_clock_enable(RCU_GPIOB);
// 配置按键引脚(PB11)为上拉输入
gpio_mode_set(KEY_PORT, GPIO_MODE_INPUT, GPIO_PUPD_PULLUP, KEY_PIN);
// 配置LED引脚(PB2)为输出
gpio_mode_set(LED_PORT, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, LED_PIN);
gpio_output_options_set(LED_PORT, GPIO_OTYPE_PP, GPIO_OSPEED_10MHZ, LED_PIN);
// 初始状态：LED熄灭（低电平）
gpio_bit_reset(LED_PORT, LED_PIN);
}
// 带防抖的按键电平读取
uint8_t gpio_level_read_stable(void) {
uint8_t level1, level2, level3;
level1 = gpio_input_bit_get(KEY_PORT, KEY_PIN);
delay_1ms(5);
level2 = gpio_input_bit_get(KEY_PORT, KEY_PIN);
delay_1ms(5);
level3 = gpio_input_bit_get(KEY_PORT, KEY_PIN);
return (level1 == level2 && level2 == level3) ? level1 : level2;
}

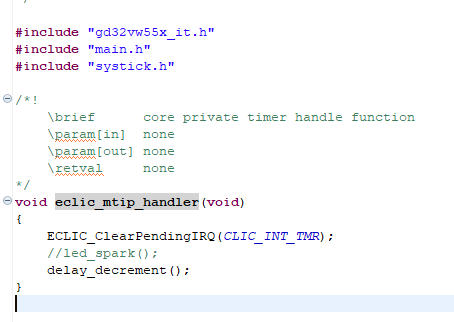

并且，在gd32vw55x_it.c中删除或注释掉led_spark()，如下图
然后重复之前的步骤烧录进板子就可以实现按键控制LED灯翻转了
本文章结束，最近时间比较少，有时间的话还是想玩玩板子的蓝牙、wifi等功能，感觉这板子还是很有意思的，之后如果有时间的话还是会发布相关的测评
