前言
非常感谢萤火工场能够给我这次体验GD32VW553-IOT开发板的机会,下面我将分享自己的初体验
开源口碑分享内容

一、资料下载

去到GD32官网下载GD32VW553-IOT开发板的相关资料,官网链接:https://www.gd32mcu.com/cn/product

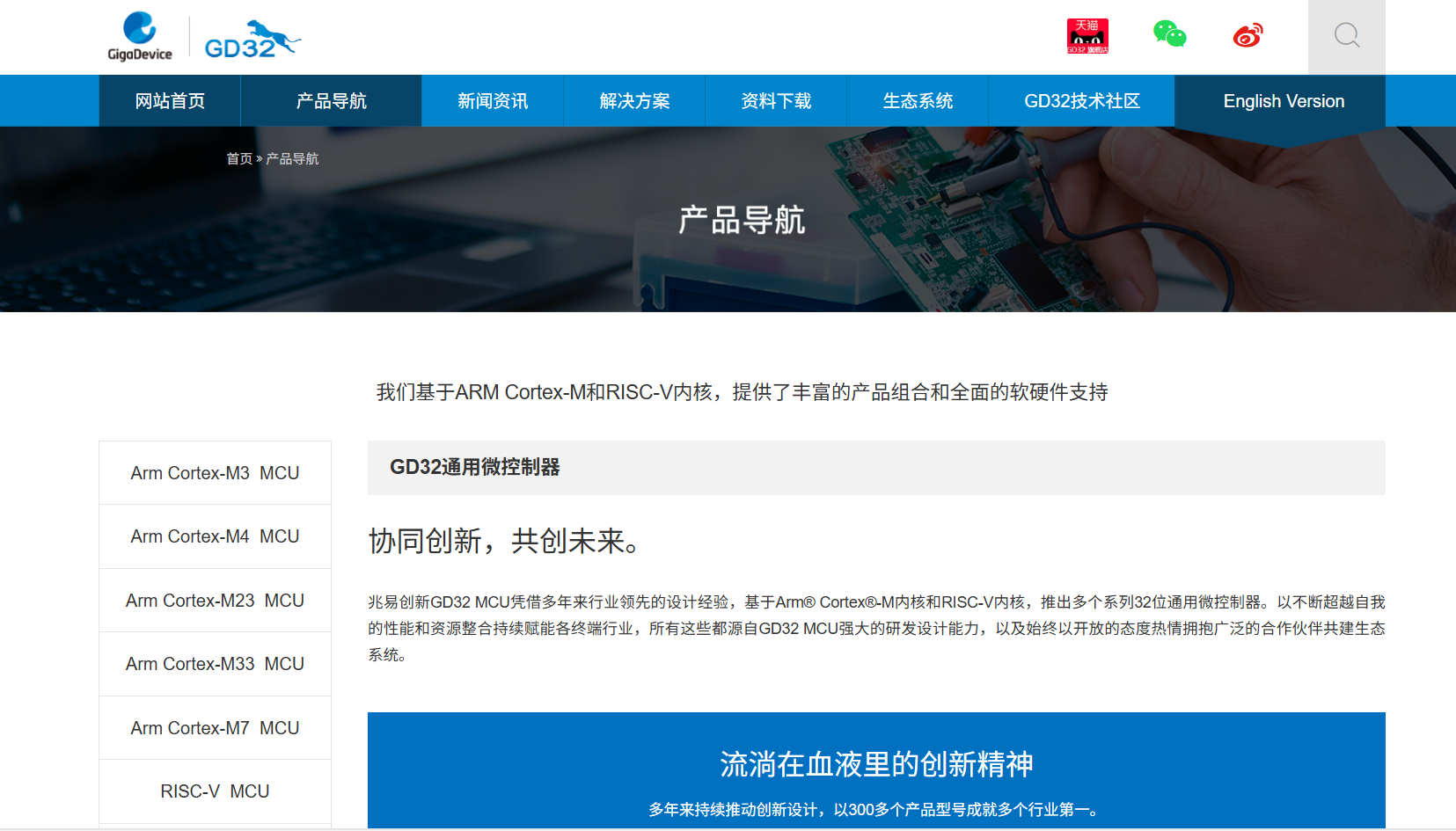

1、点击资料下载

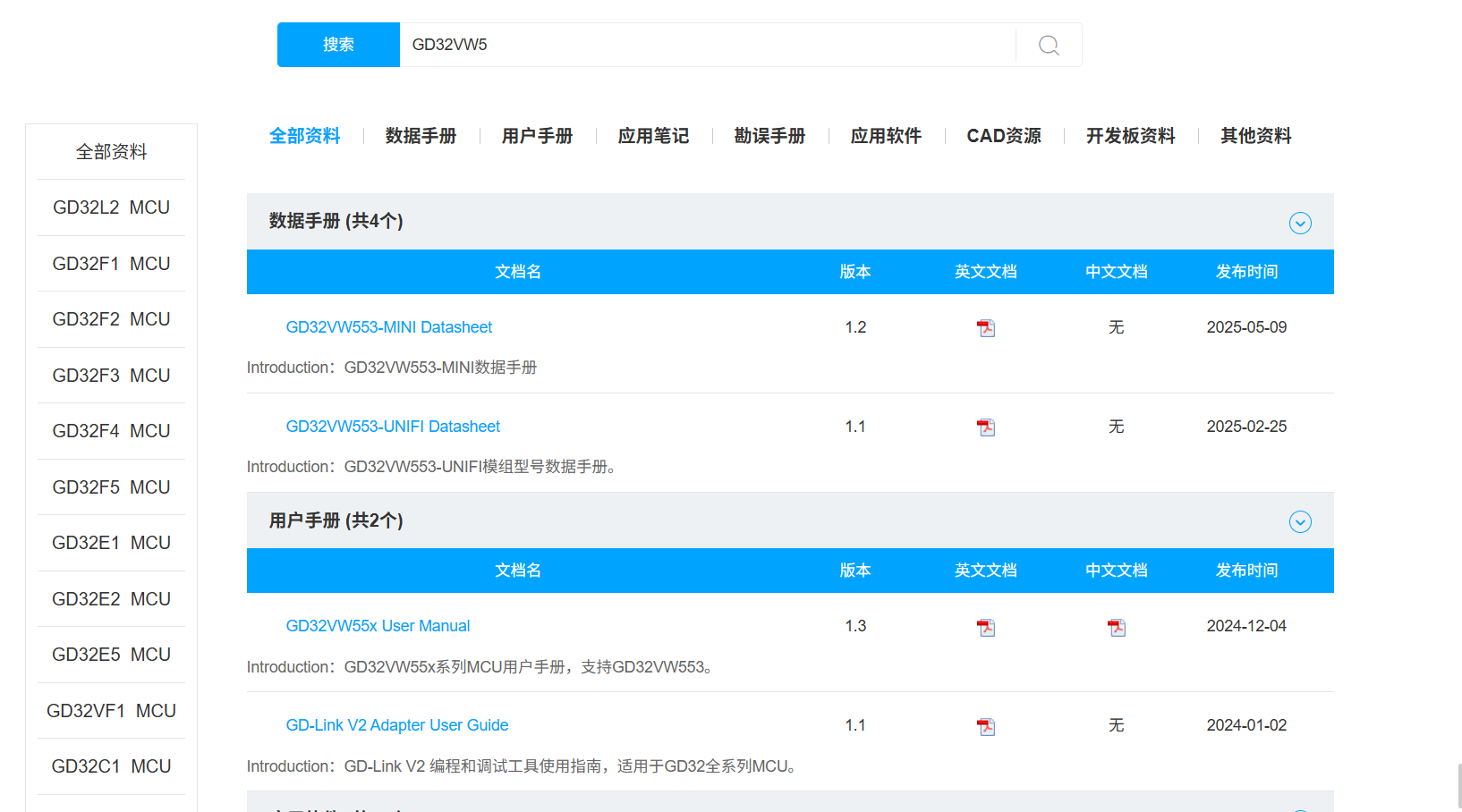

2、找到GD32VW5的资料,并进行下载

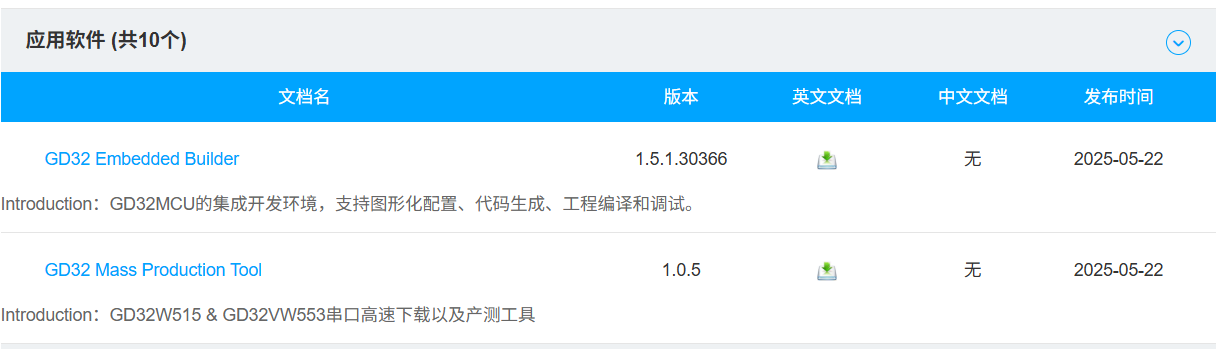

下载GD32 Embedded Builder和GD32 Mass Production Tool,后续将会使用GD32 Embedded Builder进行开发GD32VW553以及使用GD32 Mass Production Tool进行串口下载程序,环境搭建过程请参考GD32VW553快速开发指南:

GD32VW553 快速开发指南


二、开发板

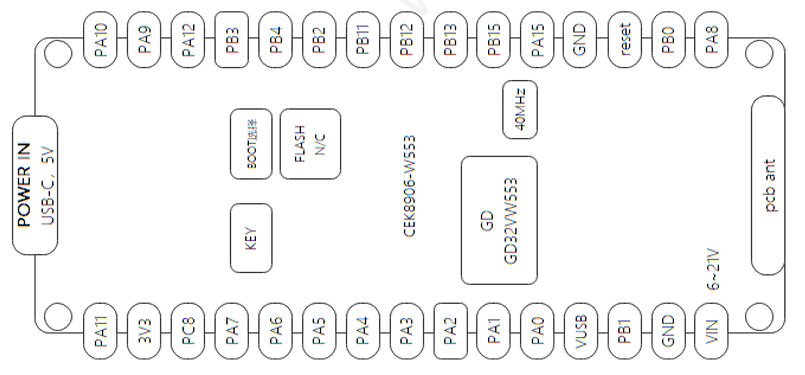

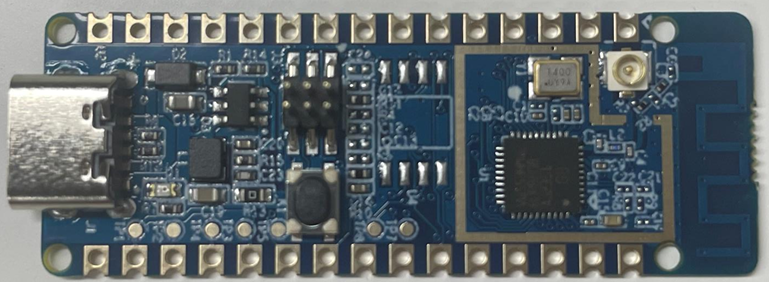

1、开发板引脚对应及实物图

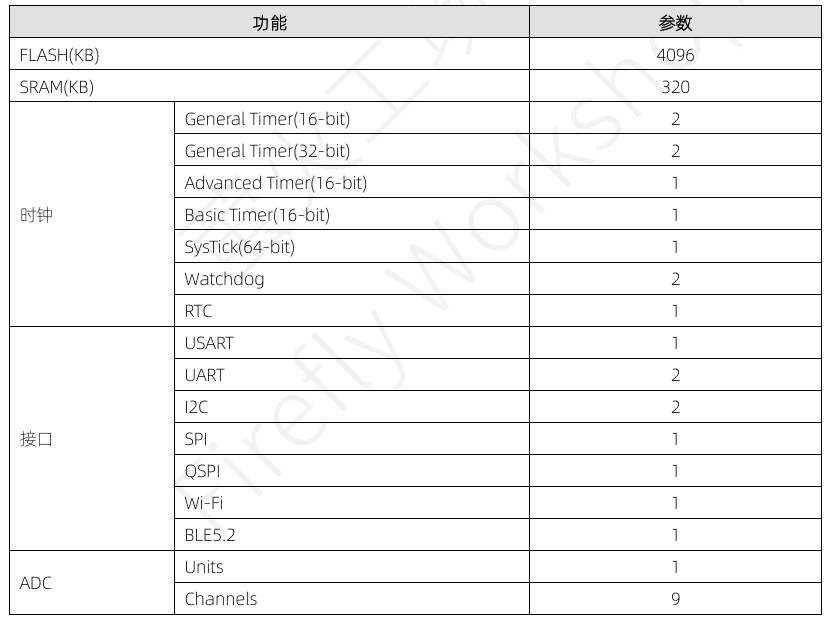

2、系统资源

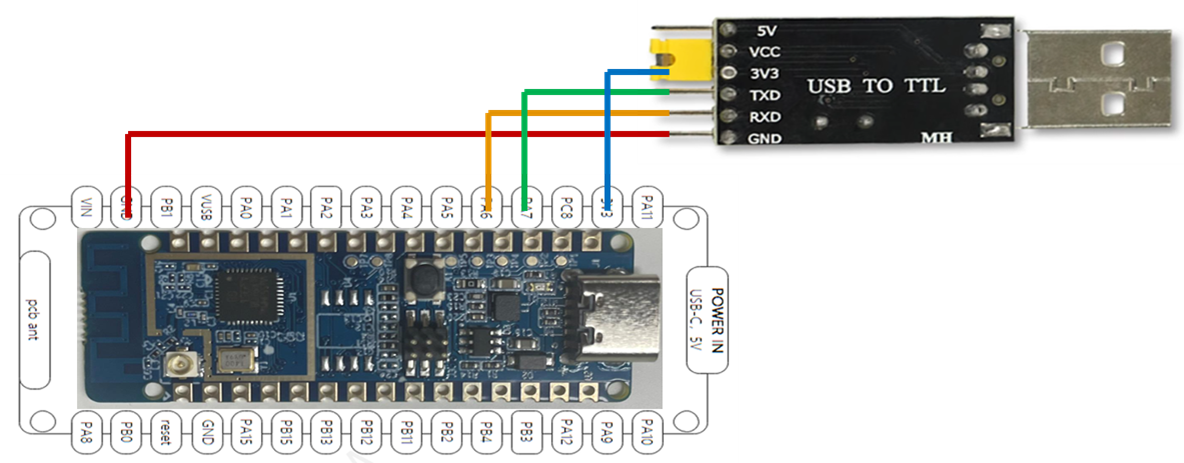

3、系统连接(下载电路)

通过串口3来下载程序(PA7->TXD PA6->RXD),若要使MCU进入Bootloader模式,需要将Boot0配置为高电平,Boot1为低电平,但由于开发板实物中的R4位置的1K电阻并未焊接,因此可以将R4的位置用锡给焊接起来或者手动拉高电平,方法为短接3v3与PC8,在烧录完成后需要将Boot引脚还原为原来的状态


三、代码

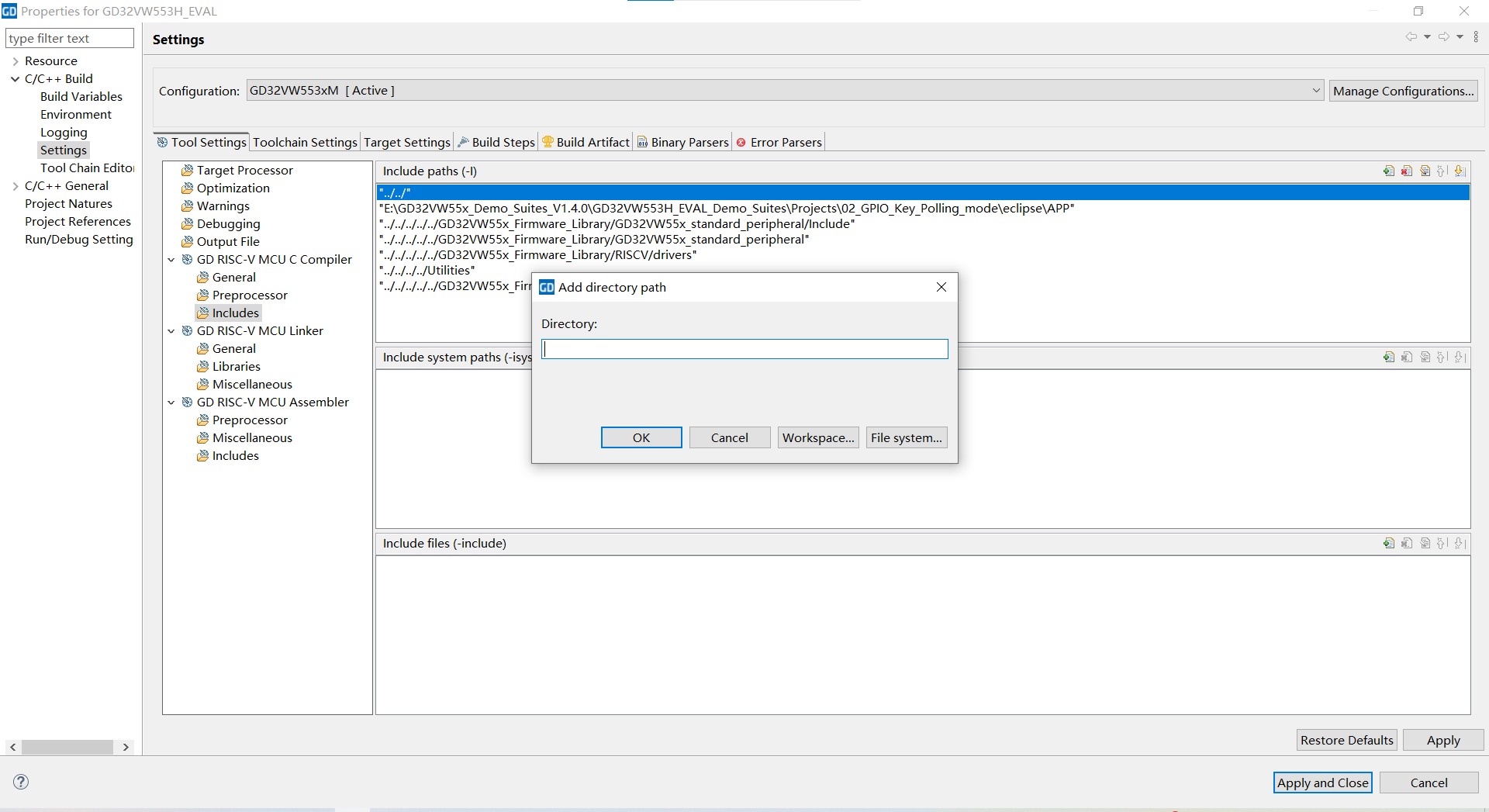

新建文件夹,放置自己所写的驱动,添加.c和.h文件,同时需要添加头文件路径,不然编译会报错点击Project->Properties->Settings->Includes里面的加号,再将头文件的路径复制到Directory中。

led.c

#include "led.h"

void LED_Init(void)

{

/* enable the LED clock */

rcu_periph_clock_enable(RCU_GPIOA);

/* configure LED GPIO port */

gpio_mode_set(GPIOA, GPIO_MODE_OUTPUT, GPIO_PUPD_PULLDOWN, GPIO_PIN_5);

gpio_mode_set(GPIOA, GPIO_MODE_OUTPUT, GPIO_PUPD_PULLDOWN, GPIO_PIN_4);

gpio_mode_set(GPIOA, GPIO_MODE_OUTPUT, GPIO_PUPD_PULLDOWN, GPIO_PIN_3);

/* reset LED GPIO pin */

gpio_bit_reset(GPIOA, GPIO_PIN_5 );

gpio_bit_reset(GPIOA, GPIO_PIN_4 );

gpio_bit_reset(GPIOA, GPIO_PIN_3 );

}

key.c


#include "key.h"

void KEY_Init(void)

{

/* enable the LED clock */

rcu_periph_clock_enable(RCU_GPIOA);

/* configure button pin as input */

gpio_mode_set(GPIOA, GPIO_MODE_INPUT, GPIO_PUPD_PULLUP, GPIO_PIN_0);

}

uint8_t KEY_NUM(void)

{

uint8_t key;

if(RESET == gpio_input_bit_get(GPIOA, GPIO_PIN_0))

{

delay_1ms(100);

if(RESET == gpio_input_bit_get(GPIOA, GPIO_PIN_0))

key = 1;

}

else key = 0;

return key;

}

main.c

#include "gd32vw55x.h"

#include "systick.h"

#include "led.h"

#include "key.h"

uint8_t key_number;

uint8_t flag = 0;

/*!

\brief main function

\param[in] none

\param[out] none

\retval none

*/

int main(void)

{

systick_config();

KEY_Init();

LED_Init();

while(1) {

/* check whether the button is pressed */

key_number = KEY_NUM();

if(key_number == 1 && flag == 0)

LED1_TOGGLE;

}

}

四、程序下载

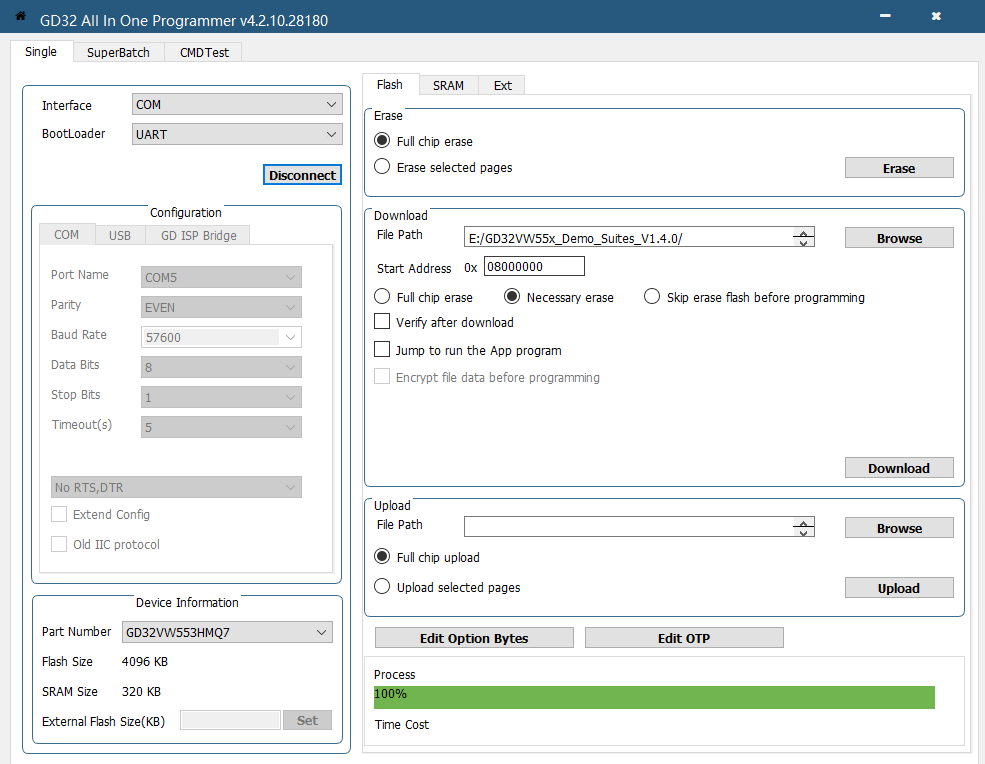

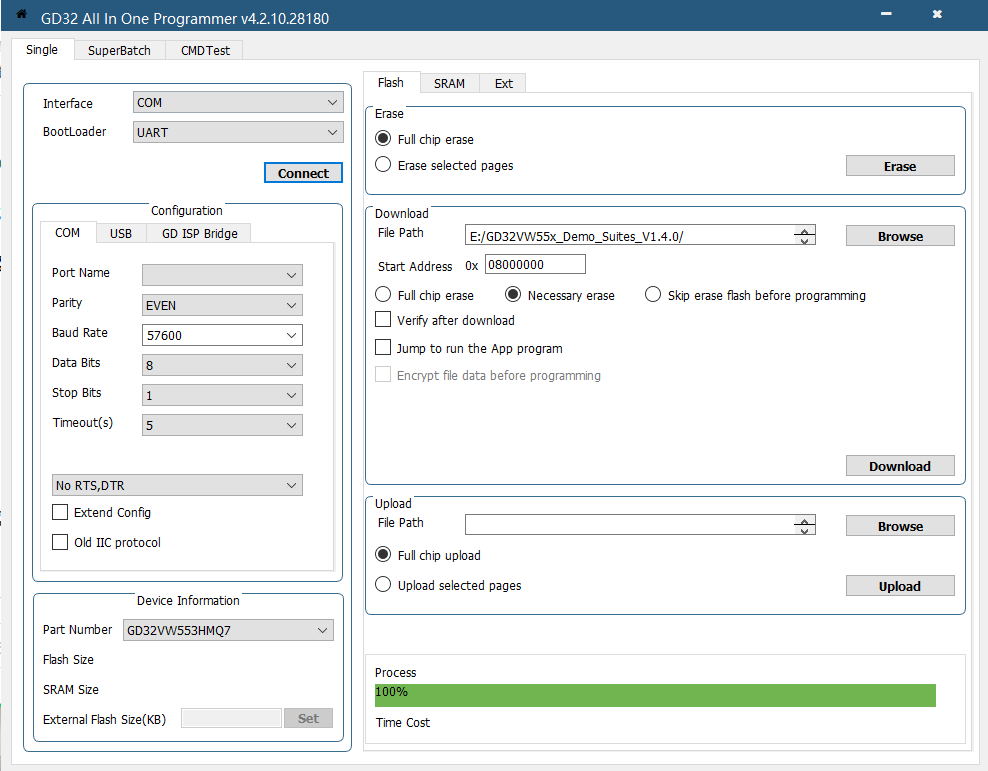

打开GD32AllInOneProgrammer.exe,将USB转TTL模块连接电脑GD32AllInOneProgrammer会自动识别串口信息,需要将Boot0配置为高电平,Boot1为低电平,PC8连接高电平,按下复位按键,再点击Connect进行连接,连接成功后在File Path点击Browse,选择所要下载程序的.bin文件,点击Download。下载成功后将PC8和Boot引脚复原。
