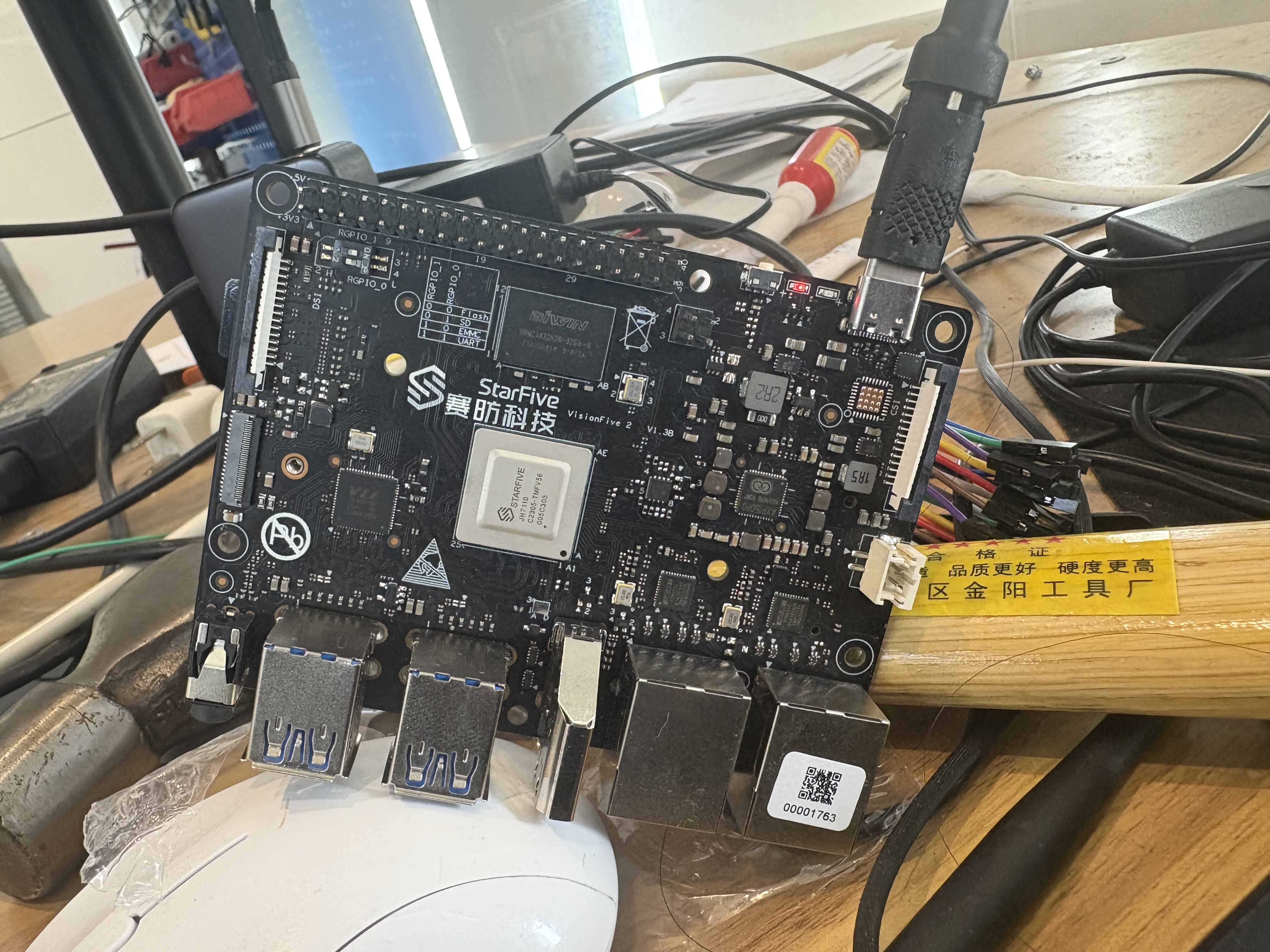

硬件平台： StarFive VisionFive V2 (LPDDR4 4GB)

目标操作系统： openEuler 22.03 LTS (RISC-V 64位)

U-Boot版本： U-Boot 2021.10 (May 07 2025 - 15:41:57 +0800), Build: jenkins-github_visionfive2_6.6-10

引言

本文记录了在StarFive VisionFive V2开发板上通过SD卡引导openEuler 22.03 LTS操作系统时遇到的启动故障及其排查和解决过程。参照系统在同一硬件上可成功引导Debian官方镜像，初步判断硬件本身工作正常，问题主要集中在U-Boot引导加载程序与openEuler镜像的兼容性或配置上。

初期故障现象与日志分析

使用串口对板卡开机日志进行监听，得到如下信息：

U-Boot SPL 2021.10 (May 07 2025 - 15:41:57 +0800)
LPDDR4: 4G version: g8ad50857.
Trying to boot from SPI

OpenSBI v1.2

/ __ \ / | _ _  |
| | | | __ ___ _ __ | ( | |) || |
| | | | '_ \ / _ \ '_ \ ___ | _ < | |
| || | |) | __/ | | |) | |) || |
_/| ./ _|| ||/|/___|
| |
|_|

Platform Name : StarFive VisionFive V2
Platform Features : medeleg
Platform HART Count : 5
Platform IPI Device : aclint-mswi
Platform Timer Device : aclint-mtimer @ 4000000Hz
Platform Console Device : uart8250
Platform HSM Device : —
Platform PMU Device : —
Platform Reboot Device : pm-reset
Platform Shutdown Device : pm-reset
Platform Suspend Device : —
Firmware Base : 0x40000000
Firmware Size : 392 KB
Firmware RW Offset : 0x40000
Runtime SBI Version : 1.0

Domain0 Name : root
Domain0 Boot HART : 1
Domain0 HARTs : 0*,1*,2*,3*,4*
Domain0 Region00 : 0x0000000002000000-0x000000000200ffff M: (I,R,W) S/U: ()
Domain0 Region01 : 0x0000000040000000-0x000000004003ffff M: (R,X) S/U: ()
Domain0 Region02 : 0x0000000040040000-0x000000004007ffff M: (R,W) S/U: ()
Domain0 Region03 : 0x0000000000000000-0xffffffffffffffff M: (R,W,X) S/U: (R,W,X)
Domain0 Next Address : 0x0000000040200000
Domain0 Next Arg1 : 0x0000000042200000
Domain0 Next Mode : S-mode
Domain0 SysReset : yes
Domain0 SysSuspend : yes

Boot HART ID : 1
Boot HART Domain : root
Boot HART Priv Version : v1.11
Boot HART Base ISA : rv64imafdcbx
Boot HART ISA Extensions : none
Boot HART PMP Count : 8
Boot HART PMP Granularity : 4096
Boot HART PMP Address Bits: 34
Boot HART MHPM Count : 2
Boot HART MIDELEG : 0x0000000000000222
Boot HART MEDELEG : 0x000000000000b109

U-Boot 2021.10 (May 07 2025 - 15:41:57 +0800), Build: jenkins-github_visionfive2_6.6-10

CPU: rv64imacu_zba_zbb
Model: StarFive VisionFive V2
DRAM: 4 GiB
MMC: sdio0@16010000: 0, sdio1@16020000: 1
Loading Environment from SPIFlash… SF: Detected gd25lq128 with page size 256 Bytes, erase size 4 KiB, total 16 MiB
*** Warning - bad CRC, using default environment

StarFive EEPROM format v2

--------EEPROM INFO--------
Vendor : StarFive Technology Co., Ltd.
Product full SN: VF7110B1-2310-D004E000-00001763
data version: 0x2
PCB revision: 0xb2
BOM revision: A
Ethernet MAC0 address: 6c:cf:39:00:52:34
Ethernet MAC1 address: 6c:cf:39:00:52:35
--------EEPROM INFO--------

In: serial
Out: serial
Err: serial
Model: StarFive VisionFive V2
Net: eth0: ethernet@16030000, eth1: ethernet@16040000
Hit any key to stop autoboot: 0
switch to partitions #0, OK
mmc1 is current device
Try booting from MMC1 …
Can’t set block device

Warning: Input data exceeds 1048576 bytes - truncated

Info: input data size = 1048578 = 0x100002

Error: “boot2” not defined

Card did not respond to voltage select! : -110
starfive_pcie pcie@2B000000: Port link up.
starfive_pcie pcie@2B000000: Starfive PCIe bus probed.
PCI: Failed autoconfig bar 10
starfive_pcie pcie@2C000000: Port link down.
starfive_pcie pcie@2C000000: Starfive PCIe bus probed.
PCI: Failed autoconfig bar 10

Device 0: unknown device

Device 0: unknown device
Tring booting distro …
switch to partitions #0, OK
mmc1 is current device
Try booting from MMC1 …
Can’t set block device

Warning: Input data exceeds 1048576 bytes - truncated

Info: input data size = 1048578 = 0x100002

Retrieving file: /extlinux/extlinux.conf
Can’t set block device
Error reading config file
Card did not respond to voltage select! : -110

Device 0: unknown device

Device 0: unknown device
StarFive #

观察到，系统引导失败时U-Boot输出的关键错误信息包括：

* *** Warning - bad CRC, using default environment: U-Boot环境变量存储区数据校验和错误，导致U-Boot加载其编译时内置的默认环境变量。

* Card did not respond to voltage select! : -110: 底层MMC子系统错误，表明U-Boot在与SD卡（设备mmc1）进行电压协商时失败。

* Can't set block device: 由于无法与SD卡正常通信，U-Boot无法将其初始化为块设备。

* Error reading config file (尝试读取 /extlinux/extlinux.conf): 块设备访问失败，导致无法读取引导配置文件。

针对环境变量CRC错误，首先在U-Boot命令行执行了以下操作：

env default -a

saveenv

reset

此操作成功重置并保存了默认环境变量，清除了CRC警告。然而，SD卡访问相关的 -110 错误依旧存在，系统仍无法从SD卡引导。

关键进展

考虑到Debian系统可正常引导，推测U-Boot的MMC驱动程序与SD卡在特定条件下能够兼容。尝试在U-Boot命令行手动与mmc1设备交互：

mmc dev 1       # 切换到 mmc1 (SD卡)

mmc rescan      # 重新扫描MMC总线上的设备

mmc info        # 显示当前MMC设备信息

在执行 mmc rescan 命令后，mmc info 成功返回了SD卡的详细信息（型号SC64G，容量59.5 GiB），且未出现 -110 错误。这一现象表明，在U-Boot的自动引导脚本中，可能在访问SD卡前缺少了必要的 mmc rescan 步骤，或者执行时序不当。

进一步，通过 mmc part 确认SD卡分区为GPT格式。使用 fatls mmc 1:2 /extlinux/ 命令，确认了引导配置文件 extlinux.conf 位于SD卡的第2分区（ESP分区，FAT32格式）。

U-Boot引导脚本分析

U-Boot的自动引导主要由 bootcmd 环境变量控制，其内容为：

bootcmd=run sdk_boot_env; run distro_boot_env

这表明引导流程依次执行 sdk_boot_env 和 distro_boot_env 两个脚本。通过 printenv 逐级分析这些脚本及其依赖的环境变量，关键信息如下：

boot_devs=mmc nvme: 定义了引导设备的尝试顺序。

bootmode=flash: U-Boot当前识别的启动模式为从SPI Flash启动（U-Boot本身由此加载）。

mmc_devnum_l=1 0: 当 bootmode=flash 时，脚本会遍历此列表中的MMC设备号（1对应SD卡，0对应eMMC）。

sdk_boot_env 和 distro_boot_env 的执行逻辑均依赖 bootmode，并针对 flash 模式下的MMC设备列表进行循环。

mmc_test_and_boot (由 bootenv_mmc 调用): 其内部包含 run boot2，是之前日志中 ## Error: "boot2" not defined 错误的来源。

distro_mmc_test_and_boot (由 distro_bootenv_mmc 调用): 其内容为 if mmc dev ${devnum}; then ... run bootcmd_distro;fi;。此处的 mmc dev ${devnum} 是自动引导时发生 -110 错误的关键点，因其后未立即执行 mmc rescan。

内核版本兼容性与引导分区定位

通过 fatls mmc 1:2 列出SD卡第2分区文件，发现：

* 内核文件为 vmlinuz-5.15.0-3.oe2203.riscv64。

* extlinux.conf 和 boot/uEnv.txt 也位于此分区。

此内核版本（5.15.0）与当前U-Boot（2021.10）自述文件中声明支持的内核版本之一相符，因此排除了内核版本不兼容作为首要原因的推测。

然而，检查到环境变量 bootpart 的值为 3 (通过 printenv bootpart)，而 extlinux.conf 实际位于第 2 分区。这是导致后续 sysboot 命令（在 bootcmd_distro 内）无法找到配置文件的另一个关键原因。

手动引导验证

基于以上分析，在U-Boot命令行中手动设置正确的环境变量并执行引导序列：

mmc dev 1

mmc rescan

setenv devnum 1

setenv bootdev mmc

setenv bootpart 2                 # 修正引导分区号为2

setenv boot_syslinux_conf extlinux/extlinux.conf

setenv bootenv boot/uEnv.txt

setenv loadaddr 0x50000000

setenv scriptaddr ${loadaddr}

# bootcmd_distro 的内容为: run load_distro_uenv; sysboot ${bootdev} ${devnum}:${bootpart} fat ${scriptaddr} /${boot_syslinux_conf};

run bootcmd_distro

此序列成功加载了所有引导组件，并最终启动进入openEuler系统，验证了问题点在于自动引导脚本的执行逻辑和参数错误。

解决方案

为实现自动引导，需将验证成功的逻辑固化到U-Boot环境变量中。

# 1. 将 boot2 定义为空操作，避免 sdk_boot_env 中的错误提示

setenv boot2 true

# 2. 定义针对SD卡 (mmc1) openEuler 的核心引导脚本 boot_oe_sd

setenv boot_oe_sd 'echo Attempting to boot openEuler from SD Card (mmc1)...; \

   mmc dev 1; \

   if test $? -eq 0; then \

       mmc rescan; \

       echo Setting boot parameters for mmc1 partition 2...; \

       setenv devnum 1; \

       setenv bootdev mmc; \

       setenv bootpart 2; \

       setenv boot_syslinux_conf extlinux/extlinux.conf; \

       setenv bootenv boot/uEnv.txt; \

       setenv loadaddr 0x50000000; \

       setenv scriptaddr ${loadaddr}; \

       echo Running bootcmd_distro...; \

       run bootcmd_distro; \

   else \

       echo Failed to select mmc dev 1.; \

   fi'

# 3. 修改主 bootcmd，使其首先尝试执行 boot_oe_sd

setenv bootcmd 'run boot_oe_sd; echo boot_oe_sd finished, falling back to original boot sequence if needed...; run sdk_boot_env; run distro_boot_env'

# 4. 保存环境变量至SPI Flash

saveenv

# 5. 重启系统

reset

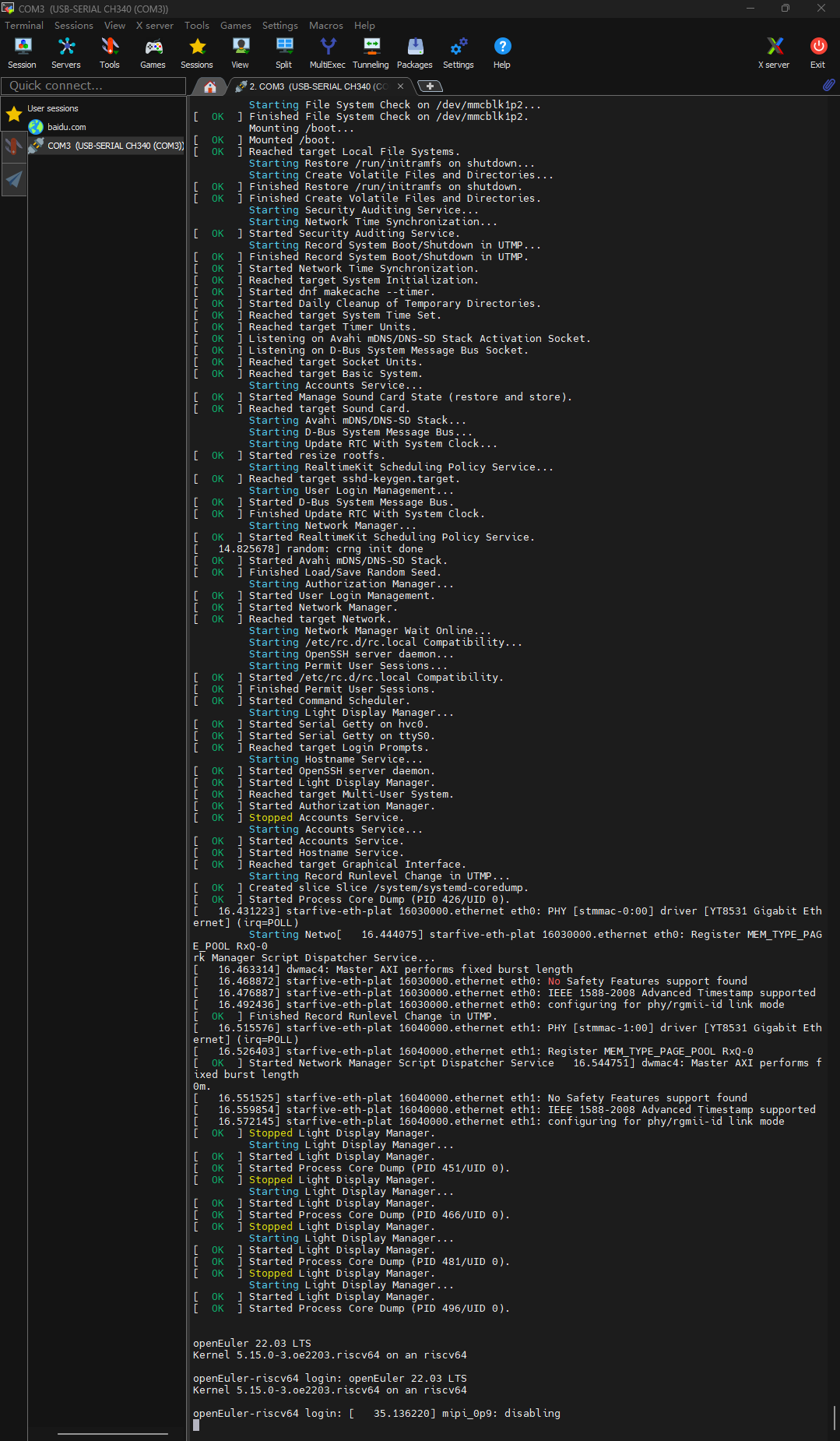

执行以上命令后，VisionFive V2开发板成功实现了openEuler系统的自动引导。

结语

笔者以工业机器人控制为目的申请此板卡，并尝试使用OpenEuler 22.04 与ROS2 Humble进行应用开发，但遇到了新版Uboot固件无法正确引导OpenEuler 22.04的问题。虽然问题初步解决，但是此过程消耗了大量时间，对工业机器人项目进度造成了迟滞，且仍然存在无法使用HDMI显示图形界面的问题，在此背景下笔者选择了直接以Modbus/TCP协议与工业机器人通信的技术方案作为最终技术方案，并对uboot github开发组提出bug相关issue，在相关bug被完全解决后，对ROS2 Humble的尝试评测后续仍会进行，但受限于工时，可能内容将仅局限于基本的运动控制。

同时基于Modbus/TCP协议的应用开发在后续完成后也将一并奉上。
