一、官网地址

GD32官方网站：
https://www.gd32mcu.com开发板资料下载：
https://www.gd32mcu.com/cn/download

芯片外设：

二、工程创建及烧录程序

1.  工程创建：

详细看视频 https://www.bilibili.com/video/BV1SxjZzBE9h/ ，或者这篇分享 https://www.iceasy.com/review/1907819582555959297

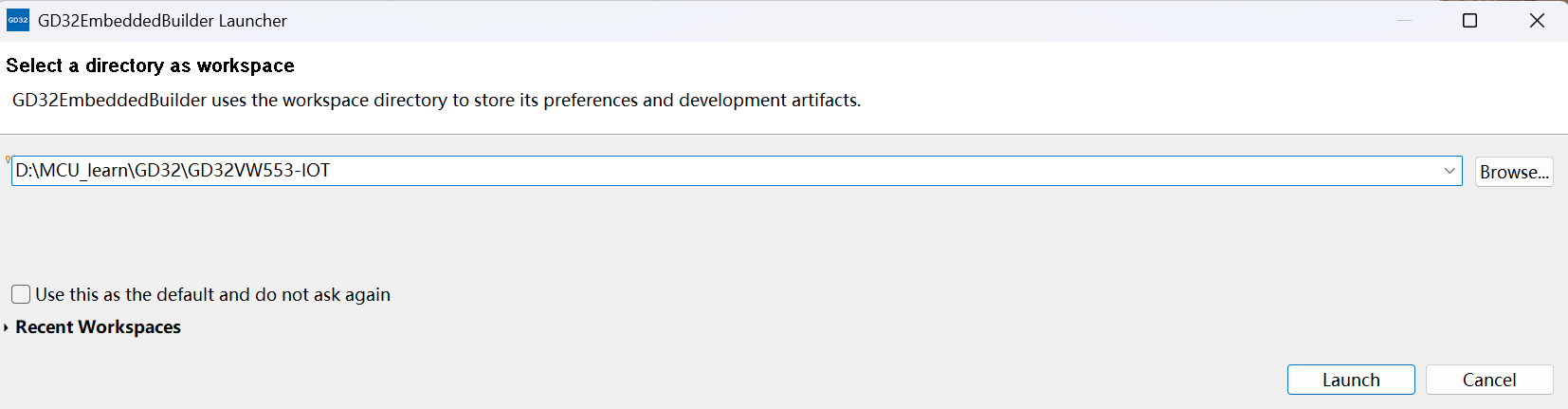

打开GD32 Embedded Builder，点击Browse选择一个文件夹作为工作区，完成后点击Launch；

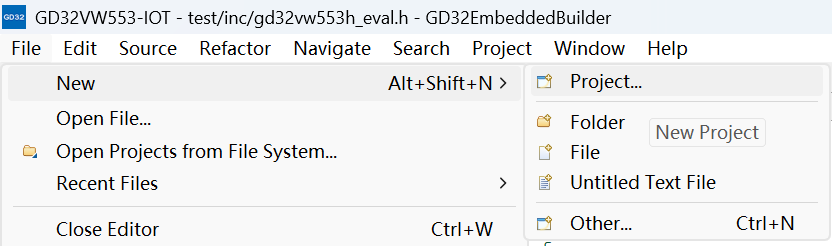

打开后在左上角选择File-New-Project，打开新建文件界面；

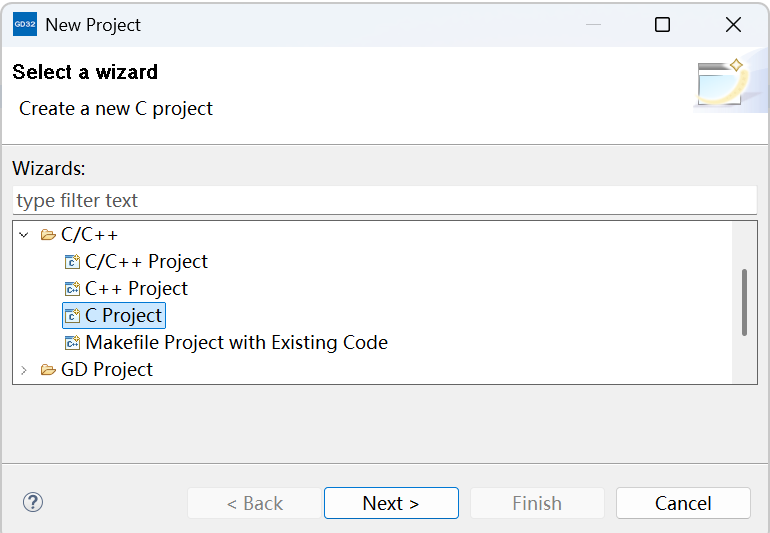

选择c project，点击Next；

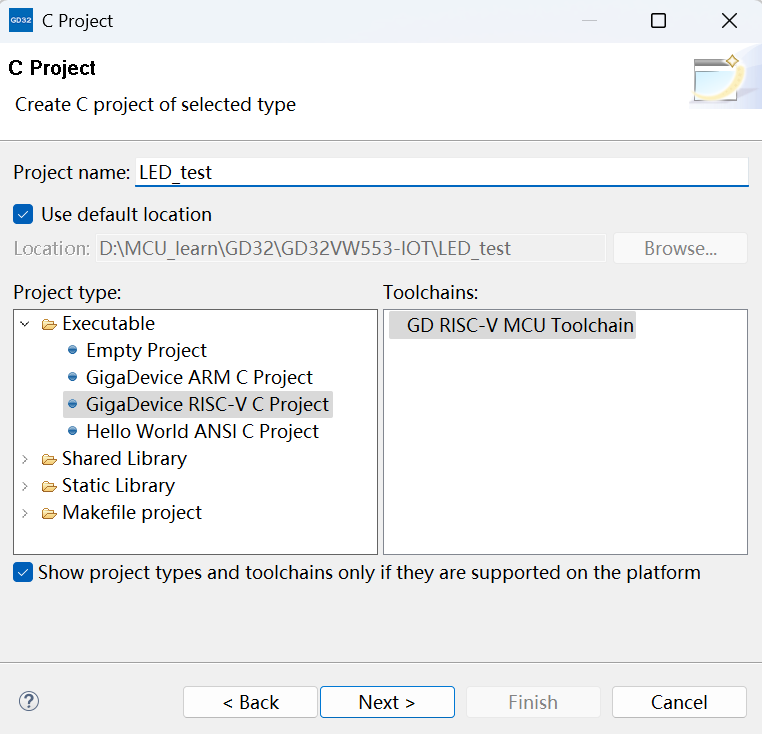

填写项目名字，选择Risc-V的C语言编译环境（GD32VW553HMQ7是RISC-V内核的芯片），点击Next；

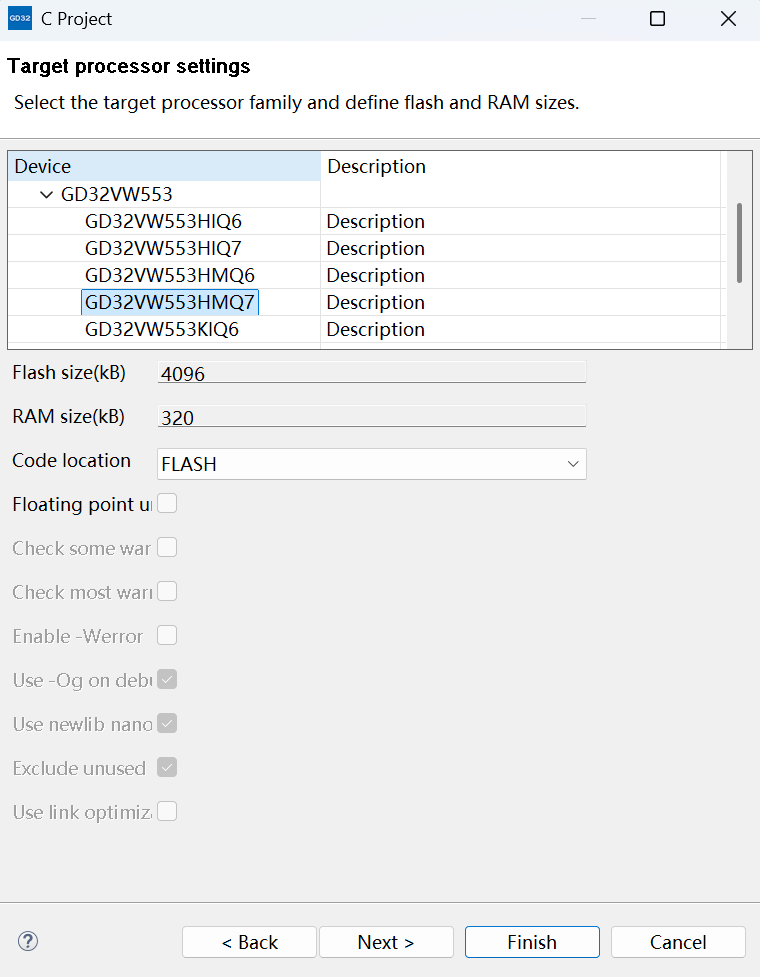

选择对应芯片，点击Finish；

这样工程就创建好了，下面是烧录过程。

2.  编译程序：

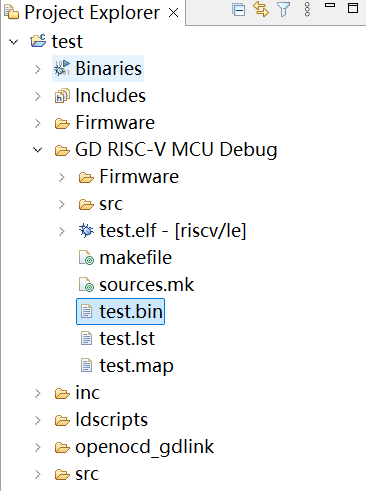

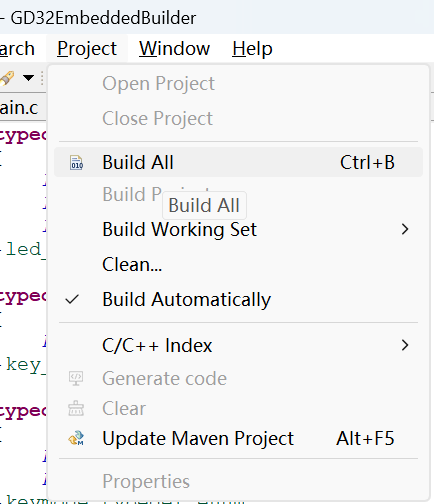

点击Project-Build All编译程序，编译后可以在左边目录里看到一个新文件夹GD RISC-V MCU Debug，里面有一个 你的文件名.bin文件，为二进制程序文件。

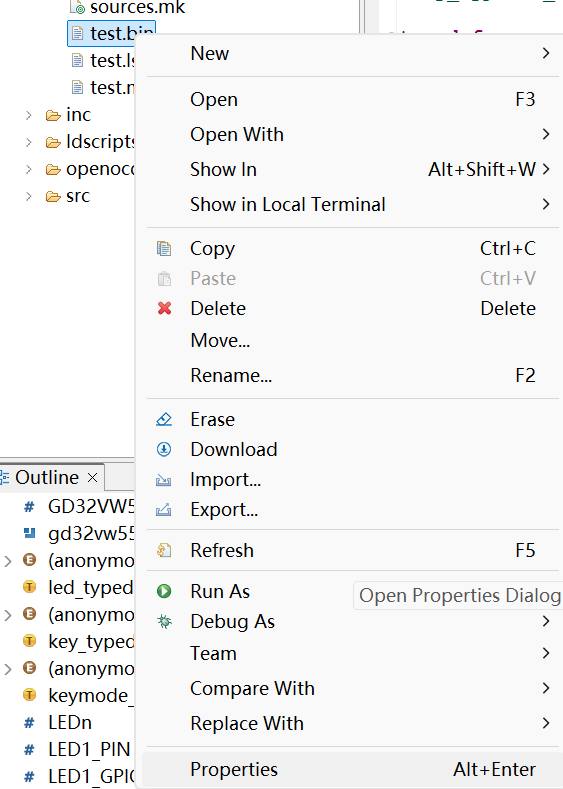

右键找到最下面的Properties，点开可以看到文件的路径，记住它的路径。

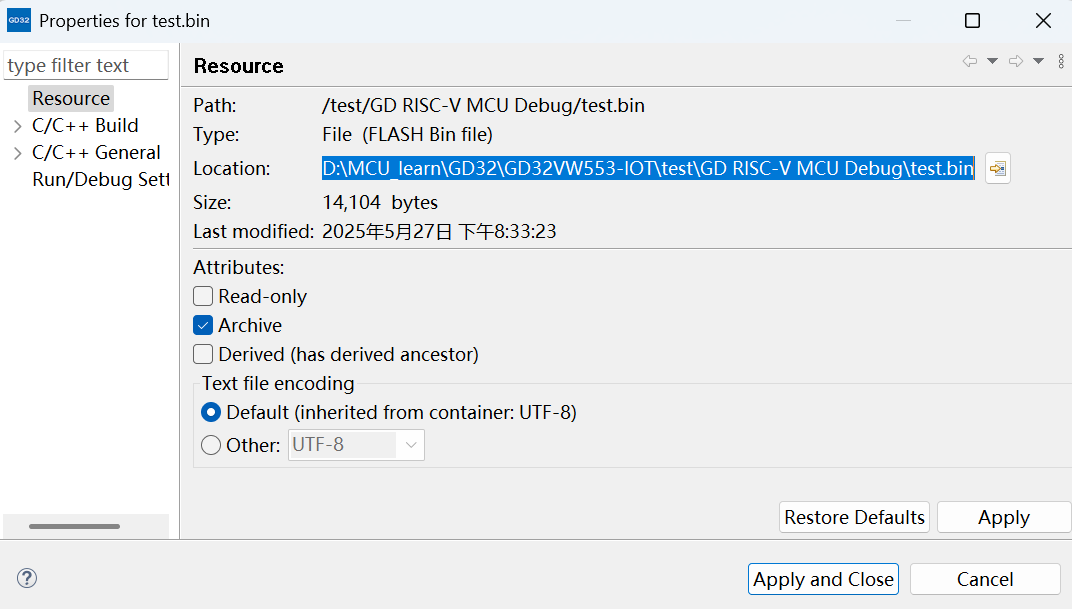

复制地址。

3.  烧录程序：

打开All-In-One Programmer，将开发板连接到串口工具上，连接方式见下图：（注意工具上电压应该是3.3V，或者通过type-C口供电），即需要PA6接RXD，PA7接TXD。

连接后在你的电脑可以识别出COM口，这时候不要着急点击Connect，不然你的电脑将会告诉你识别不到COM口，这就是这个开发板烧录麻烦之处。

烧录需要BOOT0=1,BOOT1=0。

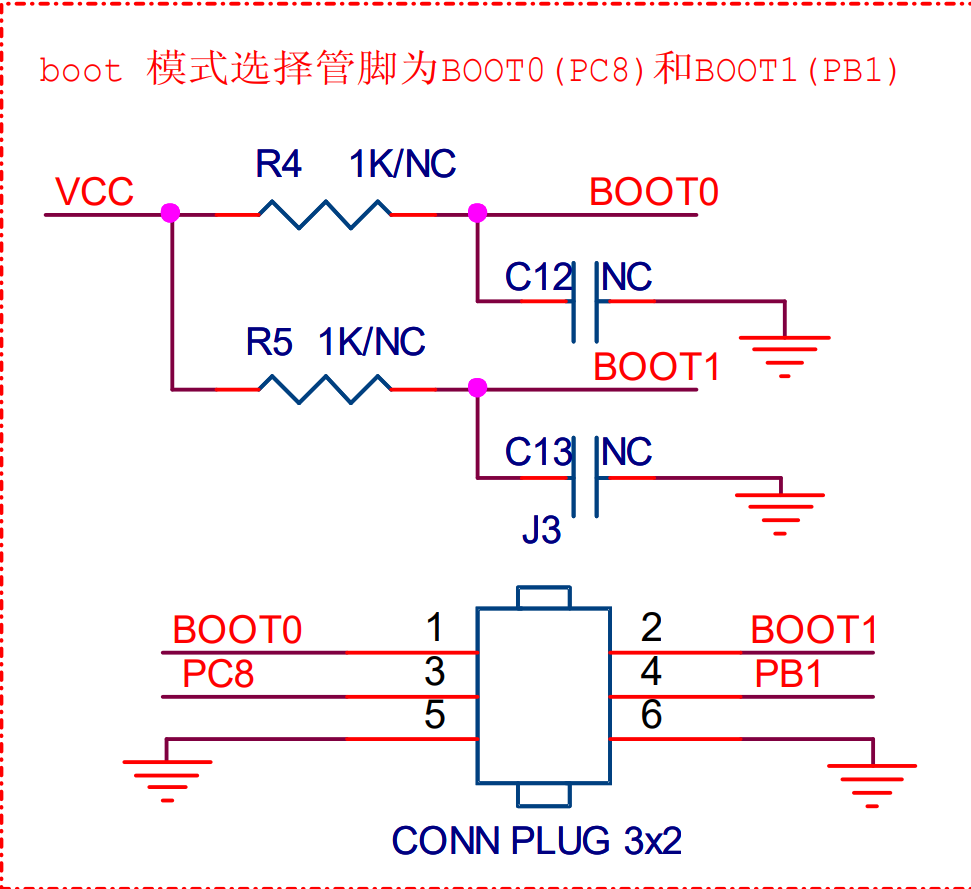

先将开发板上BOOT0的跳线帽拔下来接到1，由于开发板上R4电阻并没有焊上，只把跳线帽换到1并不能使BOOT0(PC8)拉高，所以我们需要把R4电阻焊上，（如果不想焊，可以用镊子短接一下R4电阻，或者直接短接PC8和3.3V），然后再按一下旁边的RESET按钮重启芯片。详细操作我的视频里有

这时候再点Connect就可以成功连上了

芯片型号一般会自动检测，如果检测不到多半是没接好线；接下来点击Browse，粘贴刚刚复制下来的.bin文件路径，点击Download，等待下载进度条完成后，成功烧录程序，之后记得把跳线帽放回原位，再按一下RESET按键。
