一、硬件展示：

       该开发板采用了全新的开源指令集架构RISC-V处理器内核，主频可达160MHz。集成了高达4MB Flash及320KB SRAM，另有32KB可配置指令高速缓存(I-Cache)，大幅提升了CPU处理效率，支持2.4GHz Wi-Fi 6及BLE5.2无线连接标准；

——GD32VW553-IOT-V2全新的设计针对旧款的开发痛点进行了系统性优化：

1.Type-C 口升级：集成串口功能，配了CH340芯片，可以直接插Type-C下载，提升开发便捷性;

2.新增开关：增设用户可自定义按键及指示灯，拓展交互控制与状态显示功能;

3.板面布局优化：背面增加引脚丝印，正面仅保留关键器件丝印，布局清晰及信息聚焦;

4.FLASH 焊接位：移至背面，减少焊接风险，增加开源二次开发的灵活性;

5.BOOT 开关优化：升级为拔码式设计，简化操作逻辑，提升切换效率;

6.稳固性增强：板厚增至 1mm，提升了整体结构强度与抗变形能力。

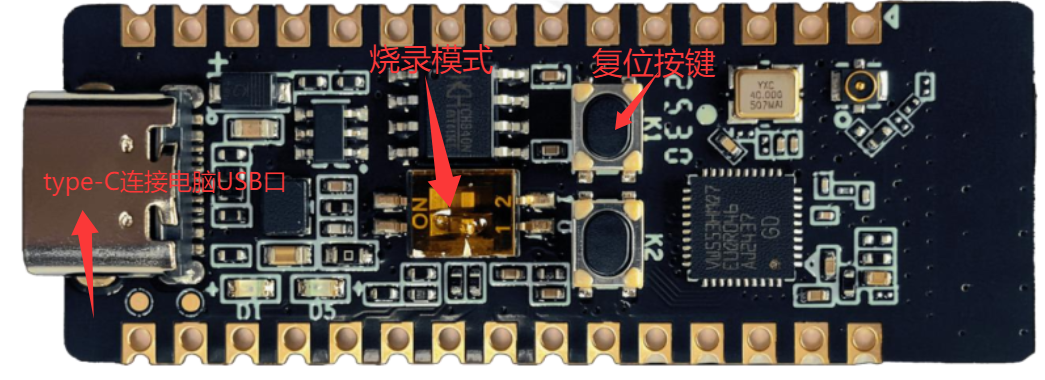

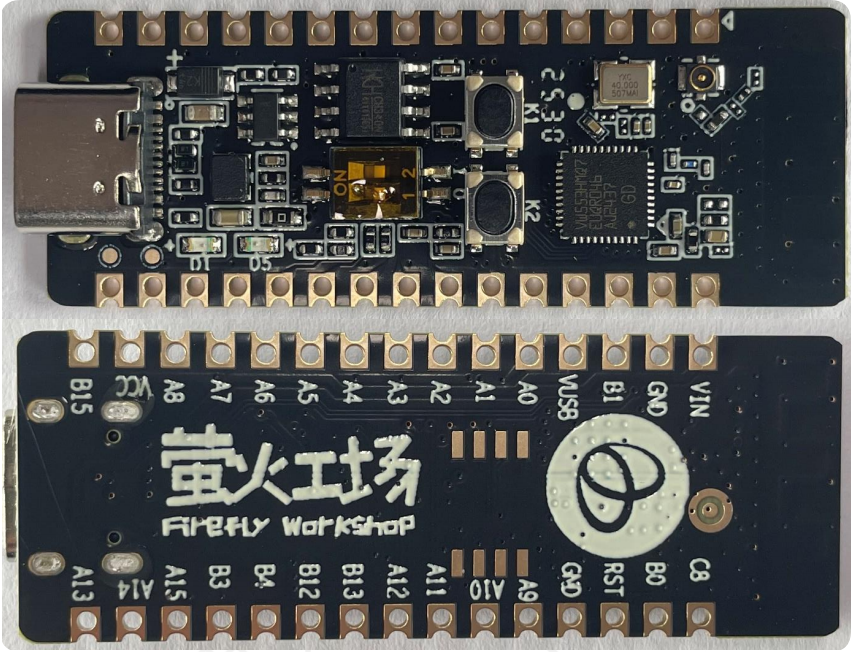

——产品细节，如下图：

1.需自备type-C数据线，不建议使用充电宝自带的线，自测存在非数据线的产品，建议直接用买手机送的充电器的type-C数据线或者直接购买；

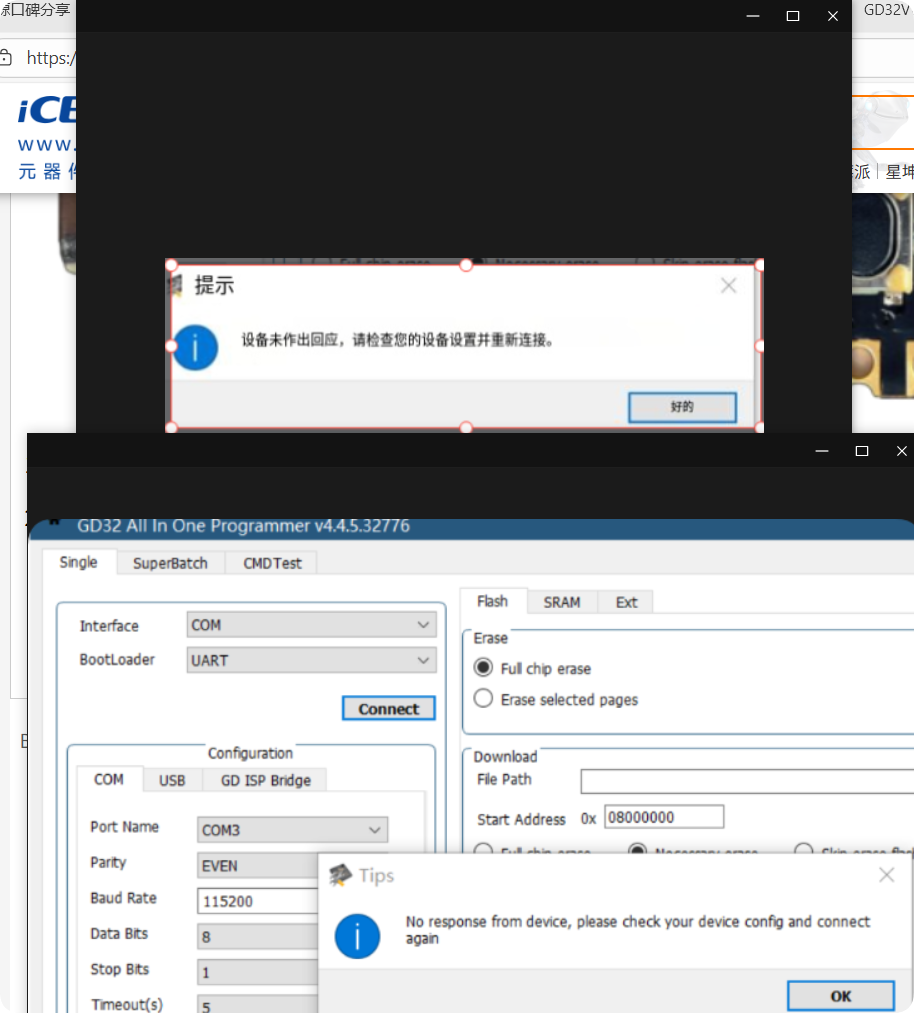

2.烧录时需将SW拨码到ON一边，否则软件会弹窗，如下图，复位时需拨回数字一边。

——硬件规格（参考：V2萤火工场·GD32VW553-IOT开源硬件规格书.pdf）

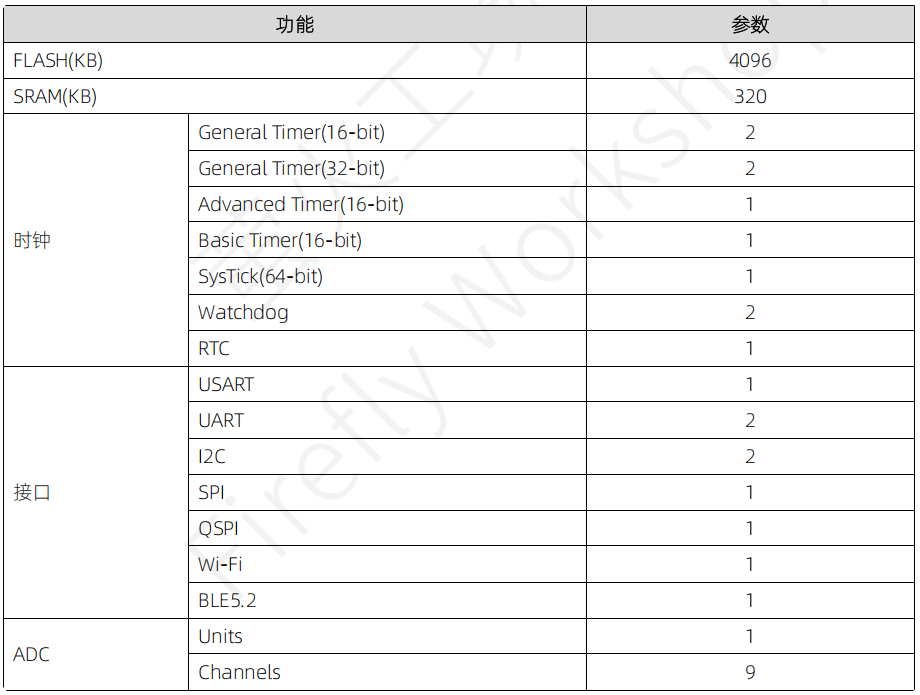

1.系统资源：

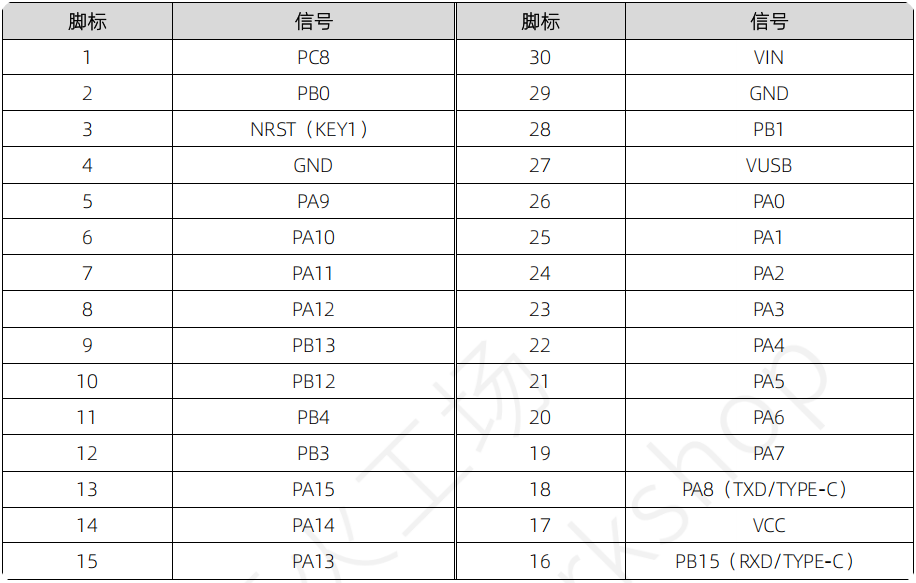

2.接口定义：

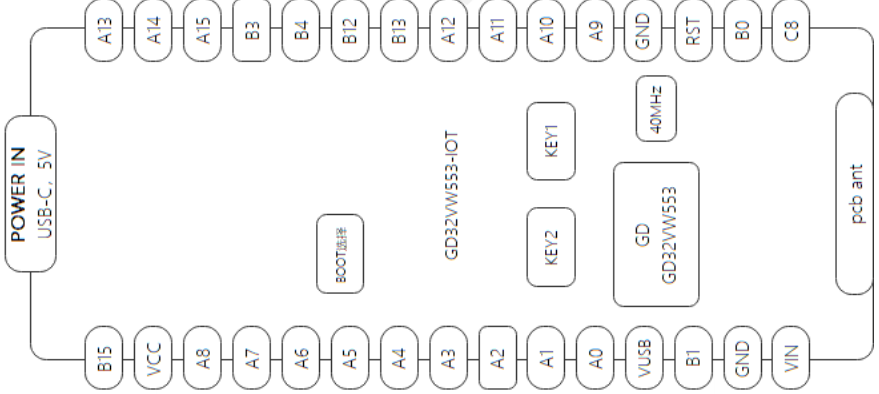

3.板卡布局：

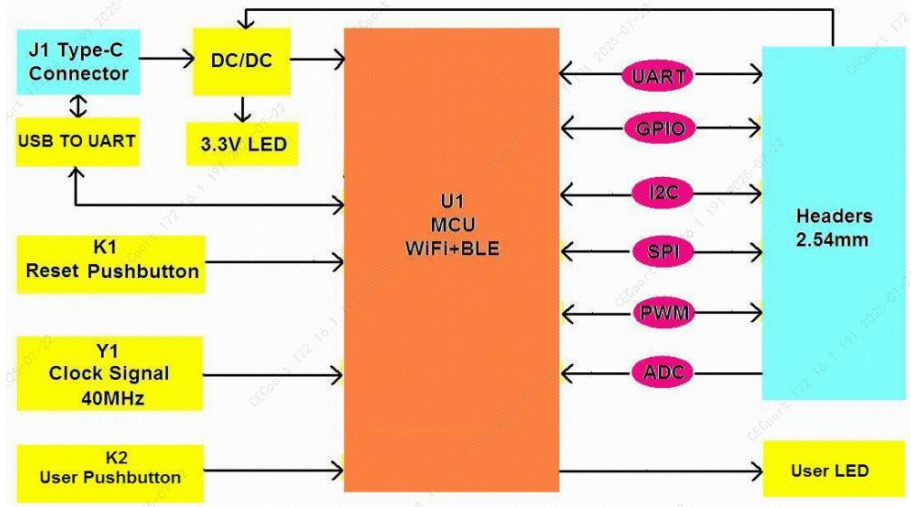

4.系统框图：

二、原理图（参考：V2原理图.pdf）

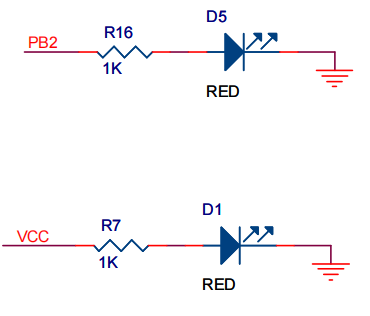

——灯：[D1:电源灯；D5：自定义灯]:

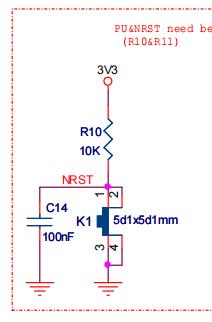

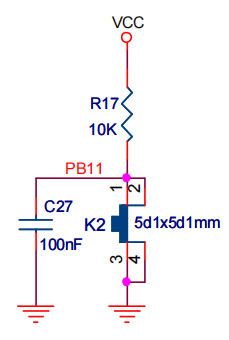

——按键：[K1:复位按键；K2：自定义按键]

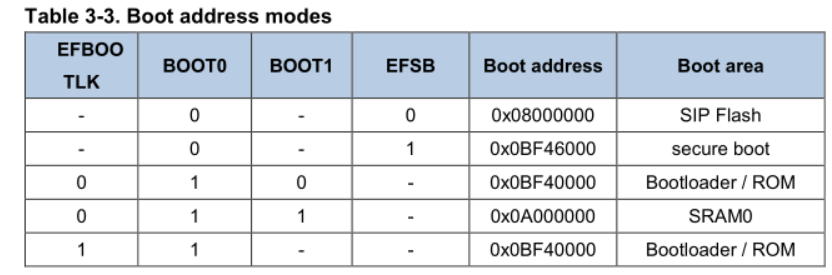

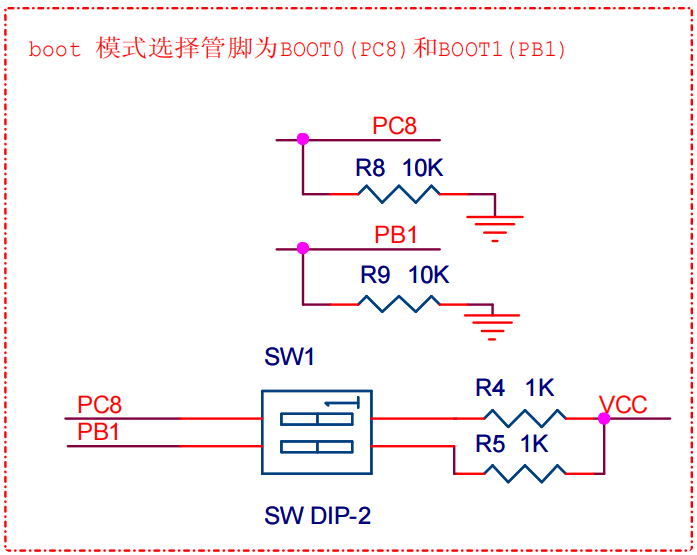

——BOOT：【参考数据手册：GD32VW553xx Datasheet_Rev1.2.pdf】

三：环境搭建：参考 https://www.iceasy.com/review/1967510701380722690

——开发模板：GD32VW55x_Demo_Suites_V1.4.0；

——开发软件：VSCODE

——烧录软件：GD32AllInOneProgrammer

安装过程就不细说了，照着这篇测评配置，这里主要列出版本更新（1.104.1版）要注意的地方：

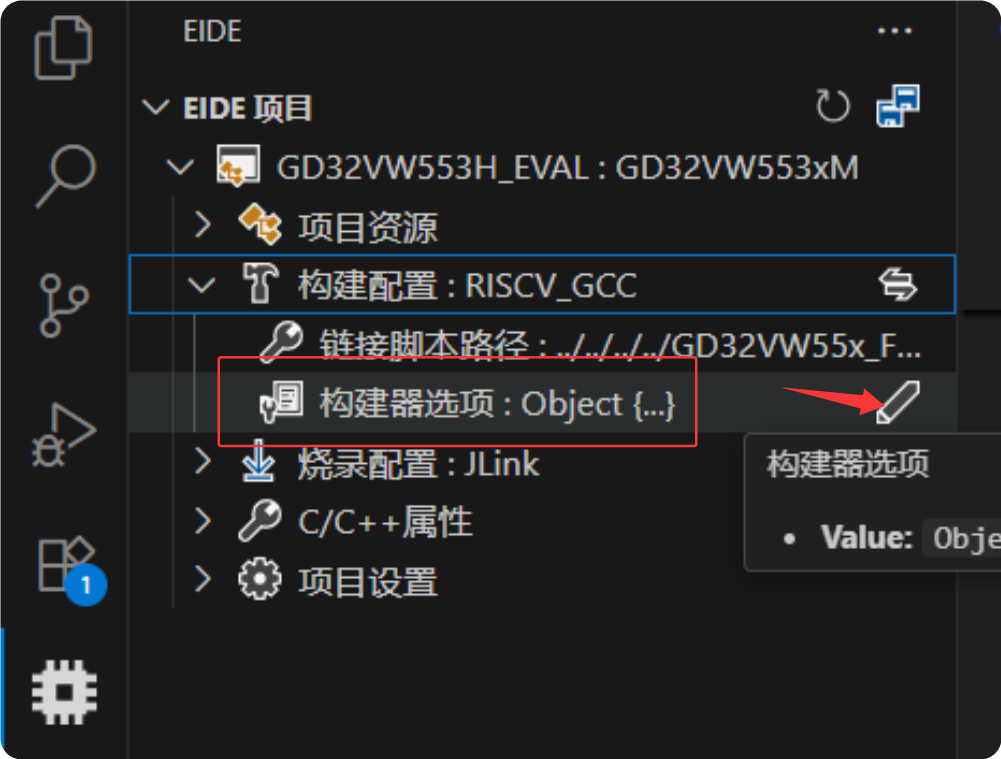

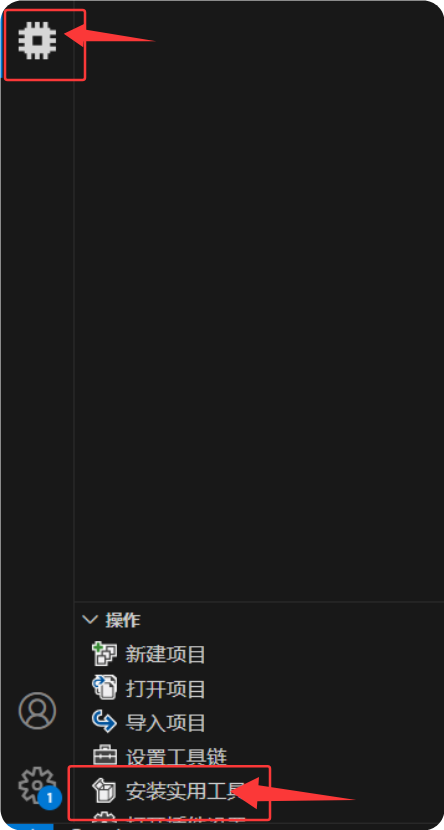

——安装使用工具和构建器的位置：

四、驱动代码

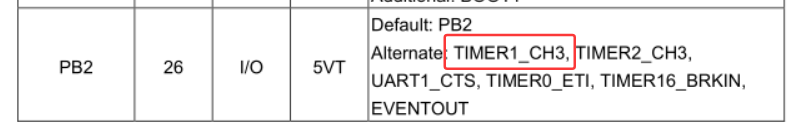

由于呼吸灯需要使用定时器实现，所以参考数据手册：GD32VW553xx Datasheet_Rev1.2.pdf进行配置，这里使用PB2的TIMER1_CH3;

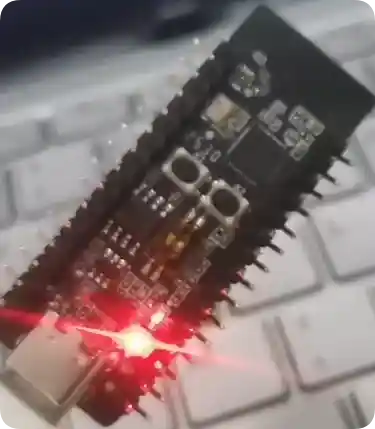

实现效果：D5从熄灭状态缓慢到明亮状态，再缓慢熄灭，不停循环；

#include "gd32vw55x.h"

#include "systick.h"

#include <stdio.h>

#include "gd32vw553h_eval.h"

void timer_config(void);

void timer_config(void)

{

   rcu_periph_clock_enable(RCU_TIMER1);  // 使能 TIMER1 时钟

   // 基本定时器配置

   timer_deinit(TIMER1);

   timer_parameter_struct timer_initpara;

   timer_struct_para_init(&timer_initpara);

   timer_initpara.prescaler = 108 - 1;  // 分频系数（108MHz / 108 = 1MHz）

   timer_initpara.alignedmode = TIMER_COUNTER_EDGE;

   timer_initpara.counterdirection = TIMER_COUNTER_UP;

   timer_initpara.period = 1000 - 1;  // PWM 周期 = 1000 个计数（1KHz PWM）

   timer_initpara.clockdivision = TIMER_CKDIV_DIV1;

   timer_init(TIMER1, &timer_initpara);

   // PWM 输出配置（CH0）

   timer_oc_parameter_struct timer_ocinitpara;

   timer_channel_output_struct_para_init(&timer_ocinitpara);

   timer_ocinitpara.outputstate = TIMER_CCX_ENABLE;  // 使能输出

   timer_ocinitpara.outputnstate = TIMER_CCXN_DISABLE;

   timer_ocinitpara.ocpolarity = TIMER_OC_POLARITY_HIGH;  // 高电平有效

   timer_ocinitpara.ocnpolarity = TIMER_OCN_POLARITY_HIGH;

   timer_ocinitpara.ocidlestate = TIMER_OC_IDLE_STATE_LOW;

   timer_ocinitpara.ocnidlestate = TIMER_OCN_IDLE_STATE_LOW;

   timer_channel_output_config(TIMER1, TIMER_CH_3, &timer_ocinitpara);

   timer_channel_output_pulse_value_config(TIMER1, TIMER_CH_3, 0);  // 初始占空比 = 0

   timer_channel_output_mode_config(TIMER1, TIMER_CH_3, TIMER_OC_MODE_PWM0);  // PWM 模式

   timer_channel_output_shadow_config(TIMER1, TIMER_CH_3, TIMER_OC_SHADOW_DISABLE);

   timer_auto_reload_shadow_enable(TIMER1);  // 使能自动重载

   timer_enable(TIMER1);  // 启动 TIMER1

}

int main(void)

{

   systick_config();

   timer_config();

   /* enable the LED clock */

   rcu_periph_clock_enable(RCU_GPIOB);

   gpio_mode_set(GPIOB, GPIO_MODE_AF, GPIO_PUPD_NONE, GPIO_PIN_2);  // PA6 复用功能

   gpio_output_options_set(GPIOB, GPIO_OTYPE_PP, GPIO_OSPEED_25MHZ, GPIO_PIN_2);  // 推挽输出，50MHz

   gpio_af_set(GPIOB, GPIO_AF_1, GPIO_PIN_2);

   while(1) {

       for (uint16_t duty = 0; duty < 1000; duty++) {

           timer_channel_output_pulse_value_config(TIMER1, TIMER_CH_3, duty);

           delay_1ms(1);  // 1ms 延迟，控制呼吸速度

       }

       // 亮度逐渐减小（占空比从 100% 到 0%）

       for (uint16_t duty = 1000; duty > 0; duty--) {

           timer_channel_output_pulse_value_config(TIMER1, TIMER_CH_3, duty);

           delay_1ms(1);  // 1ms 延迟，控制呼吸速度

       }

   }

}
