开启正文前先来一个关于怎么使用msdk做该文章相关内容（wifi）开发的小教程大佬可以跳过~~~

先在 https://www.iceasy.com/cloud/RISC-V?pid=1907770165638025244 下载：

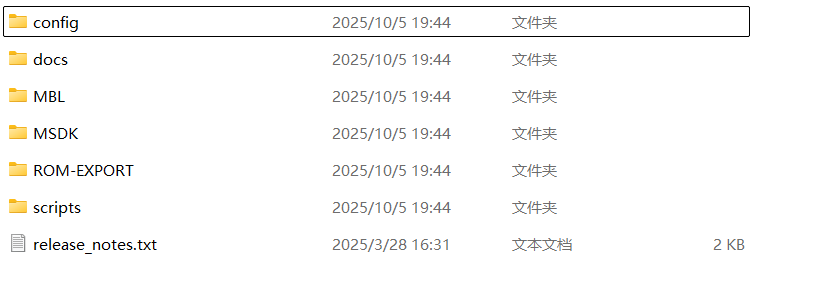

解压后获得以下内容：

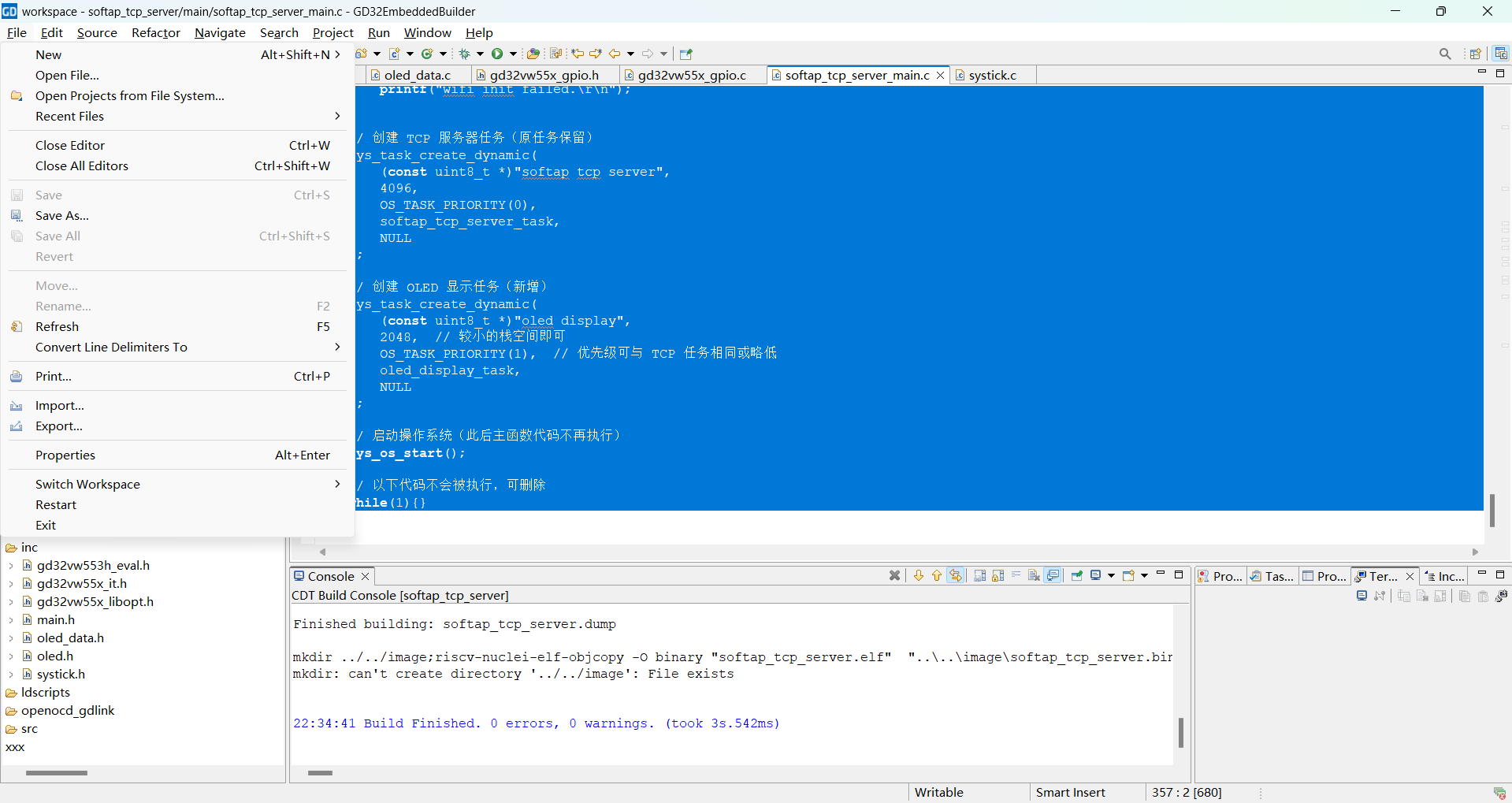

打开GD32EmbeddedBuilder软件，依次点击左上角的    file->>open projects from file system

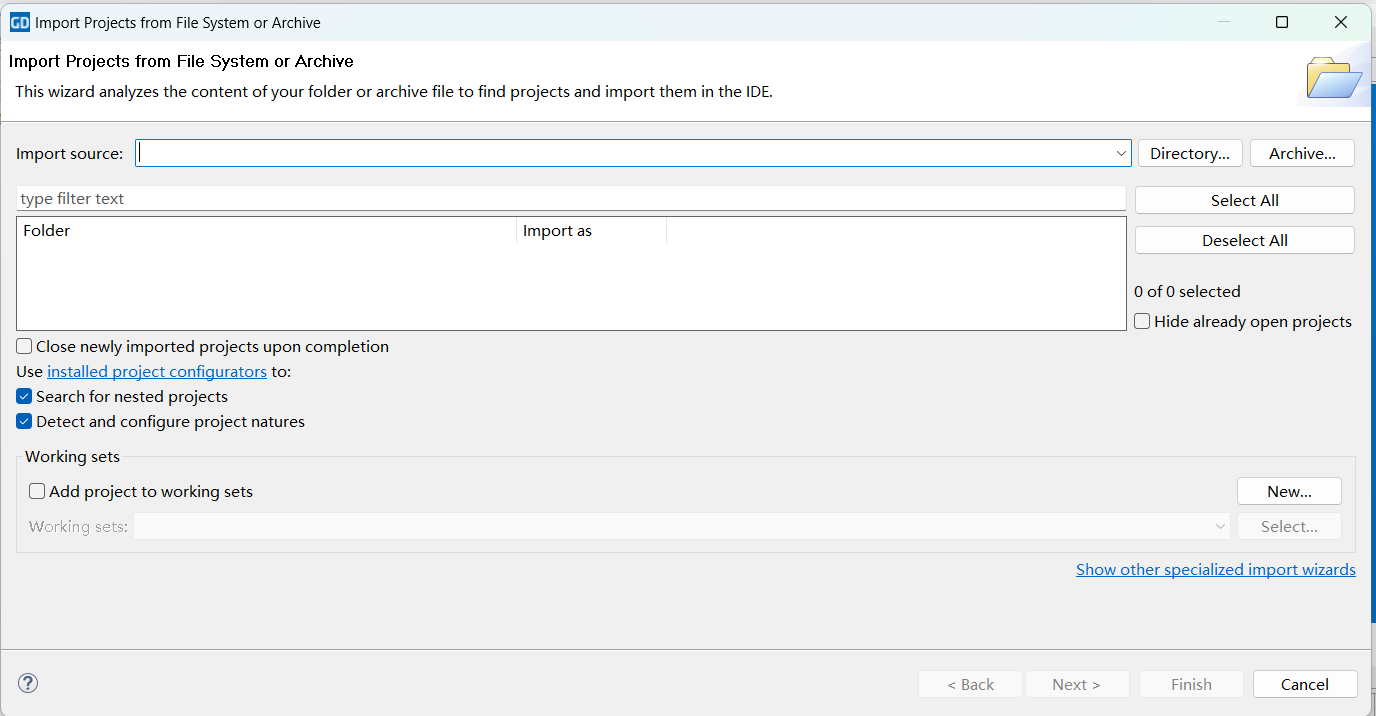

接下来点击directory找到刚刚下载的文件中的路径GD32VW55x_RELEASE_V1.0.3a\GD32VW55x_RELEASE_V1.0.3a\MSDK\examples\wifi\softap_tcp_server\Eclipse_project

最后点击finish即可导入项目

相关的oled代码在我的另一个测评中有说明 https://www.iceasy.com/review/1944795609719500802

导入oled相关代码到前面操作导入的项目中编译即可适用下文的代码了

好的接下来才是正文

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

一、开发基础：核心 API 与硬件资源梳理

在开发前需明确开发指南中的关键 API 与硬件资源映射关系，这是功能实现的核心依据

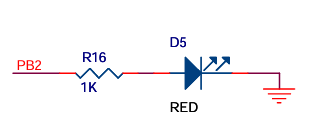

这款开发板相比前代增加了pb2口连接的led灯和pb11口连接的按钮，在本文中也进行测试使用

1.1 核心 API 选型（源自开发指南）

1.2 硬件资源定义

二、实战开发：分模块实现与代码解析

2.1 硬件初始化：GPIO 与 OLED 配置

2.1.1 PB2 指示灯与 PB11 按键初始化

遵循开发指南 “Low level 层外设操作” 逻辑（1.1 节），先使能 GPIO 时钟，再配置引脚模式：

#include "gd32vw55x_gpio.h"

#include "gd32vw55x_rcu.h"

// PB2 指示灯初始化（推挽输出）

static void pb2_led_init(void) {

   rcu_periph_clock_enable(RCU_GPIOB);  // 使能 GPIOB 时钟

   gpio_mode_set(GPIOB, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, GPIO_PIN_2);  // 推挽输出

   gpio_output_options_set(GPIOB, GPIO_OTYPE_PP, GPIO_OSPEED_10MHZ, GPIO_PIN_2);

   gpio_bit_reset(GPIOB, GPIO_PIN_2);  // 初始灭灯

}

// PB11 按键初始化（上拉输入）

static void pb11_key_init(void) {

   rcu_periph_clock_enable(RCU_GPIOB);

   gpio_mode_set(GPIOB, GPIO_MODE_INPUT, GPIO_PUPD_PULLUP, GPIO_PIN_11);  // 上拉输入

}

// 按键扫描（可带消抖）

uint8_t key_scan(void) {

static uint8_t key_up = 1; // 按键松开标志

if(key_up && (gpio_input_bit_get(GPIOB, GPIO_PIN_11) == 0)) {

// delay_1ms(1); // 消抖

if(gpio_input_bit_get(GPIOB, GPIO_PIN_11) == 0) {

key_up = 0;

return 1; // 按键按下

}

} else if(gpio_input_bit_get(GPIOB, GPIO_PIN_11) == 1) {

key_up = 1; // 按键松开

}

return 0;

}

2.1.2 OLED 初始化与显示函数

OLED 初始化需确保 I2C/SPI 引脚配置正确，显示逻辑需适配开发指南中 “任务内周期性刷新” 的要求使用rtos实现oled显示的任务调度：

static void oled_display_task(void *param) {

OLED_Init();

char *state_str;

char count_str[16];

uint8_t connected_sta_num;

gpio_mode_set(GPIOB, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, GPIO_PIN_2);

gpio_output_options_set(GPIOB, GPIO_OTYPE_PP, GPIO_OSPEED_10MHZ, GPIO_PIN_2);

while (1) {

state_str = (g_softap_enabled== 0) ? "false" : "ok";

connected_sta_num = get_ap_connected_sta_num();

sprintf(count_str, "%d", connected_sta_num);

OLED_Clear();

OLED_ShowString(10, 5, "AP:", OLED_8X16);

OLED_ShowString(40, 5, SSID, OLED_8X16);

OLED_ShowString(10, 25, "STA COUNT:", OLED_8X16);

OLED_ShowString(90, 25, count_str, OLED_8X16);

OLED_ShowString(10, 45, "STATE:", OLED_8X16);

OLED_ShowString(65, 45, state_str, OLED_8X16);

OLED_Update();

gpio_bit_toggle(GPIOB, GPIO_PIN_2);

vTaskDelay(pdMS_TO_TICKS(1000)); // 依赖FreeRTOS，需确保包含task.h

}

}

2.2 Wi-Fi 功能实现：SoftAP 与连接设备检测

2.2.1 SoftAP 启动与停止

严格使用开发指南 4.4 节 API，配置 SSID 为 “GD32VW553_AP”，密码为 “12345678”，信道 11，用rtos实现ap的任务调度：

static void softap_tcp_server_task(void *param) {

int ret = 0;

char *ssid = SSID;

char *password = PASSWORD;

uint8_t channel = 11, is_hidden = 0;

wifi_ap_auth_mode_t auth_mode = AUTH_MODE_WPA2_WPA3;

// -------------------------- 初始化 PB11 按键--------------------------

rcu_periph_clock_enable(RCU_GPIOB); // 使能 GPIOB 时钟

gpio_mode_set(GPIOB, GPIO_MODE_INPUT, GPIO_PUPD_PULLUP, GPIO_PIN_11); // 上拉输入

// -------------------------- 初始启动 SoftAP --------------------------

if (ssid == NULL) {

printf("ssid can not be NULL!\r\n");

goto exit;

}

if (password && (strlen(password) == 0)) {

password = NULL;

auth_mode = AUTH_MODE_OPEN; // 无密码时为开放模式

}

// 初始启动 SoftAP（文档 API：wifi_management_ap_start）

printf("Start Wi-Fi softap.\r\n");

ret = wifi_management_ap_start(ssid, password, channel, auth_mode, is_hidden);

if (ret != 0) {

printf("Wi-Fi softap start failed.\r\n");

g_softap_enabled = 0; // 启动失败，标记 AP 关闭

goto exit;

} else {

printf("SoftAP:%s successfully started!\r\n", ssid);

g_softap_enabled = 1; // 启动成功，标记 AP 开启

}

// -------------------------- 按键检测与 AP 开关切换 --------------------------

while (1) {

// 检测 PB11 按键按下（调用 key_scan 函数）

if (key_scan() == 1) {

printf("PB11 key pressed, toggle AP state...\r\n");

// 获取当前 AP 状态（基于文档 API：wifi_vif_is_softap）

//g_softap_enabled = get_softap_state();

if (g_softap_enabled == 1) {

// 情况1：AP 已开启 → 关闭 AP

ret = wifi_management_ap_stop();

if (ret == 0) {

printf("SoftAP stopped successfully!\r\n");

g_softap_enabled = 0; // 标记 AP 关闭

// 关闭 AP 后，停止 TCP 服务器

// （若需重新开启 AP 时重启 TCP，可在此处清理 TCP 资源）

} else {

printf("SoftAP stop failed! Error code: %d\r\n", ret);

}

} else {

// 情况2：AP 已关闭 → 重新开启 AP（文档 API：wifi_management_ap_start）

ret = wifi_management_ap_start(ssid, password, channel, auth_mode, is_hidden);

if (ret == 0) {

printf("SoftAP restarted successfully!\r\n");

g_softap_enabled = 1; // 标记 AP 开启

// 重新开启 AP 后，重启 TCP 服务器

//tcp_server_test();//这个是tcp服务器程序启动代码，这边和按钮开关ap功能冲突了所以注释掉，有大佬可以解决的话可以删掉最左侧的注释符

} else {

printf("SoftAP restart failed! Error code: %d\r\n", ret);

}

}

}

// 延时 50ms，避免频繁检测占用 CPU（文档 RTOS 任务调度推荐）

vTaskDelay(pdMS_TO_TICKS(50));

}

// -------------------------- 清理逻辑 --------------------------

exit:

printf("the test has ended.\r\n");

// 退出前关闭 AP（文档推荐：资源需手动释放）

if (g_softap_enabled == 1) {

wifi_management_ap_stop();

}

sys_task_delete(NULL);

}

2.2.2 连接设备数检测

基于开发指南 5.3 节 “启动 SoftAP” 示例，使用 macif_vif_ap_assoc_info_get 获取客户端 MAC 地址，统计设备数：

// 获取 SoftAP 已连接的客户端数量

static uint8_t get_ap_connected_sta_num(void) {

// 存储客户端MAC地址：CFG_STA_NUM个客户端，每个MAC占6字节

uint8_t cli_mac[CFG_STA_NUM][6] = {0};

int vif_idx = 0; // SoftAP默认VIF序号为0（文档隐含）

int cli_count = 0; // 实际连接的客户端数量

// 调用函数：仅传2个参数（VIF序号 + MAC缓冲区指针）

cli_count = macif_vif_ap_assoc_info_get(

vif_idx, // 参数1：SoftAP的VIF序号

(uint16_t *)cli_mac // 参数2：MAC缓冲区（强制转换为uint16_t*匹配声明）

);

// （可选）打印客户端MAC和IP（修正指针类型）

for (int i = 0; i < cli_count; i++) {

// 参数改为 uint8_t* 类型，匹配 dhcpd_find_ipaddr_by_macaddr 要求

uint32_t client_ip = dhcpd_find_ipaddr_by_macaddr(cli_mac[i]);

printf("Client[%d]: MAC=%02X:%02X:%02X:%02X:%02X:%02X, IP=%d.%d.%d.%d\r\n",

i,

cli_mac[i][0], cli_mac[i][1], cli_mac[i][2],

cli_mac[i][3], cli_mac[i][4], cli_mac[i][5],

(client_ip >> 0) & 0xFF, (client_ip >> 8) & 0xFF,

(client_ip >> 16) & 0xFF, (client_ip >> 24) & 0xFF);

}

// 确保返回值为uint8_t（客户端数量不会超过CFG_STA_NUM，通常≤8）

return (cli_count > CFG_STA_NUM) ? CFG_STA_NUM : (uint8_t)cli_count;

}

2.3 TCP 服务器实现：独立任务设计

遵循开发指南 2.2 节 “任务功能拆分” 原则，将 TCP 服务器封装为独立任务，避免阻塞按键检测与 OLED 刷新：

static void tcp_server_test(void)

{

int listen_fd = -1, ret, reuse, idx;

struct sockaddr_in server_addr;

int cli_fd[TCP_SERVER_LISTEN_NUM];

struct sockaddr_in client_addr;

uint8_t cli_count = 0;

char recv_buf[128];

socklen_t len;

struct timeval timeout;

fd_set read_set;

int max_fd_num = 0;

listen_fd = socket(AF_INET, SOCK_STREAM, 0);

if (listen_fd < 0) {

printf("Create tcp server socket fd error!\r\n");

goto exit;

}

printf("Create tcp server, fd: %d, port: %u.\r\n", listen_fd, TCP_SERVER_LISTEN_PORT);

reuse = 1;

setsockopt(listen_fd, SOL_SOCKET, SO_REUSEADDR, (const char *)&reuse, sizeof(reuse));

sys_memset(&server_addr, 0, sizeof(server_addr));

server_addr.sin_family = AF_INET;

server_addr.sin_len = sizeof(server_addr);

server_addr.sin_port = htons(TCP_SERVER_LISTEN_PORT);

server_addr.sin_addr.s_addr = htonl(INADDR_ANY);

ret = bind(listen_fd, (struct sockaddr *)&server_addr, sizeof(server_addr));

if(ret < 0) {

printf("Bind tcp server socket fd error!\r\n");

goto exit;

}

ret = listen(listen_fd, TCP_SERVER_LISTEN_NUM);

if(ret != 0) {

printf("Listen tcp server socket fd error!\r\n");

goto exit;

}

for (idx = 0; idx < TCP_SERVER_LISTEN_NUM; idx++)

cli_fd[idx] = -1;

timeout.tv_sec = 1;

timeout.tv_usec = 0;

len = sizeof(struct sockaddr);

while (1) {

FD_ZERO(&read_set);

for (idx = 0; idx < TCP_SERVER_LISTEN_NUM; idx++) {

if (cli_fd[idx] > 0) {

FD_SET(cli_fd[idx], &read_set);

if (cli_fd[idx] > max_fd_num)

max_fd_num = cli_fd[idx];

}

}

if (cli_count < TCP_SERVER_LISTEN_NUM) {

FD_SET(listen_fd, &read_set);

if (listen_fd > max_fd_num)

max_fd_num = listen_fd;

}

select(max_fd_num + 1, &read_set, NULL, NULL, &timeout);

if (FD_ISSET(listen_fd, &read_set)) {

for (idx = 0; idx < TCP_SERVER_LISTEN_NUM; idx++) {

if (cli_fd[idx] == -1) {

break;

}

}

if (idx == TCP_SERVER_LISTEN_NUM) {

printf("cli count error!\r\n");

goto exit;

}

cli_fd[idx] = accept(listen_fd, (struct sockaddr *)&client_addr, (socklen_t *)&len);

if (cli_fd[idx] < 0) {

if (errno != EAGAIN)

printf("accept error. %d\r\n", errno);

if (errno == EBADF) {

goto exit;

}

for (idx = 0; idx < TCP_SERVER_LISTEN_NUM; idx++) {

if (cli_fd[idx] != -1 && FD_ISSET(cli_fd[idx], &read_set))

break;

}

if (idx == TCP_SERVER_LISTEN_NUM) {

continue;

}

} else {

printf("Add tcp client, fd: %d.\r\n", cli_fd[idx]);

cli_count++;

FD_SET(cli_fd[idx], &read_set);

if (cli_fd[idx] > max_fd_num)

max_fd_num = cli_fd[idx];

}

}

for (idx = 0; idx < TCP_SERVER_LISTEN_NUM; idx++) {

sys_memset(recv_buf, 0, 128);

if (cli_fd[idx] == -1)

continue;

if (FD_ISSET(cli_fd[idx], &read_set)) {

ret = recv(cli_fd[idx], recv_buf, 128, 0);

if (ret == 0) {

printf("remote close, from client, fd: %d.\r\n", cli_fd[idx]);

goto remove_client;

} else if (ret > 0) {

printf("recv:[%s], from client, fd: %d.\r\n", recv_buf, cli_fd[idx]);

} else {

if (errno == EAGAIN) {

continue;

} else if (errno == EBADF) {

printf("rev error: %d, from client, fd: %d.\r\n", errno, cli_fd[idx]);

goto exit;

} else {

printf("rev error: %d, from client, fd: %d.\r\n", errno, cli_fd[idx]);

goto remove_client;

}

}

ret = send(cli_fd[idx], recv_buf, strlen(recv_buf), 0);

if (ret <= 0) {

printf("send error: %d, send to client, fd: %d.\r\n", errno, cli_fd[idx]);

goto remove_client;

}

}

continue;

remove_client:

printf("Remove tcp client, fd: %d.\r\n", cli_fd[idx]);

shutdown(cli_fd[idx], SHUT_RD);

close(cli_fd[idx]);

cli_fd[idx] = -1;

cli_count--;

}

}

exit:

printf("tcp server has closed.\r\n");

for (idx = 0; idx < TCP_SERVER_LISTEN_NUM; idx++) {

if (cli_fd[idx] != -1) {

shutdown(cli_fd[idx], SHUT_RD);

close(cli_fd[idx]);

}

}

if (listen_fd > -1) {

shutdown(listen_fd, SHUT_RD);

close(listen_fd);

}

}

2.4 主任务：硬件交互与功能协同

主任务负责整合所有模块，实现 “按键控制 AP 启停 + 指示灯闪烁 + OLED 实时显示” 的完整逻辑：

int main(void)

{

platform_init();

if (wifi_init()) {

printf("wifi init failed.\r\n");

}

// 创建 TCP 服务器任务

sys_task_create_dynamic(

(const uint8_t *)"softap tcp server",

4096,

OS_TASK_PRIORITY(0),

softap_tcp_server_task,

NULL

);

// 创建 OLED 显示任务

sys_task_create_dynamic(

(const uint8_t *)"oled display",

2048, // 栈空间

OS_TASK_PRIORITY(1), // 优先级可与 TCP 任务相同或略低

oled_display_task,

NULL

);

// 启动操作系统

sys_os_start();

}

三、功能验证：预期效果与 API 合规性

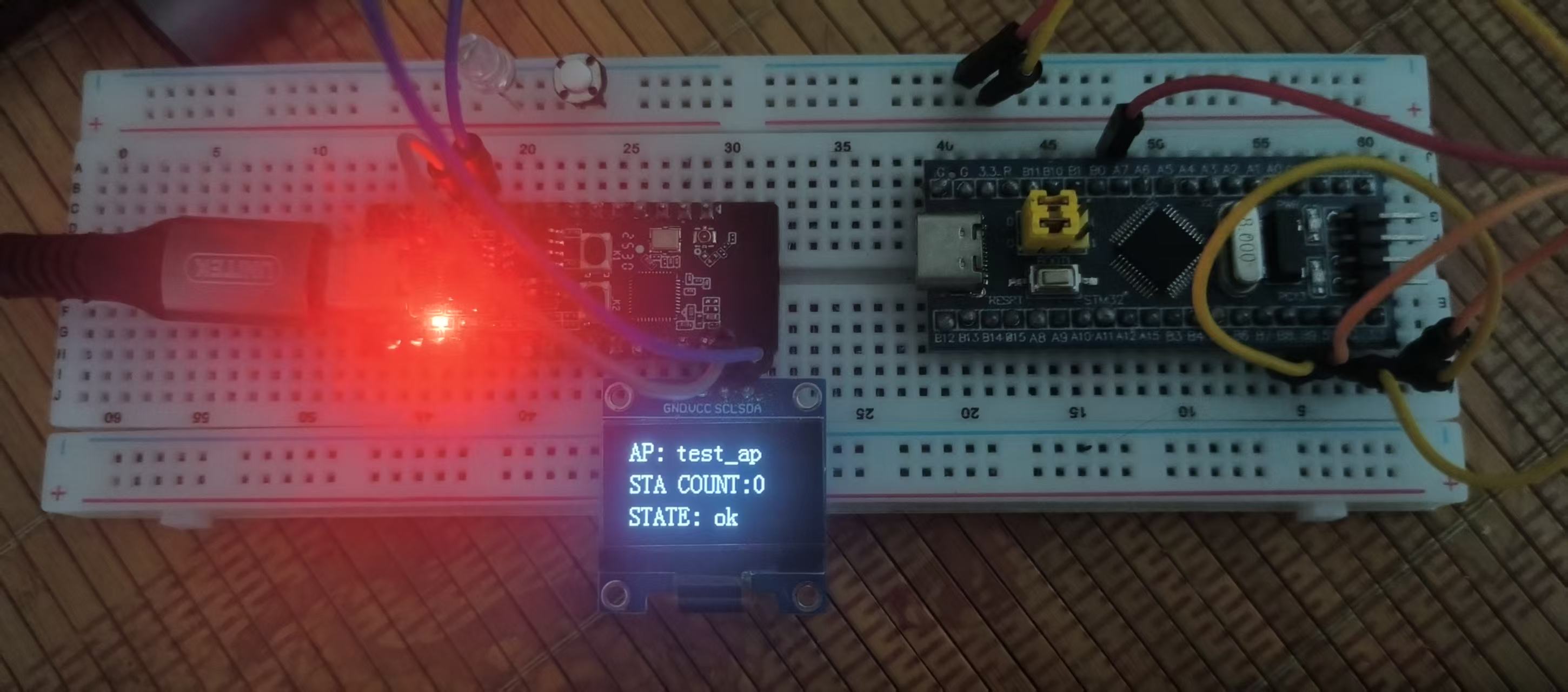

3.1 硬件交互效果

PB2 指示灯：

上电后 AP 启动，PB2 灯开始闪烁；按下 PB11 按键，AP 关闭；再次按下，AP开启

PB11 按键：

短按（<1s）切换 AP 状态，可以自定义消抖，无误触发；长按不影响逻辑，仅识别一次按下。

OLED 显示：

固定显示 SSID “test_ap”；

“AP STATE” 栏显示 “ok”（开启）或 “false”（关闭）；

“STA COUNT” 栏实时显示连接设备数（0~8），设备连接 / 断开时立即更新。

3.2 Wi-Fi 与 TCP 功能效果

SoftAP 功能：

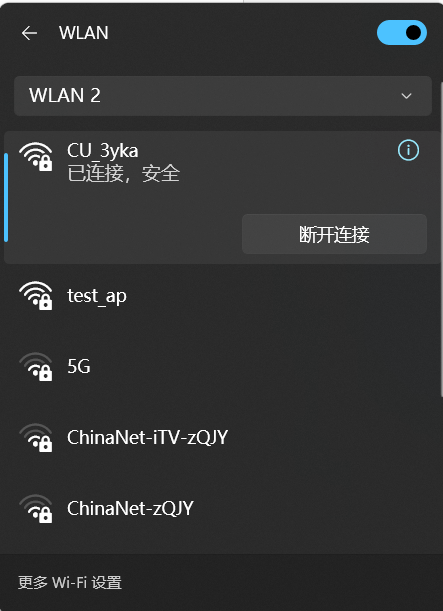

手机 / 电脑可搜索到 “test_ap”，输入密码 “12345678” 成功连接；

连接设备数超过 8 时，新设备无法接入（符合开发指南 SoftAP 最大容量）。

TCP 功能：

使用 TCP 调试工具连接 192.168.4.1:4065（AP 默认网关），发送数据后可收到回显；

AP 关闭时 TCP 服务器停止，调试工具提示 “连接断开”；AP 重启后需重新连接。

3.3 API 合规性验证

所有功能实现均基于开发指南定义的 API，无文档外私有接口：

Wi-Fi 操作：wifi_management_ap_start/wifi_management_ap_stop（4.4 节）；

任务管理：sys_task_create_dynamic/sys_task_delete（2.2 节）；

网络操作：LwIP 套接字 API（3.1 节）；

系统延时：sys_ms_sleep（2.4.3 节）。

四、开发总结：关键经验与注意事项

任务拆分原则：

遵循开发指南 2.2 节，将 TCP 服务器、按键检测、OLED 刷新拆分为独立逻辑（或任务），避免单任务阻塞，这是解决 “按键无响应” 的核心（如前期调试中 TCP 阻塞按键检测的问题）。

资源清理规范：

停止 AP 时需同步删除 TCP 任务、关闭套接字（开发指南 3.1 节），避免端口占用导致后续启动失败。

通过以上开发流程，可基于 GD32VW553 芯片快速实现 “SoftAP + TCP + 硬件交互” 的 Wi-Fi 应用，所有代码均遵循《GD32VW553 Wi-Fi 开发指南.pdf》规范，具备良好的可移植性与稳定性。

因为稿子上传日期是2025/10/6 在这里祝大家中秋国庆节快乐！！！
