概述

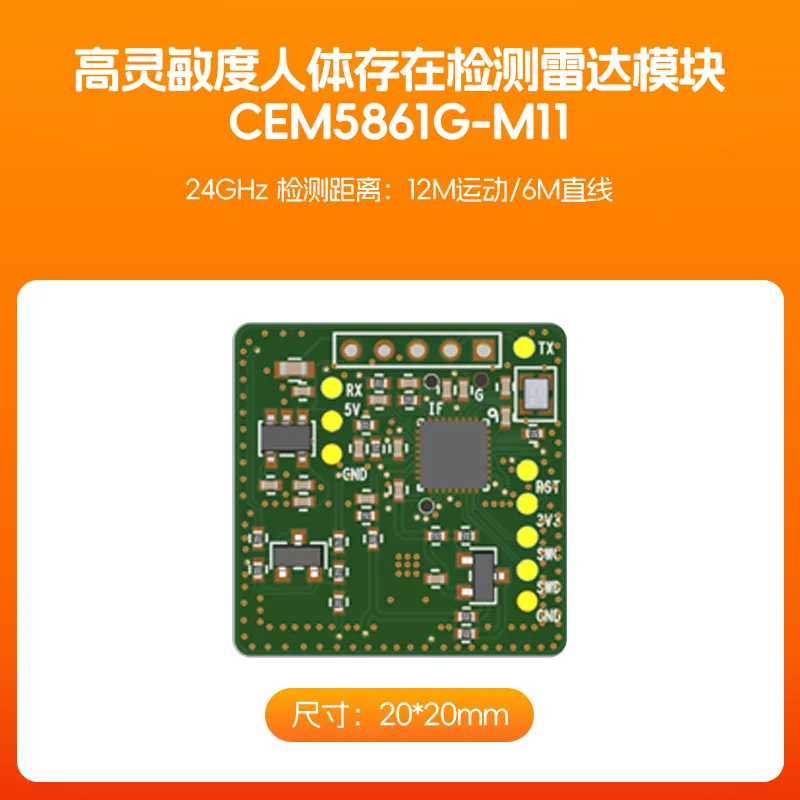

CEM5816G-M11 是一款高灵敏度24GHz毫米波 FMCW人体存在检测雷达模块。区别于传统雷达通过检测人体移动的大幅度动作或者微小幅度的肢体动作来判断人体存在，本模块主要特点是在传统人体感应雷达的功能基础上，同时具备检测人体呼吸等微小幅度的运动，来判断人体存在的功能。模块采用FMCW调制，可以同时输出目标的距离。模块可选带光敏，用户可根据环境光大小，对光敏门限进行设置。在光照充足时关闭雷达，光照黑暗时开启雷达，实现照明感应的应用。

系统功能及工作原理简述

本系统利用电磁波收发信号之间的频率差对运动目标距离进行探测。通过发射天线发射出24GHz电磁波信号，该电磁波信号遇到一定距离的运动物体时会反射回带有一定延迟的24GHz电磁波信号，反射回的信号被接收天线接收，通过对接收信号和发射信号混频得到带有目标距离信号的中频信号，对此中频信号进行计算分析可以得到运动目标的距离信息。预留光敏器件，可根据光亮情况调节雷达工作状态。

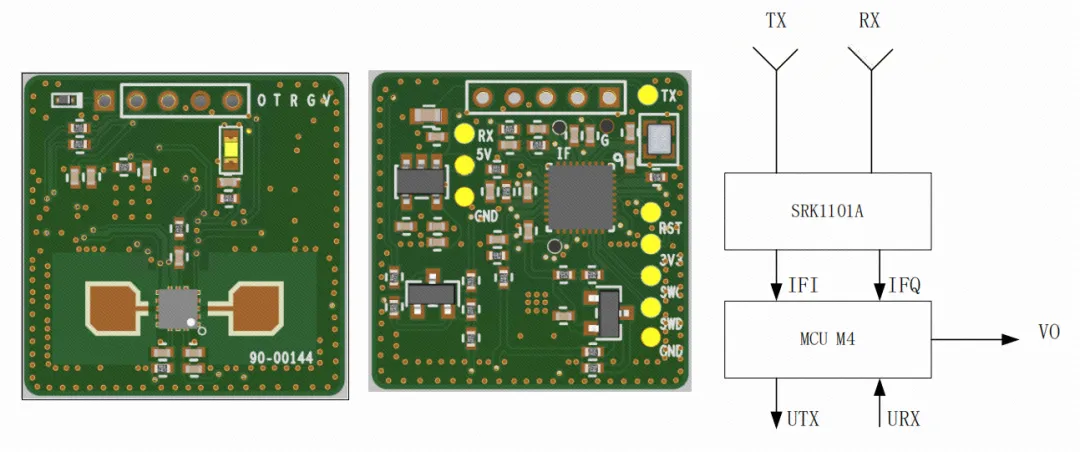

系统框架

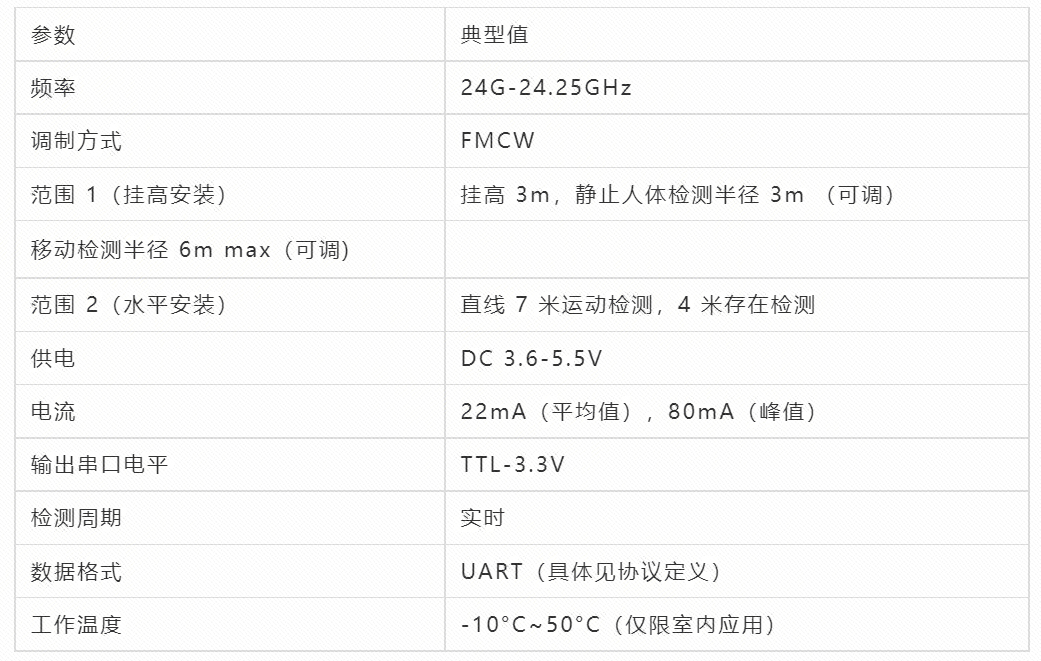

模块性能
