LCD彩屏参考方案
随着科技的不断发展， LCD 显示技术已经成为市场主流。LCD显示能够提供均匀的、流畅的、色彩鲜艳的动态或静态的图像，尤其在家电应用、智能家居应用、消费电子等产品中，受到了广大消费者的青睐，同时也受到了市场的广泛关注，为此，灵动微电子推出了搭载MM32系列MCU的SPI LCD彩屏参考方案。

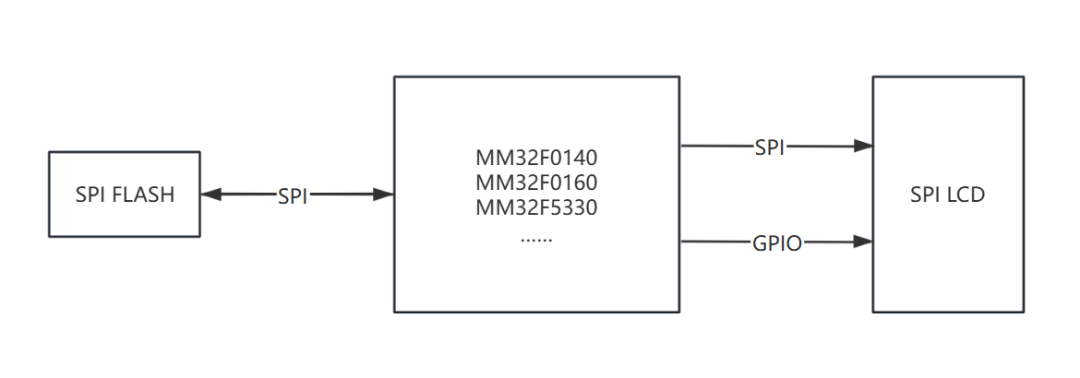

LCD显示应用开发一直以来都是方案开发公司的难点项目，在开发过程中的图片转码、压缩、布局和存储等开发过程都需要花费大量的时间成本，同时个性化的创意显示方案和炫酷的显示效果对硬件的要求越来越高，屏幕刷新速率和硬件成本之间难以平衡。灵动微电子推出的SPI LCD显示参考方案，通过SPI接口读取外部SPI FLASH存储芯片中存储的字体、图片等数据资源，再通过另外一路SPI驱动SPI LCD彩屏显示。对于不同尺寸、不同分辨率的 SPI LCD 彩屏，客户可以选择灵动微电子不同规格的MCU来实现刷屏效果，硬件设计框图如下所示：

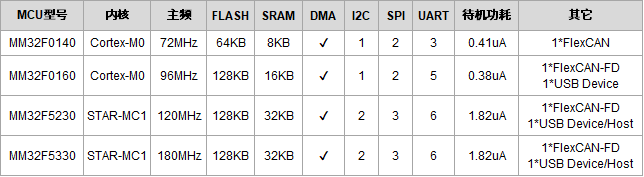

灵动微电子推出的SPI LCD彩屏参考方案，可以为用户提供MM32F0140、MM32F0160、MM32F5230、MM32F5330等多个系列MCU作为主控，可以满足不同应用场景、功耗及成本需求。

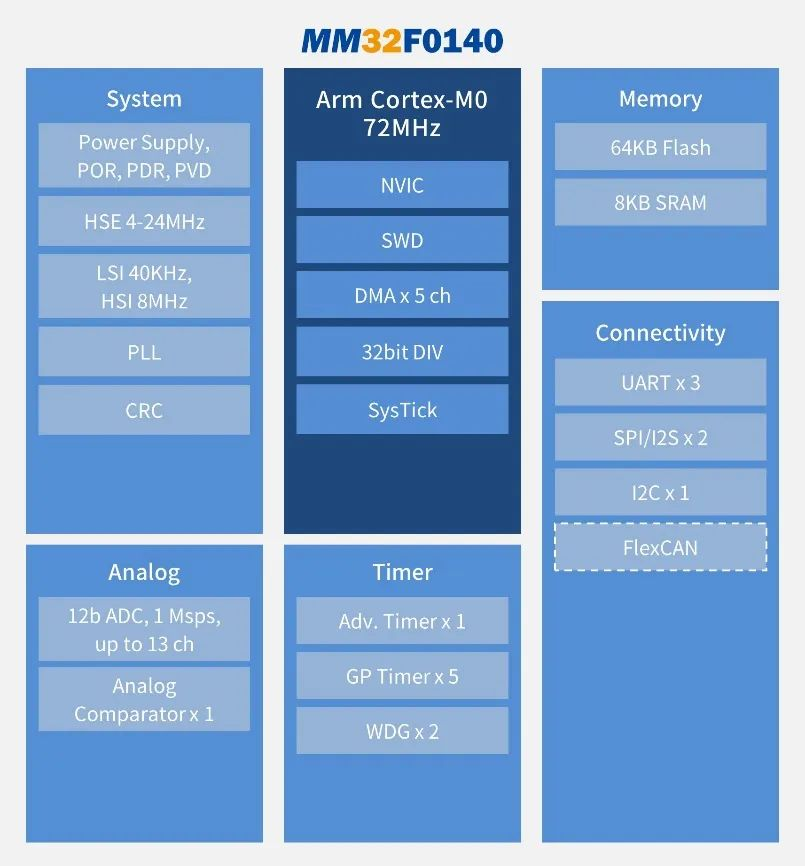

MM32F0140系列：
https://www.mindmotion.com.cn/products/mm32mcu/mm32f/mm32f_value_line/mm32f0140

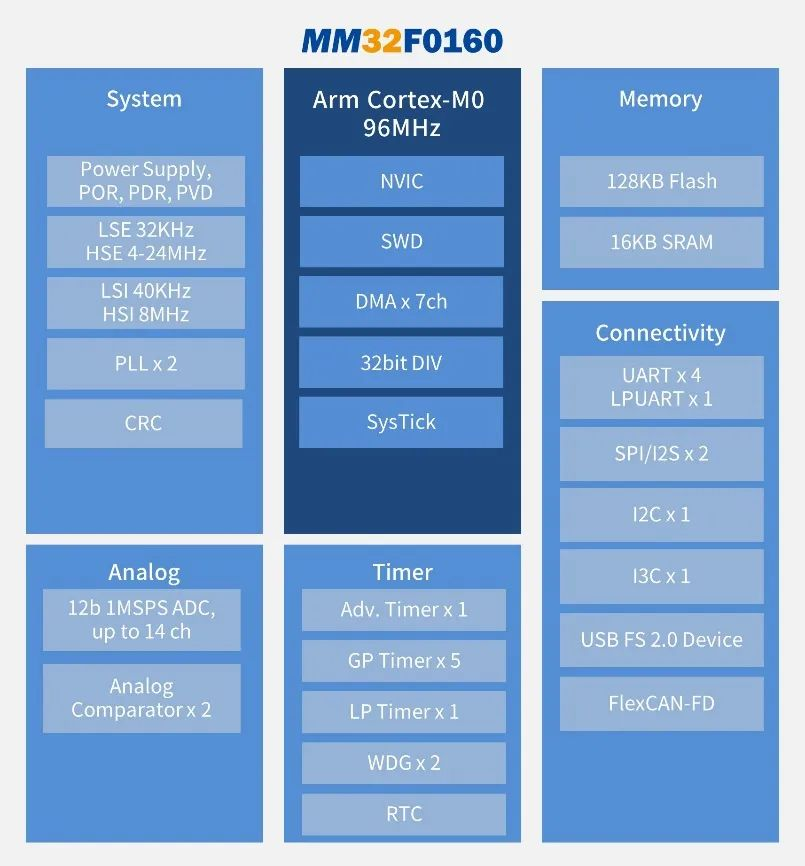

MM32F0160系列：
https://www.mindmotion.com.cn/products/mm32mcu/mm32f/mm32f_value_line/mm32f0160/

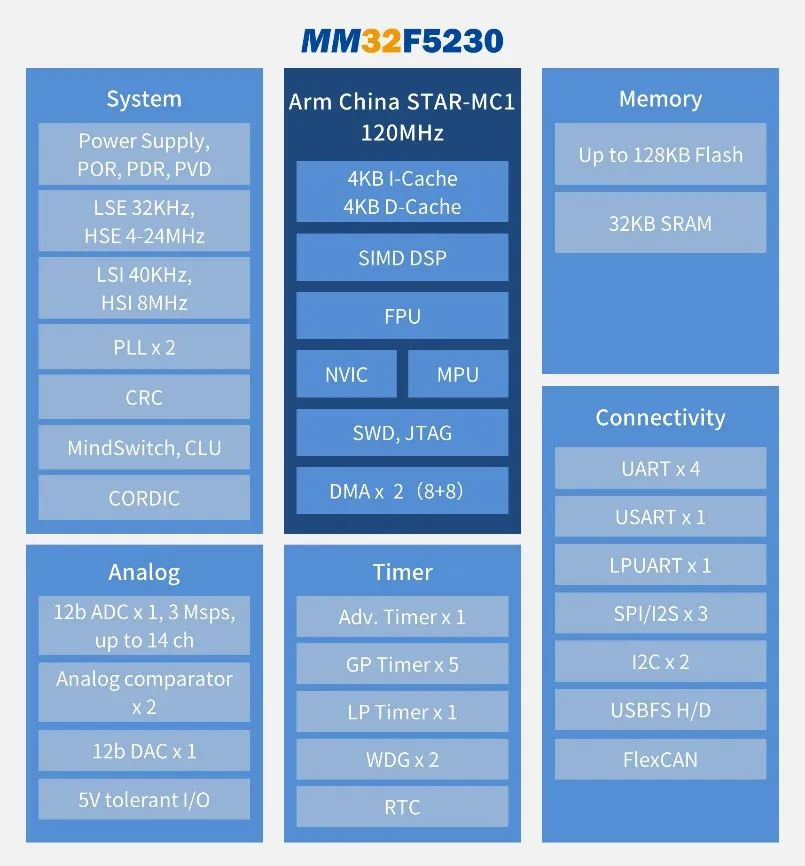

MM32F5230系列：
https://www.mindmotion.com.cn/products/mm32mcu/mm32f/mm32f_performance/mm32f5230/

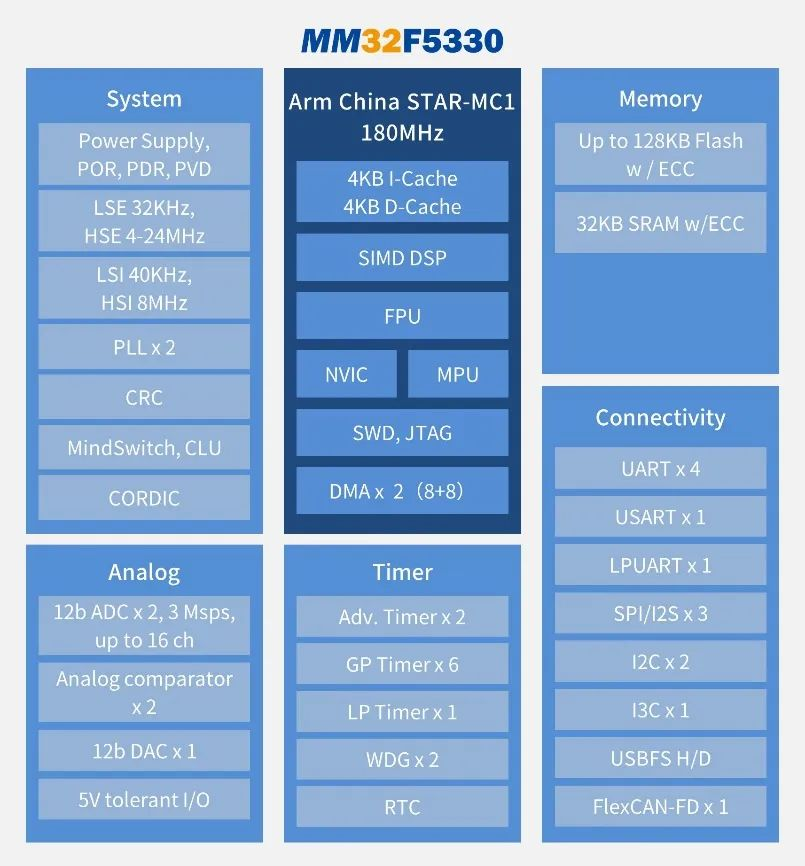

MM32F5330系列：
https://www.mindmotion.com.cn/products/mm32mcu/mm32f/mm32f_performance/mm32f5330/
灵动微电子基于MM32F0140、MM32F0160、MM32F5230、MM32F5330 等系列MCU，已经完成了SPI LCD彩屏的完整显示方案，并能够提供硬件参考、软件参考设计和开发工具等，可以帮助客户快速的完成产品设计，提供更加高效、稳定的解决方案。
软件方案介绍
灵动微电子提供的SPI LCD彩屏参考方案，包括MCU的数据手册、用户手册、开发板、参考原理图、驱动库及例程、彩屏驱动程序、示例代码、软件工具使用说明及完整的GUI等，可以帮助客户快速应用到实际项目中去，加快产品的研发进度，能将产品快速地推向终端市场。

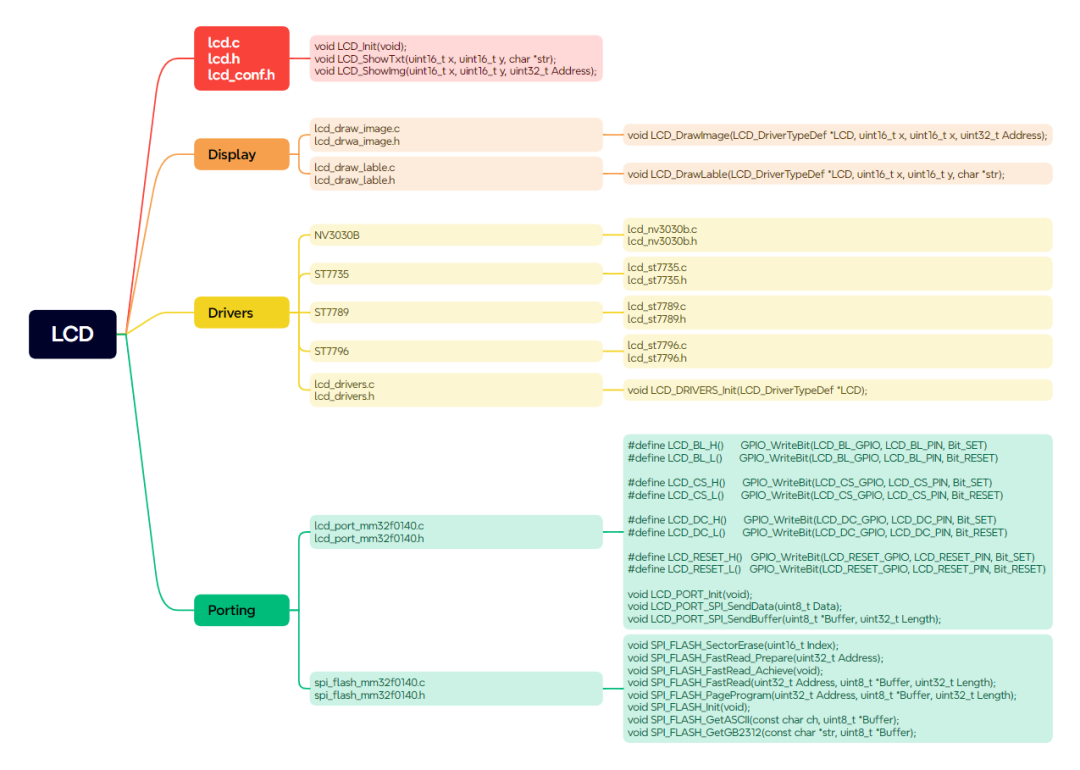

SPI LCD彩屏参考方案的软件部分包含了SPI FLASH驱动及读写操作、SPI LCD彩屏驱动及显示，GUI API函数等。通过驱动分层架构设计，方便客户移植，能够快速添加LCD软件部分到实际项目代码中。
灵动微电子基于MM32F0140、MM32F0160、MM32F5330等系列MCU已经完成了针对不同尺寸、不同分辨率、不同显示驱动的SPI LCD彩屏的完整软件设计，可以帮助客户快速的完成硬件方案验证、显示效果调试、显示驱动移植等工作。
方案性能及效果

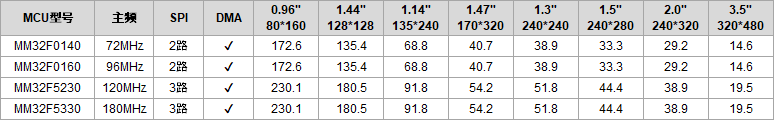

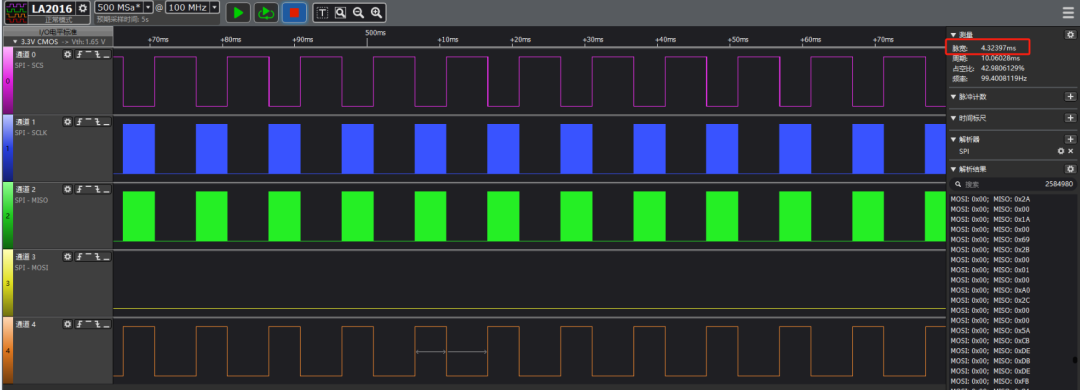

灵动微电子推出的部分系列SPI LCD彩屏参考方案，使用MM32 MCU特殊的SPI控制技术，结合软件处理算法，能够实现高效的刷屏技术，MCU资源和彩屏全屏刷新性能如下表所示：
0.96寸（80x160）实际显示效果展示：
1.47寸（172x320）实际显示效果展示：
方案优势
灵动微电子的SPI LCD彩屏参考方案，使用灵动微电子MCU作为主控，通过SPI接口读取外挂SPI FLASH存储芯片中的字体、图片等数据资源，然后再通过SPI接口将显示数据传输到SPI LCD彩屏上进行显示，此方案有如下优势：
多规格MCU供选择，满足客户不同方案需求。
使用MM32 MCU特殊的SPI控制技术，结合软件处理算法，1个SPI接口的MCU也能实现高效刷屏效果。
完整的软硬件参考方案，加快客户产品研发。
控制简单，外围电路易实现。
支持所有3线/4线SPI接口的LCD彩屏，客户可根据LCD彩屏的驱动、显示分辨率选择适合的MCU。
针对不同应用场景，能够根据其他功能资源需求进行平台化MCU选型，方便客户定制化需求方案的开发。
总结
灵动微电子提供的SPI LCD彩屏参考方案，基于MM32 MCU特殊的SPI控制技术，结合软件处理算法，实现方式灵活，外围电路易实现，控制简单，非常利于自动化生产测试，可以大大的缩短了产品样机调试的周期。同时，借助一些辅助系统调试的功能，能为客户带来全方位、高性能的LCD显示屏背光驱动方案。此外，灵动微电子可以提供全方位的线上及线下支持，帮助客户快速的完成产品研发，助力客户产品量产，快速上市。有关资料申请事宜，请和灵动微电子的销售同事接洽。
