2017年发布的任天堂Switch以全新的游戏掌机形态进入大众视野，多样的娱乐形态、熟悉的游戏情节让它受到全球游戏玩家的追捧。

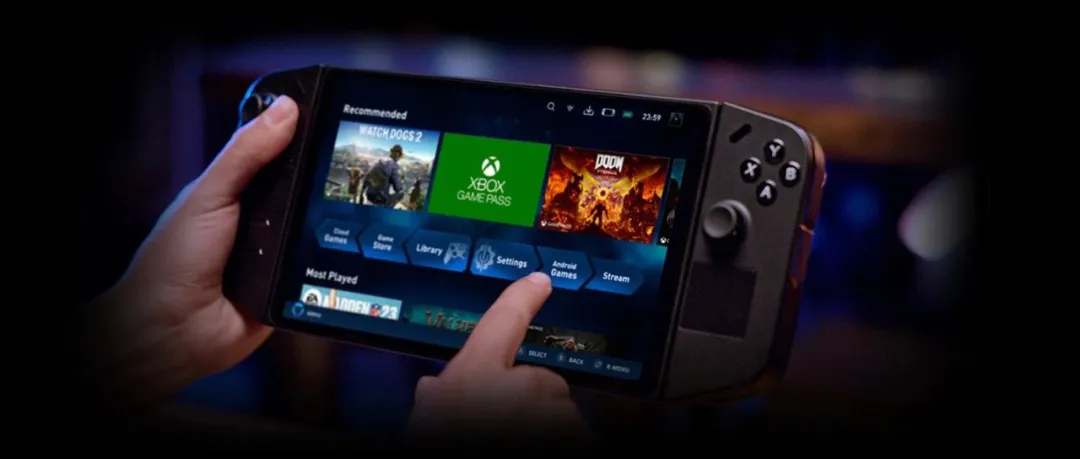

作为游戏掌机的后起之秀，华硕ROG Ally和联想Legion Go均选择了x86架构平台+Windows系统，一方面获取更强大的算力性能，另一方面打通掌机与个人电脑的游戏数据流，为玩家提供更便利的体验。顺应游戏掌机的流行趋势，艾为电子推出游戏掌机方案框图如下：

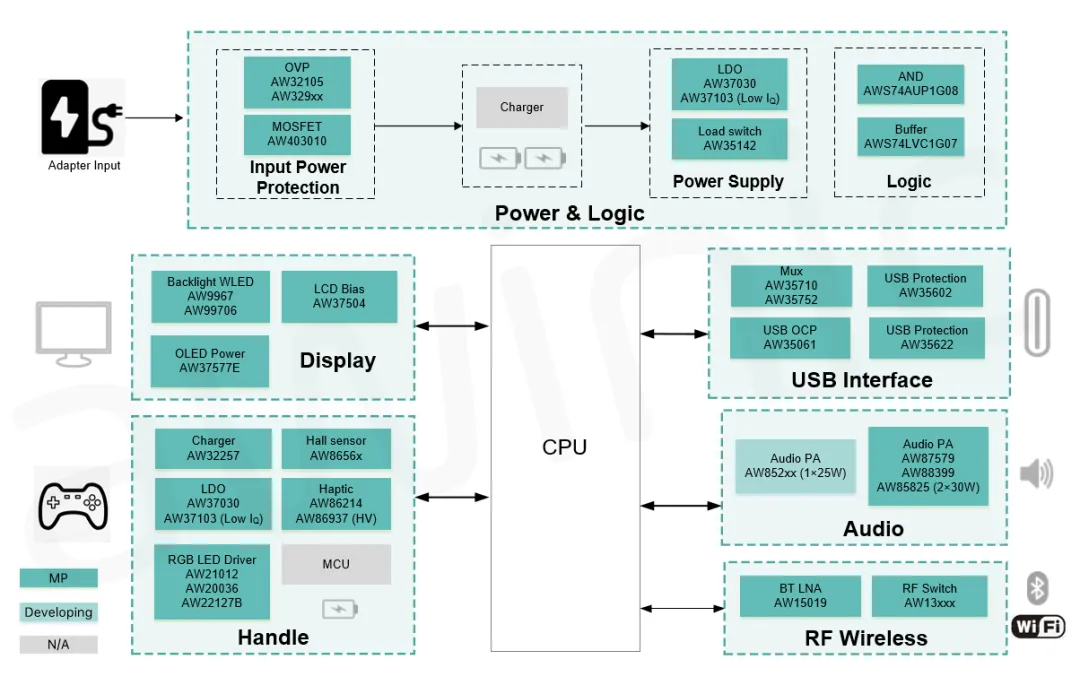

图1 艾为电子游戏掌机方案框图

方案主要分为四部分

▶ 手柄方案

▶ 音频和显示方案

▶ USB端口防护

▶ 通用器件

- 01 手柄方案 -

触觉反馈，线性Hall，呼吸灯驱动，Charger

1线性Hall+触觉反馈，极致操控体验

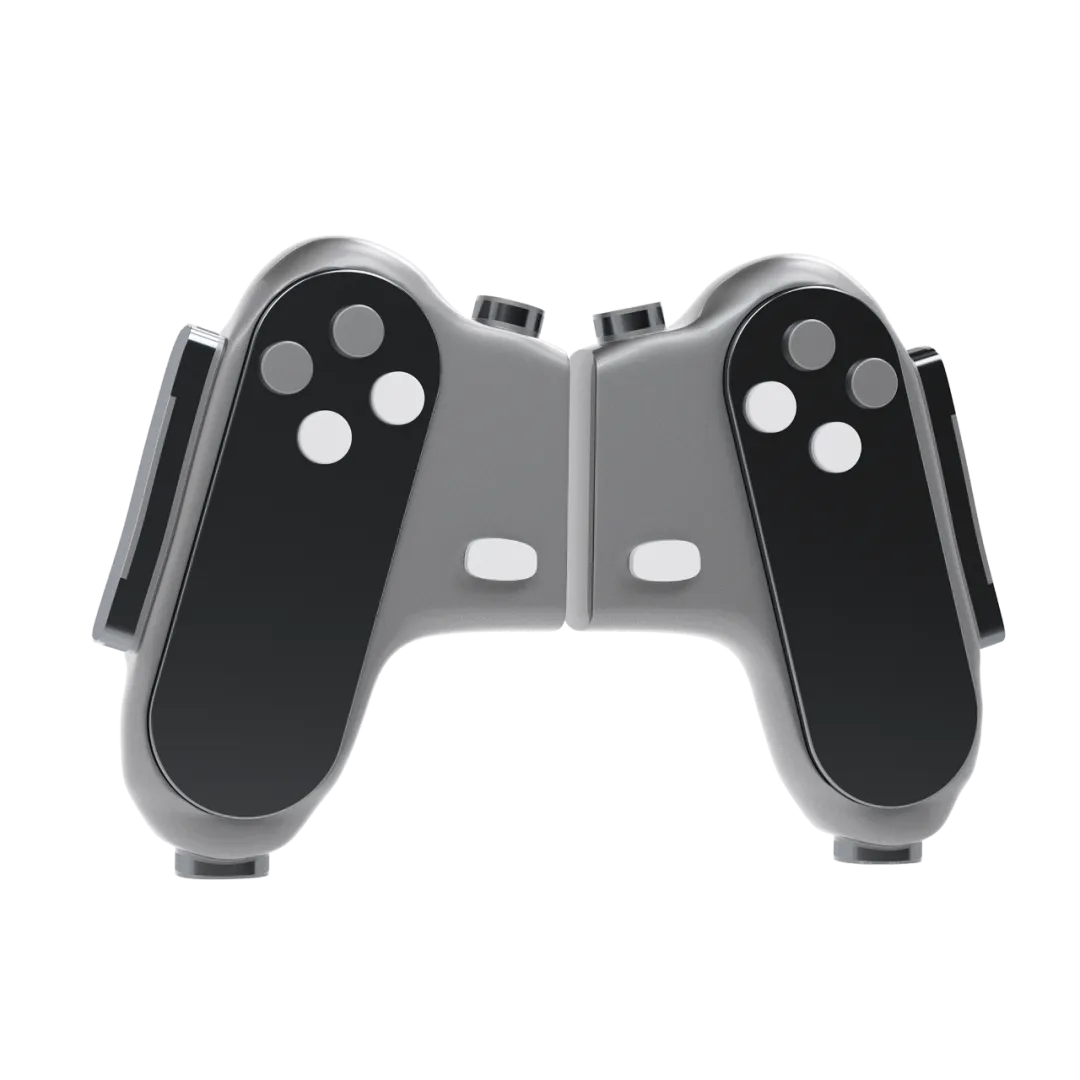

手柄是游戏机操控的灵魂，出色的手柄操控体验能为游戏机增色不少，线性Hall输入（推杆）+ 触觉反馈输出，是手柄操控极致体验的“黄金组合”。艾为电子深耕触觉反馈多年，已发布的第四代高压马达驱动AW8693x，搭配的awinicTikTap®️雷振子4D游戏算法则能够助力振动效果与游戏场景的同步。

线性Hall AW8656x

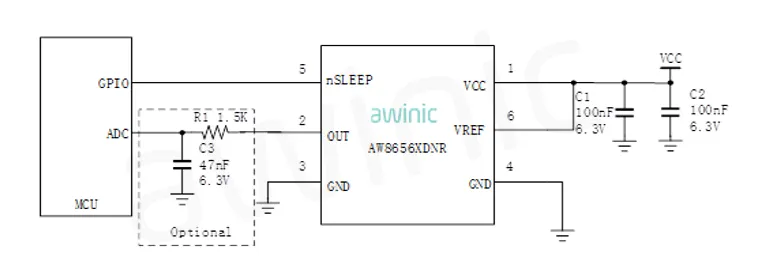

图2 AW8656x原理图

• Hall检测传感器，线性比例输出
• 模拟电压输出，默认电压VREF / 2
• VCC范围：2.5V~5.5V
• 低功耗Sleep模式，<1μA
• 灵敏度档位：
• AW86560DNR: 1.25mV/G
• AW86561DNR: 2.50mV/G
• AW86562DNR: 5.00mV/G
• AW86563DNR: 10.0mV/G

• 工作温度范围：-40℃~125℃
• 封装：WBDFN-6L 3mm × 2mm × 0.75mm

触觉反馈 AW8693x

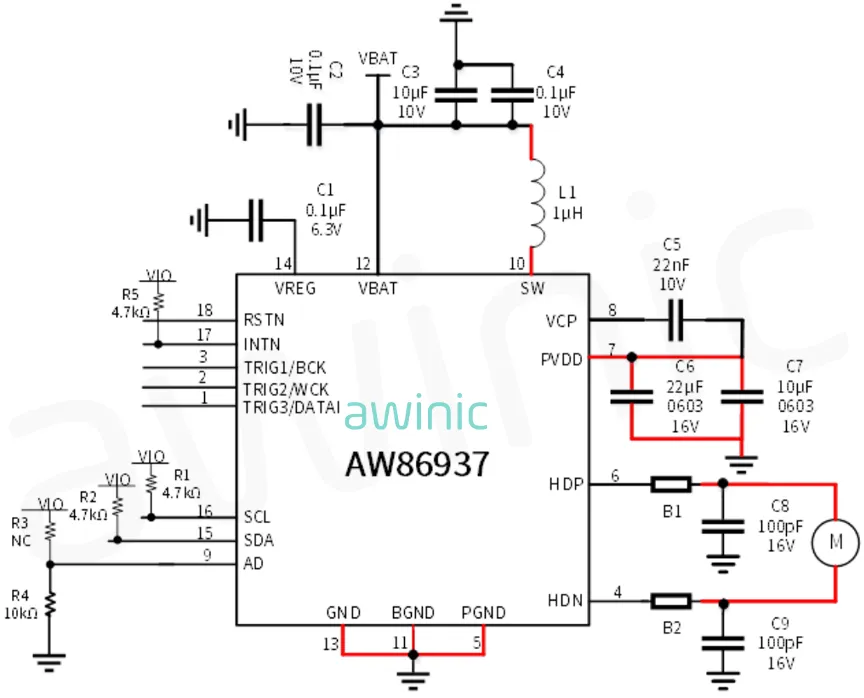

图3 AW86937原理图

• 1MHz I²C接口
• 8-Kbyte内存
• 8k/12k/24k/48k输入波形采样率
• F0 检测和追踪功能
• 集成先进的自动刹车功能
• 多种播放模式 (Real time/ Auto dynamic sine/ Memory /One wire等)
• 集成基于阻抗检测LRA诊断功能
• ＜1ms快速启动时间
• 驱动电压最高升压到11V
• 保护功能：短路保护，OTP, UVLO，电池保护
• 封装：FCQFN-18L 2.5mm×2mm×0.55mm

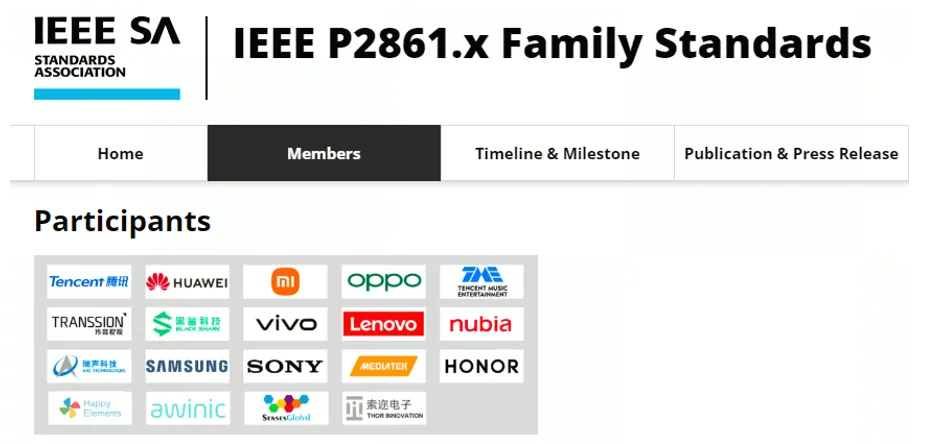

艾为电子不仅布局硬件产品和效果算法，也积极参与游戏行业的标准制定，与腾讯、联想等众多产业链同仁共同制定了IEEE 2861移动游戏性能优化国际标准，统一移动终端与游戏之间的交互协议。（详情请点击回顾《全球首次IEEE标准大会举行：艾为电子参与制定IEEE 2861国际标准正式发布》）
