随着技术的不断革新与进步，OLED显示技术以其在显示画质、设备厚度和能耗方面的显著表现，正在改变着人们的视觉体验。相较于传统液晶显示技术，OLED凭借更好的色彩表现力、更高对比度、以及能够实现更加轻薄的产品设计而日益受到消费者的青睐。据Omdia数据显示，2022年全球OLED显示面板出货量达8.7亿片，预计到2027年出货量将达12.2亿片。
极海OLED驱动方案，采用APM32F411高适配型MCU作为主控芯片，充分发挥产品高性能、高能效、灵活配置等特性，结合QSPI接口，可提供高速串行通信，保障OLED显示屏高刷新率流畅图像的呈现。
APM32F411 OLED驱动方案应用方案介绍：

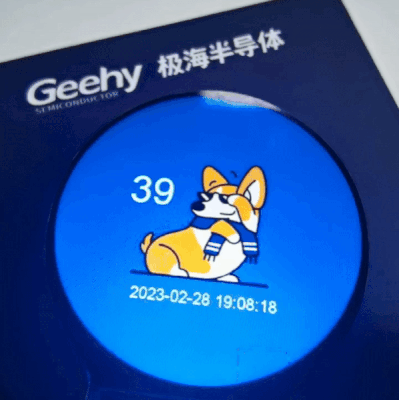

极海APM32F411芯片2.1寸OLED屏应用案例
集成QSPI专用通信接口，支持DMA操作，能够实现快速而可靠的数据传输；同时能以更高带宽接收图像数据，实现高刷新率显像，提升用户体验；
精确时序：高级定时器可用于生成精确的时序信号，确保数据在正确的时间发送到OLED，维持显示的稳定性；
支持环境监测、自适应亮度控制：通过ADC连接环境传感器，令系统可根据需求采集环境温度、湿度、光强度等数据，实时调整OLED的亮度；
支持USART、I2C、CAN等丰富外设接口，满足各类应用设计需求，实现人机交互；
适用于电子标签、舞台灯光、POS机、船舶仪表、车载显示屏、医疗监护仪等产品，广泛应用于智能家居、医疗设备、消费电子等领域的人机交互界面显示场景中。

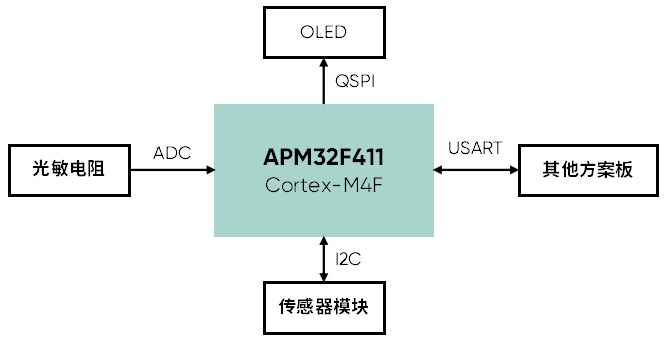

极海APM32F411 OLED驱动方案框图
APM32F411芯片介绍：
高性能内核：基于Arm® Cortex®-M4F内核，工作主频120MHz，为OLED显示方案提供强大的计算能力和高效的数据处理，提升了图像渲染的效率；
高效图像处理：集成QSPI接口支持高效的图像处理算法，为OLED显示屏提供流畅、清晰的图像显示；
精准实时采样：内置2个12位2.4Mbps ADC模块，可满足OLED显示屏控制方案的独立实时采样需求，确保了系统对环境变化的快速响应；
大容量与高适配性：提供512KB Flash、128KB SRAM大容量存储空间，支持QSPI/SDIO/USB等外设接口，满足OLED方案对大数据处理/存储及OTA等功能的需求。
我国在OLED制造领域已获得重要的技术突破，国际市场竞争力也与日俱增，这将为上下游产业链发展提供广阔的市场空间。极海面向高端市场需求，将进一步完善APM32系列工业级MCU产品线，以更高性能、更高能效、更高可靠性的国产芯片及成熟的解决方案，为各行业应用的升级迭代提供创新力量。
