飞腾派40PIN三串口方案指南

一、镜像烧录与准备

在开始之前，请确保您已经烧录好了镜像，但不要急于上电。接下来，需要将fip-all.bin文件烧录到SD卡中。打开终端，输入以下命令：

bashsudo dd if=fip-all.bin of=/dev/sdx
sync

请注意，这里的/dev/sdx需要根据您的实际情况替换为对应的SD卡设备路径。执行完上述命令后，使用sync命令确保数据完全写入SD卡。

二、替换DTB文件并重启

将新的phytium-pi-board.dtb文件替换到/boot目录下的同名文件。操作完成后，重启设备以使更改生效。

三、串口配置与引脚对应

在飞腾派40PIN方案中，MIO2、MIO8和MIO10引脚被配置为串口，分别对应/dev/ttyAMA2、/dev/ttyAMA5和/dev/ttyAMA6。以下是40PIN引脚的具体对应关系：

四、附件说明

• phytium-pi-board.dtb：这是用于飞腾派的设备树二进制文件，用于配置硬件接口和设备参数。
• fip-all-sd-boot-3uart.bin：这是一个包含三串口配置的全功能镜像文件，用于烧录到SD卡以启动设备。

五、图片说明

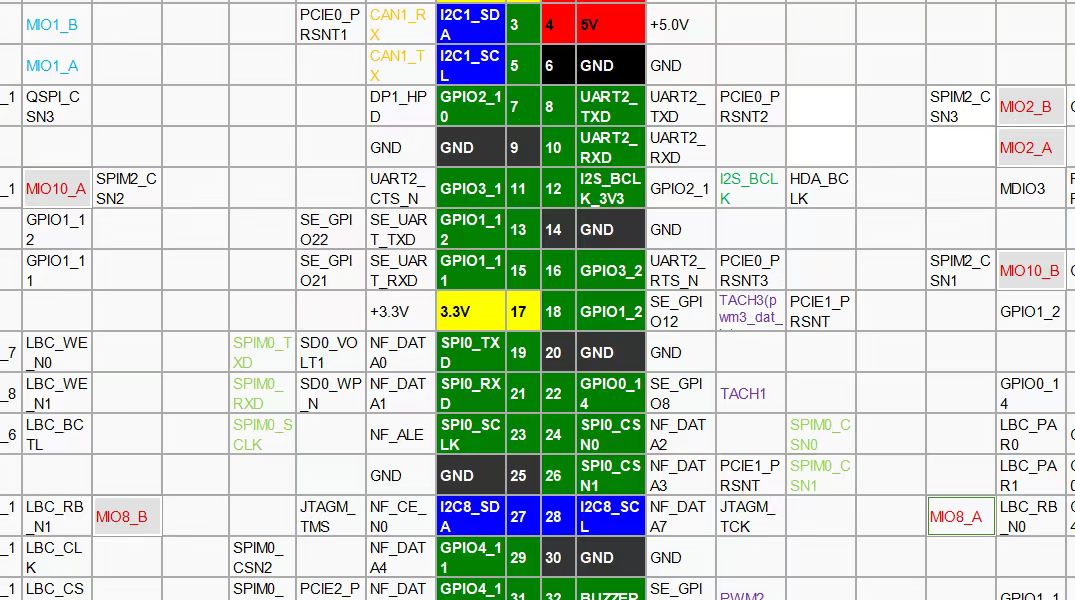

请参考以下40PIN引脚对应图，以便更好地理解引脚配置：

通过以上步骤，您可以成功配置飞腾派40PIN三串口方案。确保按照指南操作，正确烧录镜像、替换DTB文件，并了解引脚配置。如有任何问题，可以联系客服加入飞腾派的技术交流群。

希望这篇指南对您有所帮助！

飞腾派V3 现货支持

飞腾派V3 现货发售，支持全四口USB 3.0接口，PWM智能调速散热风扇，国标/美标耳机自动识别等功能，售价649元包邮。

https://www.iceasy.com/product/1875487334855221250

飞腾派资料下载专区

提供飞腾派相关资料下载，包括开发板手册、开源项目文档等。

https://www.iceasy.com/cloud/Phytium?pid=1877646941793374213

开源口碑案例分享

可参考飞腾派开发板的用户评价和社区反馈。

https://www.iceasy.com/review/list

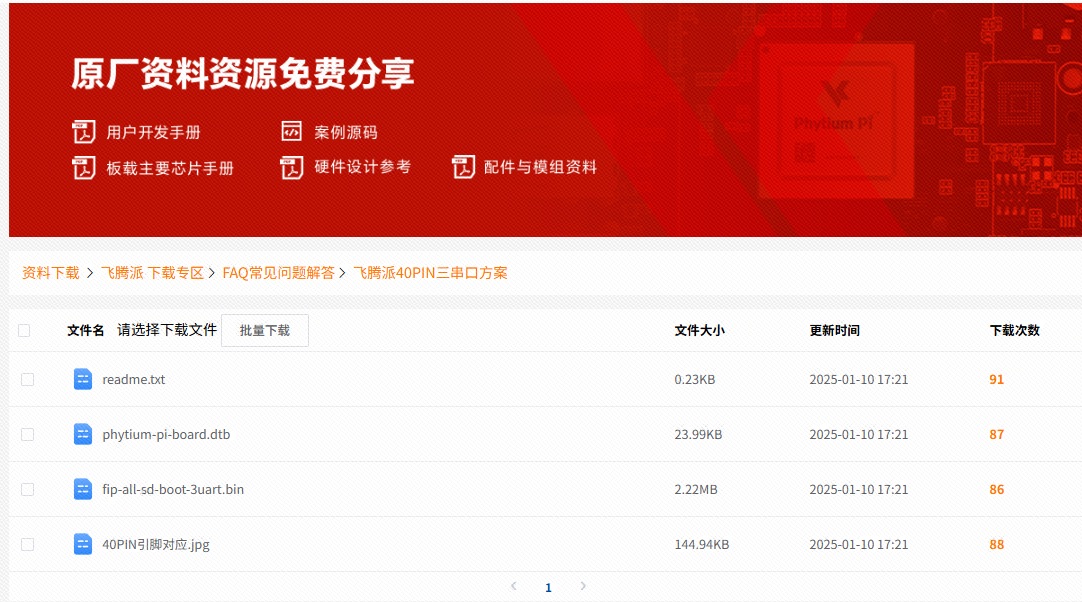

附件下载地址
